2017 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

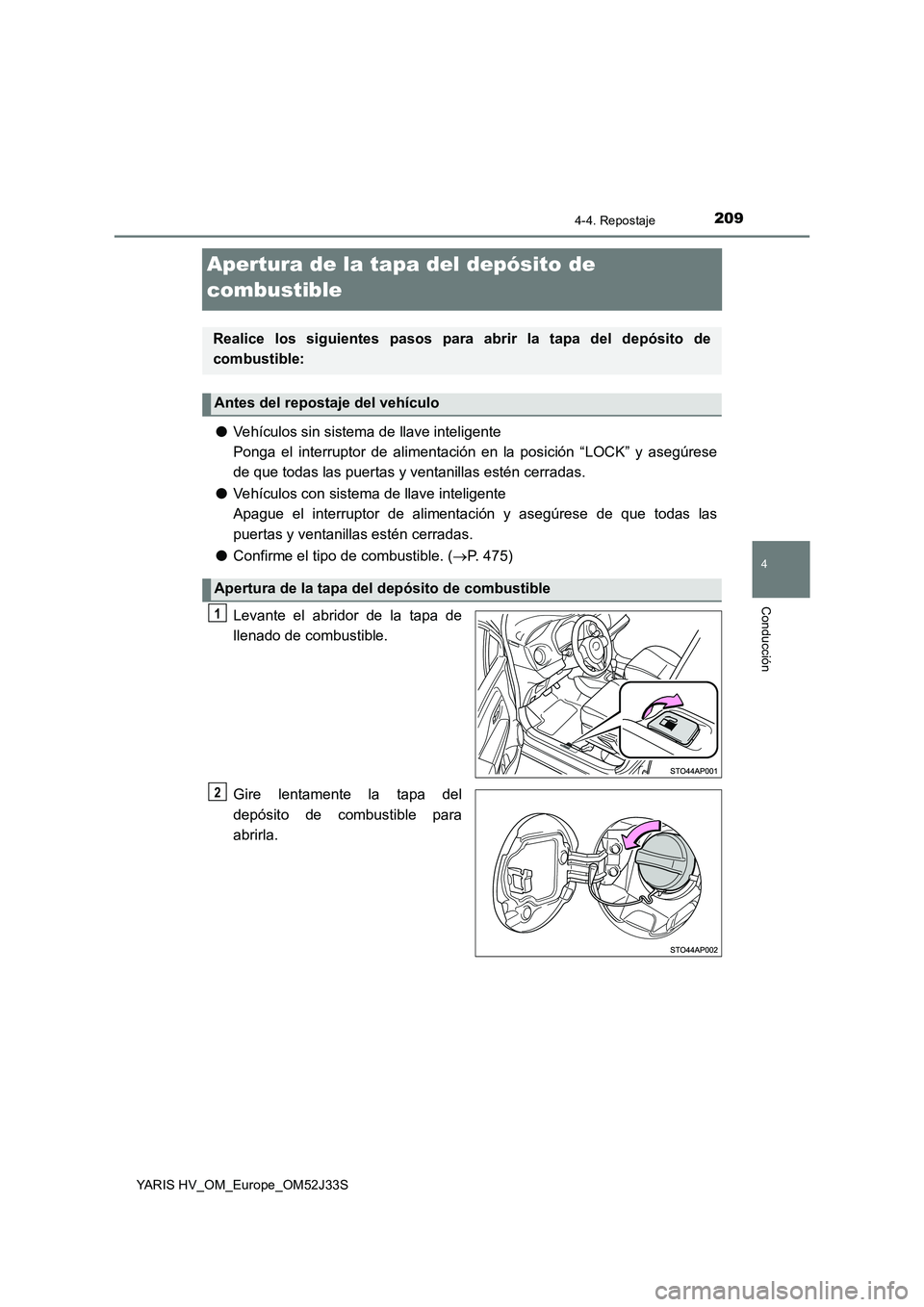

209
4
4-4. Repostaje
Conducción
YARIS HV_OM_Europe_OM52J33S
Apertura de la tapa del depósito de
combustible
● Vehículos sin sistema de llave inteligente
Ponga el interruptor de alimentación en la posición “LOCK” y asegúrese
de que todas las puertas y ventanillas estén cerradas.
● Vehículos con sistema de llave inteligente
Apague el interruptor de alimentación y asegúrese de que todas las
puertas y ventanillas estén cerradas.
● Confirme el tipo de combustible. (P. 475)
Levante el abridor de la tapa de
llenado de combustible.
Gire lentamente la tapa del
depósito de combustible para
abrirla.
Realice los siguientes pasos para abrir la tapa del depósito de
combustible:
Antes del repostaje del vehículo
Apertura de la tapa del depósito de combustible
1
2

2104-4. Repostaje
YARIS HV_OM_Europe_OM52J33S
Después del repostaje, gire la tapa
del depósito de combustible hasta
que oiga un clic. Cuando se suelte la
tapa, ésta girará un poco en la
dirección contraria.
■ Tipos de combustible
 P. 4 7 5
■ Abertura del depósito de combustible para gasolina sin plomo
Para evitar un repostaje incorrecto, su vehículo dispone de una abertura del depósito
de combustible en la que sólo encaja la boquilla especial de las bombas de
combustible sin plomo.
Cierre de la tapa del depósito de combustible
ADVERTENCIA
■ Durante el repostaje del vehículo
Respete las siguientes precauciones durante el repostaje. En caso contrario, se
pueden producir lesiones graves o incluso mortales.
● Después de salir del vehículo y antes de abrir la tapa de combustible, toque una
superficie de metal sin pintar para descargar la electricidad estática. Antes del
repostaje, descargar la electricidad estática es importante porque las chispas que
se producen por la electricidad estática pueden provocar que los vapores del
combustible se inflamen.

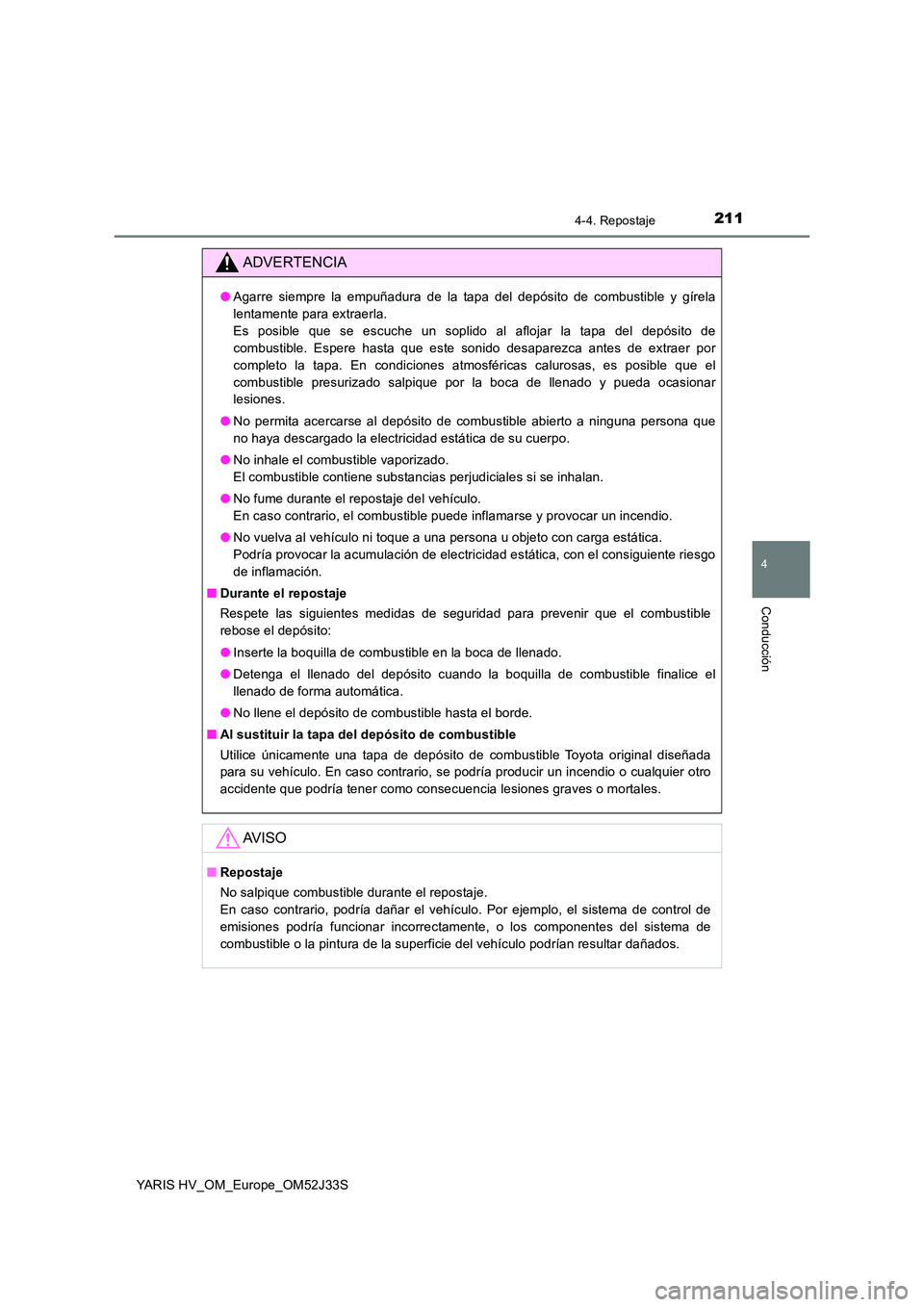

2114-4. Repostaje
4
Conducción
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
●Agarre siempre la empuñadura de la tapa del depósito de combustible y gírela
lentamente para extraerla.
Es posible que se escuche un soplido al aflojar la tapa del depósito de
combustible. Espere hasta que este sonido desaparezca antes de extraer por
completo la tapa. En condiciones atmosféricas calurosas, es posible que el
combustible presurizado salpique por la boca de llenado y pueda ocasionar
lesiones.
● No permita acercarse al depósito de combustible abierto a ninguna persona que
no haya descargado la electricidad estática de su cuerpo.
● No inhale el combustible vaporizado.
El combustible contiene substancias perjudiciales si se inhalan.
● No fume durante el repostaje del vehículo.
En caso contrario, el combustible puede inflamarse y provocar un incendio.
● No vuelva al vehículo ni toque a una persona u objeto con carga estática.
Podría provocar la acumulación de electricidad estática, con el consiguiente riesgo
de inflamación.
■ Durante el repostaje
Respete las siguientes medidas de seguridad para prevenir que el combustible
rebose el depósito:
● Inserte la boquilla de combustible en la boca de llenado.
● Detenga el llenado del depósito cuando la boquilla de combustible finalice el
llenado de forma automática.
● No llene el depósito de combustible hasta el borde.
■ Al sustituir la tapa del depósito de combustible
Utilice únicamente una tapa de depósito de combustible Toyota original diseñada
para su vehículo. En caso contrario, se podría producir un incendio o cualquier otro
accidente que podría tener como consecuencia lesiones graves o mortales.
AV I S O
■ Repostaje
No salpique combustible durante el repostaje.
En caso contrario, podría dañar el vehículo. Por ejemplo, el sistema de control de
emisiones podría funcionar incorrectamente, o los componentes del sistema de
combustible o la pintura de la superficie del vehículo podrían resultar dañados.

2124-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S
Toyota Safety Sense
◆PCS (Pre-Crash Safety system)
P. 217
◆LDA (aviso de salida de carril)
P. 229
◆Luz de carretera automática
P. 234
El sistema de seguridad de precolisión está equipado con un sofisticado
ordenador que registra determinada información, como:
• Estado del acelerador
• Estado del freno
• Velocidad del vehículo
• Estado operativo de las funciones del sistema de seguridad de precolisión
• Información (como la distancia y la velocidad relativa entre su vehículo y el
vehículo que le precede u otros objetos)
: Si está instalado
Toyota Safety Sense consta de lo s siguientes sistemas de asistencia a
la conducción y contribuye a que la conducción sea cómoda y segura:
ADVERTENCIA
■ Toyota Safety Sense
Toyota Safety Sense está diseñado para funcionar bajo la premisa de que el
conductor conducirá de manera segura, y está pensado para ayudar a reducir el
impacto sobre los ocupantes y el vehículo en caso de colisión, así como para asistir
al conductor en situaciones de conducción normal.
La precisión de reconocimiento y la capacidad de control que ofrece este sistema
son limitados, y por lo tanto no debe confiar exclusivamente en él. El conductor es
siempre el responsable de prestar atención al entorno del vehículo y conducir de
manera segura.
Registros de datos del vehículo

2134-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52J33S
●Uso de los datos
Toyota puede utilizar los datos registrados en este ordenador para
diagnosticar funcionamientos incorrect os, llevar a cabo investigaciones y
desarrollo y mejorar la calidad.
Toyota no revelará los datos registrados a otras personas excepto:
• Con el consentimiento del propietario del vehículo o con el
consentimiento del arrendatario si el vehículo está arrendado
• Como respuesta a una petición oficial por parte de la policía, un tribunal
de justicia o una agencia gubernamental
• Para su uso por parte de Toyota en un pleito
• Para finalidades de investigación en las que los datos no estén ligados
a un vehículo o propietario determinado
El sensor delantero está situado en la
parte superior del parabrisas. Consta
de 2 tipos de sensores, cada uno
detecta información necesaria para el
funcionamiento de los sistemas de
asistencia a la conducción.
Sensores láser
Sensor de la cámara monocular
Sensor delantero
1
2

2144-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Sensor delantero
El sensor delantero utiliza láseres para detectar vehículos delanteros. El sensor
delantero se clasifica como producto láser de clase 1M según el estándar IEC 60825-1.
En condiciones normales de uso, estos láseres no son dañinos a simple vista. Sin
embargo, es necesario tomar las siguientes precauciones.
De lo contrario, puede producirse pérdida de visión o una discapacidad visual grave.
● Con el fin de evitar la exposición a radiaciones láser peligrosas, nunca intente
desarmar el sensor delantero (p. ej., desmontaje de las lentes). Una vez
desarmardo, el sensor delantero se clasifica como producto láser de clase 3B
según el estándar IEC 60825-1. Los láseres de clase 3B son peligrosos y provocan
el riesgo de producirse lesiones oculares bajo exposición directa.
● No intente mirar el sensor delantero con una lupa, un microscopio u otro
instrumento óptico dentro de una distancia inferior a 100 mm (3,9 pul.).
Etiqueta de clasificación del láser
Etiqueta explicativa del láser
Datos de emisión del láser
Nivel máximo de potencia: 45 mW
Duración del impulso: 33 ns
Longitud de onda: 905 nm
Divergencia (horizontal x vertical): 28° x 12°

2154-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Para evitar un funcionamiento incorrecto del sensor delantero
Respete las siguientes precauciones.
De lo contrario, puede ser que el sensor delantero no funcione correctamente, lo
que puede dar lugar a un accidente con posible consecuencia de muerte o lesión
grave.
● Mantenga siempre el parabrisas limpio. Si el parabrisas está sucio o está cubierto
por una capa aceitosa, gotas de agua, nieve, etc., límpielo. Si la cara interior del
parabrisas, donde está instalado el sensor delantero, está sucia, póngase en
contacto con un concesionario Toyota autorizado, con cualquier taller o con otro
profesional con la cualificación y el equipo necesarios.
● Cuando hay una gran diferencia de temperatura entre el interior del vehículo y el
aire exterior, como sucede en invierno, el parabrisas suele empañarse con
facilidad. Si la parte del parabrisas delante del sensor delantero se empaña o se
cubre de agua condensada o hielo, la luz de aviso del PCS puede iluminarse y el
sistema puede dejar de funcionar temporalmente. En ese caso, utilice el
desempañador del parabrisas para limpiar el vaho, etc. ( P. 293)
● Si la zona del parabrisas que está delante del sensor delantero está cubierta con
gotas de agua, utilice el limpiaparabrisas para eliminarlas.
Si no se eliminan las gotas de agua por completo, puede reducirse el rendimiento
del sensor delantero.
● No fije objetos como etiquetas, adhesivos
transparentes, etc. en la parte exterior del
parabrisas delante del sensor delantero
(zona sombreada de la ilustración).
A: Desde la parte superior del parabrisas
hasta aproximadamente 10 cm (4,0 pul.)
por debajo del extremo inferior del
sensor delantero
B: Aproximadamente 20 cm (7,9 pul.)
(Aproximadamente 10 cm (4,0 pul.) a la
derecha e izquierda del centro del
sensor delantero)
● No instale ni coloque nada en la parte
interior del parabrisas debajo del sensor
delantero (zona sombreada de la
ilustración).
A: Aproximadamente 10 cm (4,0 pul.)
(Desde la parte inferior del sensor
delantero)
B: Aproximadamente 20 cm (7,9 pul.)
(Aproximadamente 10 cm (4,0 pul.) a la
derecha e izquierda del centro del
sensor delantero)

2164-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
●Si el limpiaparabrisas no elimina correctamente las gotas de agua de la zona del
parabrisas que está delante del sensor delantero, sustituya la escobilla o la
cuchilla del limpiaparabrisas.
Si es preciso sustituir las escobillas o las cuchillas del limpiaparabrisas, póngase
en contacto con un concesionario Toyota autorizado, con cualquier taller o con otro
profesional con la cualificación y el equipo necesarios.
● No incorpore cristales polarizados a la luna del parabrisas.
● Sustituya el parabrisas si está agrietado o dañado.
Si es preciso sustituir el parabrisas, póngase en contacto con un concesionario
Toyota autorizado, con cualquier taller o con otro profesional con la cualificación y
el equipo necesarios.
● No instale antenas delante del sensor.
● No moje el sensor delantero.
● No permita que incidan luces brillantes sobre el sensor delantero.
● No ensucie ni dañe el sensor delantero.
Al limpiar el interior del parabrisas, evite que el limpiacristales entre en contacto
con la lente. Tampoco debe tocar la lente.
Si la lente está sucia o presenta algún daño, póngase en contacto con un
concesionario Toyota autorizado, con cualquier taller o con otro profesional con la
cualificación y el equipo necesarios.
● Evite que el sensor delantero sufra impactos fuertes.
● No retire el sensor delantero ni cambie la posición de instalación ni la orientación.
● No desmonte el sensor delantero.
● No instale ningún dispositivo electrónico o de cualquier otra naturaleza que emita
ondas eléctricas intensas cerca del sensor delantero.
● No modifique ningún componente del vehículo alrededor del sensor delantero
(espejo retrovisor interior, viseras parasol, etc.) ni el techo.
● No coloque en el capó, la rejilla delantera ni el parachoques delantero ningún
accesorio que pueda obstruir el sensor delantero. Si desea información detallada,
póngase en contacto con un concesionario Toyota autorizado, con cualquier taller
o con otro profesional con la cualificación y el equipo necesarios.
● Si desea montar una tabla de surf u otro objeto largo sobre el techo, asegúrese de
que no obstruya el sensor delantero.
● No modifique los faros ni otras luces.
● No fije ni coloque ningún objeto en el salpicadero.
■ Área de instalación del sensor delantero en el parabrisas
Cuando el parabrisas se empaña con facilidad, el cristal alrededor del sensor
delantero podría estar caliente debido al funcionamiento de la calefacción. Si toca el
cristal, podría sufrir quemaduras.
