2017 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

3857-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

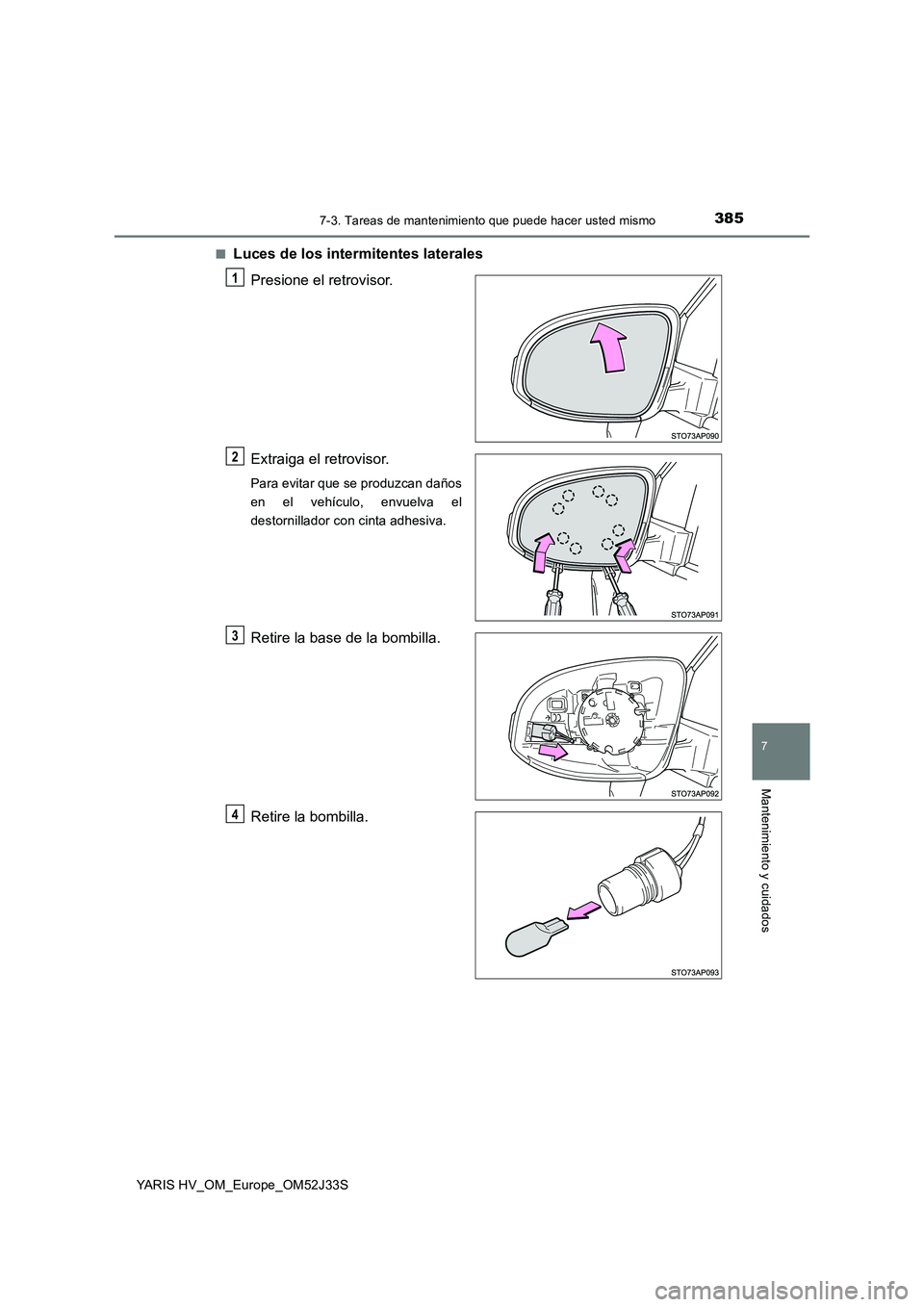

■Luces de los intermitentes laterales
Presione el retrovisor.
Extraiga el retrovisor.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la base de la bombilla.
Retire la bombilla.
1
2
3
4

3867-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

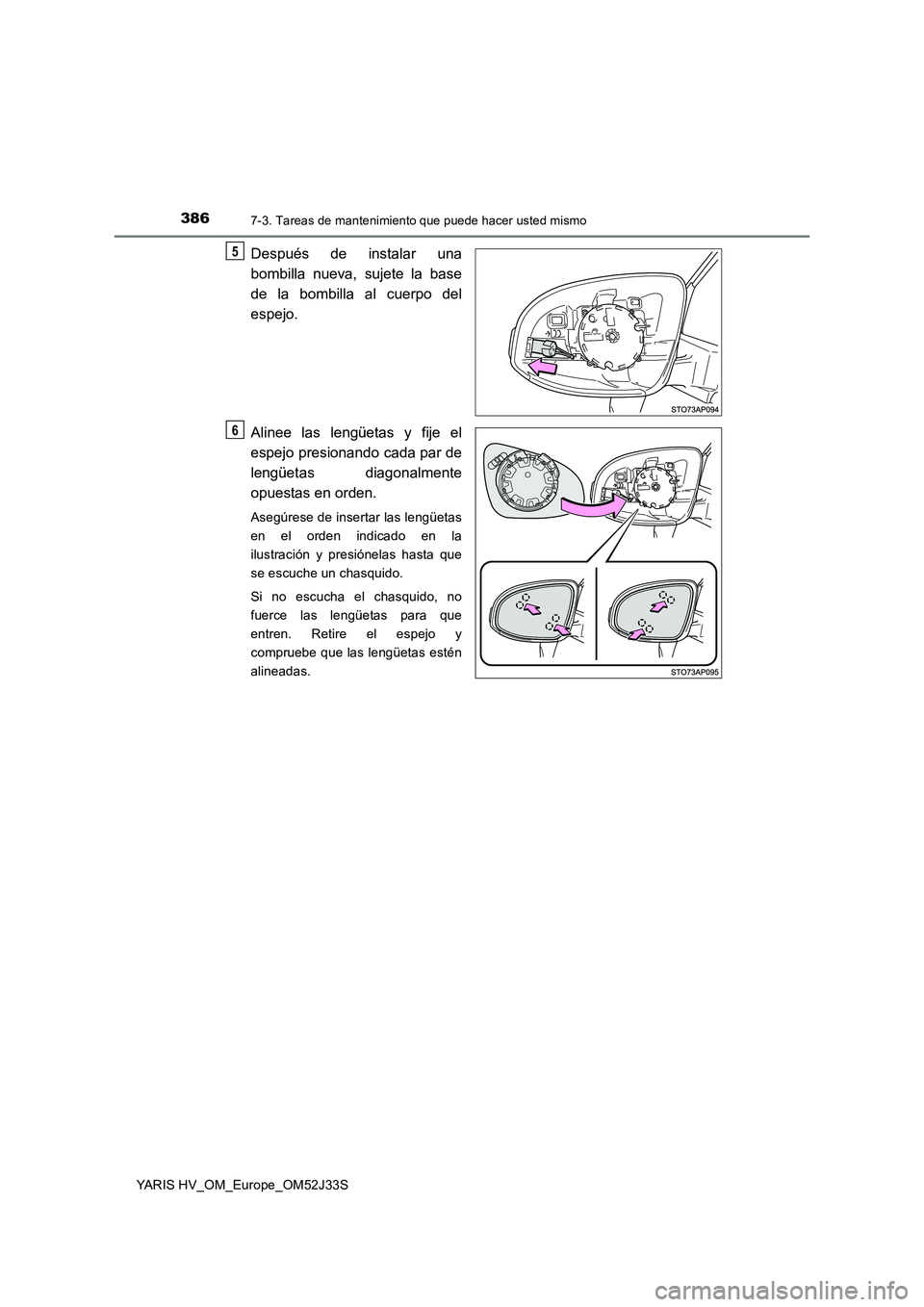

Después de instalar una
bombilla nueva, sujete la base
de la bombilla al cuerpo del
espejo.
Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente
opuestas en orden.
Asegúrese de insertar las lengüetas
en el orden indicado en la
ilustración y presiónelas hasta que
se escuche un chasquido.
Si no escucha el chasquido, no
fuerce las lengüetas para que
entren. Retire el espejo y
compruebe que las lengüetas estén
alineadas.
5
6

3877-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S
■Luces de posición traseras/freno (tipo bombilla) y luces de los
intermitentes traseros
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
Retire la bombilla.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
Instale la bombilla nueva.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
1
2
1
2
3
1
2
4
1
2

3887-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

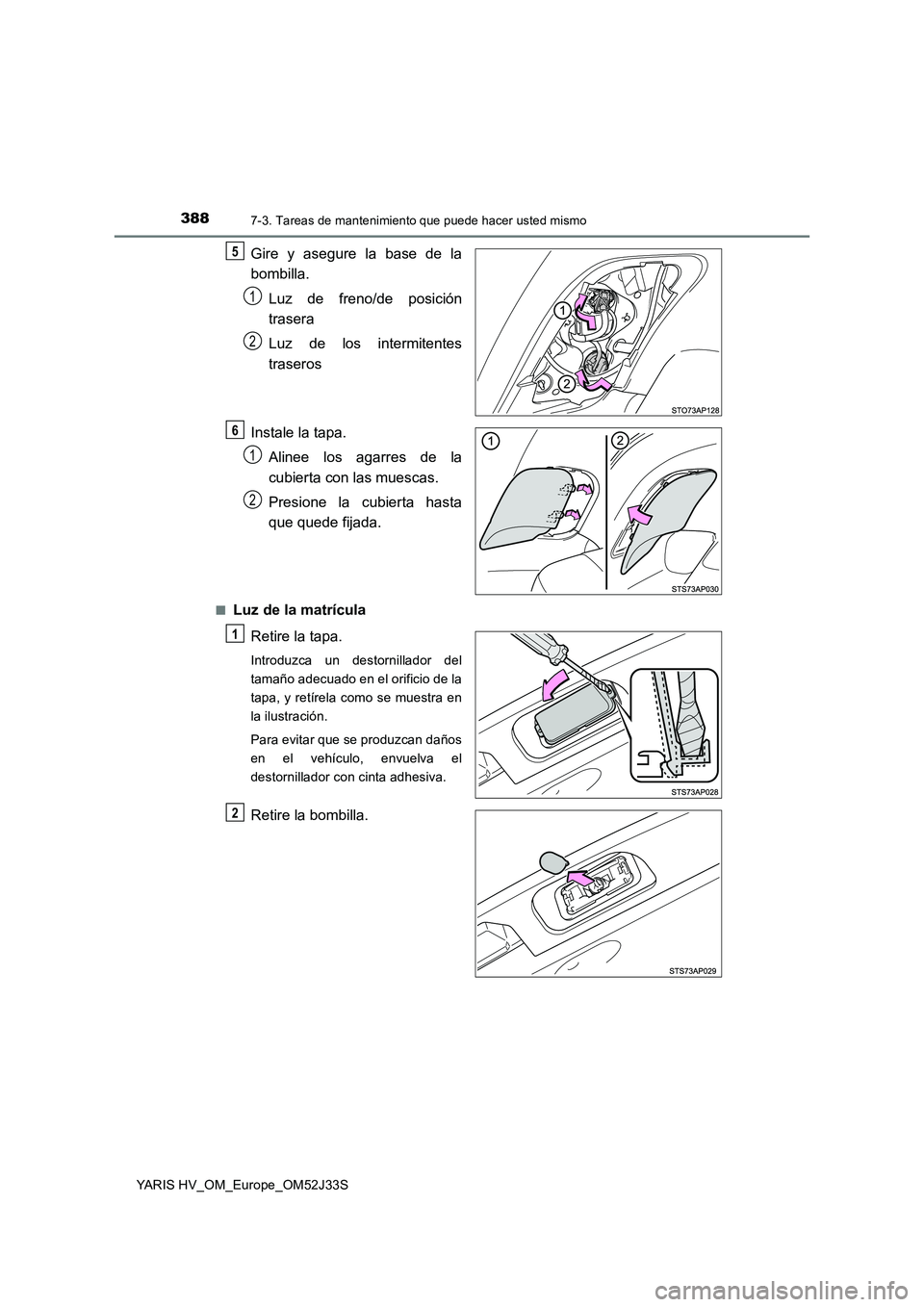

Gire y asegure la base de la
bombilla.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Presione la cubierta hasta
que quede fijada.
■Luz de la matrícula
Retire la tapa.
Introduzca un destornillador del
tamaño adecuado en el orificio de la
tapa, y retírela como se muestra en
la ilustración.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la bombilla.
5
1
2
6
1
2
1
2

3897-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

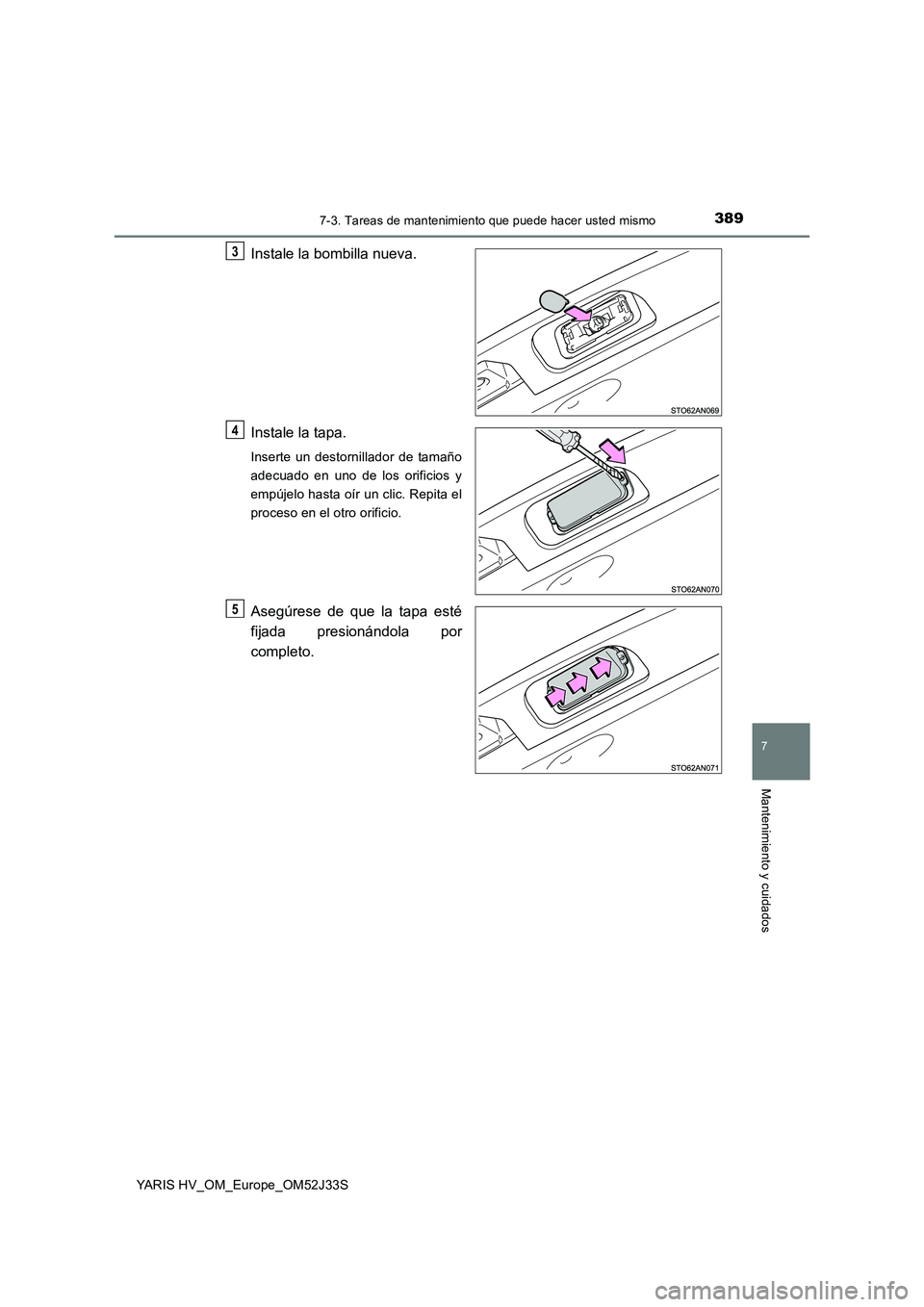

Instale la bombilla nueva.
Instale la tapa.
Inserte un destornillador de tamaño
adecuado en uno de los orificios y
empújelo hasta oír un clic. Repita el
proceso en el otro orificio.
Asegúrese de que la tapa esté
fijada presionándola por
completo.
3
4
5

3907-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

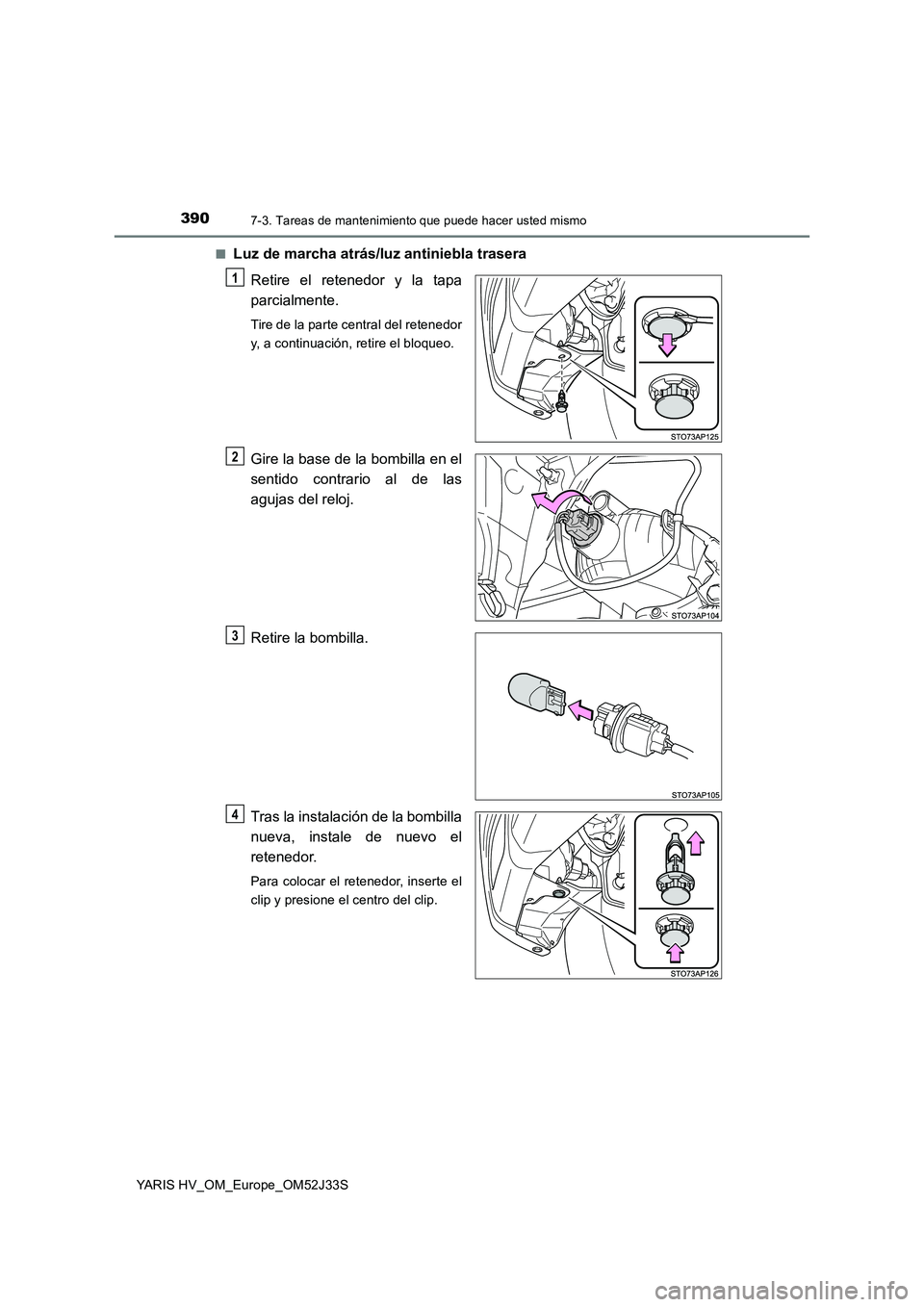

■Luz de marcha atrás/luz antiniebla trasera
Retire el retenedor y la tapa
parcialmente.
Tire de la parte central del retenedor
y, a continuación, retire el bloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Tras la instalación de la bombilla
nueva, instale de nuevo el
retenedor.
Para colocar el retenedor, inserte el
clip y presione el centro del clip.
1
2
3
4

3917-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

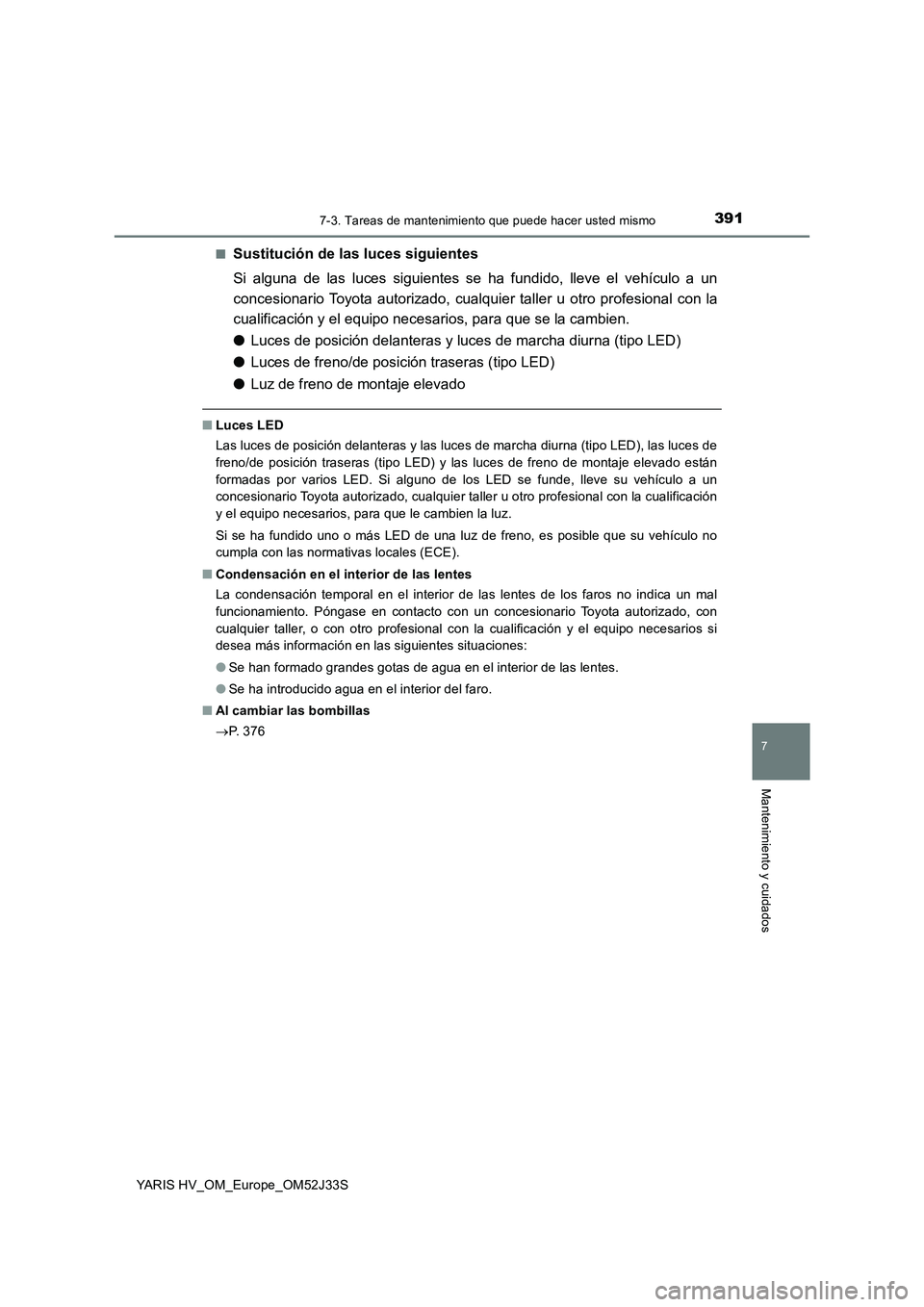

■Sustitución de las luces siguientes
Si alguna de las luces siguientes se ha fundido, lleve el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios, para que se la cambien.
● Luces de posición delanteras y luces de marcha diurna (tipo LED)
● Luces de freno/de posición traseras (tipo LED)
● Luz de freno de montaje elevado
■Luces LED
Las luces de posición delanteras y las luces de marcha diurna (tipo LED), las luces de
freno/de posición traseras (tipo LED) y las luces de freno de montaje elevado están
formadas por varios LED. Si alguno de los LED se funde, lleve su vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la cualificación
y el equipo necesarios, para que le cambien la luz.
Si se ha fundido uno o más LED de una luz de freno, es posible que su vehículo no
cumpla con las normativas locales (ECE).
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un mal
funcionamiento. Póngase en contacto con un concesionario Toyota autorizado, con
cualquier taller, o con otro profesional con la cualificación y el equipo necesarios si
desea más información en las siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
■ Al cambiar las bombillas
 P. 3 7 6

3927-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

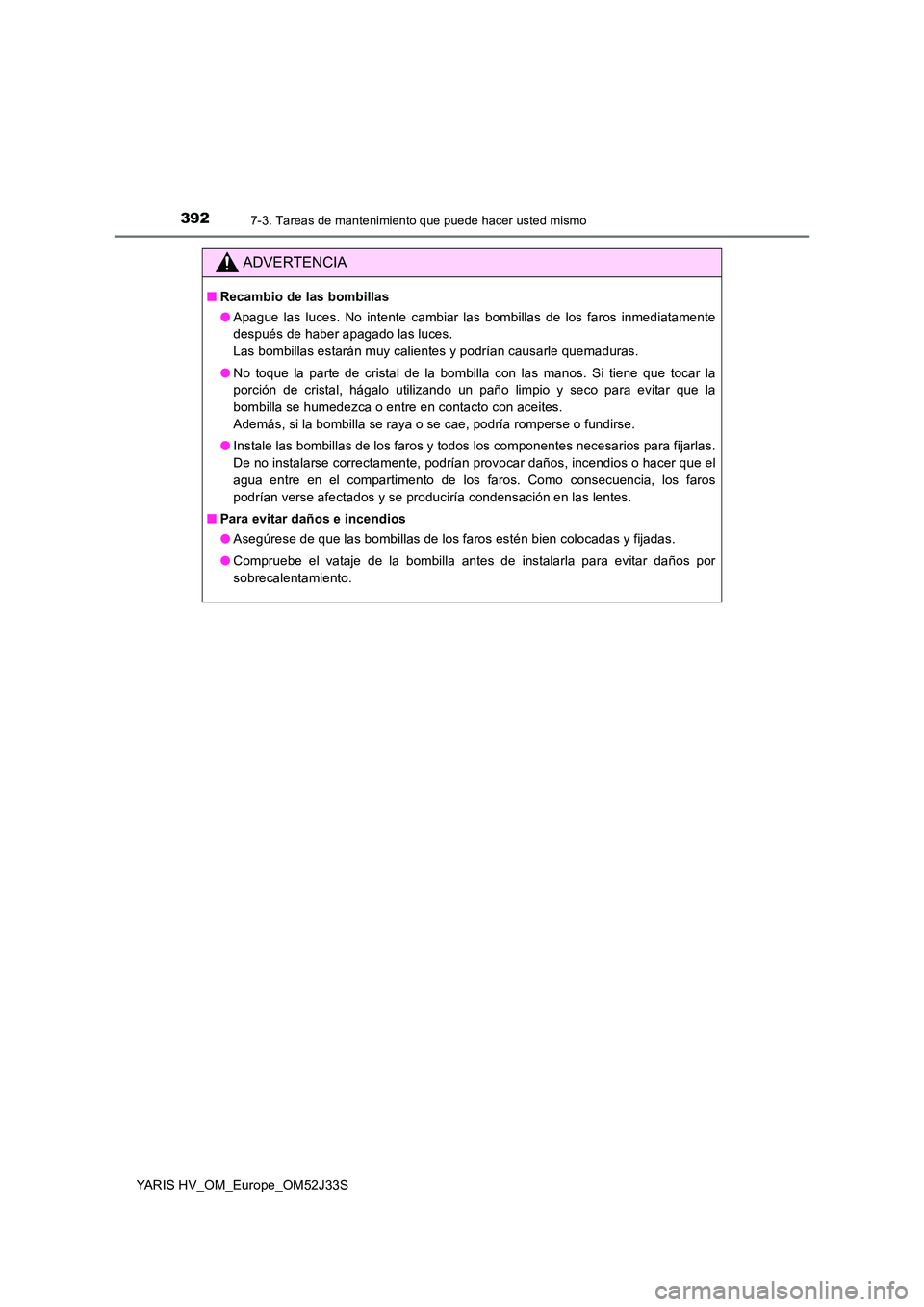

ADVERTENCIA
■Recambio de las bombillas
● Apague las luces. No intente cambiar las bombillas de los faros inmediatamente
después de haber apagado las luces.
Las bombillas estarán muy calientes y podrían causarle quemaduras.
● No toque la parte de cristal de la bombilla con las manos. Si tiene que tocar la
porción de cristal, hágalo utilizando un paño limpio y seco para evitar que la
bombilla se humedezca o entre en contacto con aceites.
Además, si la bombilla se raya o se cae, podría romperse o fundirse.
● Instale las bombillas de los faros y todos los componentes necesarios para fijarlas.
De no instalarse correctamente, podrían provocar daños, incendios o hacer que el
agua entre en el compartimento de los faros. Como consecuencia, los faros
podrían verse afectados y se produciría condensación en las lentes.
■ Para evitar daños e incendios
● Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
● Compruebe el vataje de la bombilla antes de instalarla para evitar daños por
sobrecalentamiento.
