2017 TOYOTA YARIS HYBRID Manual del propietario (in Spanish)

3297-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

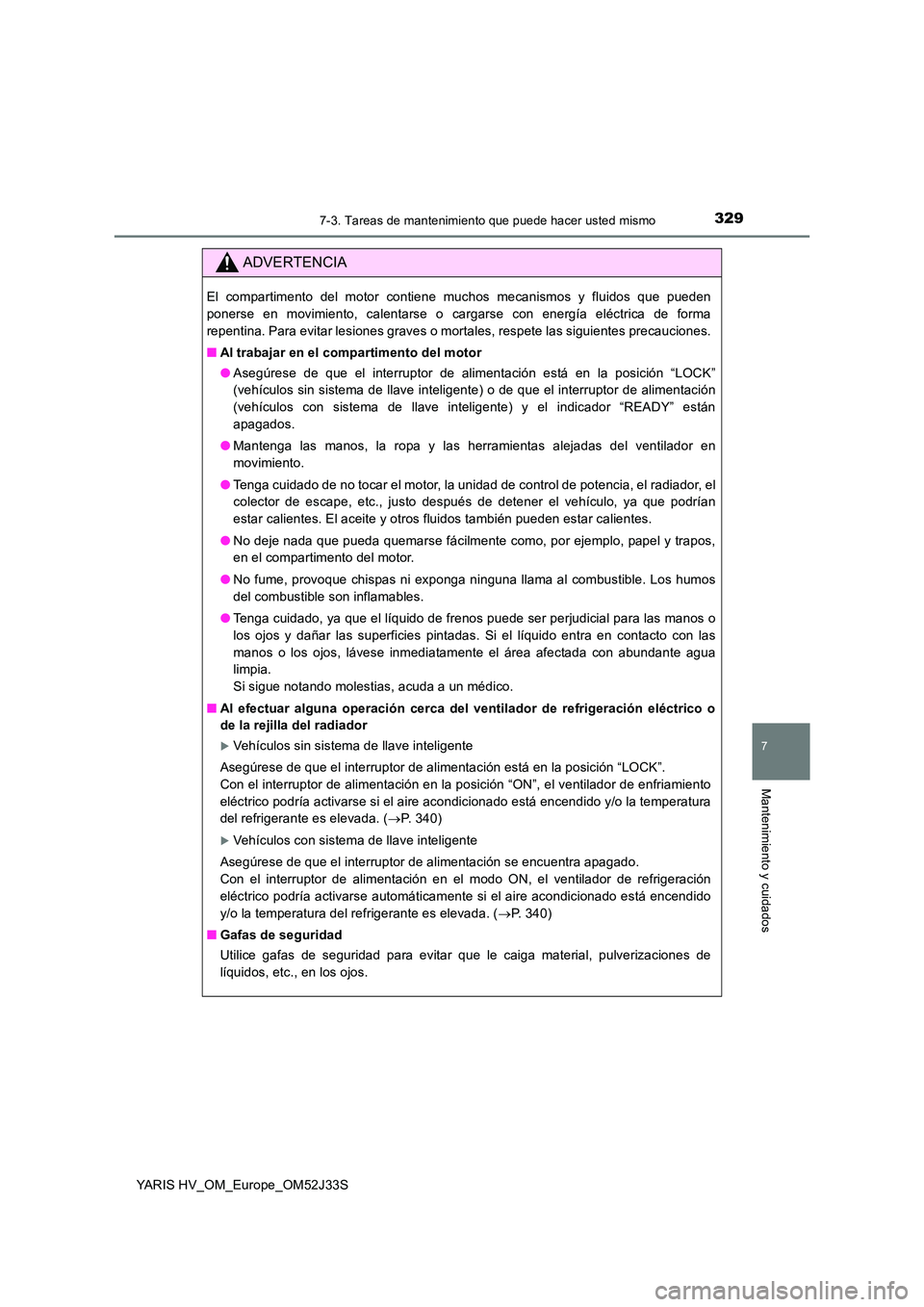

ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y fluidos que pueden
ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma
repentina. Para evitar lesiones graves o mortales, respete las siguientes precauciones.
■ Al trabajar en el compartimento del motor
● Asegúrese de que el interruptor de alimentación está en la posición “LOCK”
(vehículos sin sistema de llave inteligente) o de que el interruptor de alimentación
(vehículos con sistema de llave inteligente) y el indicador “READY” están
apagados.
● Mantenga las manos, la ropa y las herramientas alejadas del ventilador en
movimiento.
● Tenga cuidado de no tocar el motor, la unidad de control de potencia, el radiador, el
colector de escape, etc., justo después de detener el vehículo, ya que podrían
estar calientes. El aceite y otros fluidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente como, por ejemplo, papel y trapos,
en el compartimento del motor.
● No fume, provoque chispas ni exponga ninguna llama al combustible. Los humos
del combustible son inflamables.
● Tenga cuidado, ya que el líquido de frenos puede ser perjudicial para las manos o
los ojos y dañar las superficies pintadas. Si el líquido entra en contacto con las
manos o los ojos, lávese inmediatamente el área afectada con abundante agua
limpia.
Si sigue notando molestias, acuda a un médico.
■ Al efectuar alguna operación cerca del ventilador de refrigeración eléctrico o
de la rejilla del radiador
Vehículos sin sistema de llave inteligente
Asegúrese de que el interruptor de alimentación está en la posición “LOCK”.
Con el interruptor de alimentación en la posición “ON”, el ventilador de enfriamiento
eléctrico podría activarse si el aire acondicionado está encendido y/o la temperatura
del refrigerante es elevada. ( P. 340)
Vehículos con sistema de llave inteligente
Asegúrese de que el interruptor de alimentación se encuentra apagado.
Con el interruptor de alimentación en el modo ON, el ventilador de refrigeración
eléctrico podría activarse automáticamente si el aire acondicionado está encendido
y/o la temperatura del refrigerante es elevada. ( P. 340)
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material, pulverizaciones de
líquidos, etc., en los ojos.

3307-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

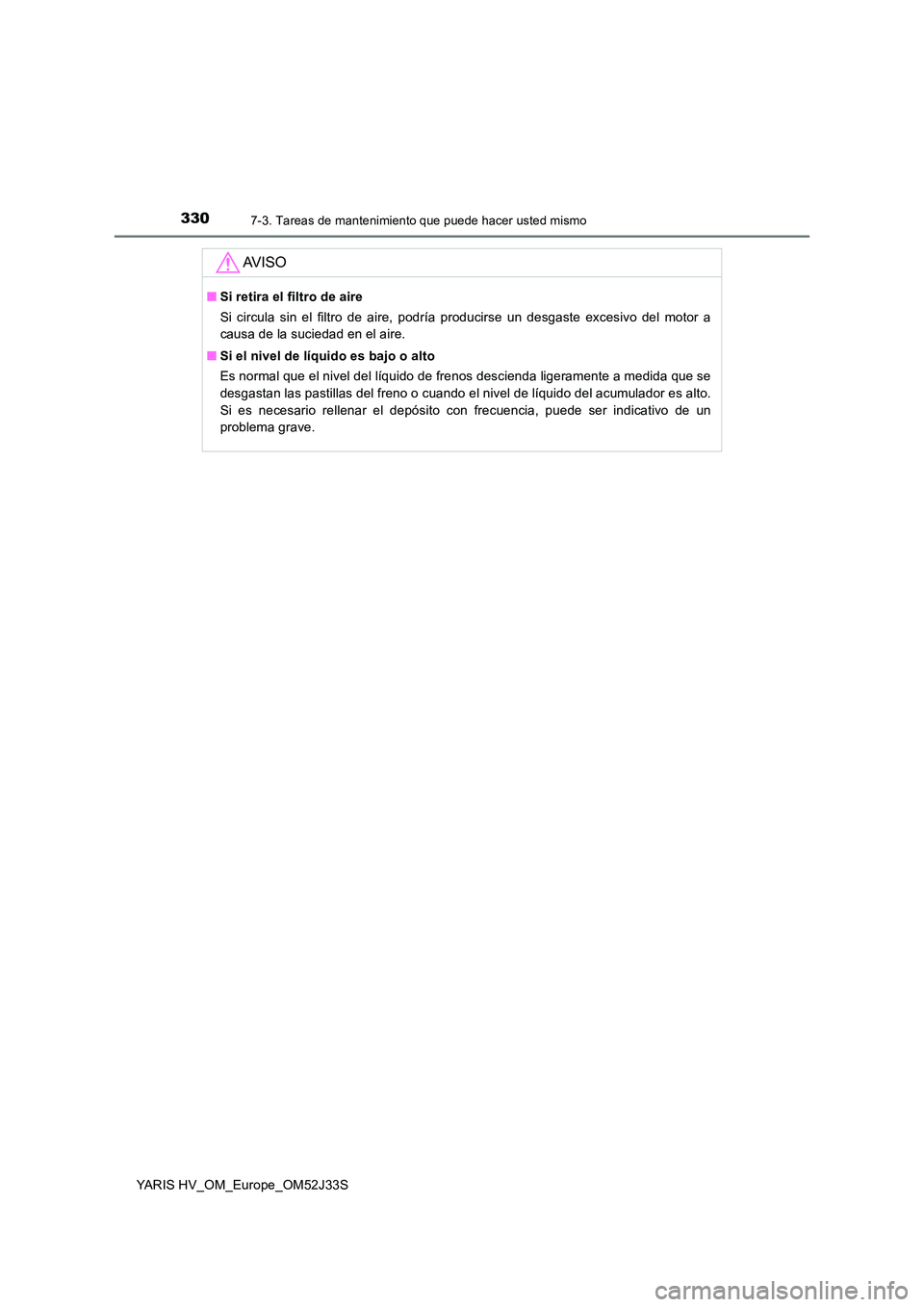

AV I S O
■Si retira el filtro de aire
Si circula sin el filtro de aire, podría producirse un desgaste excesivo del motor a
causa de la suciedad en el aire.
■ Si el nivel de líquido es bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas del freno o cuando el nivel de líquido del acumulador es alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicativo de un
problema grave.

3317-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

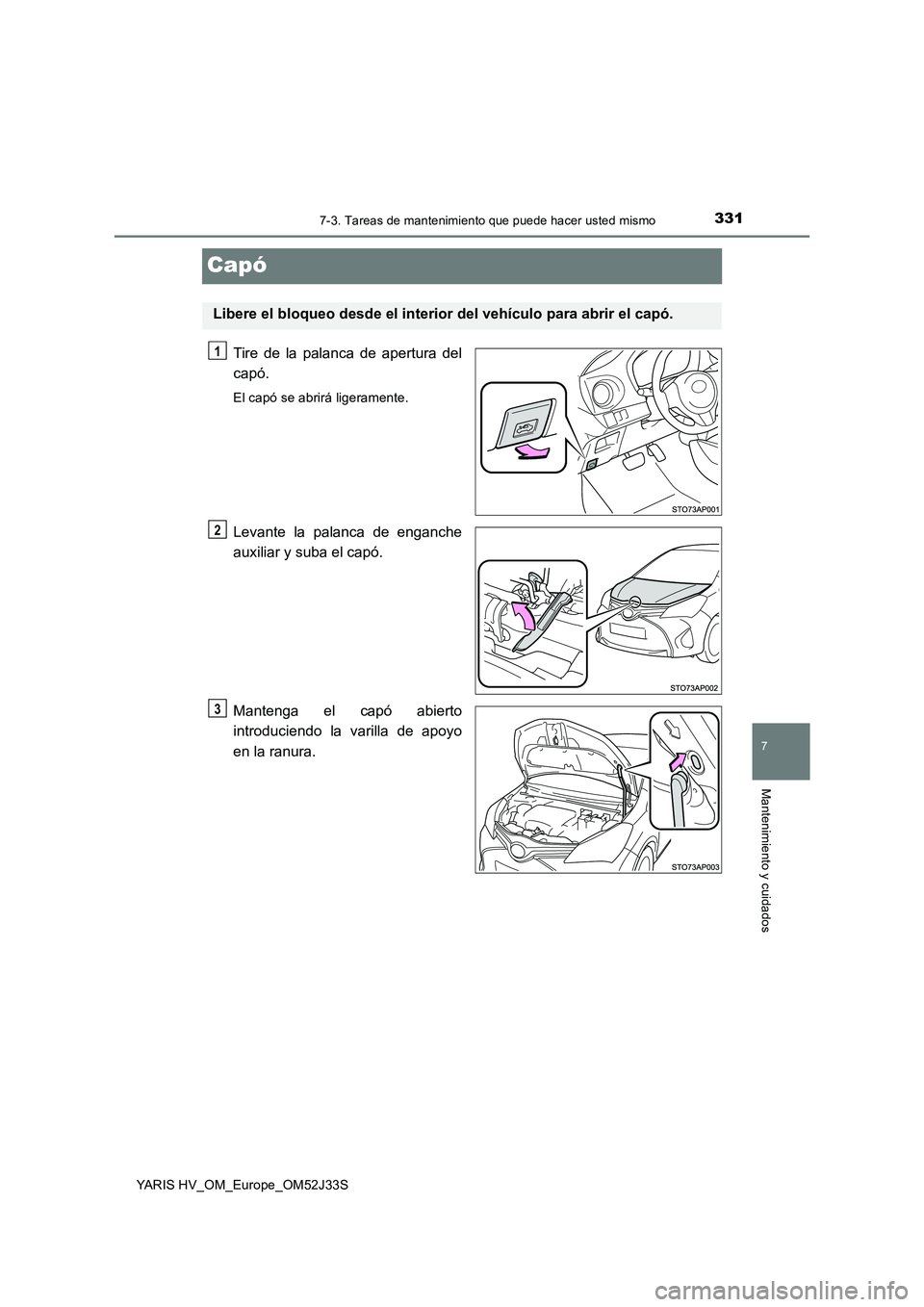

Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Levante la palanca de enganche
auxiliar y suba el capó.
Mantenga el capó abierto
introduciendo la varilla de apoyo
en la ranura.
Libere el bloqueo desde el interior del vehículo para abrir el capó.
1
2
3

3327-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

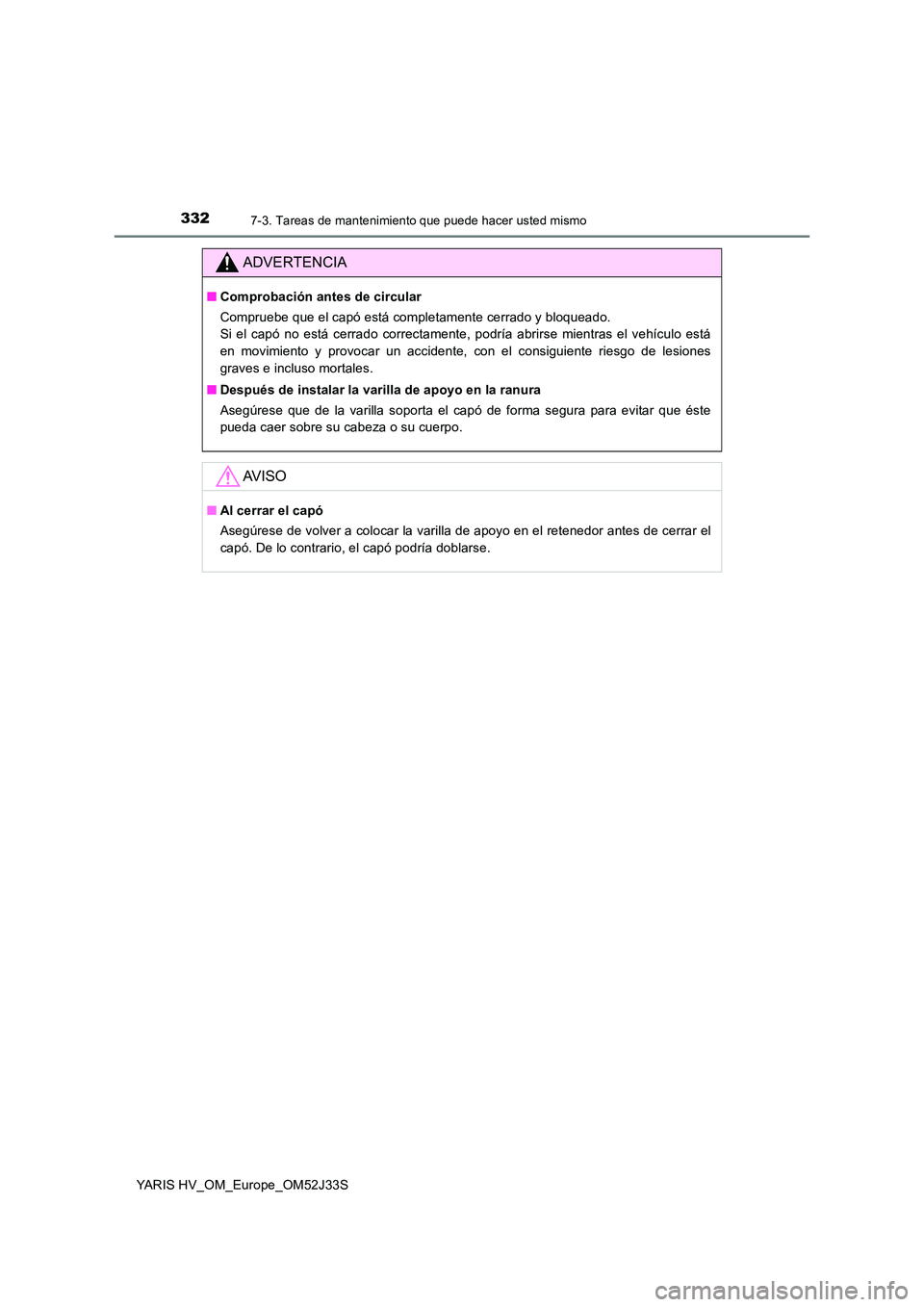

ADVERTENCIA
■Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el vehículo está
en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones
graves e incluso mortales.
■ Después de instalar la varilla de apoyo en la ranura
Asegúrese que de la varilla soporta el capó de forma segura para evitar que éste
pueda caer sobre su cabeza o su cuerpo.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de cerrar el
capó. De lo contrario, el capó podría doblarse.

3337-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

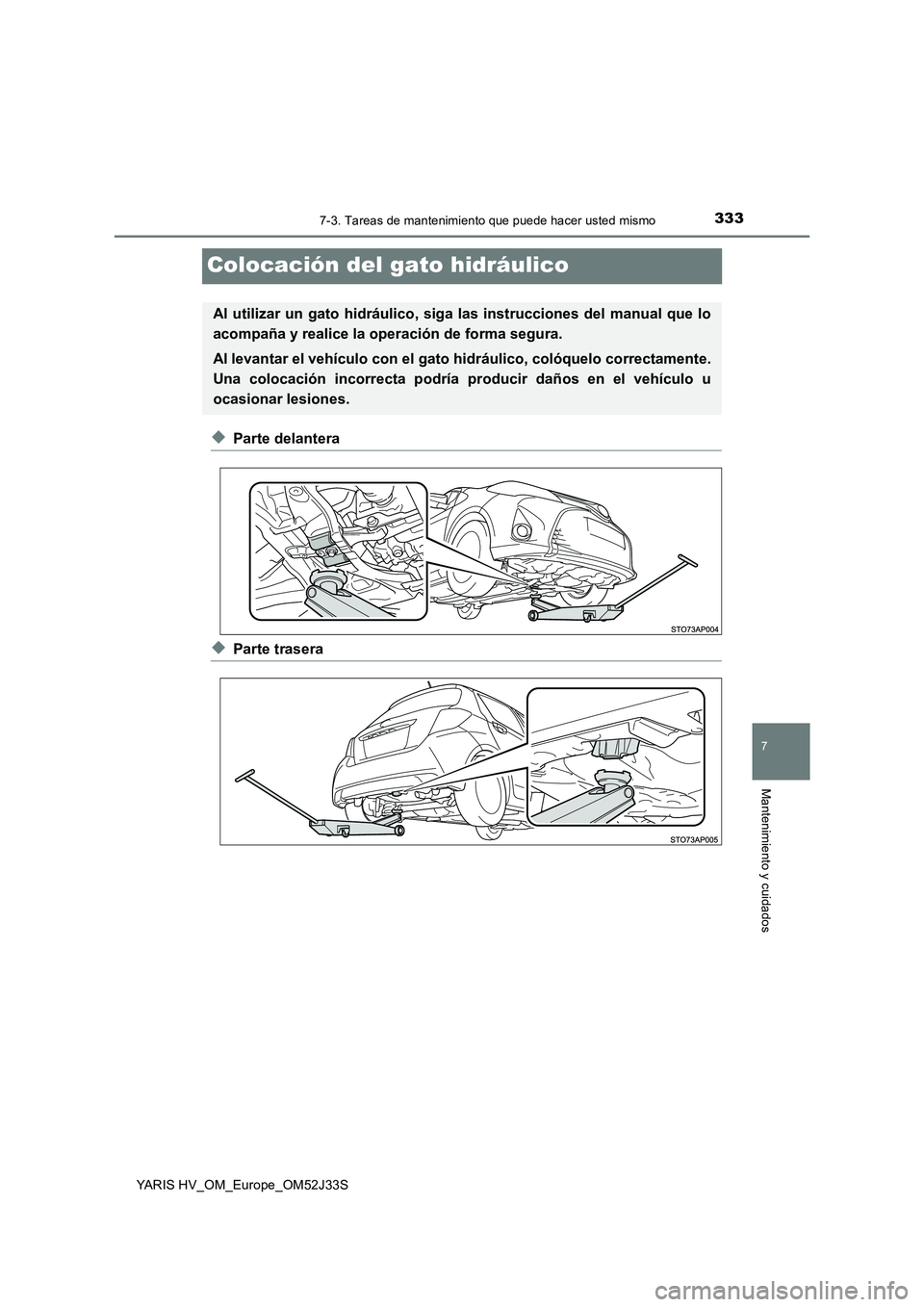

Colocación del gato hidráulico
◆Parte delantera
◆Parte trasera
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y realice la operación de forma segura.
Al levantar el vehículo con el gato hidráulico, colóquelo correctamente.
Una colocación incorrecta podría pr oducir daños en el vehículo u
ocasionar lesiones.

3347-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S
AV I S O

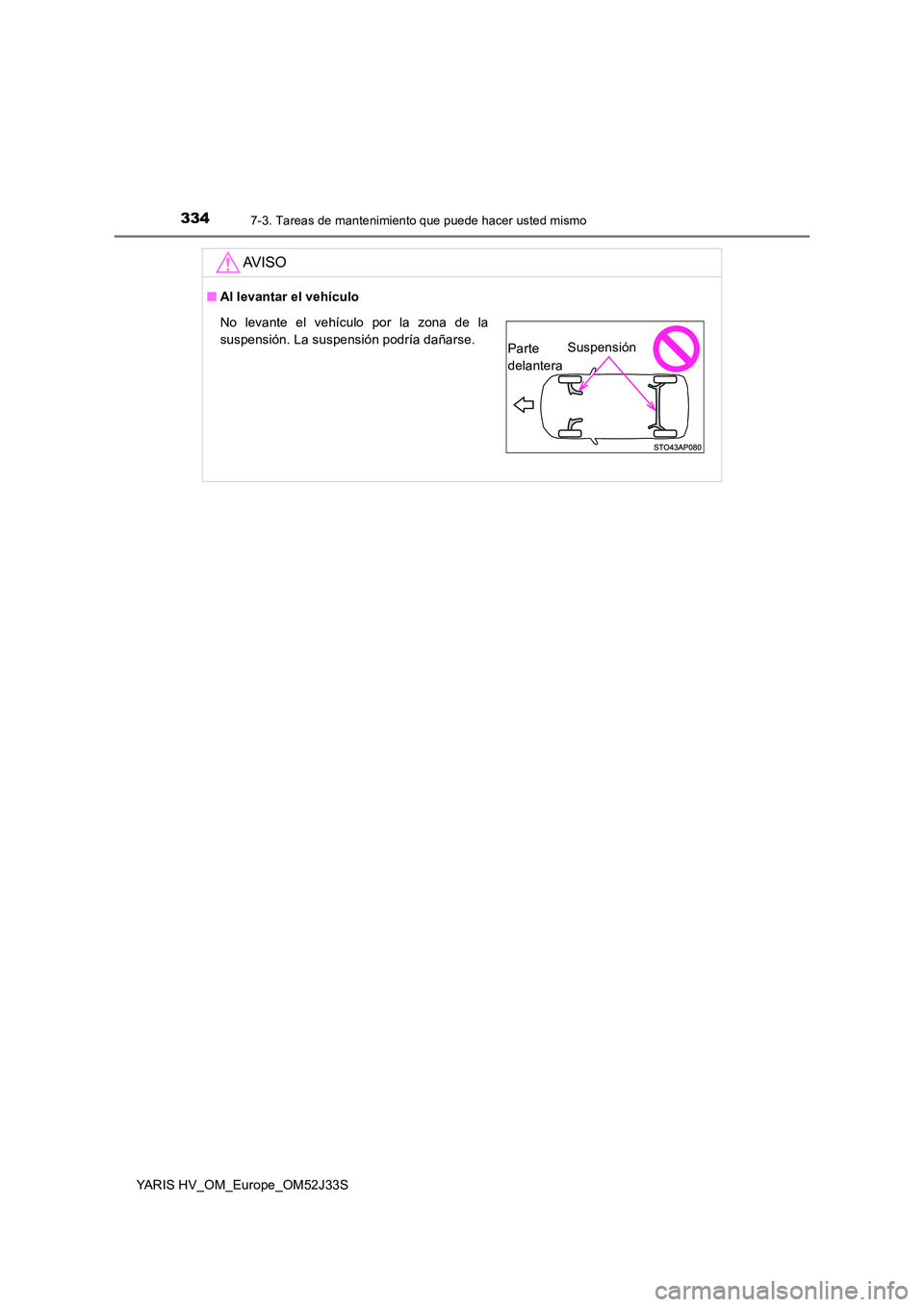

■Al levantar el vehículo
No levante el vehículo por la zona de la
suspensión. La suspensión podría dañarse.Parte
delantera
Suspensión

3357-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS HV_OM_Europe_OM52J33S

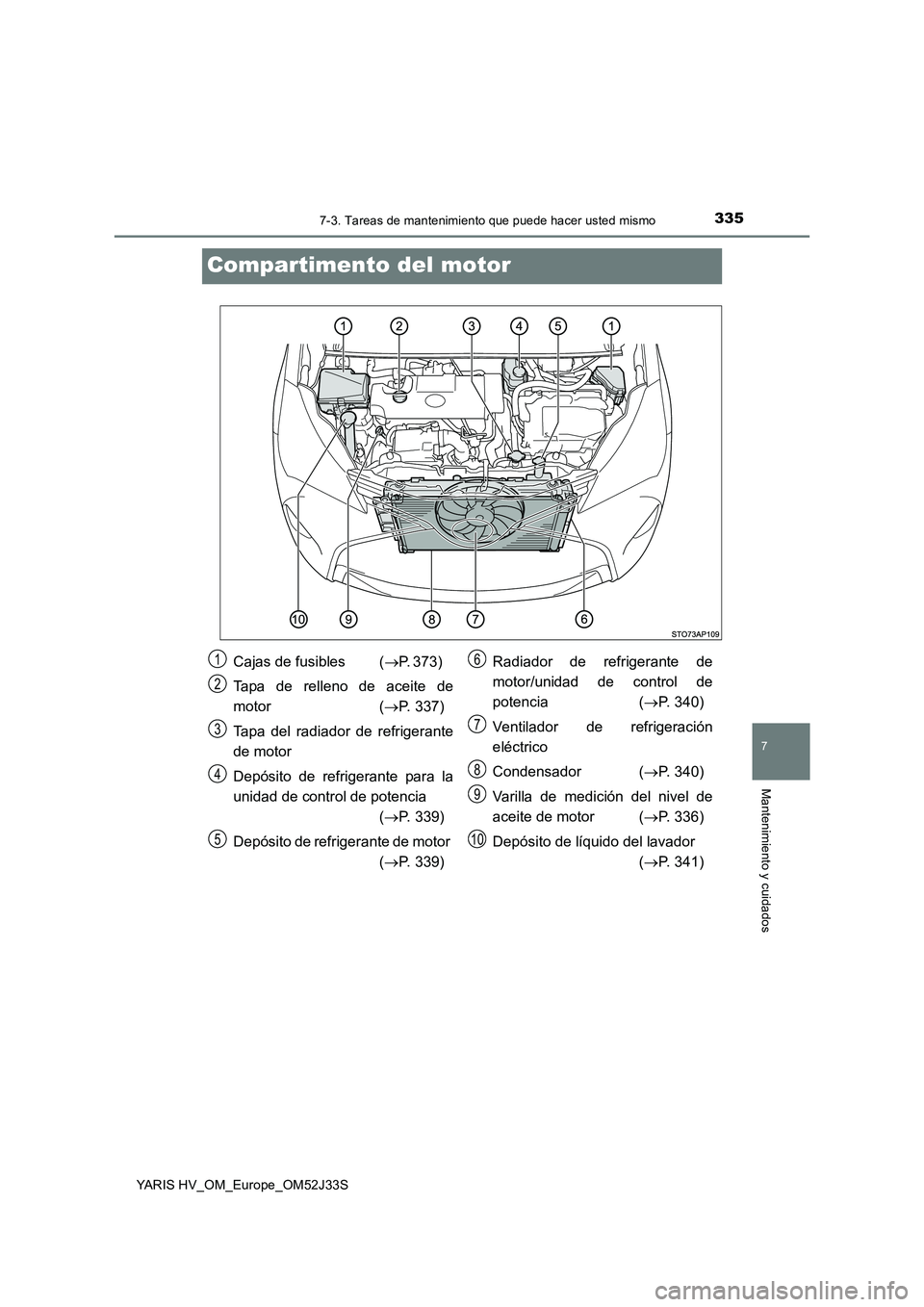

Compartimento del motor
Cajas de fusibles (P. 373)
Tapa de relleno de aceite de
motor ( P. 337)
Tapa del radiador de refrigerante
de motor
Depósito de refrigerante para la
unidad de control de potencia
( P. 339)
Depósito de refrigerante de motor
( P. 339)
Radiador de refrigerante de
motor/unidad de control de
potencia ( P. 340)
Ventilador de refrigeración
eléctrico
Condensador ( P. 340)
Varilla de medición del nivel de
aceite de motor ( P. 336)
Depósito de líquido del lavador 　
( P. 341)
1
2
3
4
5
6
7
8
9
10

3367-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS HV_OM_Europe_OM52J33S

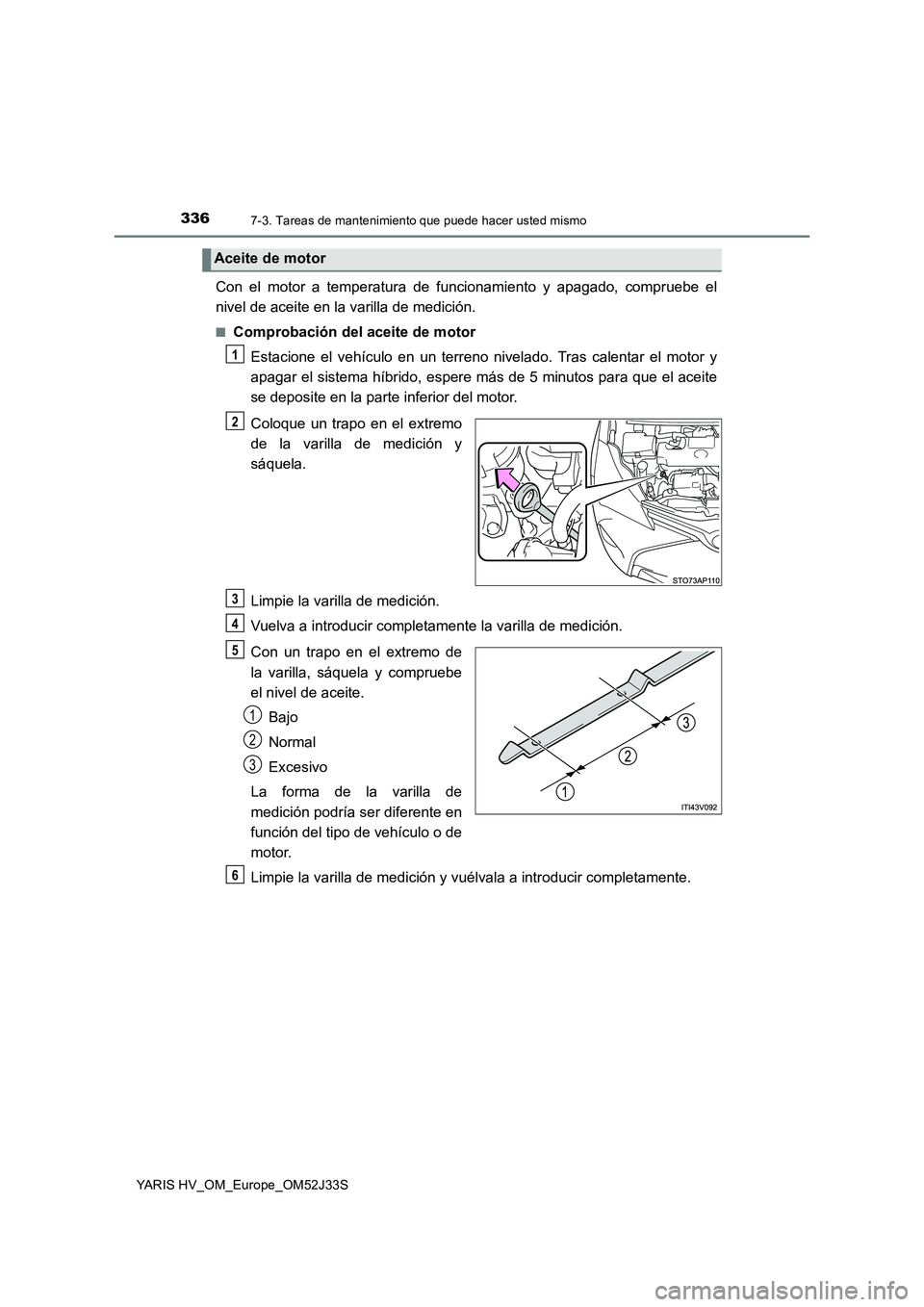

Con el motor a temperatura de funcionamiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
■Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Tras calentar el motor y
apagar el sistema híbrido, espere más de 5 minutos para que el aceite
se deposite en la parte inferior del motor.
Coloque un trapo en el extremo
de la varilla de medición y
sáquela.
Limpie la varilla de medición.
Vuelva a introducir completamente la varilla de medición.
Con un trapo en el extremo de
la varilla, sáquela y compruebe
el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla de
medición podría ser diferente en
función del tipo de vehículo o de
motor.
Limpie la varilla de medición y vuélvala a introducir completamente.
Aceite de motor
1
2
3
4
5
1
2
3
6
