2017 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

5057-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito
nMittarin käyttö (joissakin malleissa)
Nestepinnan korkeutta voidaan tarkkailla
mittatikulla olevien nesteen peittämien rei-
kien perusteella.
Jos pinnan korkeus laskee alle toisen rei-
än alhaalta katsottuna (LOW-kohta), lisää
nestettä säiliöön.
VA R O I T U S
nKun lisäät pesunestettä
Älä täytä pesunestettä säiliöön jos moottori on kuuma tai jos se on käynnis-
sä, sillä pesuneste sisältää alkoholia ja saattaa syttyä, jos sitä läikkyy esim.
moottorin päälle.
HUOMAA
nÄlä käytä muuta kuin pesunesteeksi tarkoitettua nestettä
Älä käytä saippuavettä tai moottorin jäähdytysnestettä pesunesteen tilalla.
Niiden käyttö voi aiheuttaa raitoja auton maalattuihin pintoihin.
n Pesunesteen laimentaminen
Laimenna pesuneste vedellä tarvittaessa.
Tarkista jäätymispisteet pesunestepullossa olevasta ohjeesta.
Nesteen
tämän
hetkinen
taso
OM42753FI.book Page 505 Tuesday, September 6, 2016 3:52 PM

5067-3. Tee-se-itse-huolto
OM42753FI
Voit itse tyhjentää veden polttoaineensuodattimesta. Toimenpide on kuit-
enkin hankala, joten suosittelemme, että annat polttoaineensuodattimen
vedentyhjennyksen valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tehtäväksi. Vaikka
päättäisitkin tehdä tyhjennyksen itse, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai m uuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Polttoainesuodattimeen kerääntynyt vesi tulee tyhjentää suodattimesta,
kun "Water Accumulation in Fuel Filter Check Owner’s Manual" (veden
kerääntyminen polttoainesuodattimeen, katso lisäopas) -viesti syttyy
monitoiminäyttöön ja summeri soi.
(  S. 573)
Autot ilman älyavainjärjestelmää:
Käännä virta-avain LOCK-asentoon.
Älyavainjärjestelmällä varustetut autot:
Valitse käynnistyspainikkeesta OFF-toimintatila.
Aseta tyhjennystulpan alle pieni as tia, johon saat kerättyä veden ja
ulostulevan polttoaineen.
Käännä tyhjennystulppaa vasta-
päivään noin 2 - 2 1/2 kierrosta.
Tulpan liika löysääminen saa
veden pursuamaan tulpan ympäril-
tä hallitsemattomasti.
Pumppaa ilmauspumpulla, kun-
nes polttoainetta alkaa virrata
ulos.
Kiristä tyhjennystulppa käsin, kun vesi on poistettu.
Polttoainesuodatin (2AD-FTV - ja 2AD-FHV-moottorit)
1
2
3
4
5
OM42753FI.book Page 506 Tuesday, September 6, 2016 3:52 PM

5077-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito
nKun tyhjennät polttoainesuodatinta
Kun asennat, suorita yllä luetellut vaiheet päinvastaisessa järjestyksessä.
Polttoainesuodattimessa oleva vesi tu lee tyhjentää 20 000 km välein.
Anna valtuutetun Toyota-jälleen myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustet un korjaamon suorittaa veden tyh-
jennys polttoainesuodattimesta.
Irrota tiiviste kiinnikkeistään kuvan
osoittamalla tavalla.
Vapauta kiinnikkeet ja irrota suojus.
Polttoainesuodatin (2WW-moottori)
HUOMAA
n Kun polttoainesu odattimessa on vettä
Älä jatka ajamista, kun vettä on kerääntynyt polttoainesuodattimeen. Tämä
vahingoittaa polttoaineen ruiskutuspumppua.
1
2
3
OM42753FI.book Page 507 Tuesday, September 6, 2016 3:52 PM

5087-3. Tee-se-itse-huolto
OM42753FI
Renkaat
Tarkasta näkyvätkö kulumisen ilmaisimet renkaissa. Tarkasta myös
renkaat epätasaisen kulumisen varalt a, kuten renkaan liiallinen kulu-
minen kulutuspinnan sivulta. Mikäli varapyörää ei sisällytetä renkai-
den kiertovaihtoon, tarkasta vararenkaan kunto ja rengaspaine.
Uusi kulutuspinta
Kulunut pinta
Kulumisen ilmaisimet
Kulumisen ilmaisimien paikat on merkitty kunkin renkaan sivupintaan
"TWI"- tai " "-merkeillä.
Vaihda renkaat, jos kulumisen ilmaisimet ovat renkaassa esillä.
Vaihda tai kierrätä renkaita hu olto-ohjelman ja kulutuspinnan
kulumisen mukaisesti.
Renkaiden tarkastus
1
2
3
OM42753FI.book Page 508 Tuesday, September 6, 2016 3:52 PM

5097-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito
Vaihda renkaiden paikat kuvan osoittaman järjestyksen mukaisesti.
Kaksivetomallit:
Jotta renkaat kestäisivät pitempään ja kuluisivat tasaisesti, Toyota suosit-
telee, että renkaiden paikkoja vaihdetaan 10 000 km välein.
Muista alustaa rengaspainevaroitin renkaiden kiertovaihdon jälkeen. (jois-
sakin malleissa)
Nelivetomallit:
Jotta renkaat kestäisivät pitempään ja kuluisivat tasaisesti, Toyota suosit-
telee, että renkaiden paikkoja vaihdetaan 5 000 km välein.
Muista alustaa rengaspainevaroitin renkaiden kiertovaihdon jälkeen. (jois-
sakin malleissa)
Renkaiden kiertovaihto
Autot ilman täysikokoista vara-
pyörääTäysikokoisella varapyörällä
varustetut autot
EtupääEtupää
OM42753FI.book Page 509 Tuesday, September 6, 2016 3:52 PM

5107-3. Tee-se-itse-huolto
OM42753FI
Autossasi on rengaspainevaroitin, joka käyttää paineentunnistusvent-
tiilejä ja lähettimiä havaitakseen matalan rengaspaineen, ennen kuin
siitä aiheutuu vakavia ongelmia.
Jos rengaspaine laskee ennalta määritellyn raja-arvon alapuolelle,
varoitusvalo varoittaa kuljettajaa. ( S. 559)
uPaineentunnistusventtiilien ja lähettimien asentaminen
Kun vaihdat renkaita ta i vanteita, myös paineentunnistusventtiilit ja
lähettimet tulee asentaa.
Kun uudet paineentunnistusventtiilit ja lähettimet asennetaan, uudet
ID-koodit täytyy rekisteröidä rengaspainevaroittimen ohjausyksik-
köön ja rengaspainevaroitin täytyy alustaa. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon ta i muun ammattitaitoisen ja hyvin
varustetun korjaamon suorittaa pain eentunnistusventtiilien ja lähetti-
mien rekisteröinti. ( S. 512)
uRengaspainevaroitti men alustaminen
Jos rengaskokoa muutetaan, rengas painevaroitin tulee alustaa.
Kun rengaspainevaroitin aluste taan asettuu senhetkinen rengas-
paine järjestelmän vertailupaineeksi.
Rengaspainevaroitin (joissakin malleissa)
OM42753FI.book Page 510 Tuesday, September 6, 2016 3:52 PM

5117-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito
nRengaspainevaroittimen alustaminen
Pysäköi auto turvalliseen paikka an ja käännä virta-avain LOCK-
asentoon (autot ilman älyavainjärj estelmää) tai valitse käynnis-
tyspainikkeesta OFF-toimintatila (älyavainjärjestelmällä varuste-
tut autot).
Alustusta ei voi tehdä auton liikkuessa.
Säädä rengaspaineeksi jäähtynee lle renkaalle ohjeistettu ren-
gaspaine. ( S. 655)
Varmistu, että rengaspaineet ovat jäähtyneiden renkaiden ohjeistuksen
mukaiset. Rengaspainevaroittimen toiminta perustuu tähän paine-
tasoon.
Käännä virta-avain ON-asentoon (autot ilman älyavainjärjestel-
mää) tai valitse IGNITION ON -t oimintatila (älyavainjärjestelmällä
varustetut autot).
Pidä rengaspainevaroittimen
nollauspainiketta painettuna,
rengaspaineiden varoitus-
valo vilkkuu hitaasti 3 kertaa.
Autot ilman älyavainjärjestelm ää: Odota muutamia minuutteja
virta-avaimen ollessa ON-asennossa ja käännä sitten virta-avain
ACC- tai LOCK-asentoon.
Älyavainjärjestelmällä varustetut autot: Odota muutamia minuut-
teja pitämällä käynnistyspainike IGNITION ON -toimintatilassa ja
valitse sitten käynnistyspain ikkeesta OFF-toimintatila.
1
2
3
4
5
OM42753FI.book Page 511 Tuesday, September 6, 2016 3:52 PM

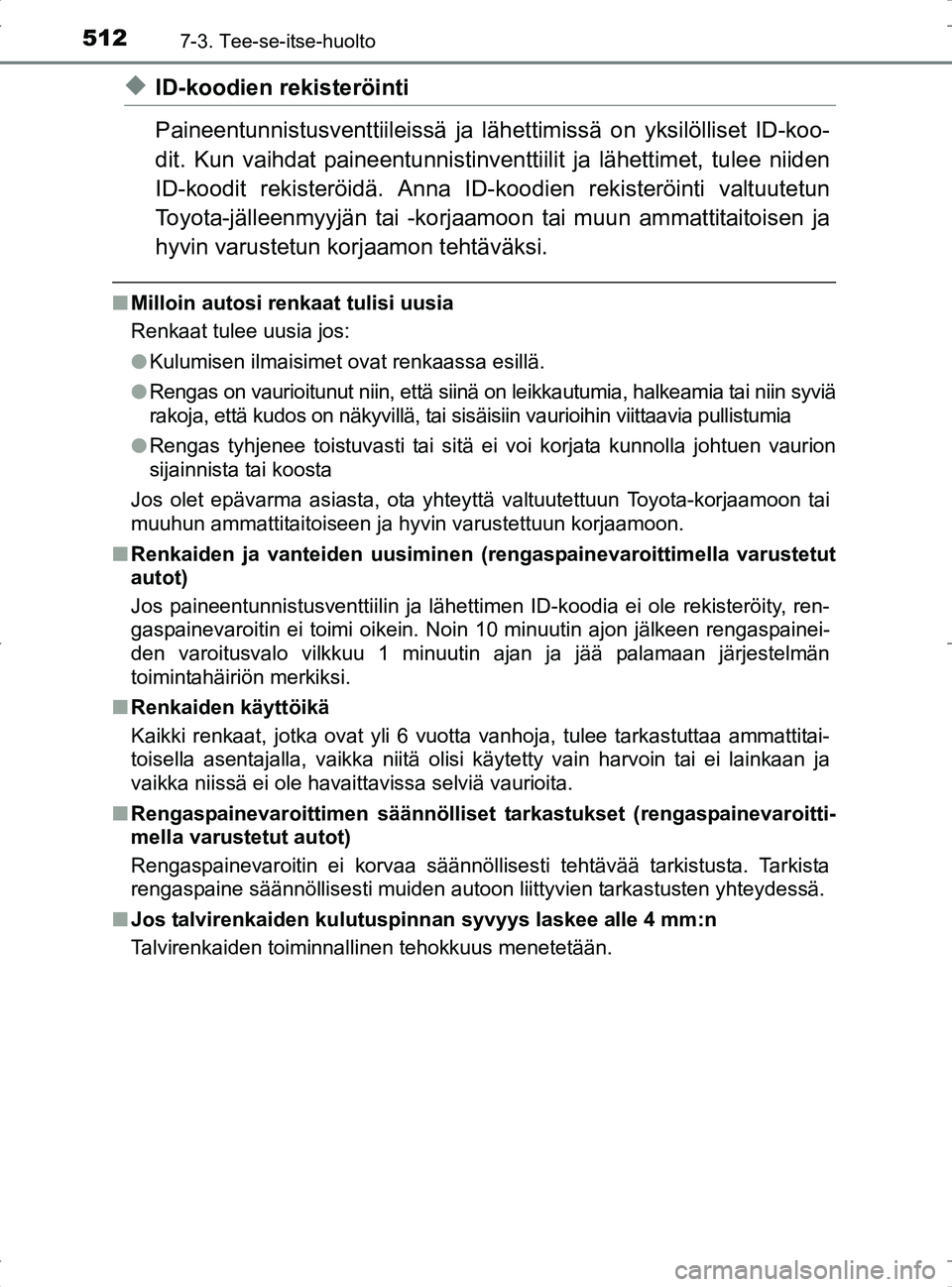

5127-3. Tee-se-itse-huolto
OM42753FI
uID-koodien rekisteröinti
Paineentunnistusventtiileissä ja lähettimissä on yksilölliset ID-koo-
dit. Kun vaihdat paineentunnistinven ttiilit ja lähettimet, tulee niiden
ID-koodit rekisteröidä. Anna ID-k oodien rekisteröinti valtuutetun
Toyota-jälleenmyyjän tai -korjaam oon tai muun ammattitaitoisen ja
hyvin varustetun korj aamon tehtäväksi.
nMilloin autosi renkaat tulisi uusia
Renkaat tulee uusia jos:
lKulumisen ilmaisimet ovat renkaassa esillä.
l Rengas on vaurioitunu t niin, että siinä on leikkaut umia, halkeamia tai niin syviä
rakoja, että kudos on näkyvillä, tai sisäisiin vaurioihin viittaavia pullistumia
l Rengas tyhjenee toistuvasti tai sitä ei voi korjata kunnolla johtuen vaurion
sijainnista tai koosta
Jos olet epävarma asiasta, ota yhteyttä valtuutettuun Toyota-korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
n Renkaiden ja vanteiden uusiminen (rengaspainevaroittimella varustetut
autot)
Jos paineentunnistusventtiilin ja lähettimen ID-koodia ei ole rekisteröity, ren-
gaspainevaroitin ei toimi oikein. Noin 10 minuutin ajon jälkeen rengaspainei-
den varoitusvalo vilkkuu 1 minuutin ajan ja jää palamaan järjestelmän
toimintahäiriön merkiksi.
n Renkaiden käyttöikä
Kaikki renkaat, jotka ovat yli 6 vuotta vanhoja, tulee tarkastuttaa ammattitai-
toisella asentajalla, vaikka niitä olisi käytetty vain harvoin tai ei lainkaan ja
vaikka niissä ei ole havaittavissa selviä vaurioita.
n Rengaspainevaroittimen säännölliset tarkastukset (rengaspainevaroitti-
mella varustetut autot)
Rengaspainevaroitin ei korvaa säännöllisesti tehtävää tarkistusta. Tarkista
rengaspaine säännöllisesti muiden autoon liittyvien tarkastusten yhteydessä.
n Jos talvirenkaiden kulutuspinnan syvyys laskee alle 4 mm:n
Talvirenkaiden toiminnallinen tehokkuus menetetään.
OM42753FI.book Page 512 Tuesday, September 6, 2016 3:52 PM
