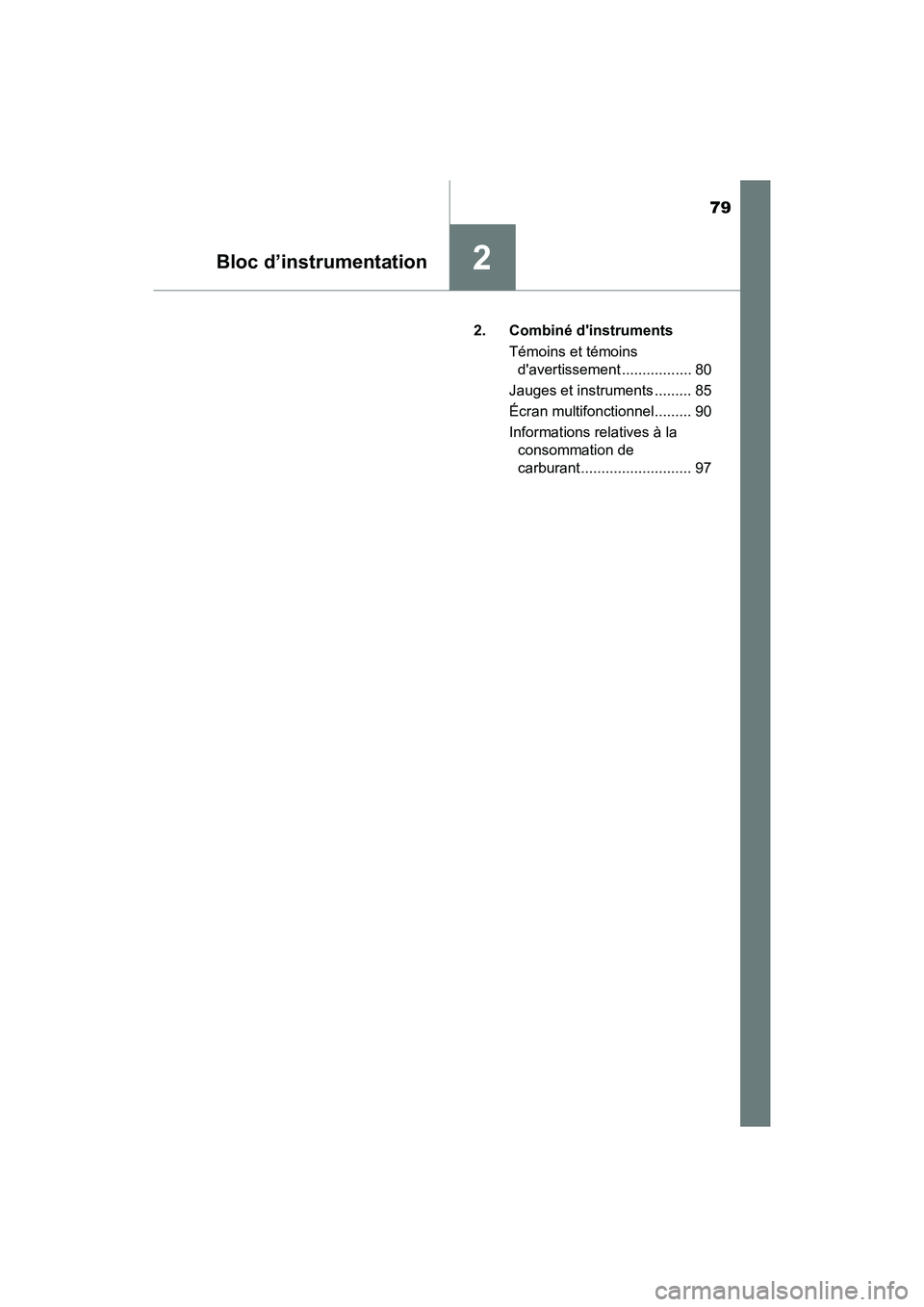

2017 TOYOTA CAMRY Manuel du propriétaire (in French)

79
Bloc d’instrumentation2
CAMRY_D (OM33C64D)2. Combiné d'instruments
Témoins et témoins d'avertissement ................. 80
Jauges et instruments ......... 85
Écran multifonctionnel......... 90
Informations relatives à la consommation de
carburant ........................... 97

80
CAMRY_D (OM33C64D)
2. Combiné d'instruments
Les unités utilisées par les instruments et certains témoins peuvent varier
en fonction de la région cible.
Témoins et témoins d'aver tissement
Les témoins et témoins d'avertissement du combiné d'instru-
ments et de la console centrale informent le conducteur de l'état
des différents systèmes du véhicule.
À titre explicatif, l'illustration suivante montre tous les témoins
d'avertissement et les témoins allumés.

812. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33C64D)
Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-Unis)
Témoin d'avertissement
du système de freinage
( → P. 510)*1Témoin d'avertissement
du système de direction
assistée électrique
(→ P. 511)
*1
(Canada)
Témoin d'avertissement
du système de freinage
(→ P. 510)*1, 2, 3Témoin d'avertissement
du système de sécurité
de pré-collision
(→ P. 511)
*1
(États-
Unis)
Témoin indicateur de
dysfonctionnement
( → P. 510)*1
Témoin de perte d'adhé-
rence ( →P. 512)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
(→ P. 510)Témoin d'avertissement
de niveau de carburant
insuffisant ( →P. 512)
*1Témoin d'avertissement
SRS ( →P. 511)Témoin de rappel de
ceinture de sécurité
(→ P. 512)
*1
(États-
Unis)
Témoin d'avertissement
ABS ( →P. 511)
*1
Témoin d'avertissement
principal ( →P. 512)
*1
(Canada)
Témoin d'avertissement
ABS ( →P. 511)
*1, 2
(États-
Unis)
Témoin d'avertissement
de pression des pneus
( → P. 513)

822. Combiné d'instruments
CAMRY_D (OM33C64D)
*1: Véhicules sans système d'accès et de démarrage mains libres: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
Véhicules avec système d'accès et de démarrage mains libres:
Ces témoins s'allument lorsque le contact du moteur est placé en mode
IGNITION ON pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Le témoin s’allume lorsque le système est désactivé.

832. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33C64D)
Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
(→ P. 188)*4Témoin “SET” de régula-
teur de vitesse
(→ P. 206)
(États-
Unis)
Témoin de phares
( → P. 190)*1, 2, 5Témoin d'avertissement
du système de sécurité
de pré-collision
(→ P. 250)
(Canada)
Témoin de feux arrière
(→ P. 190) *2, 4Témoin LDA (avertisse-
ment de sortie de voie)
(→ P. 226)
Témoin de feux de route
( → P. 191)
*1, 6 Témoin de perte d'adhé-
rence ( →P. 245)
*2Témoin de feux de route
automatiques ( →P. 194)*1Témoin VSC OFF
(→ P. 246)
*1, 3Témoin d'éco-conduite
(→ P. 88)*1, 7Témoin “PASS AIR BAG
ON/OFF” ( →P. 52)
*4Témoin de régulateur de
vitesse ( →P. 206)*7Témoin de sécurité
(→ P. 72, 75)
*2, 4Témoin de régulateur de
vitesse à radar
(→ P. 210)*4, 8Témoin de température
extérieure basse
(→ P. 85)

842. Combiné d'instruments
CAMRY_D (OM33C64D)
*1: Véhicules sans système d'accès et de démarrage mains libres: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
Véhicules avec système d'accès et de démarrage mains libres:
Ces témoins s'allument lorsque le contact du moteur est placé en mode
IGNITION ON pour indiquer qu'un contrôle des systèmes est en cours. Ils
s'éteignent après le démarrage du moteur, ou après quelques secondes. Il
peut y avoir un dysfonctionnement dans le système si un témoin ne
s'allume pas, ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Le témoin ne s'allume pas lorsque le système est désactivé.
*4: Ce témoin s'allume sur l'écran multifonctionnel.
*5: Ce témoin s’allume lorsque le système est désactivé.
*6: Le témoin clignote pour indiquer que le système est actif.
*7: Ce témoin s'allume sur la console centrale.
*8: Lorsque la température extérieure est d'environ 37°F (3°C) ou moins, le
témoin clignote pendant environ 10 secondes, puis reste allumé.
AVERTISSEMENT
■ Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier
que le système incriminé n'est pas en mesure de vous offrir sa protection en
cas d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.

852. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33C64D)
Compte-tours
Affiche le régime moteur en tours par minute.
Écran multifonctionnel
Présente au conducteur diverses données relatives à la conduite.
Affiche les messages d'avertissement en cas de dysfonctionnement
(→ P. 520)
Affichage de la température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C). Le témoin de température extérieure basse
s'allume lorsque la température ambiante est inférieure ou égale à 37°F
(3°C).
Compteur de vitesse
Bouton de changement d'affichage
→P. 8 7
Jauge de carburant
Affichage du totalisateur kilométrique et du totalisateur partiel
→P. 8 7
Jauges et instruments
1
2
3
4
5
6
7

862. Combiné d'instruments
CAMRY_D (OM33C64D)
Affichage de la position du levier de vitesses/de la gamme de rap-
ports
Affiche la position du levier de vitesses et la gamme de rapports actuelle-
ment sélectionnées.
→P. 183
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Bouton de commande d'éclairage du tableau de bord
→P. 8 8
8
9
10
