2017 TOYOTA C_HR HYBRID Omistajan Käsikirja (in Finnish)

5057-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM10538FI.book Page 505 Monday, January 23, 2017 11:23 AM

5067-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
Nostopisteet hallinosturille
uEdessä
uTa k a n a
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toime npiteet turvallisesti.
Kun nostat autosi nosturilla, aset a nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM10538FI.book Page 506 Monday, January 23, 2017 11:23 AM

5077-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Moottoritila
Pesunestesäiliö (S. 517)
Moottorin jäähdytysnestesäiliö ( S. 511)
Sulakerasiat ( S. 539)
Moottoriöljyn mittatikku ( S. 508)
Moottoriöljyn täyttöaukon
korkki ( S. 509) Tehonsäätöyksikön
jäähdytysnestesäiliö
( S. 511)
12-voltin akku ( S. 514)
Jäähdytin ( S. 513)
Lauhdutin ( S. 513)
Sähkötoimiset
jäähdytystuulettimet1
2
3
4
5
6
7
8
9
10
OM10538FI.book Page 507 Monday, January 23, 2017 11:23 AM

5087-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi hybridijärjestelmän, od ota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mitta-
tikku ulos.
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mitta-
tikku ulos. Tarkista öljyn
määrä mittatikusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto saattaa poiketa
riippuen auton tyypistä ja moot-
torista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.
Moottoriöljy
1
2
3
4
5
1
2
3
6
OM10538FI.book Page 508 Monday, January 23, 2017 11:23 AM

5097-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle
tai vain vähän yli alamerkin,
lisää öljyä. Lisättävän öljyn
tulee olla samaa tyyppiä, jota
moottorissa on käytetty.
Tarkista moottorissa olevan öljyn laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerralla an, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin öljyn-
vaihtojen välillä.
lKun moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään heikkolaatuista öljyä tai viskositeetiltaan\
vääränlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai vedettäessä raskasta
kuormaa tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa tai, kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Moottoriöljyn valintaS. 644
Öljyn määrä
(Alhainen  Täysi)1,5 L
VälineetPuhdas suppilo
1
2
3
OM10538FI.book Page 509 Monday, January 23, 2017 11:23 AM

5107-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKäytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan. Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon, huoltoasemaan tai autotarvikeliikkeeseen
tarkempien ohjeiden saamiseksi kierrätyksestä ja hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
OM10538FI.book Page 510 Monday, January 23, 2017 11:23 AM

5117-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Jäähdytysnesteen määrä on oikealla tasolla, jos pinta on nestesäiliön
FULL- ja LOW-viivojen välissä, hy bridijärjestelmän ollessa kylmä.
nMoottorin jäähdytysnestesäiliö
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti. ( S. 632)
n
Tehonsäätöyksikön jäähdytysnestesäiliö Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti. ( S. 632)
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant-jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista jäähdytysnestettä, jok\
a ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on sekoitus, jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimiläm\
pötila: -35 C)
Jos haluat lisätietoja jäähdytysnesteestä, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon ta i muuhun luotettavaan korjaamoon.
n Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdytin, letkut, moottorin/tehonsäätöyksikön jääh-
dytysnestesäiliöiden korkit, tyhjennystulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia korkki ja mah-
dolliset vuodot jäähdytysjärjestelmässä.
Jäähdytysneste
1
2
3
1
2
3
OM10538FI.book Page 511 Monday, January 23, 2017 11:23 AM

5127-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

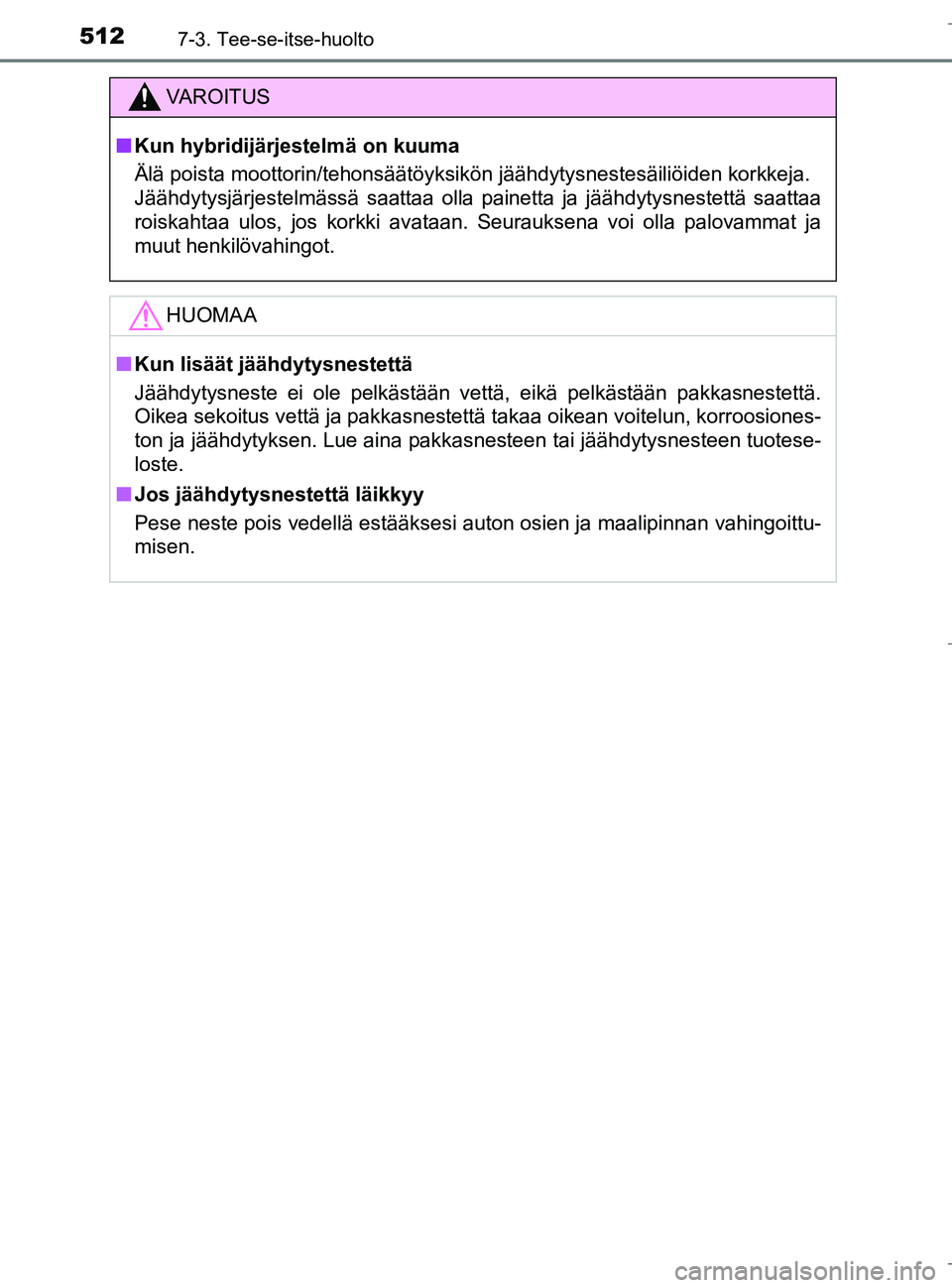

VAROITUS
nKun hybridijärjestelmä on kuuma
Älä poista moottorin/tehonsäätöyksikön jäähdytysnestesäiliöiden korkkeja.
Jäähdytysjärjestelmässä saattaa olla painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan. Seurauksena voi olla palovammat ja
muut henkilövahingot.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään vettä, eikä pelkästään pakkasnestettä.
Oikea sekoitus vettä ja pakkasnestettä takaa oikean voitelun, korroosiones-
ton ja jäähdytyksen. Lue aina pakkasnesteen tai jäähdytysnesteen tuotese-
loste.
n Jos jäähdytysnestettä läikkyy
Pese neste pois vedellä estääksesi auton osien ja maalipinnan vahingoittu-
misen.
OM10538FI.book Page 512 Monday, January 23, 2017 11:23 AM
