2017 TOYOTA C_HR HYBRID Manuale duso (in Italian)

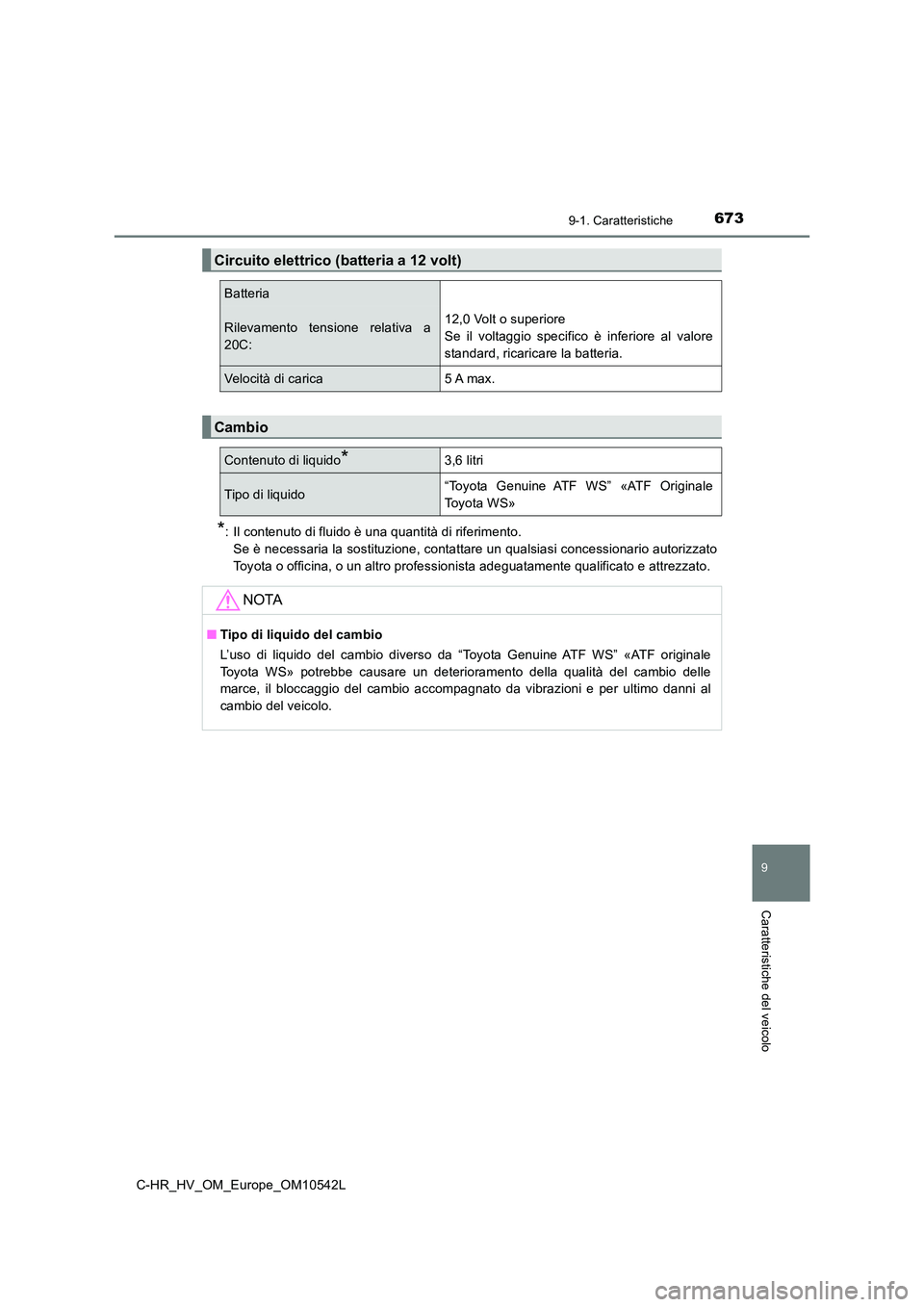

6739-1. Caratteristiche
C-HR_HV_OM_Europe_OM10542L
9
Caratteristiche del veicolo
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Circuito elettrico (batteria a 12 volt)
Batteria
Rilevamento tensione relativa a
20C:
12,0 Volt o superiore
Se il voltaggio specifico è inferiore al valore
standard, ricaricare la batteria.
Velocità di carica5 A max.
Cambio
Contenuto di liquido*3,6 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF Originale
Toyota WS»
NOTA
■ Tipo di liquido del cambio
L’uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF originale
Toyota WS» potrebbe causare un deterioramento della qualità del cambio delle
marce, il bloccaggio del cambio accompagnato da vibrazioni e per ultimo danni al
cambio del veicolo.

6749-1. Caratteristiche
C-HR_HV_OM_Europe_OM10542L
*: Distanza minima del pedale quando premuto con una forza di 300 N (30,6 kgf)
mentre il sistema ibrido è in funzione.
Pneumatici da 16 pollici
Freni
Distanza del pedale *11 9 m m
Gioco del pedale 1  5 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3
o SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni degli pneumatici215/65R16 98H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 or bar, 33 psi)
Posteriore
Dimensioni delle ruote16  6 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)

6759-1. Caratteristiche
C-HR_HV_OM_Europe_OM10542L
9
Caratteristiche del veicolo
Pneumatici da 17 pollici
Pneumatici da 18 pollici
Ruotino di scorta (se presente)
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 or bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni degli pneumatici215/60R17 96H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 or bar, 33 psi)Posteriore
Ruota di
scorta
Dimensioni delle ruote17  6 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni degli pneumatici225/50R18 95V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 or bar, 33 psi)
Posteriore
Dimensioni delle ruote18  7J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni degli pneumaticiT145/90D16 106M,
T145/70D18 107M
Pressione di gonfiaggio dei pneumatici
(Pressione di gonfiaggio raccomandata
a pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T, 18  4T
Coppia dadi ruote103 Nm (10,5 kgm)

6769-1. Caratteristiche
C-HR_HV_OM_Europe_OM10542L
Lampadine
LampadineWTip o
Esterno
Fari (lampadine alogene)55A
Fari fendinebbia (tipo a lampadina)*19B
Luci degli indicatori di direzione
anteriori (tipo a lampadina)21C
Luci degli indicatori di direzione laterali5D
Luci degli indicatori di direzione
posteriori (tipo a lampadina)21D
Faro retronebbia21E
Luci di retromarcia (tipo a lampadina)16E
Luci della targa5E
Abitacolo
Luci di cortesia alette parasole*8E
Luci abitacolo/di cortesia anteriori5E
Luce parte posteriore dell’abitacolo8F
Luce del vano bagagli5E
A: Lampadine alogene HIR2
C: Lampadine ad attacco singolo
(ambra)
E: Lampadine con base a cuneo
(trasparenti)
*: Se presente
B: Lampadine alogene H16
D: Lampadine con base a cuneo
(ambra)
F: Lampadine ad attacco doppio

6779-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_HV_OM_Europe_OM10542L
Informazioni sul carburante
■Utilizzo di benzina miscelata con etanolo in un motore a benzina
Toyota consente l’utilizzo di benzina miscelata con etanolo nei casi in cui il contenuto
di etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da
utilizzare abbia un adeguato numero di ottani (RON).
■ Se il motore detona
● Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Area UE:
Utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Utilizzare soltanto benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.

6789-1. Caratteristiche
C-HR_HV_OM_Europe_OM10542L
NOTA
■Osservazioni sulla qualità del carburante
● Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
● Non usare benzina contenente piombo.
La benzina con piombo farà perdere efficienza al convertitore catalitico a tre vie e il
sistema di controllo delle emissioni funzionerà in modo inadeguato.
● Area UE: Il carburante bioetanolo, venduto con nomi commerciali come “E50” o
“E85”, e il carburante contenente una notevole percentuale di etanolo non devono
essere utilizzati. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Eccetto area UE: Il carburante bioetanolo, venduto con nomi commerciali come
“E50” o “E85”, e il carburante contenente una notevole percentuale di etanolo non
devono essere utilizzati. Per il veicolo è possibile utilizzare benzina miscelata con
non più del 10% di etanolo. L’uso di carburante contenente più del 10% di etanolo
(E10) danneggia l’impianto di alimentazione carburante del veicolo. È necessario
accertarsi che il rifornimento di carburante venga effettuato solo in aree di
rifornimento dove possono essere garantite le caratteristiche e la qualità del
carburante. In caso di dubbi, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non utilizzare benzina miscelata con metanolo come M15, M85, M100.
L’uso di benzina contenente metanolo potrebbe causare danni o guasti al motore.

6799-2. Personalizzazione
C-HR_HV_OM_Europe_OM10542L
9
Caratteristiche del veicolo
Caratteristiche personalizzabili
■Modifiche attraverso il display multifunzione
Premere “ ” o “” sugli interruttori di comando e selezionare .
Premere “ ” o “” sugli interruttori di comando e selezionare
“Impostazioni indicatori”, quindi premere .
Premere “ ” o “” sugli interruttori di comando, selezionare la voce e
quindi premere .
Premere “ ” o “” sugli interruttori di comando, selezionare
l’impostazione desiderata e quindi premere .
Per tornare alla schermata precedente o per uscire dalla modalità di
personalizzazione, premere .
Il veicolo ha una serie di caratteristiche elettroniche che possono
essere personalizzate in base alle preferenze. Le impostazioni di
queste funzioni possono essere modificate utilizzando il display
multifunzione, sul sistema di navigazione/multimediale o rivolgendosi
a un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Personalizzazione delle caratteristiche del veicolo
1
2
3
4

6809-2. Personalizzazione
C-HR_HV_OM_Europe_OM10542L
■Modificare la schermata del sistema di navigazione o multimediale
(veicoli con sistema di n avigazione o multimediale)
Premere .
Selezionare “Veicolo” nella schermata “Impostazioni”.
Selezionare la voce desiderata.
Possono essere modificate diverse impostazioni. Per maggiori dettagli,
fare riferimento all’elenco delle impostazioni che possono essere
modificate.
Alcune impostazioni delle funzioni vengono modificate contemporaneamente
ad altre funzioni che sono state per sonalizzate. Per ulteriori dettagli,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Impostazioni che possono essere modificate usando il display
multifunzione
Impostazioni che possono essere modificate tramite la schermata del
sistema di navigazione o multimediale (veicoli con sistema di navigazione
o multimediale)
Le impostazioni possono essere modificate da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato
Definizione dei simboli: O= Disponibile, — = Non disponibile
Caratteristiche personalizzabili
1
2
1
2
3
