2017 TOYOTA C_HR HYBRID Manuale duso (in Italian)

5938-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
NOTA
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
● Non trainare il veicolo dalla parte posteriore quando l’interruttore POWER è
spento. Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da
mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per
trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata,
il veicolo potrebbe subire danni mentre viene trainato.
■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro
attrezzi con sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né
dalla parte posteriore.
■ Per evitare di danneggiare il veicolo durante il traino di emergenza
Non assicurare cavi o catene ai componenti delle sospensioni

5948-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
Se si ritiene che ci sia un problema
●Perdita di liquido sotto il veicolo
(Sono comunque normali le perdite di acqua dal condizionatore dopo il suo
utilizzo.)
● Pneumatici che sembrano sgonfi o usura irregolare degli pneumatici
● L’ago del misuratore della temperatura refrigerante motore punta
continuamente più in alto del livello normale
● Suono dello scarico diverso
● Stridio eccessivo degli pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti o altri rumori legati al sistema ibrido
● Il motore ha dei cali di potenza, non gira regolarmente o perde colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare al più presto un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

5958-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
Se si accende una spia di avvertimento o si
attiva un cicalino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariamente
che sia presente un guasto nel sistema. Se ciò dovesse continuare a
verificarsi, far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
(rossa)
Spia di avvertimento impianto frenante (cicalino di
avvertimento)
Indica che:
• Livello basso del fluido freni, o
• Malfunzionamento nell’impianto frenante a controllo elettronico
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Continuare a guidare il veicolo potrebbe essere pericoloso.
*1
Spia di avvertimento bassa pressione olio motore (cicalino di
avvertimento)
Indica una pressione anomala dell’olio motore
La spia di avvertimento potrebbe accendersi se la pressione
dell’olio motore è troppo bassa.
Suona anche un cicalino.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
*1Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

5968-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
Spia guasto (cicalino di avvertimento)
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Il sistema ibrido
• Il sistema di comando elettronico del motore o
• Dispositivo di comando elettronico dell’acceleratore.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(rossa/gialla)
Spia di avvertimento servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

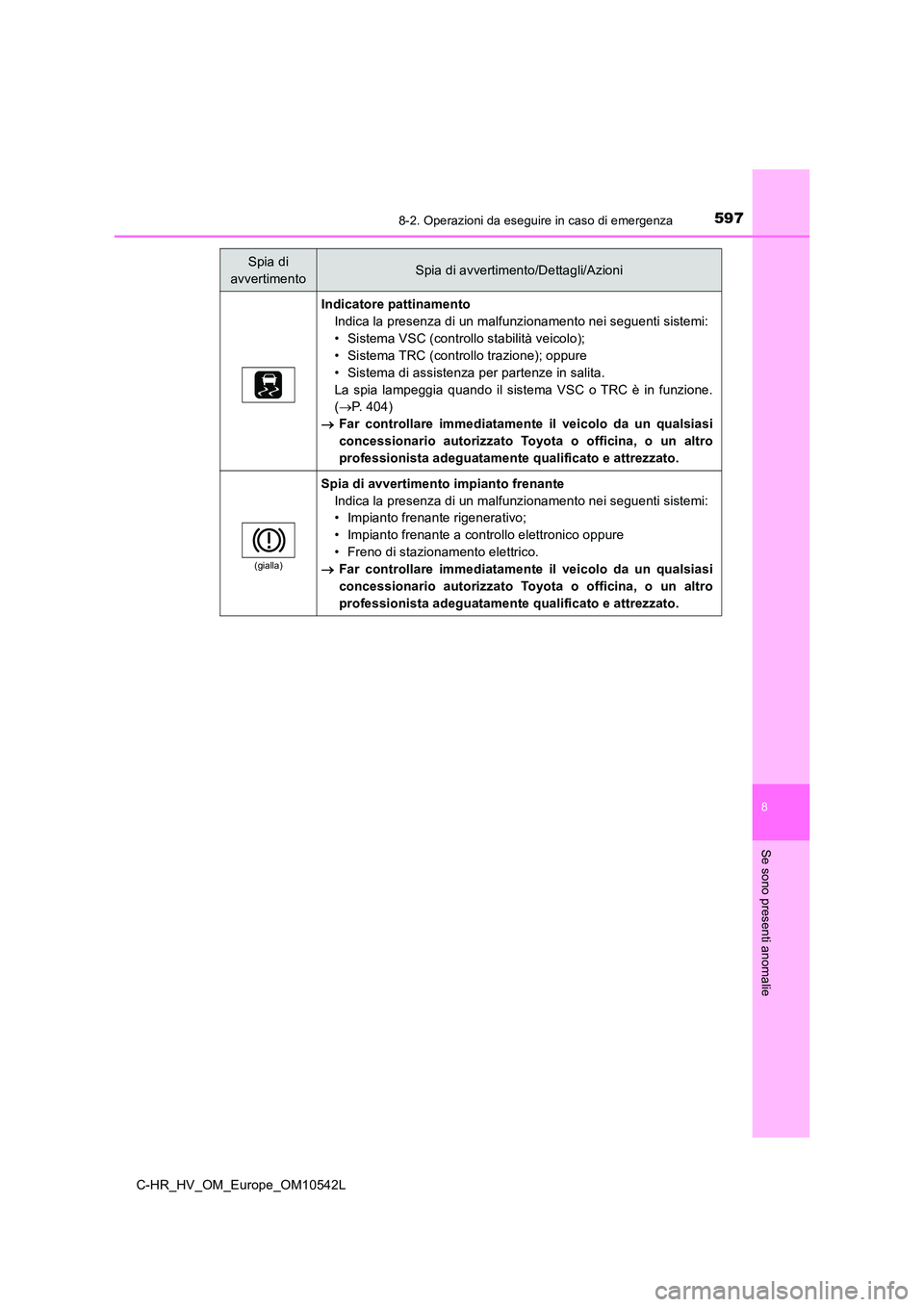

5978-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC (controllo stabilità veicolo);
• Sistema TRC (controllo trazione); oppure
• Sistema di assistenza per partenze in salita.
La spia lampeggia quando il sistema VSC o TRC è in funzione.
( P. 404)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(gialla)
Spia di avvertimento impianto frenante
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Impianto frenante rigenerativo;
• Impianto frenante a controllo elettronico oppure
• Freno di stazionamento elettrico.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

5988-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
Spia di avvertimento PCS (se presente)
Quando la spia di avvertimento lampeggia (e si attiva un
cicalino):
Indica un malfunzionamento del sistema PCS (Sistema di
sicurezza pre-crash)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando la spia di avvertimento si illumina:
Indica che il PCS (sistema di sicurezza pre-crash) non è
temporaneamente disponibile a causa di una delle seguenti
cause:
• L’area circostante il sensore radar o il sensore telecamera è
sporca o coperta di condensa, ghiaccio, adesivi, ecc.
Rimuovere sporco, condensa, ghiaccio, adesivi, ecc. (P. 269)
• Le condizioni operative del sensore radar o del sensore
telecamera (quali la temperatura, ecc.) non sono soddisfatte
 In questo caso è possibile guidare. Il PCS (Sistema di
sicurezza pre-crash) verrà abilitato se le condizioni
operative (quali la temperatura, ecc.) verranno nuovamente
soddisfatte.
Quando la spia di avvertimento è illuminata:
Il sistema VSC (Controllo stabilità veicolo) e/o il sistema PCS
(Sistema di sicurezza pre-crash) sono disabilitati.
 Per abilitare il PCS, dovranno essere abilitati sia il sistema
VSC sia il PCS. ( P. 278, 405)
*2
(Lampeggia)
Indicatore freno di stazionamento (cicalino di avvertimento)
È possibile che il freno di stazionamento non sia completamente
azionato o disinserito completamente
 Azionare nuovamente l’interruttore del freno di
stazionamento.
Questa spia si accende quando non viene rilasciato il freno di
stazionamento. Se la spia si spegne dopo aver completamente
rilasciato il freno di stazionamento, il sistema funziona
normalmente.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è pari o inferiore a 5,7 litri circa
 Rifornire il veicolo di carburante.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

5998-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
*3
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di avvertimento)
Avvisa il guidatore e/o il passeggero anteriore di allacciare le
cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è
necessario allacciare anche la relativa cintura di sicurezza
perché si spenga la spia di avvertimento (cicalino di
avvertimento).
*3
(Sul pannello centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
non allacciate (cicalino di avvertimento)
Avvisare i passeggeri posteriori di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Spia di avvertimento pressione pneumatici
Quando la spia si accende:
Bassa pressione di gonfiaggio dei pneumatici dovuta a
• Cause naturali (P. 603)
• Pneumatico sgonfio (P. 612, 632)
 Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Quando la spia rimane accesa dopo aver lampeggiato per
1 minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
(P. 6 0 3 )
 Far controllare il sistema da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6008-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
*1Spia di avvertimento alta temperatura del refrigerante (cicalino
di avvertimento)
Indica che la temperatura del refrigerante motore è troppo alta
 P. 6 5 7
Spia di avvertimento principale
Si attiva un cicalino e la spia di avvertimento si accende e
lampeggia per segnalare che l’impianto di allarme principale ha
rilevato un guasto.
 P. 6 0 6
*1
LDA (avviso di allontanamento dalla corsia con controllo dello
sterzo) (se presente)
Indica che il sistema LDA (avviso di allontanamento dalla corsia
con controllo dello sterzo) ha rilevato che il guidatore non ha
entrambe le mani sul volante mentre la funzione di controllo dello
sterzo è attiva
 Afferrare saldamente il volante.
*1
Brake override system
Indica che il pedale dell’acceleratore e il pedale del freno sono
stati premuti contemporaneamente ed è in funzione il brake
override system.
 Rilasciare il pedale dell’acceleratore o del freno.
Indica un malfunzionamento nel brake override system (con
cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Controllo della coppia alla partenza
Indica che la posizione della leva del cambio è stata cambiata ed
è stato azionato il controllo della coppia alla partenza premendo il
pedale dell’acceleratore.
 Rilasciare momentaneamente il pedale dell’acceleratore.
Indica un malfunzionamento nel sistema di controllo della coppia
alla partenza (con cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
