2017 TOYOTA C_HR HYBRID Manuale duso (in Italian)

1131-4. Impianto antifurto
1
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10542L
NOTA
■Per garantire il corretto funzionamento del sensore anti-intrusione
● Istallando accessori diversi dai ricambi originali Toyota o lasciando oggetti tra il
sedile del guidatore e il sedile del passeggero è possibile che l’efficienza di
rilevamento risulti diminuita.
● Per garantire il corretto funzionamento dei
sensori, non toccarli o non coprirli.
● Non spruzzare deodoranti per l’ambiente o
altri prodotti direttamente sui sensori.

1141-4. Impianto antifurto
C-HR_HV_OM_Europe_OM10542L
Etichette antifurto
Le etichette sono applicate al veicolo
per ridurre le possibilità di furto e
facilitare il ritrovamento e il recupero
di parti di veicoli rubati.
La rimozione è vietata dalla legge.
: Se presente

115
2Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 116
Indicatori e misuratori .............. 125
Display multifunzione .............. 129
Schermata di monitoraggio
energia/consumi ................... 138

1162. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
Spie di avvertimento e indicatori
Le unità utilizzate sul tachimetro e sugli altri indicatori possono differire a
seconda della regione a cui è destinato il veicolo.
Le spie di avvertimento e gli indi catori sul quadro strumenti, sul
pannello centrale e sugli specchietti retrovisori esterni informano il
guidatore circa lo stato dei vari sistemi del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

1172. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
Spie di avvertimentoPagine
*1Spia di avvertimento impianto frenante (rossa) P. 595
*1Spia guasto P. 596
*1Spia di avvertimento airbag SRS P. 596
*1Spia di avvertimento ABS P. 596
*1Spia di avvertimento servosterzo elettrico (rossa) P. 596
*1Spia di avvertimento servosterzo elettrico (gialla) P. 596
*1, 2Spia pattinamento P. 597
*1Spia di avvertimento impianto frenante (gialla) P. 597
*1, 3Spia di avvertimento PCS (se presente) P. 598
*3Indicatore freno di stazionamento P. 598
Spia di avvertimento basso livello carburante P. 598

1182. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegneranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si accende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La spia si accende per segnalare un malfunzionamento.
*3: La spia lampeggia per segnalare un malfunzionamento.
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate P. 5 9 9
Spie di promemoria cinture di sicurezza passeggeri
posteriori non allacciate (sul pannello centrale) P. 5 9 9
*1Spia di avvertimento pressione pneumatici P. 599
*1Spia di avvertimento principale P. 600
Spie di avvertimentoPagine

1192. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
IndicatoriPagine
Indicatore di direzione P. 235
Indicatore luce di coda P. 244
Indicatore fari abbaglianti P. 245
Indicatore “READY” P. 221
Indicatore faro fendinebbia (se presente) P. 254
Indicatore faro retronebbia P. 254
Indicatore abbaglianti automatici (se presente) P. 249
Indicatore freno di stazionamento P. 236

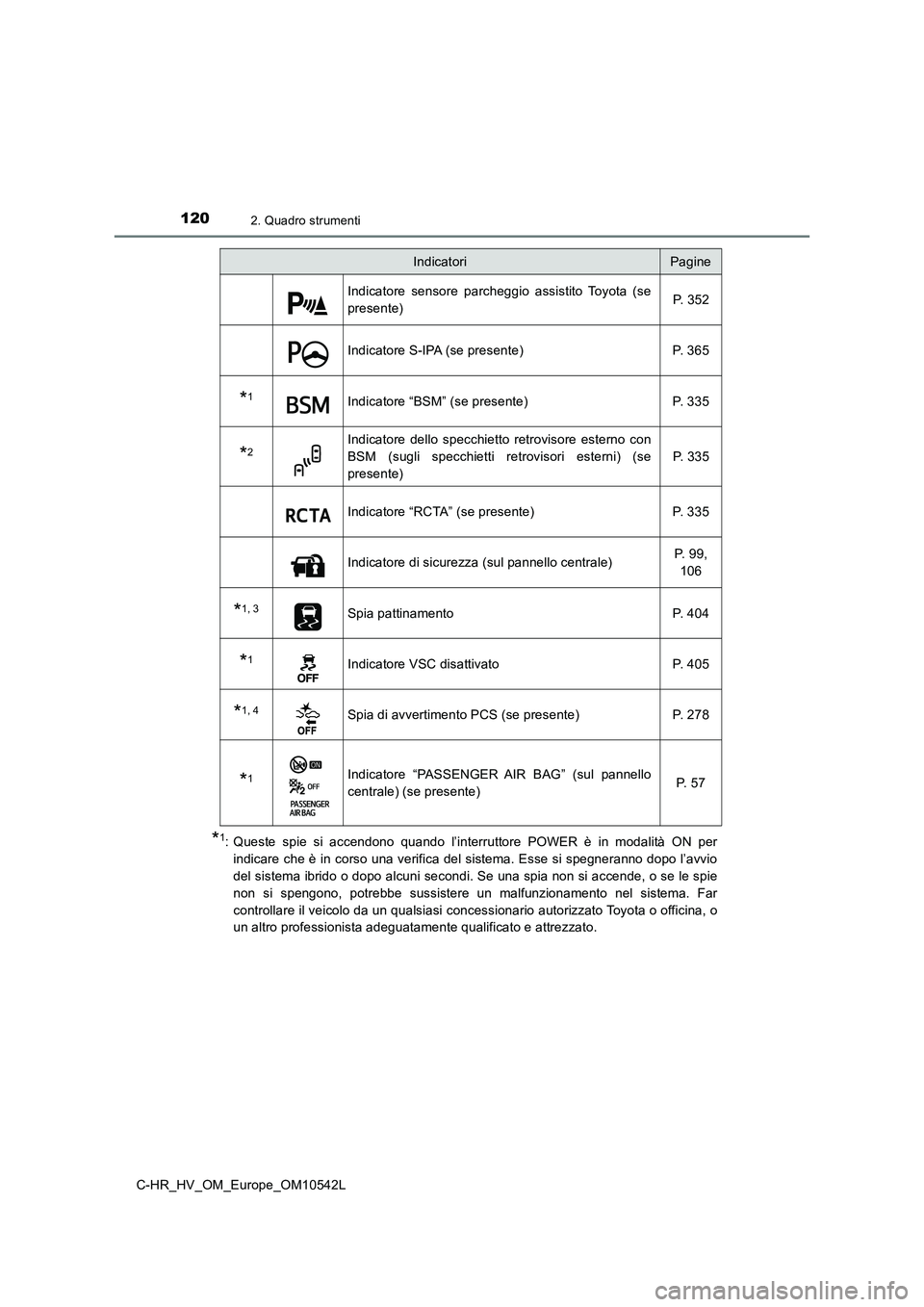

1202. Quadro strumenti
C-HR_HV_OM_Europe_OM10542L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegneranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si accende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Indicatore sensore parcheggio assistito Toyota (se
presente) P. 3 5 2
Indicatore S-IPA (se presente) P. 365
*1Indicatore “BSM” (se presente) P. 335
*2Indicatore dello specchietto retrovisore esterno con
BSM (sugli specchietti retrovisori esterni) (se
presente)
P. 3 3 5
Indicatore “RCTA” (se presente) P. 335
Indicatore di sicurezza (sul pannello centrale) P. 9 9 ,
106
*1, 3Spia pattinamento P. 404
*1Indicatore VSC disattivato P. 405
*1, 4Spia di avvertimento PCS (se presente) P. 278
*1Indicatore “PASSENGER AIR BAG” (sul pannello
centrale) (se presente) P. 5 7
IndicatoriPagine
