3024-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

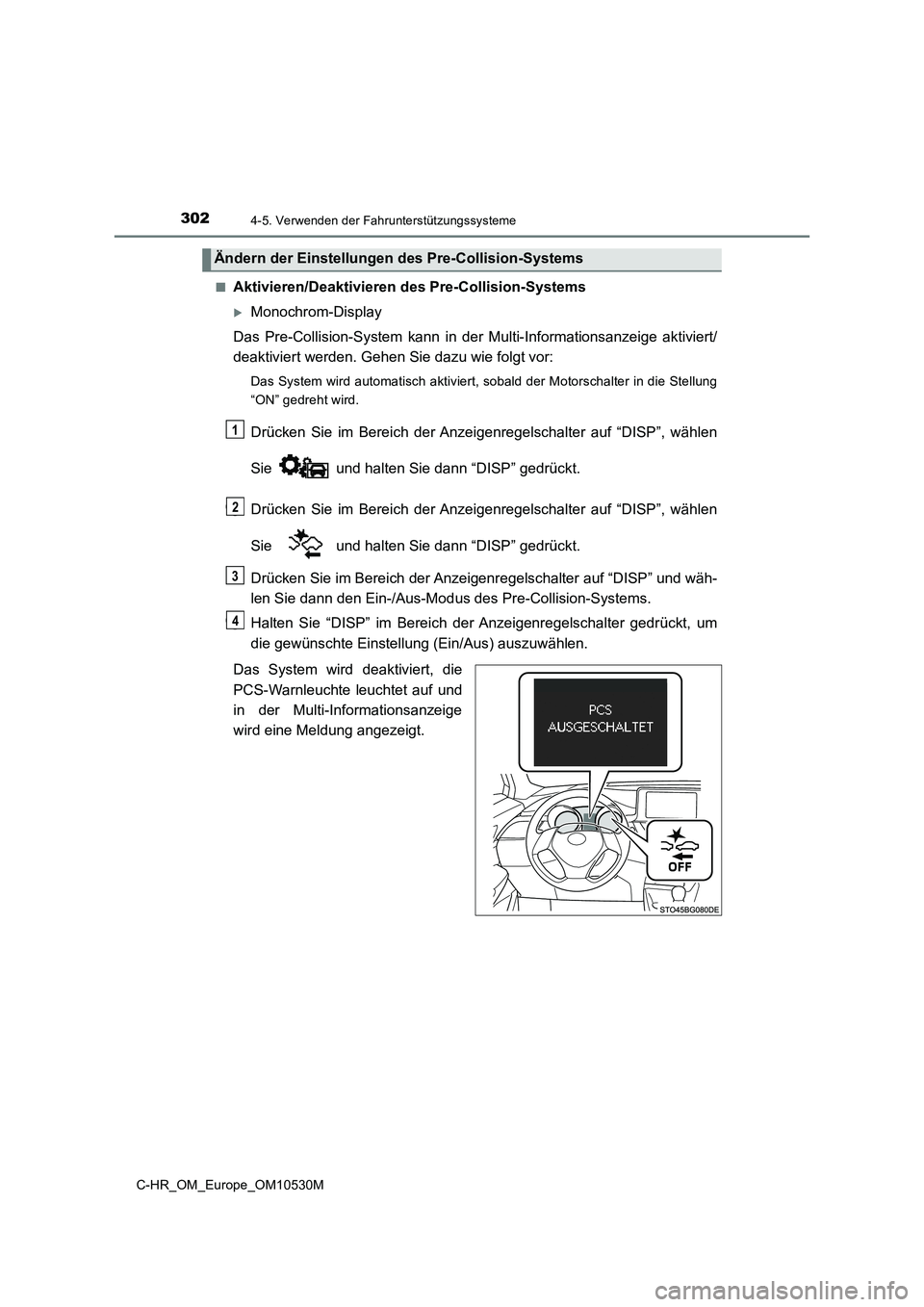

■Aktivieren/Deaktivieren des Pre-Collision-Systems
Monochrom-Display
Das Pre-Collision-System kann in der Multi-Informationsanzeige aktiviert/
deaktiviert werden. Gehen Sie dazu wie folgt vor:
Das System wird automatisch aktiviert, sobald der Motorschalter in die Stellung
“ON” gedreht wird.
Drücken Sie im Bereich der Anzeigenregelschalter auf “DISP”, wählen
Sie und halten Sie dann “DISP” gedrückt.
Drücken Sie im Bereich der Anzeigenregelschalter auf “DISP”, wählen
Sie und halten Sie dann “DISP” gedrückt.
Drücken Sie im Bereich der Anzeigenregelschalter auf “DISP” und wäh-
len Sie dann den Ein-/Aus-Modus des Pre-Collision-Systems.
Halten Sie “DISP” im Bereich der Anzeigenregelschalter gedrückt, um
die gewünschte Einstellung (Ein/Aus) auszuwählen.
Das System wird deaktiviert, die
PCS-Warnleuchte leuchtet auf und
in der Multi-Informationsanzeige
wird eine Meldung angezeigt.
Ändern der Einstellungen des Pre-Collision-Systems
1
22
3
44

3034-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

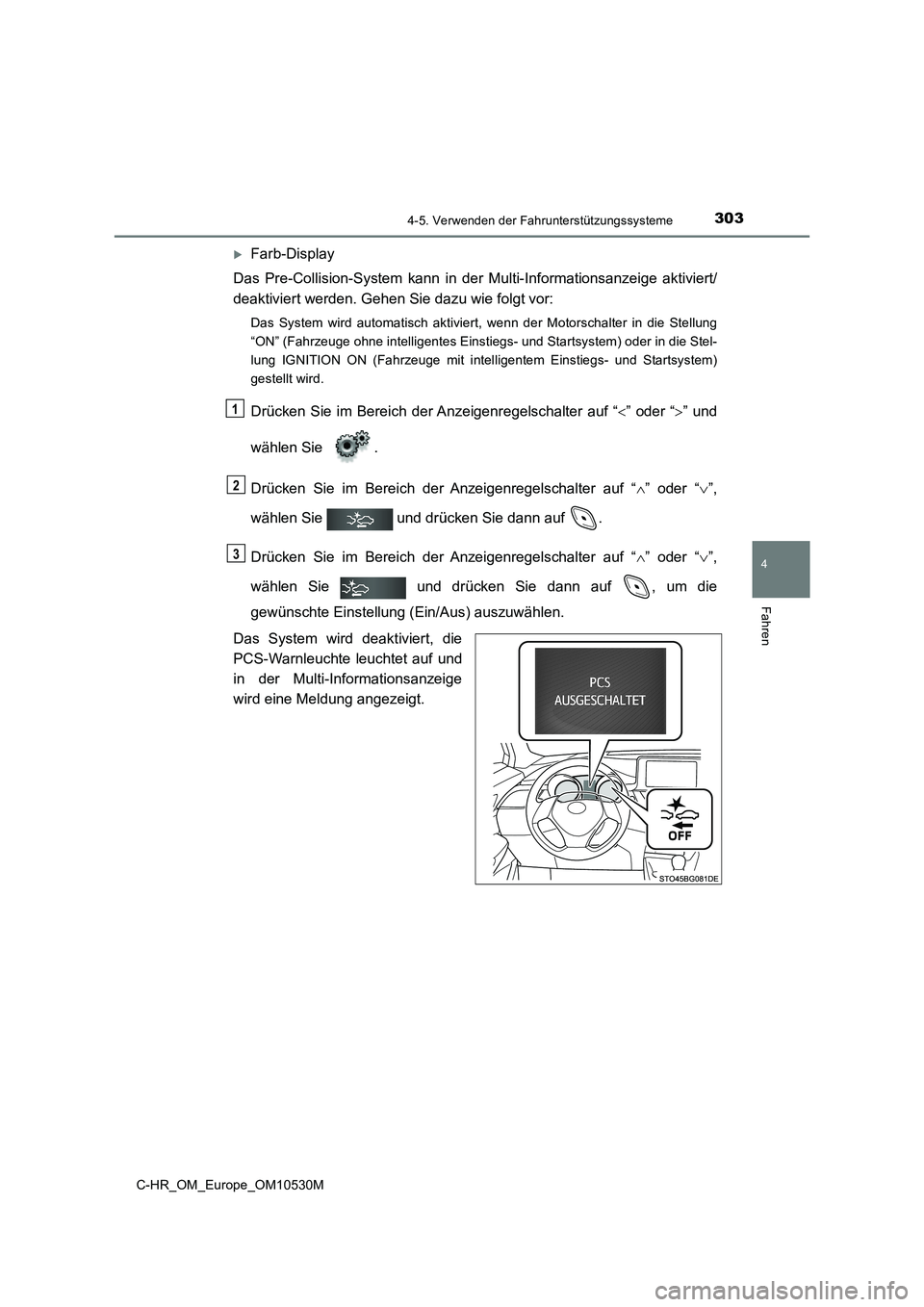

Farb-Display
Das Pre-Collision-System kann in der Multi-Informationsanzeige aktiviert/
deaktiviert werden. Gehen Sie dazu wie folgt vor:
Das System wird automatisch aktiviert, wenn der Motorschalter in die Stellung
“ON” (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder in die Stel-
lung IGNITION ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
gestellt wird.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie und drücken Sie dann auf .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie und drücken Sie dann auf , um die
gewünschte Einstellung (Ein/Aus) auszuwählen.
Das System wird deaktiviert, die
PCS-Warnleuchte leuchtet auf und
in der Multi-Informationsanzeige
wird eine Meldung angezeigt.
1
2
3

3044-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

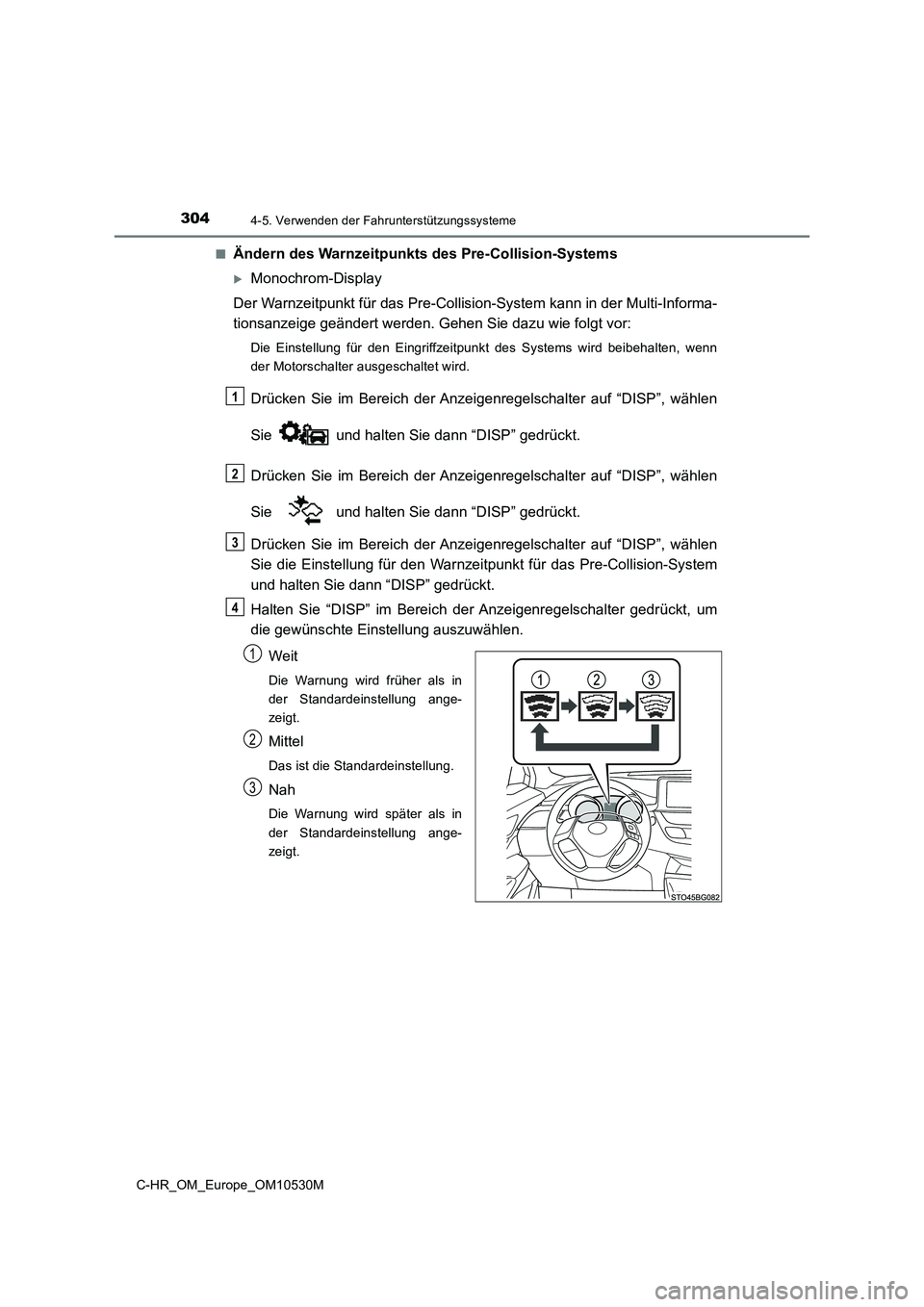

■Ändern des Warnzeitpunkts des Pre-Collision-Systems
Monochrom-Display
Der Warnzeitpunkt für das Pre-Collision-System kann in der Multi-Informa-
tionsanzeige geändert werden. Gehen Sie dazu wie folgt vor:
Die Einstellung für den Eingriffzeitpunkt des Systems wird beibehalten, wenn
der Motorschalter ausgeschaltet wird.
Drücken Sie im Bereich der Anzeigenregelschalter auf “DISP”, wählen
Sie und halten Sie dann “DISP” gedrückt.
Drücken Sie im Bereich der Anzeigenregelschalter auf “DISP”, wählen
Sie und halten Sie dann “DISP” gedrückt.
Drücken Sie im Bereich der Anzeigenregelschalter auf “DISP”, wählen
Sie die Einstellung für den Warnzeitpunkt für das Pre-Collision-System
und halten Sie dann “DISP” gedrückt.
Halten Sie “DISP” im Bereich der Anzeigenregelschalter gedrückt, um
die gewünschte Einstellung auszuwählen.
Weit
Die Warnung wird früher als in
der Standardeinstellung ange-
zeigt.
Mittel
Das ist die Standardeinstellung.
Nah
Die Warnung wird später als in
der Standardeinstellung ange-
zeigt.
1
2
3
4
1
2
3

3054-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

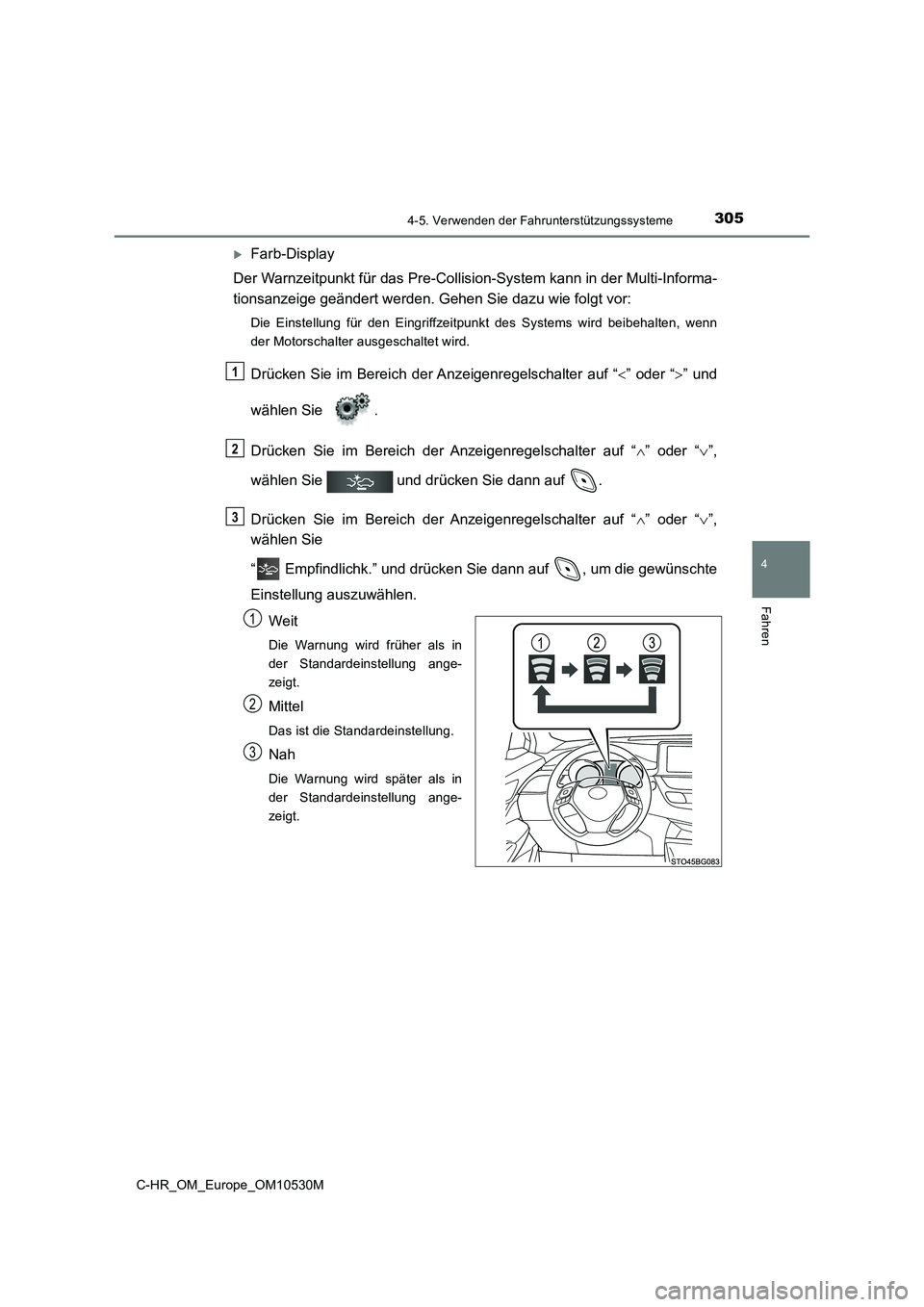

Farb-Display
Der Warnzeitpunkt für das Pre-Collision-System kann in der Multi-Informa-
tionsanzeige geändert werden. Gehen Sie dazu wie folgt vor:
Die Einstellung für den Eingriffzeitpunkt des Systems wird beibehalten, wenn
der Motorschalter ausgeschaltet wird.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie und drücken Sie dann auf .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie
“ Empfindlichk.” und drücken Sie dann auf , um die gewünschte
Einstellung auszuwählen.
Weit
Die Warnung wird früher als in
der Standardeinstellung ange-
zeigt.
Mittel
Das ist die Standardeinstellung.
Nah
Die Warnung wird später als in
der Standardeinstellung ange-
zeigt.
1
2
3
1
2
3

3144-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M
■ Wenn die PCS-Warnleuchte blinkt oder leuchtet und in der Multi-Informationsan-
zeige eine Warnmeldung angezeigt wird
Das Pre-Collision-Sicherheitssystem ist unter Umständen vorübergehend nicht verfüg-
bar oder es liegt möglicherweise eine Störung im System vor.
● In den folgenden Situationen wird die Warnleuchte ausgeschaltet, die Warnung aus-
geblendet und die Betriebsbereitschaft des Systems wiederhergestellt, wenn die nor-
malen Betriebsbedingungen wieder gegeben sind:
• Wenn der Radarsensor oder der Kamerasensor oder der Bereich um einen der
Sensoren heiß ist, wie z. B. in der Sonne
• Wenn der Radarsensor oder der Kamerasensor oder der Bereich um einen der
Sensoren kalt ist, wie z. B. in extrem kalten Umgebungen
• Wenn der Radarsensor oder das Frontgrill-Emblem verschmutzt oder mit Schnee
usw. bedeckt ist
• Wenn der Bereich der Frontscheibe vor dem Kamerasensor beschlagen oder mit
Kondenswasser oder Eis bedeckt ist
(Entfernen von Beschlag auf der Frontscheibe: S. 562, 569)
• Wenn der Kamerasensor verdeckt ist, z. B. bei geöffneter Motorhaube oder wenn
ein Aufkleber an der Frontscheibe im Bereich des Kamerasensors angebracht ist
● Wenn die PCS-Warnleuchte weiterhin blinkt oder leuchtet oder die Warnmeldung
nicht ausgeblendet wird, liegt möglicherweise eine Störung im System vor. Lassen
Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Wenn das VSC deaktiviert ist
● Wenn das VSC deaktiviert ist (S. 464), sind der Pre-Collision-Bremsassistent und
die Pre-Collision-Bremsfunktion ebenfalls deaktiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC AUSGESCHALTET. PCS-BREMSE
NICHT VERFÜGBAR.” (Monochrom-Display)/“VSC ausgeschaltet. PCS-Bremse
nicht verfügbar.” (Farb-Display) wird in der Multi-Informationsanzeige angezeigt.

3204-5. Verwenden der Fahrunterstützungssysteme
C-HR_OM_Europe_OM10530M

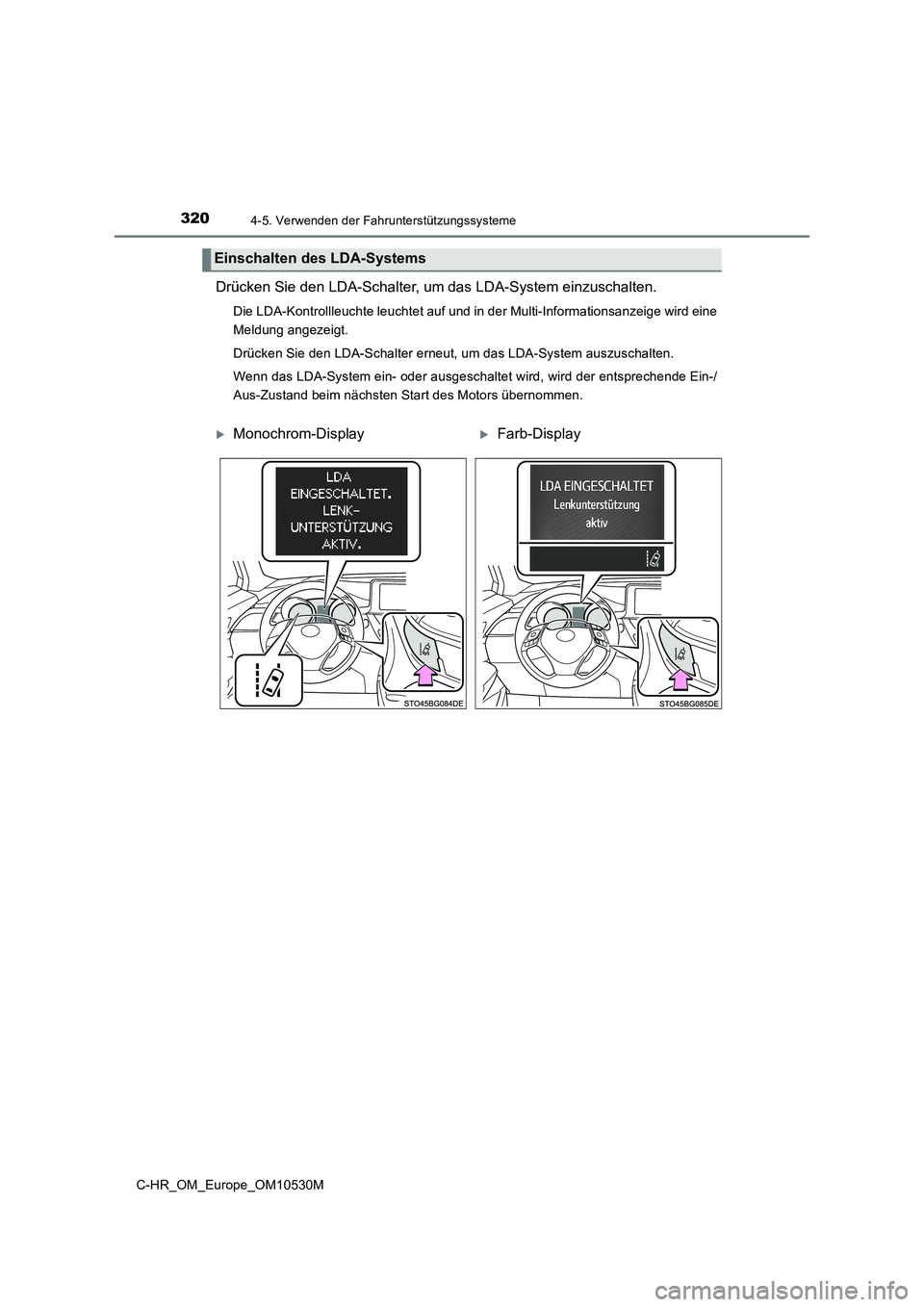

Drücken Sie den LDA-Schalter, um das LDA-System einzuschalten.
Die LDA-Kontrollleuchte leuchtet auf und in der Multi-Informationsanzeige wird eine
Meldung angezeigt.
Drücken Sie den LDA-Schalter erneut, um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder ausgeschaltet wird, wird der entsprechende Ein-/
Aus-Zustand beim nächsten Start des Motors übernommen.
Einschalten des LDA-Systems
Monochrom-DisplayFarb-Display

3214-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

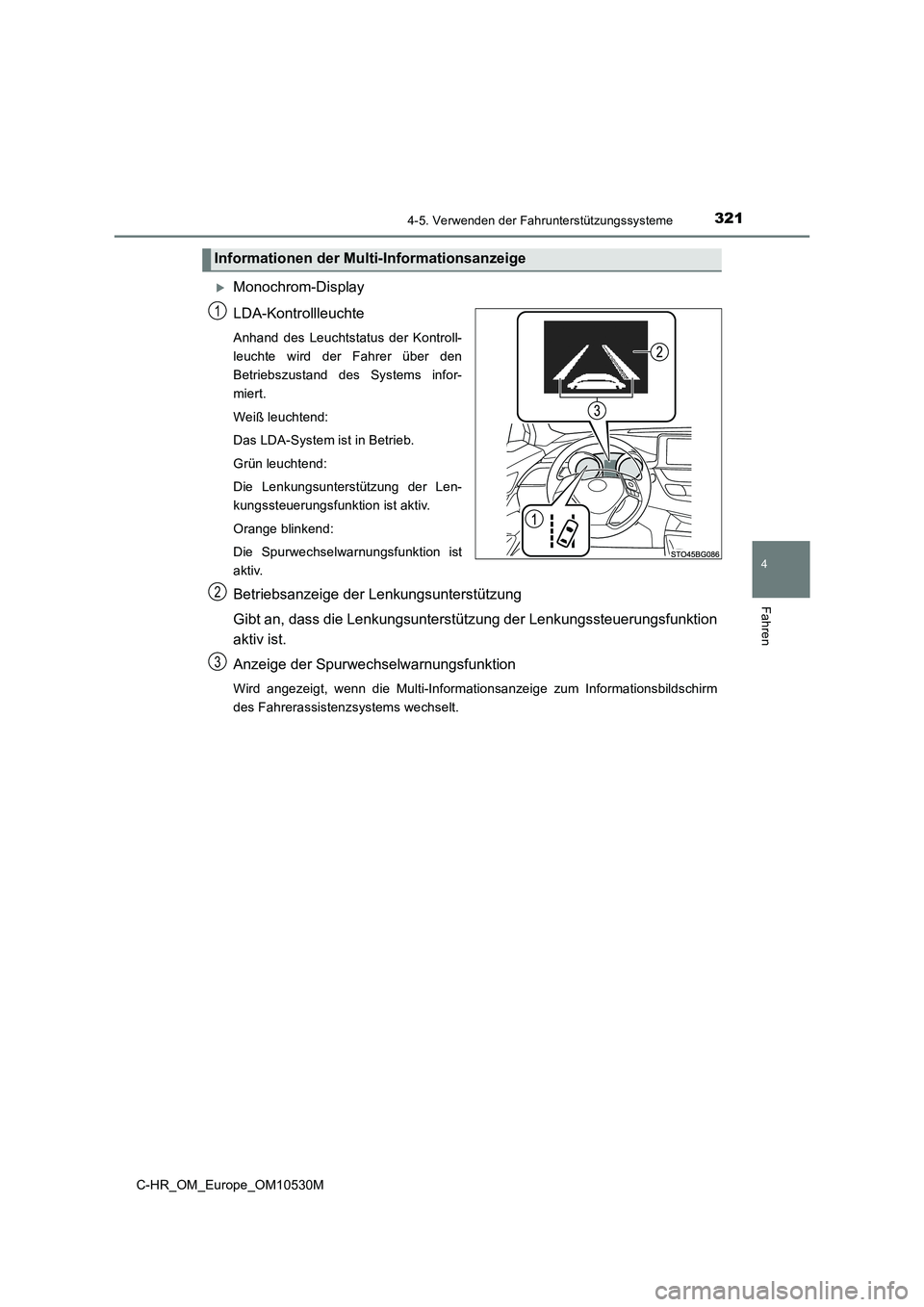

Monochrom-Display
LDA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den
Betriebszustand des Systems infor-
miert.
Weiß leuchtend:
Das LDA-System ist in Betrieb.
Grün leuchtend:
Die Lenkungsunterstützung der Len-
kungssteuerungsfunktion ist aktiv.
Orange blinkend:
Die Spurwechselwarnungsfunktion ist
aktiv.
Betriebsanzeige der Lenkungsunterstützung
Gibt an, dass die Lenkungsunterstützung der Lenkungssteuerungsfunktion
aktiv ist.
Anzeige der Spurwechselwarnungsfunktion
Wird angezeigt, wenn die Multi-Informationsanzeige zum Informationsbildschirm
des Fahrerassistenzsystems wechselt.
Informationen der Mult i-Informationsanzeige
1
2
3

3234-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_OM_Europe_OM10530M

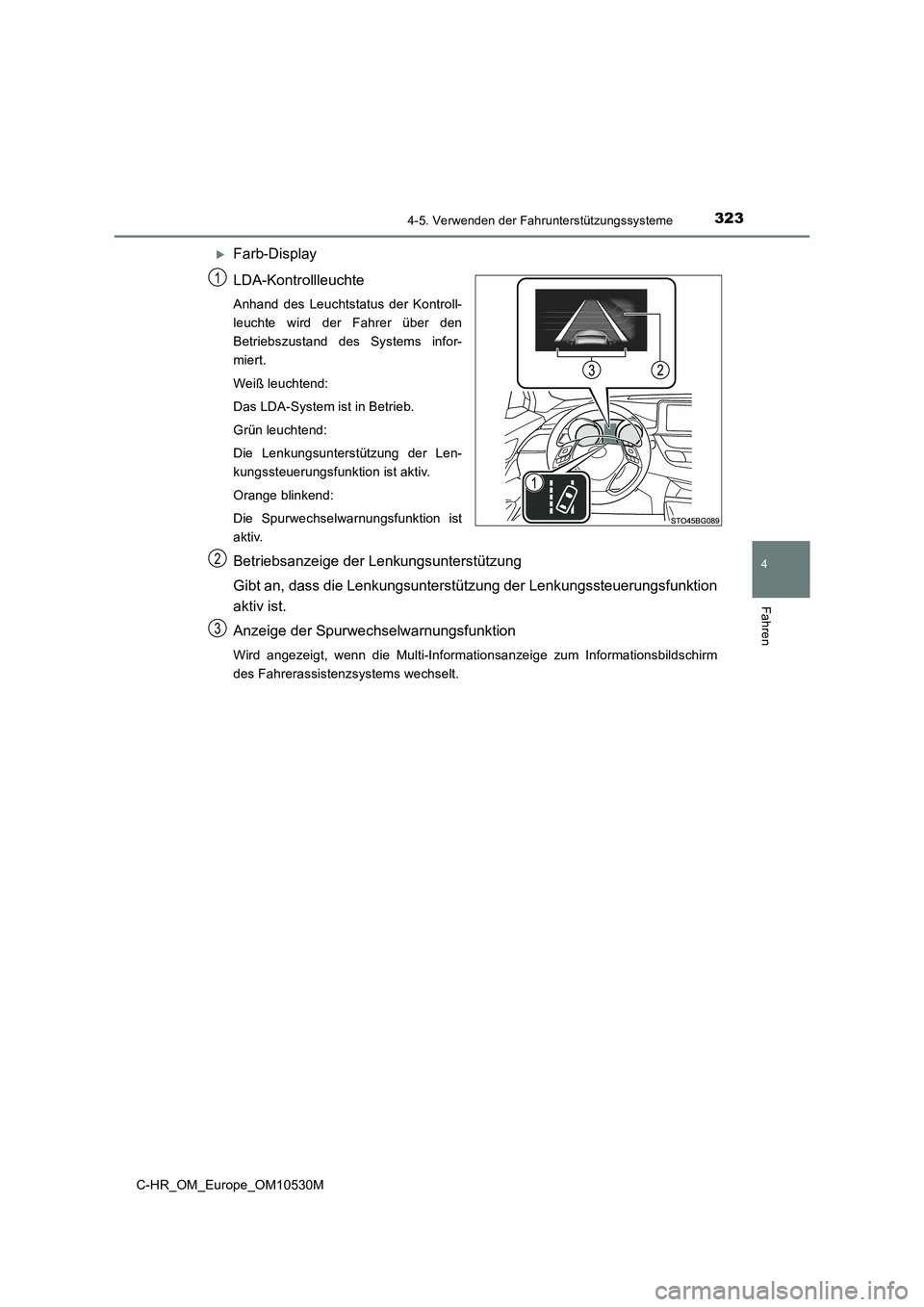

Farb-Display
LDA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den
Betriebszustand des Systems infor-
miert.
Weiß leuchtend:
Das LDA-System ist in Betrieb.
Grün leuchtend:
Die Lenkungsunterstützung der Len-
kungssteuerungsfunktion ist aktiv.
Orange blinkend:
Die Spurwechselwarnungsfunktion ist
aktiv.
Betriebsanzeige der Lenkungsunterstützung
Gibt an, dass die Lenkungsunterstützung der Lenkungssteuerungsfunktion
aktiv ist.
Anzeige der Spurwechselwarnungsfunktion
Wird angezeigt, wenn die Multi-Informationsanzeige zum Informationsbildschirm
des Fahrerassistenzsystems wechselt.
1
2
3
