2017 TOYOTA C-HR sensor

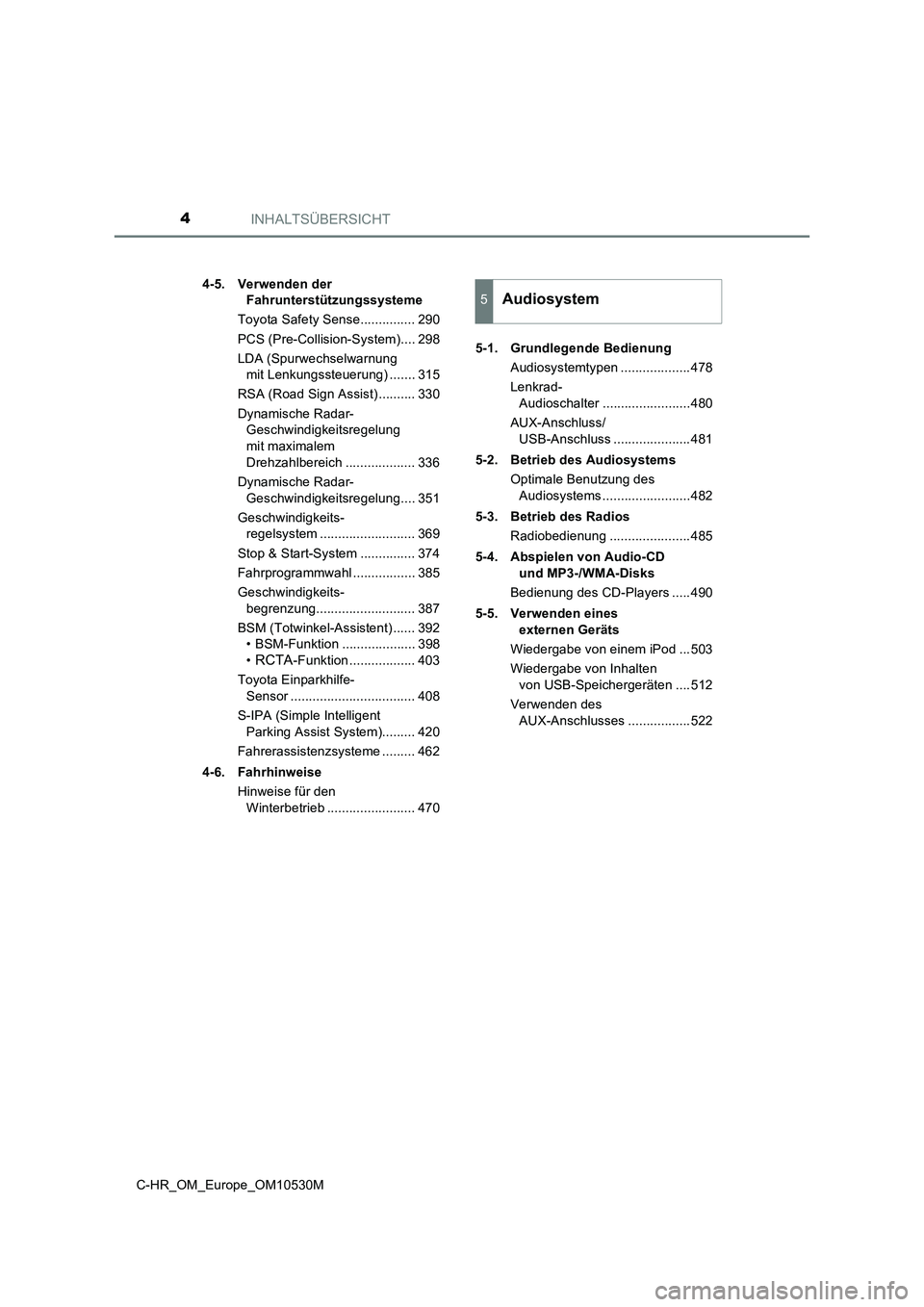

INHALTSÜBERSICHT4
C-HR_OM_Europe_OM10530M
4-5. Verwenden der
Fahrunterstützungssysteme
Toyota Safety Sense............... 290
PCS (Pre-Collision-System).... 298
LDA (Spurwechselwarnung
mit Lenkungssteuerung) ....... 315
RSA (Road Sign Assist) .......... 330
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem
Drehzahlbereich ................... 336
Dynamische Radar-
Geschwindigkeitsregelung.... 351
Geschwindigkeits-
regelsystem .......................... 369
Stop & Start-System ............... 374
Fahrprogrammwahl ................. 385
Geschwindigkeits-
begrenzung........................... 387
BSM (Totwinkel-Assistent) ...... 392
• BSM-Funktion .................... 398
•RCTA-Funktion .................. 403
Toyota Einparkhilfe-
Sensor .................................. 408
S-IPA (Simple Intelligent
Parking Assist System)......... 420
Fahrerassistenzsysteme ......... 462
4-6. Fahrhinweise
Hinweise für den
Winterbetrieb ........................ 470
5-1. Grundlegende Bedienung
Audiosystemtypen ...................478
Lenkrad-
Audioschalter ........................480
AUX-Anschluss/
USB-Anschluss .....................481
5-2. Betrieb des Audiosystems
Optimale Benutzung des
Audiosystems ........................482
5-3. Betrieb des Radios
Radiobedienung ......................485
5-4. Abspielen von Audio-CD
und MP3-/WMA-Disks
Bedienung des CD-Players .....490
5-5. Verwenden eines
externen Geräts
Wiedergabe von einem iPod ...503
Wiedergabe von Inhalten
von USB-Speichergeräten ....512
Verwenden des
AUX-Anschlusses .................522
5Audiosystem

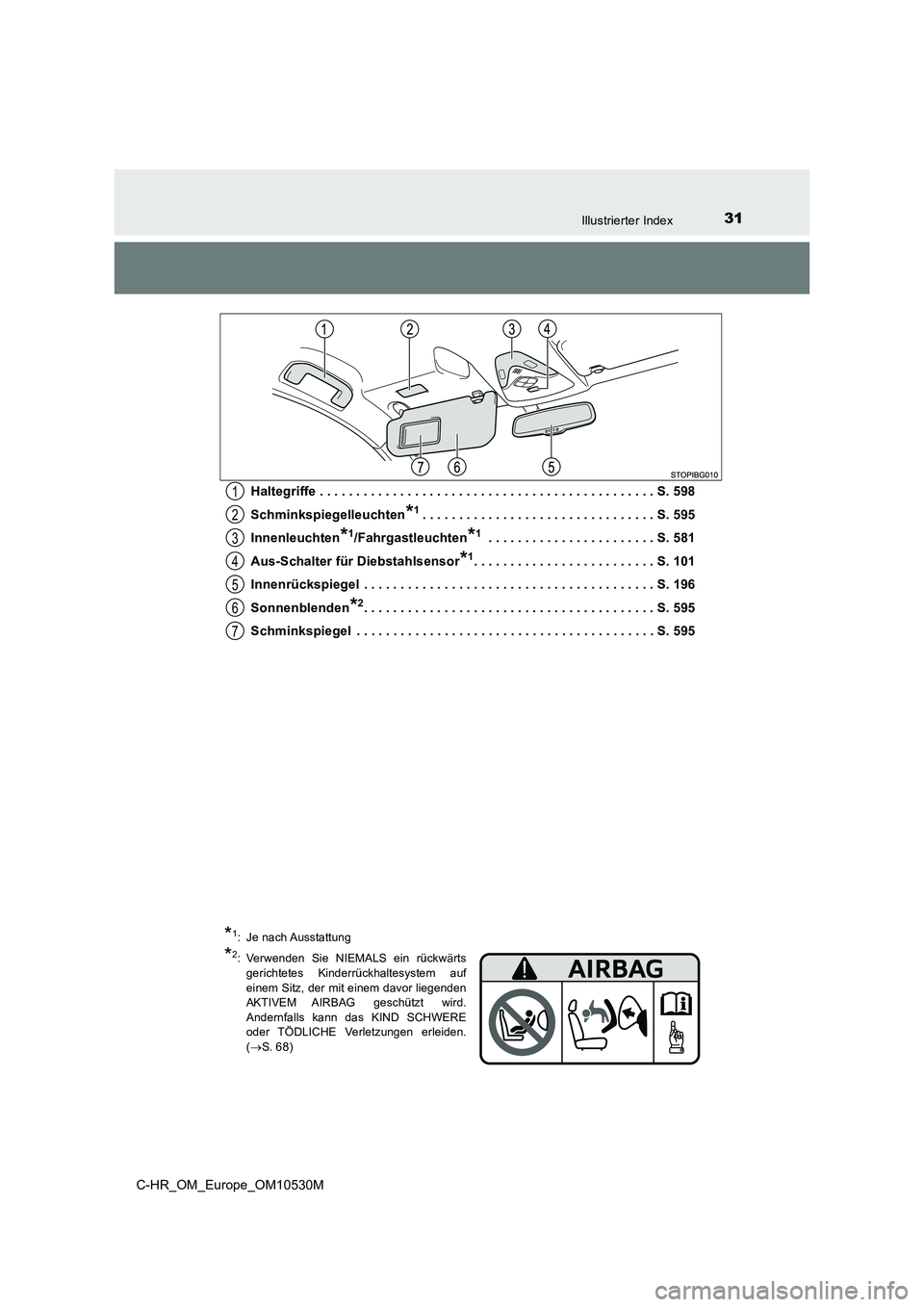

31Illustrierter Index
C-HR_OM_Europe_OM10530MHaltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Schminkspiegelleuchten
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 595
Innenleuchten
*1/Fahrgastleuchten*1 . . . . . . . . . . . . . . . . . . . . . . . S. 581
Aus-Schalter für Diebstahlsensor
*1. . . . . . . . . . . . . . . . . . . . . . . . . S. 101
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 196
Sonnenblenden
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 595
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 595
1
2
3
4
5
6
7
*1: Je nach Ausstattung
*2: Verwenden Sie NIEMALS ein rückwärts gerichtetes Kinderrückhaltesystem auf
einem Sitz, der mit einem davor liegenden
AKTIVEM AIRBAG geschützt wird.
Andernfalls kann das KIND SCHWERE
oder TÖDLICHE Verletzungen erleiden.
( S. 68)

451-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_OM_Europe_OM10530M
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Die SRS-Airbags werden v on der Airbag-Auslöseeinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Aufblasvor-
richtungen die Airbags schnell mit ungiftigem Gas, um die Bewegung der
Insassen aufzufangen.
Frontalaufprallsensoren
Manueller Airbag-Ein/Aus-Schal-
ter (je nach Ausstattung)
Beifahrer-Airbag
Anzeige “PASSENGER AIR
BAG” (je nach Ausstattung)
Seitenaufprallsensoren (vorn)
Seitenaufprallsensoren (Vorder-
tür)
Gurtstraffer und Gurtkraftbegren-
zer (vorn)
Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
Lagegeber des Fahrersitzes (je
nach Ausstattung)
Fahrer-Airbag
Knie-Airbag Fahrerseite (je nach
Ausstattung)
SRS-Warnleuchte
Airbag-Auslöseeinheit
Gurtstraffer und Gurtkraftbegren-
zer (äußere Rücksitze) (je nach
Ausstattung)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

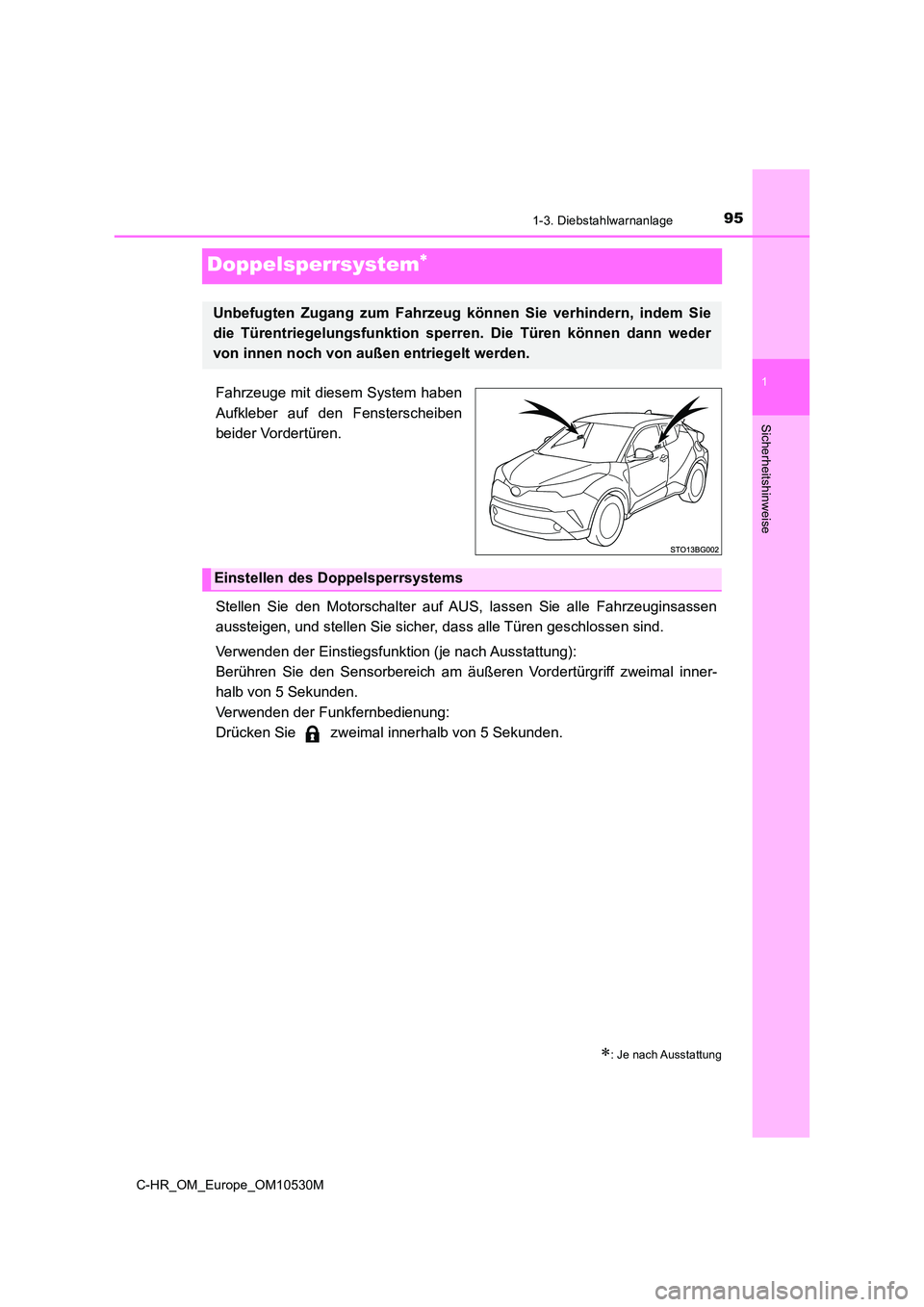

951-3. Diebstahlwarnanlage
1
Sicherheitshinweise
C-HR_OM_Europe_OM10530M
Doppelsperrsystem
Fahrzeuge mit diesem System haben
Aufkleber auf den Fensterscheiben
beider Vordertüren.
Stellen Sie den Motorschalter auf AUS, lassen Sie alle Fahrzeuginsassen
aussteigen, und stellen Sie sicher, dass alle Türen geschlossen sind.
Verwenden der Einstiegsfunktion (je nach Ausstattung):
Berühren Sie den Sensorbereich am äuß eren Vordertürgriff zweimal inner-
halb von 5 Sekunden.
Verwenden der Funkfernbedienung:
Drücken Sie zweimal innerhalb von 5 Sekunden.
: Je nach Ausstattung
Unbefugten Zugang zum Fahrzeug können Sie verhindern, indem Sie
die Türentriegelungsfunktion sperren. Die Türen können dann weder
von innen noch von außen entriegelt werden.
Einstellen des Doppelsperrsystems

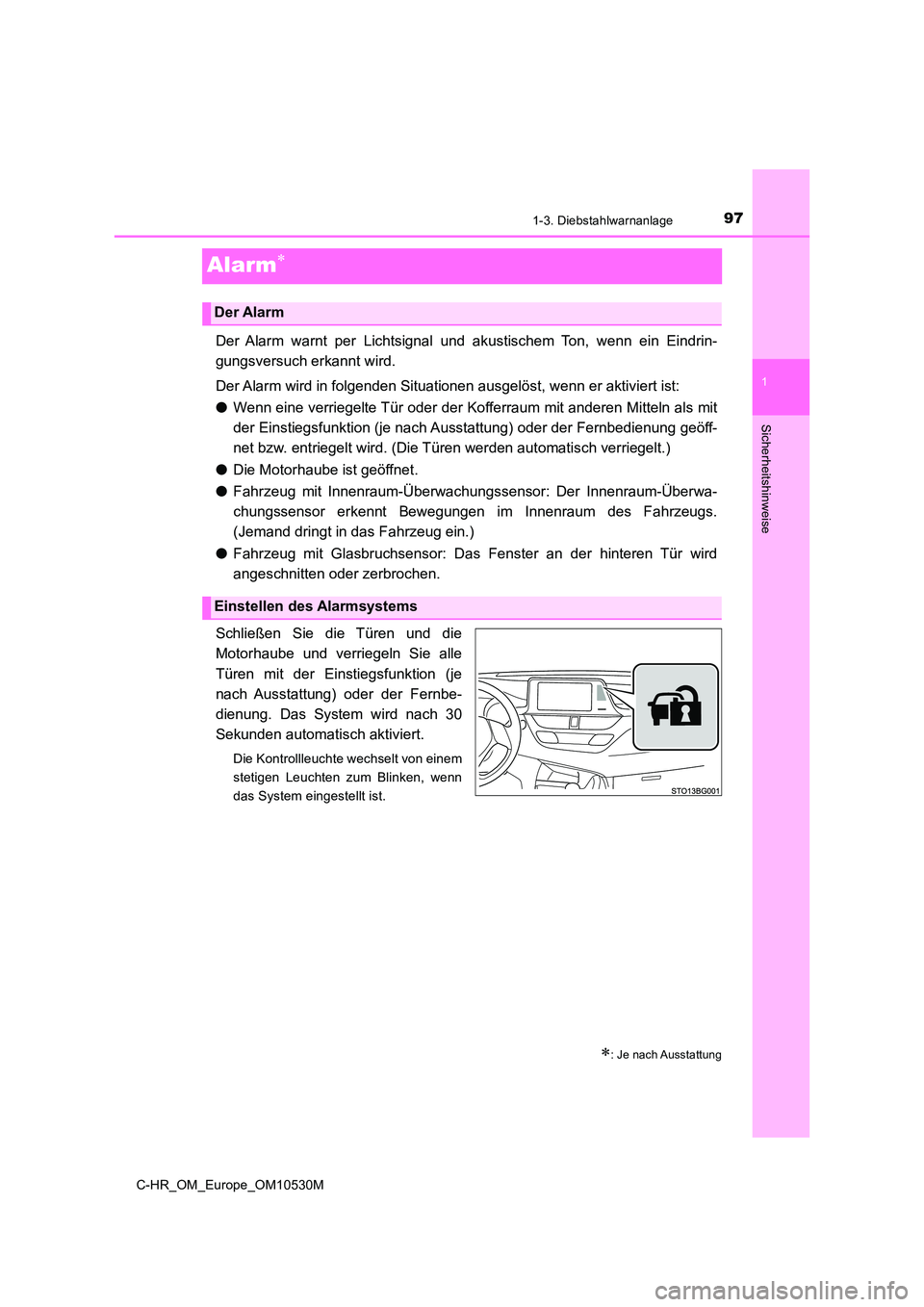

971-3. Diebstahlwarnanlage
1
Sicherheitshinweise
C-HR_OM_Europe_OM10530M
Alarm
Der Alarm warnt per Lichtsignal und akustischem Ton, wenn ein Eindrin-
gungsversuch erkannt wird.
Der Alarm wird in folgenden Situationen ausgelöst, wenn er aktiviert ist:
● Wenn eine verriegelte Tür oder der Kofferraum mit anderen Mitteln als mit
der Einstiegsfunktion (je nach Ausstattung) oder der Fernbedienung geöff-
net bzw. entriegelt wird. (Die Türen werden automatisch verriegelt.)
● Die Motorhaube ist geöffnet.
● Fahrzeug mit Innenraum-Überwachungssensor: Der Innenraum-Überwa-
chungssensor erkennt Bewegungen im Innenraum des Fahrzeugs.
(Jemand dringt in das Fahrzeug ein.)
● Fahrzeug mit Glasbruchsensor: Das Fenster an der hinteren Tür wird
angeschnitten oder zerbrochen.
Schließen Sie die Türen und die
Motorhaube und verriegeln Sie alle
Türen mit der Einstiegsfunktion (je
nach Ausstattung) oder der Fernbe-
dienung. Das System wird nach 30
Sekunden automatisch aktiviert.
Die Kontrollleuchte wechselt von einem
stetigen Leuchten zum Blinken, wenn
das System eingestellt ist.
: Je nach Ausstattung
Der Alarm
Einstellen des Alarmsystems

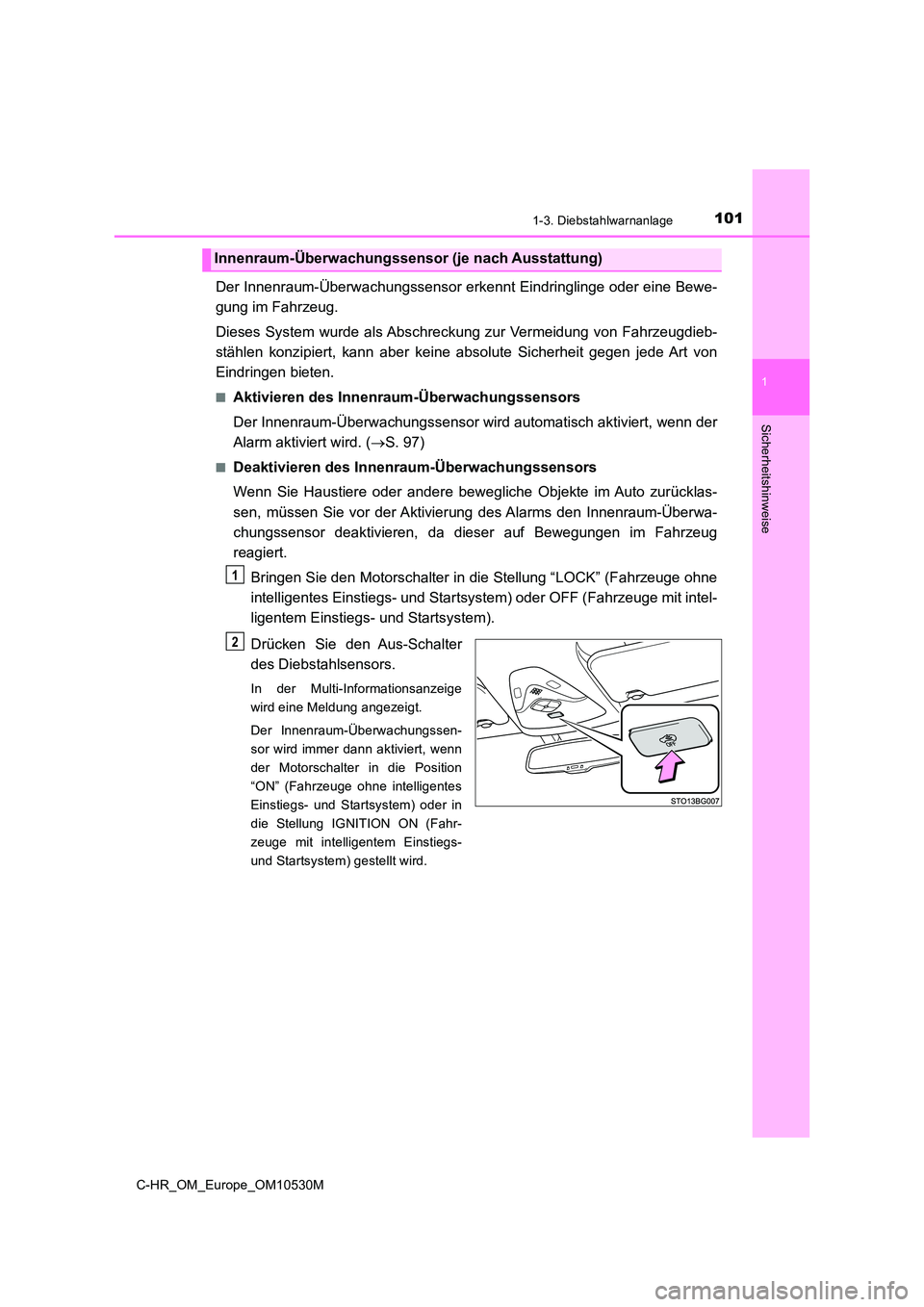

1011-3. Diebstahlwarnanlage
1
Sicherheitshinweise
C-HR_OM_Europe_OM10530M
Der Innenraum-Überwachungssensor erkennt Eindringlinge oder eine Bewe-
gung im Fahrzeug.
Dieses System wurde als Abschreckung zur Vermeidung von Fahrzeugdieb-
stählen konzipiert, kann aber keine absolute Sicherheit gegen jede Art von
Eindringen bieten.
■Aktivieren des Innenraum-Überwachungssensors
Der Innenraum-Überwachungssensor wird automatisch aktiviert, wenn der
Alarm aktiviert wird. ( S. 97)
■Deaktivieren des Innenraum-Überwachungssensors
Wenn Sie Haustiere oder andere bewegliche Objekte im Auto zurücklas-
sen, müssen Sie vor der Aktivier ung des Alarms den Innenraum-Überwa-
chungssensor deaktivieren, da dieser auf Bewegungen im Fahrzeug
reagiert.
Bringen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intel-
ligentem Einstiegs- und Startsystem).
Drücken Sie den Aus-Schalter
des Diebstahlsensors.
In der Multi-Informationsanzeige
wird eine Meldung angezeigt.
Der Innenraum-Überwachungssen-
sor wird immer dann aktiviert, wenn
der Motorschalter in die Position
“ON” (Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem) oder in
die Stellung IGNITION ON (Fahr-
zeuge mit intelligentem Einstiegs-
und Startsystem) gestellt wird.
Innenraum-Überwachungssensor (je nach Ausstattung)
1
2

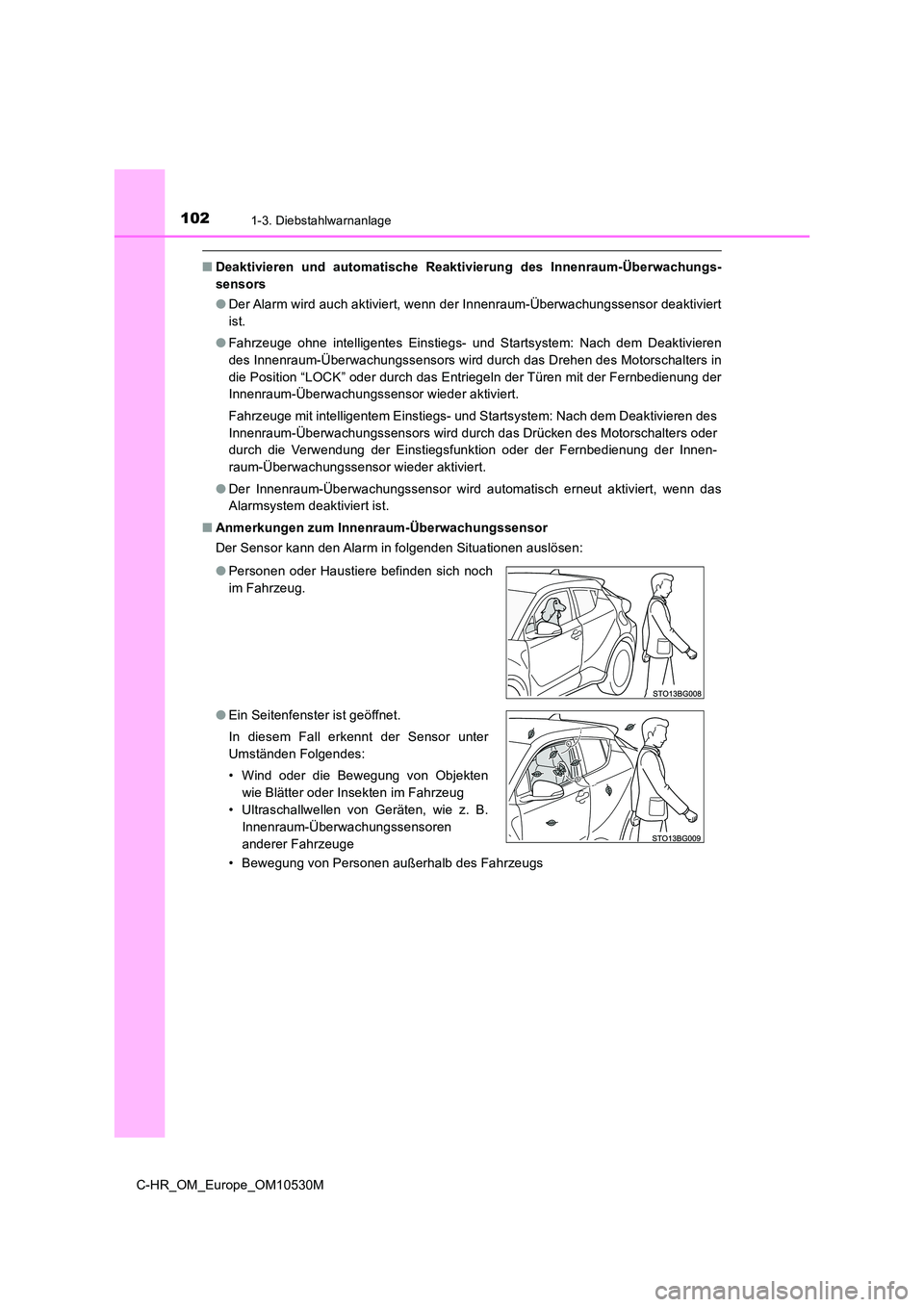

1021-3. Diebstahlwarnanlage
C-HR_OM_Europe_OM10530M
■Deaktivieren und automatische Reaktivierung des Innenraum-Überwachungs-
sensors
● Der Alarm wird auch aktiviert, wenn der Innenraum-Überwachungssensor deaktiviert
ist.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Nach dem Deaktivieren
des Innenraum-Überwachungssensors wird durch das Drehen des Motorschalters in
die Position “LOCK” oder durch das Entriegeln der Türen mit der Fernbedienung der
Innenraum-Überwachungssensor wieder aktiviert.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Nach dem Deaktivieren des
Innenraum-Überwachungssensors wird durch das Drücken des Motorschalters oder
durch die Verwendung der Einstiegsfunktion oder der Fernbedienung der Innen-
raum-Überwachungssensor wieder aktiviert.
● Der Innenraum-Überwachungssensor wird automatisch erneut aktiviert, wenn das
Alarmsystem deaktiviert ist.
■ Anmerkungen zum Innenraum-Überwachungssensor
Der Sensor kann den Alarm in folgenden Situationen auslösen:
• Bewegung von Personen außerhalb des Fahrzeugs
● Personen oder Haustiere befinden sich noch
im Fahrzeug.
● Ein Seitenfenster ist geöffnet.
In diesem Fall erkennt der Sensor unter
Umständen Folgendes:
• Wind oder die Bewegung von Objekten
wie Blätter oder Insekten im Fahrzeug
• Ultraschallwellen von Geräten, wie z. B.
Innenraum-Überwachungssensoren
anderer Fahrzeuge

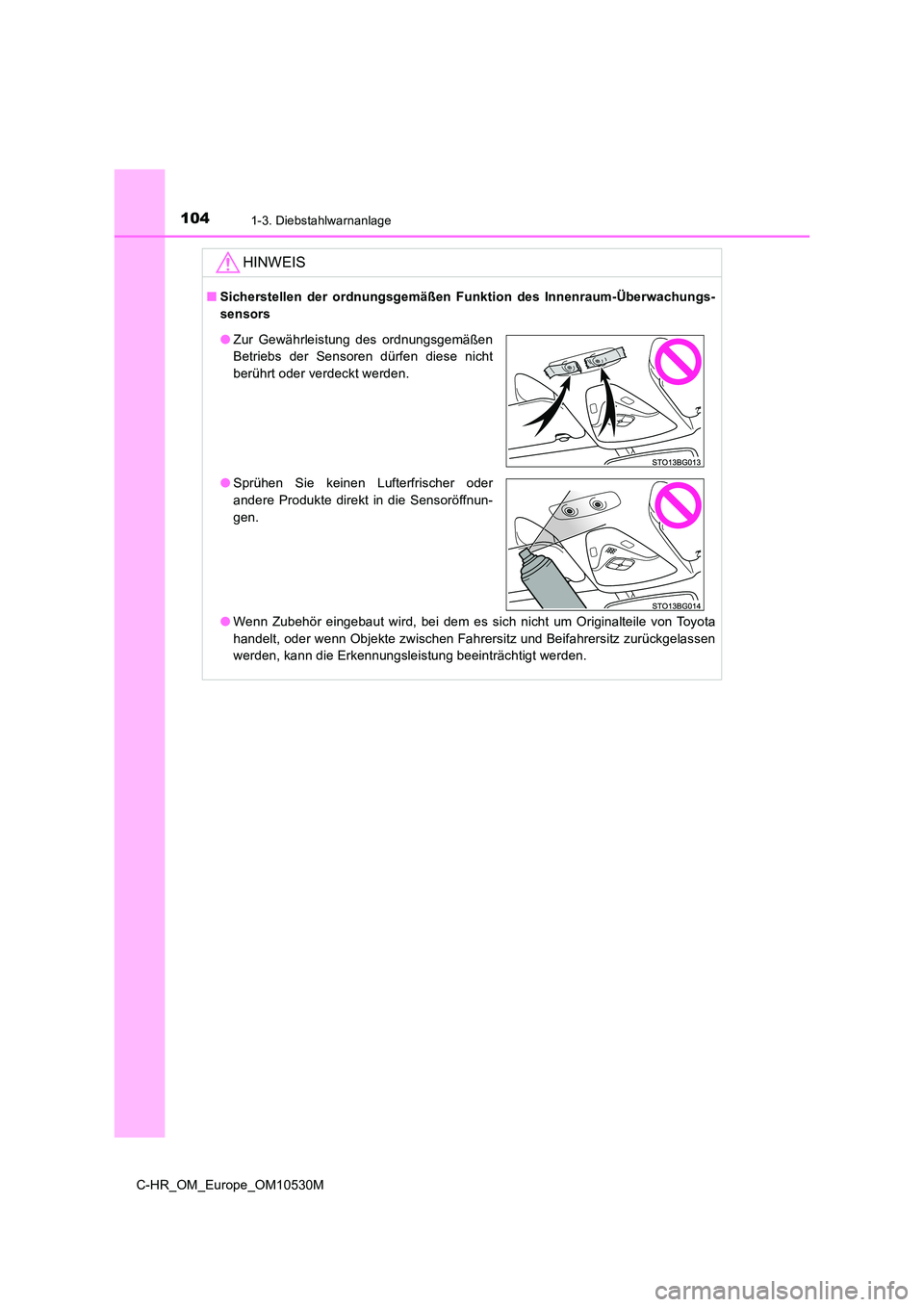

1041-3. Diebstahlwarnanlage
C-HR_OM_Europe_OM10530M
HINWEIS
■Sicherstellen der ordnungsgemäßen Funktion des Innenraum-Überwachungs-
sensors
● Wenn Zubehör eingebaut wird, bei dem es sich nicht um Originalteile von Toyota
handelt, oder wenn Objekte zwischen Fahrersitz und Beifahrersitz zurückgelassen
werden, kann die Erkennungsleistung beeinträchtigt werden.
● Zur Gewährleistung des ordnungsgemäßen
Betriebs der Sensoren dürfen diese nicht
berührt oder verdeckt werden.
● Sprühen Sie keinen Lufterfrischer oder
andere Produkte direkt in die Sensoröffnun-
gen.
