2017 TOYOTA C-HR display

1282. Kombiinstrument
C-HR_OM_Europe_OM10530M

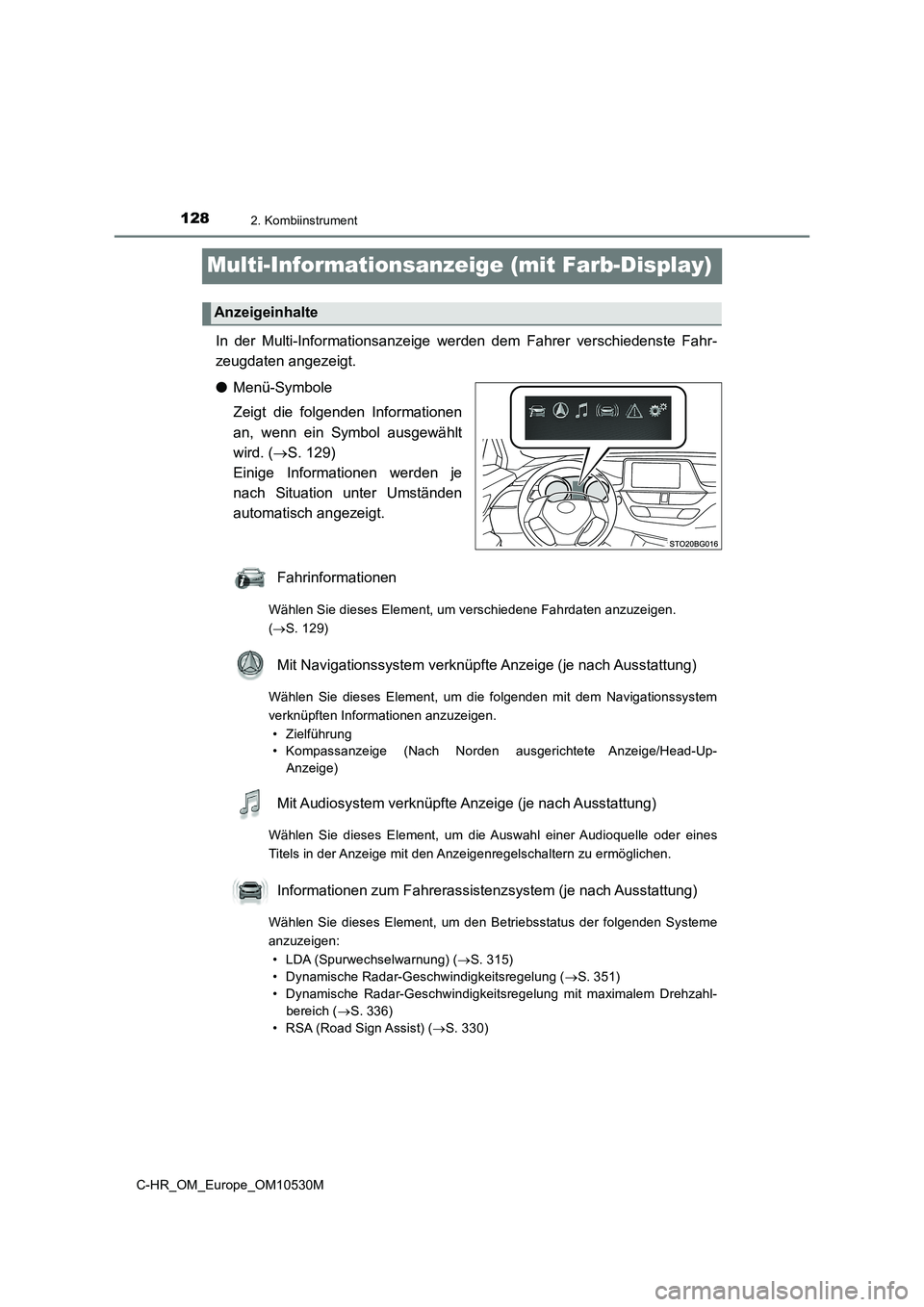

Multi-Informationsanzeige (mit Farb-Display)
In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
● Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. ( S. 129)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
( S. 129)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung) ( S. 315)
• Dynamische Radar-Geschwindigkeitsregelung ( S. 351)
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahl-
bereich ( S. 336)
• RSA (Road Sign Assist) ( S. 330)
Anzeigeinhalte

1292. Kombiinstrument
2
Kombiinstrument
C-HR_OM_Europe_OM10530M

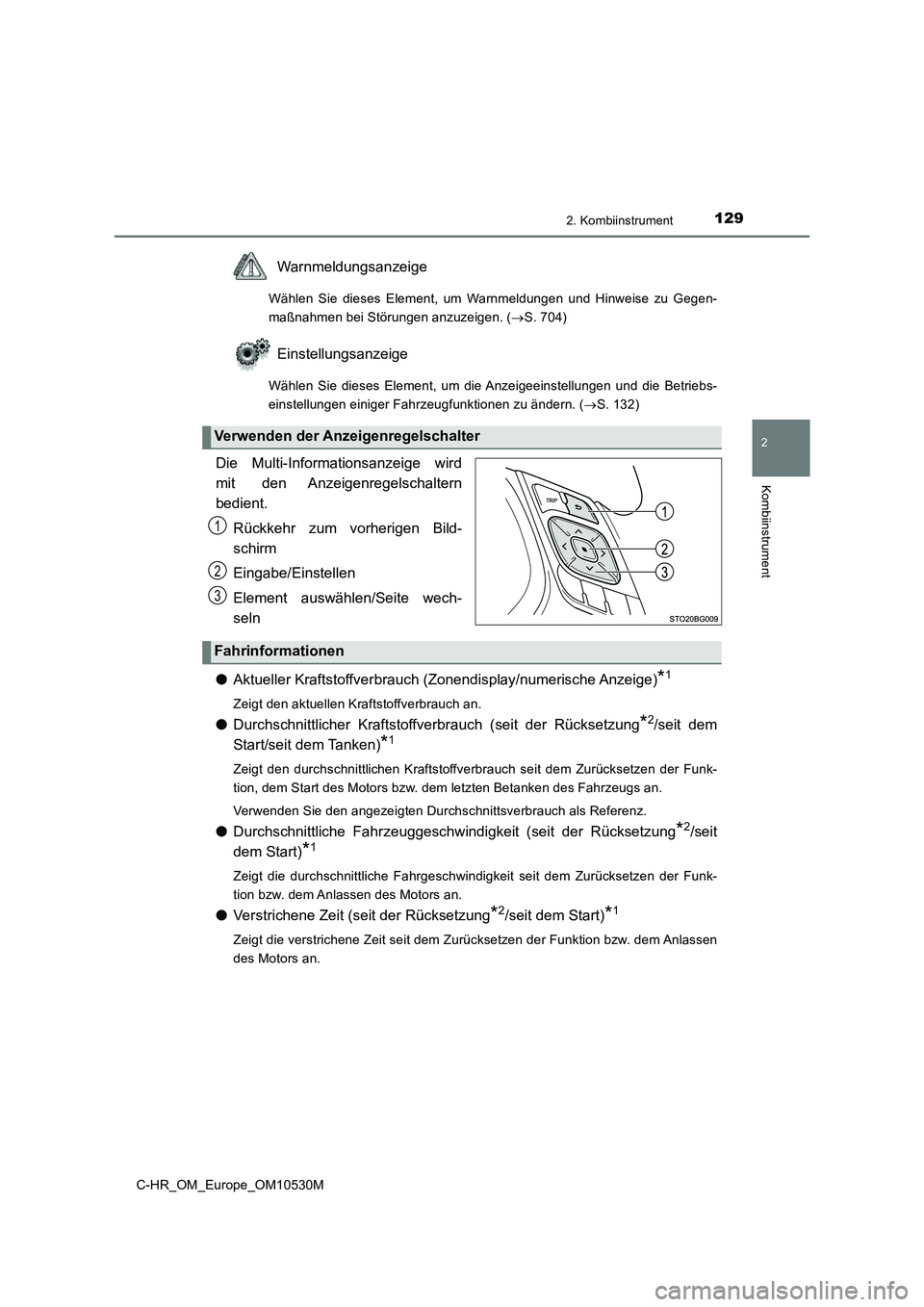

Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. ( S. 704)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. ( S. 132)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Rückkehr zum vorherigen Bild-
schirm
Eingabe/Einstellen
Element auswählen/Seite wech-
seln
● Aktueller Kraftstoffverbrauch (Zonendisplay/numerische Anzeige)*1
Zeigt den aktuellen Kraftstoffverbrauch an.
●Durchschnittlicher Kraftstoffverbrauch (seit der Rücksetzung*2/seit dem
Start/seit dem Tanken)*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Motors bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
● Durchschnittliche Fahrzeuggeschwindigkeit (seit der Rücksetzung*2/seit
dem Start)*1
Zeigt die durchschnittliche Fahrgeschwindigkeit seit dem Zurücksetzen der Funk-
tion bzw. dem Anlassen des Motors an.
● Verstrichene Zeit (seit der Rücksetzung*2/seit dem Start)*1
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Anlassen
des Motors an.
Verwenden der Anzeigenregelschalter
1
2
3
Fahrinformationen

1302. Kombiinstrument
C-HR_OM_Europe_OM10530M

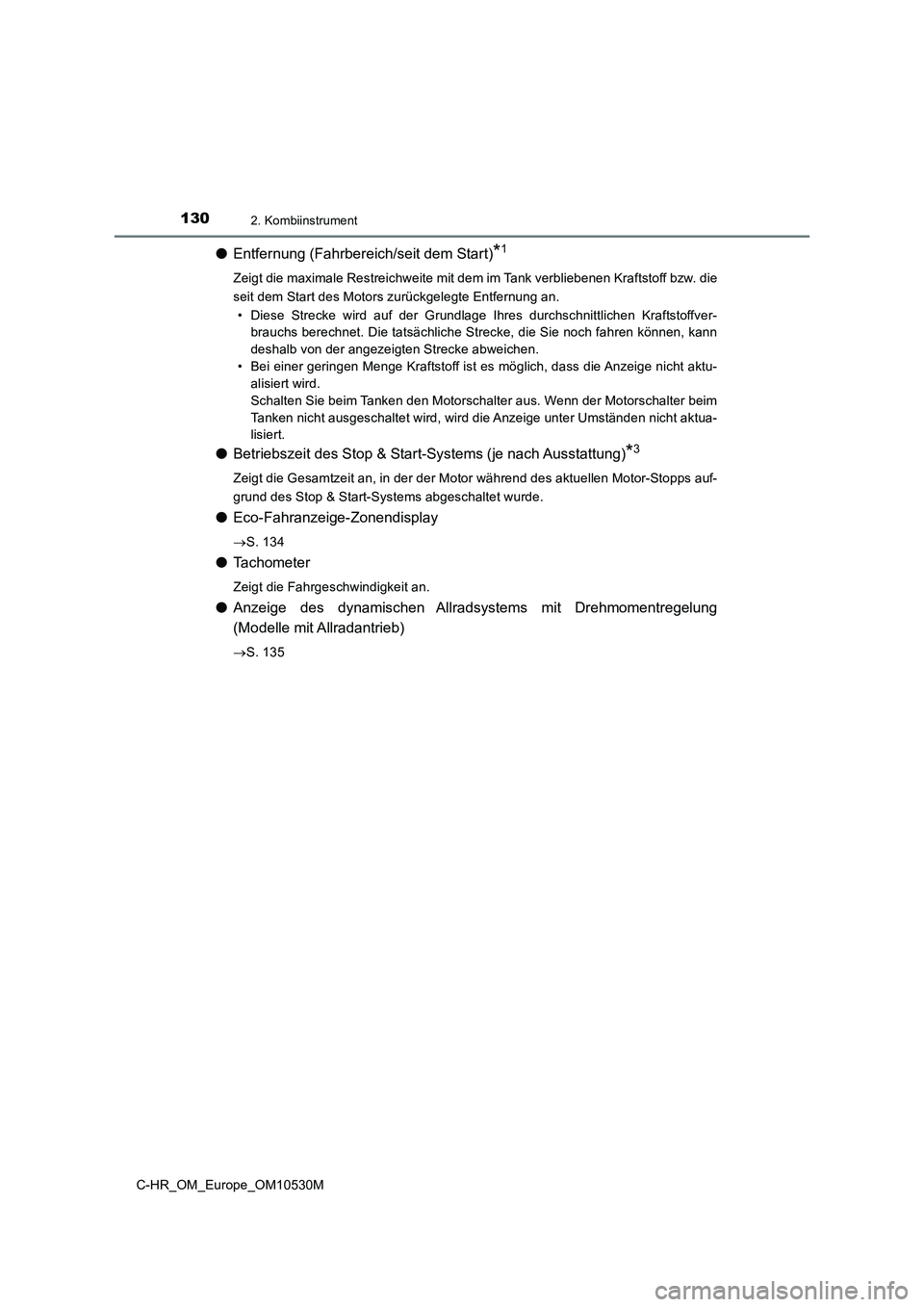

●Entfernung (Fahrbereich/seit dem Start)*1
Zeigt die maximale Restreichweite mit dem im Tank verbliebenen Kraftstoff bzw. die
seit dem Start des Motors zurückgelegte Entfernung an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Motorschalter aus. Wenn der Motorschalter beim
Tanken nicht ausgeschaltet wird, wird die Anzeige unter Umständen nicht aktua-
lisiert.
● Betriebszeit des Stop & Start-Systems (je nach Ausstattung)*3
Zeigt die Gesamtzeit an, in der der Motor während des aktuellen Motor-Stopps auf-
grund des Stop & Start-Systems abgeschaltet wurde.
● Eco-Fahranzeige-Zonendisplay
S. 134
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●Anzeige des dynamischen Allradsystems mit Drehmomentregelung
(Modelle mit Allradantrieb)
 S. 135

1332. Kombiinstrument
2
Kombiinstrument
C-HR_OM_Europe_OM10530M
●Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• RSA (Road Sign Assist), Einrichtung ( S. 335)
*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road Sign
Assist) einzurichten.
• (Stop & Start-System), Einrichtung (S. 379)*1
Wählen Sie dieses Element, um die Priorität des Stop & Start-Systems zu fest-
zulegen.
• (Reifendruck-Warnsystem), Einrichtung ( S. 634)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initialisieren.
●Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (Kontrollleuchte für umweltbewusstes Fahrverhalten [Eco-
Driving]), Einrichtung
*1
Wählen Sie dieses Element, um die Kontrollleuchte für umweltbewusstes Fahr-
verhalten (Eco-Driving) zu aktivieren/deaktivieren.
• Fahrinformationen 1 bis 3
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 3 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Betriebszeit des Stop & Start-Systems (je nach Ausstattung), Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

1342. Kombiinstrument
C-HR_OM_Europe_OM10530M

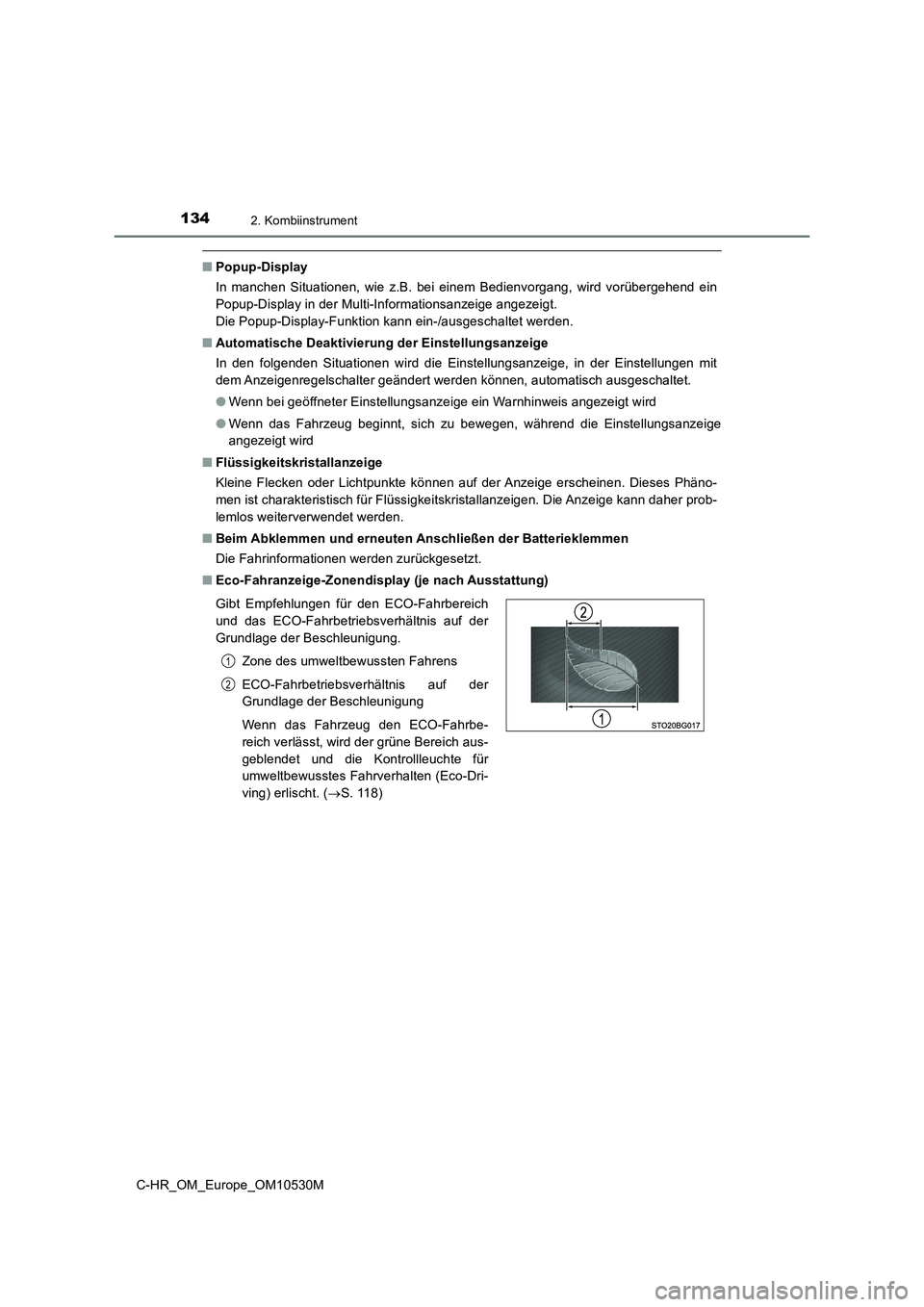

■Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Automatische Deaktivierung der Einstellungsanzeige
In den folgenden Situationen wird die Einstellungsanzeige, in der Einstellungen mit
dem Anzeigenregelschalter geändert werden können, automatisch ausgeschaltet.
● Wenn bei geöffneter Einstellungsanzeige ein Warnhinweis angezeigt wird
● Wenn das Fahrzeug beginnt, sich zu bewegen, während die Einstellungsanzeige
angezeigt wird
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ Eco-Fahranzeige-Zonendisplay (je nach Ausstattung)
Gibt Empfehlungen für den ECO-Fahrbereich
und das ECO-Fahrbetriebsverhältnis auf der
Grundlage der Beschleunigung.
Zone des umweltbewussten Fahrens
ECO-Fahrbetriebsverhältnis auf der
Grundlage der Beschleunigung
Wenn das Fahrzeug den ECO-Fahrbe-
reich verlässt, wird der grüne Bereich aus-
geblendet und die Kontrollleuchte für
umweltbewusstes Fahrverhalten (Eco-Dri-
ving) erlischt. ( S. 118)
1
2

1362. Kombiinstrument
C-HR_OM_Europe_OM10530M■

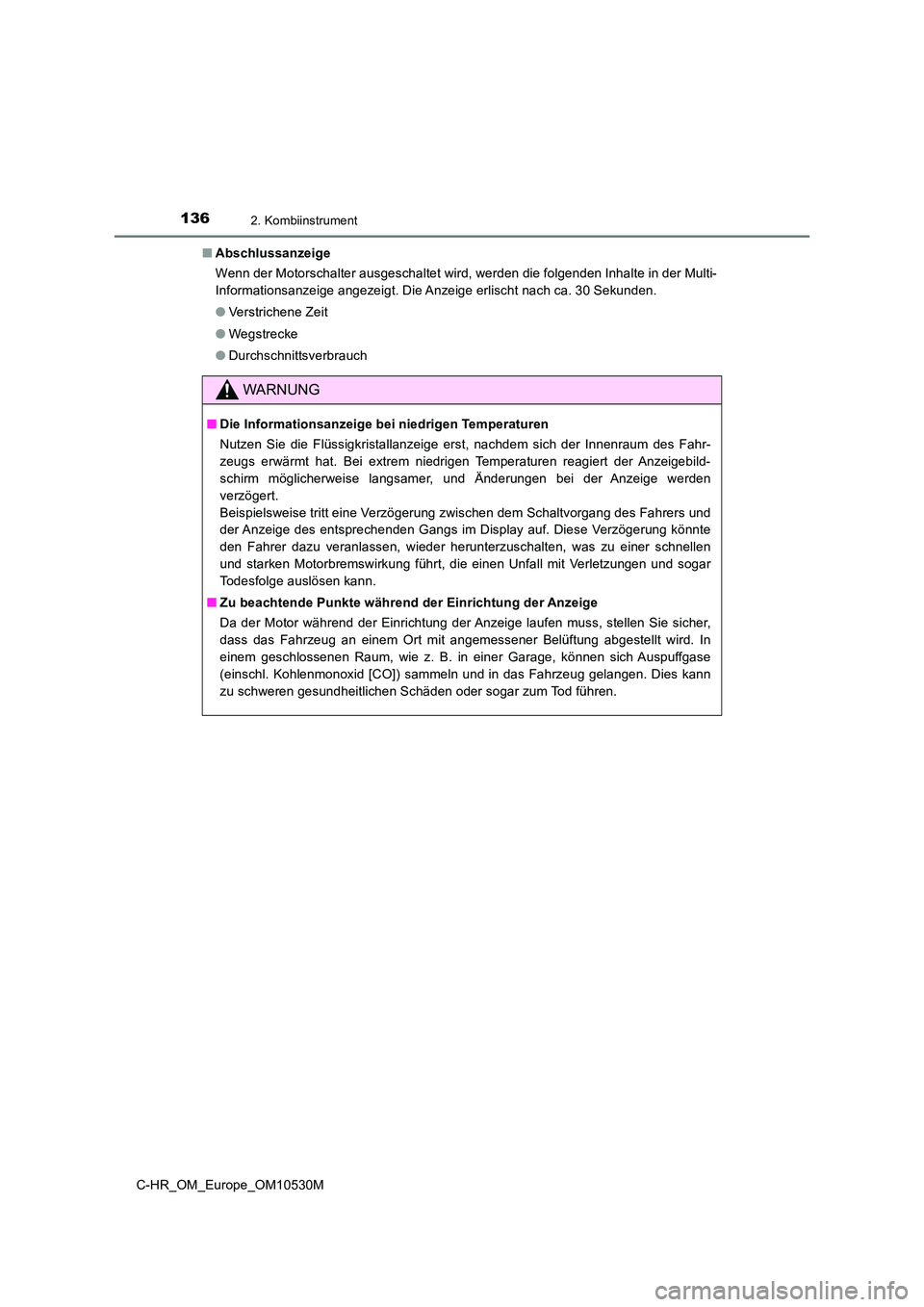

Abschlussanzeige
Wenn der Motorschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
●Verstrichene Zeit
● Wegstrecke
● Durchschnittsverbrauch
WARNUNG
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar
Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.

2524-2. Hinweise zum Fahrbetrieb
C-HR_OM_Europe_OM10530M

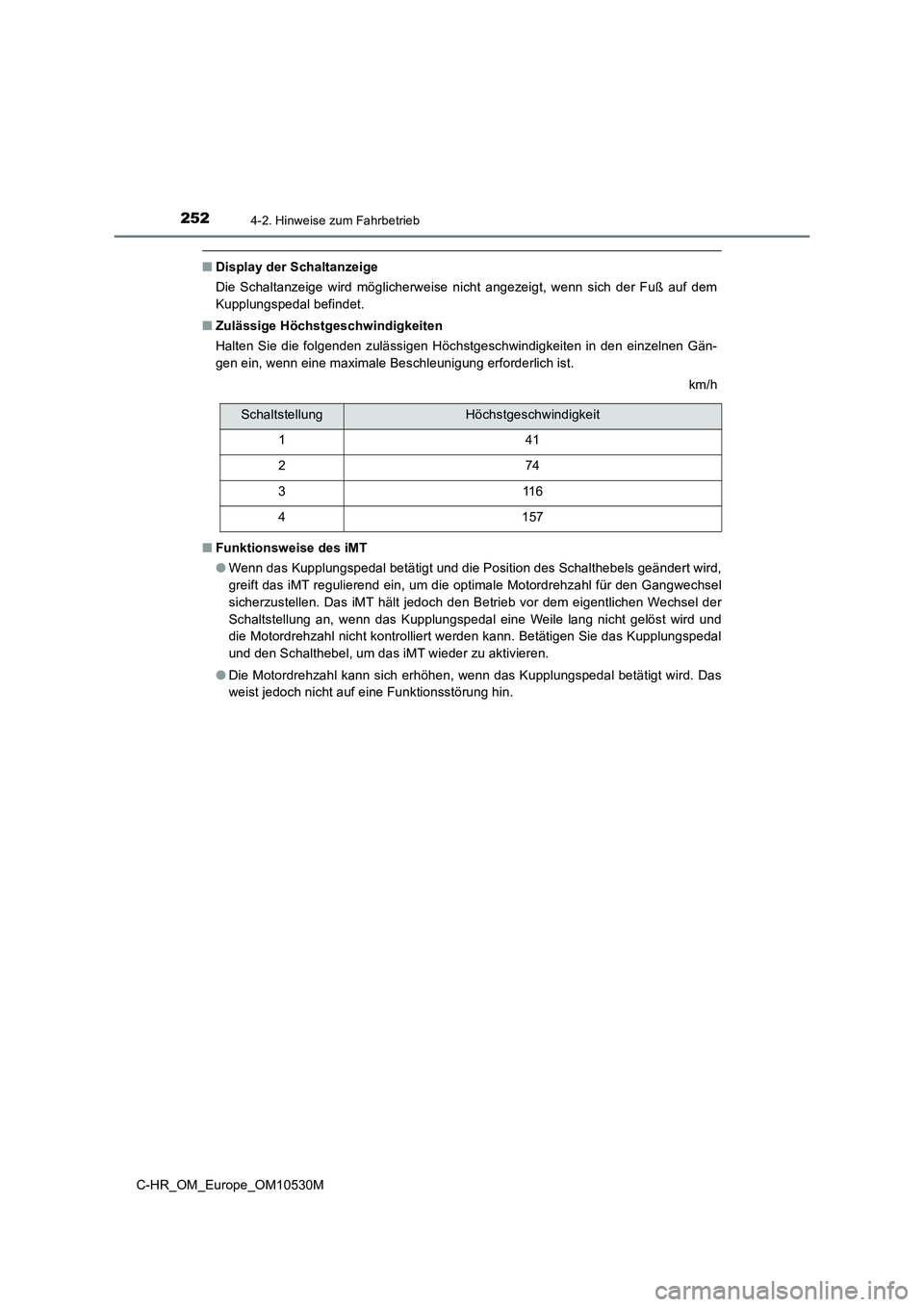

■Display der Schaltanzeige
Die Schaltanzeige wird möglicherweise nicht angezeigt, wenn sich der Fuß auf dem
Kupplungspedal befindet.
■ Zulässige Höchstgeschwindigkeiten
Halten Sie die folgenden zulässigen Höchstgeschwindigkeiten in den einzelnen Gän-
gen ein, wenn eine maximale Beschleunigung erforderlich ist.
km/h
■ Funktionsweise des iMT
● Wenn das Kupplungspedal betätigt und die Position des Schalthebels geändert wird,
greift das iMT regulierend ein, um die optimale Motordrehzahl für den Gangwechsel
sicherzustellen. Das iMT hält jedoch den Betrieb vor dem eigentlichen Wechsel der
Schaltstellung an, wenn das Kupplungspedal eine Weile lang nicht gelöst wird und
die Motordrehzahl nicht kontrolliert werden kann. Betätigen Sie das Kupplungspedal
und den Schalthebel, um das iMT wieder zu aktivieren.
● Die Motordrehzahl kann sich erhöhen, wenn das Kupplungspedal betätigt wird. Das
weist jedoch nicht auf eine Funktionsstörung hin.
SchaltstellungHöchstgeschwindigkeit
141
274
311 6
4157

2534-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_OM_Europe_OM10530M

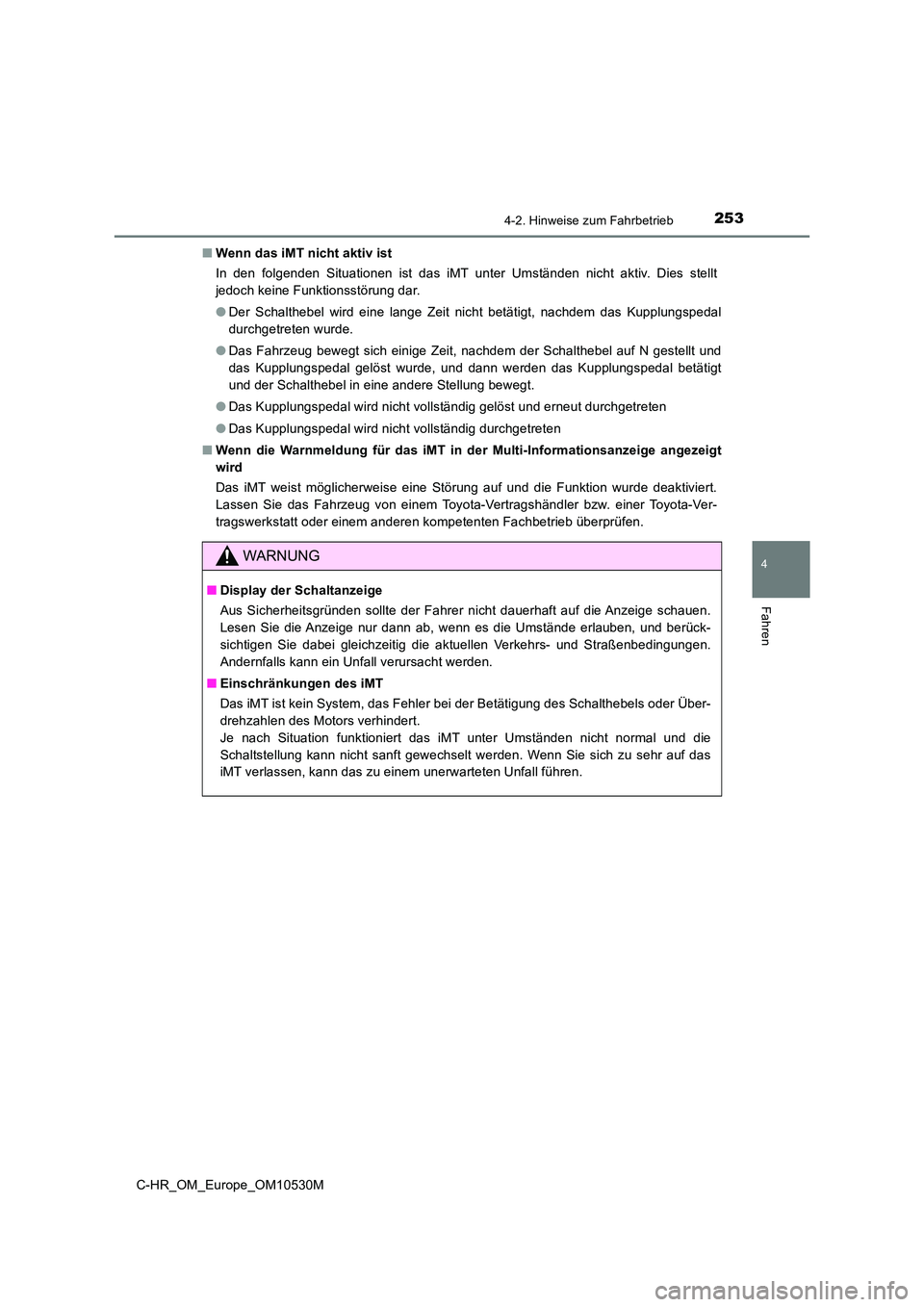

■ Wenn das iMT nicht aktiv ist
In den folgenden Situationen ist das iMT unter Umständen nicht aktiv. Dies stellt
jedoch keine Funktionsstörung dar.
● Der Schalthebel wird eine lange Zeit nicht betätigt, nachdem das Kupplungspedal
durchgetreten wurde.
● Das Fahrzeug bewegt sich einige Zeit, nachdem der Schalthebel auf N gestellt und
das Kupplungspedal gelöst wurde, und dann werden das Kupplungspedal betätigt
und der Schalthebel in eine andere Stellung bewegt.
● Das Kupplungspedal wird nicht vollständig gelöst und erneut durchgetreten
● Das Kupplungspedal wird nicht vollständig durchgetreten
■ Wenn die Warnmeldung für das iMT in der Multi-Informationsanzeige angezeigt
wird
Das iMT weist möglicherweise eine Störung auf und die Funktion wurde deaktiviert.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
WARNUNG
■ Display der Schaltanzeige
Aus Sicherheitsgründen sollte der Fahrer nicht dauerhaft auf die Anzeige schauen.
Lesen Sie die Anzeige nur dann ab, wenn es die Umstände erlauben, und berück-
sichtigen Sie dabei gleichzeitig die aktuellen Verkehrs- und Straßenbedingungen.
Andernfalls kann ein Unfall verursacht werden.
■ Einschränkungen des iMT
Das iMT ist kein System, das Fehler bei der Betätigung des Schalthebels oder Über-
drehzahlen des Motors verhindert.
Je nach Situation funktioniert das iMT unter Umständen nicht normal und die
Schaltstellung kann nicht sanft gewechselt werden. Wenn Sie sich zu sehr auf das
iMT verlassen, kann das zu einem unerwarteten Unfall führen.
