*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligen-
tem Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht aufleuchtet
oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung vor-
liegen. Lassen Sie das Fahrzeug von einem autorisierten Händler oder einem
Toyota-Vertragshändler oder von einem kompetenten Fachbetrieb überprüfen.
*2: Nur Fahrzeuge mit Monochrom-Display
*3: Fahrzeuge mit Schaltgetriebe
*4: Zur Bestätigung des Betriebs leuchten die Kontrollleuchten für BSM-Außenspiegel
(Totwinkel-Assistent) in den folgenden Situationen:
• Wenn der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intel-
ligentem Einstiegs- und Startsystem) gedreht wird, wird die BSM-Funktion im
Bildschirm in der Multi-Informationsanzeige aktiviert.
• Wenn die BSM-Funktion im Bildschirm in der Multi-Informationsanzeige
aktiviert wird, wird der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intel-
ligentes Einstiegs- und Startsystem) oder in den Modus IGNITION ON (Fahr-
zeuge mit intelligentem Einstiegs- und Startsystem) gedreht.
Wenn das System ordnungsgemäß funktioniert, werden die Kontrollleuchten für
BSM-Außenspiegel (Totwinkel-Assistent) nach einigen Sekunden ausgeschaltet.
Wenn die Kontrollleuchten für BSM-Außenspiegel (Totwinkel-Assistent) nicht leuch-
ten oder nicht ausgeschaltet werden, liegt möglicherweise eine Störung im System
vor.
Lassen Sie das Fahrzeug in dem Fall von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
*5: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*6: Die Leuchte geht an, wenn das System abgeschaltet wird.

1162. Kombiinstrument
C-HR_OM_Europe_OM10530M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligen-
tem Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht aufleuchtet
oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung vor-
liegen. Lassen Sie das Fahrzeug von einem autorisierten Händler oder einem
Toyota-Vertragshändler oder von einem kompetenten Fachbetrieb überprüfen.
*2: Nur Fahrzeuge mit Farb-Display
*3: Fahrzeuge mit Multidrive
*4: Fahrzeuge mit Schaltgetriebe

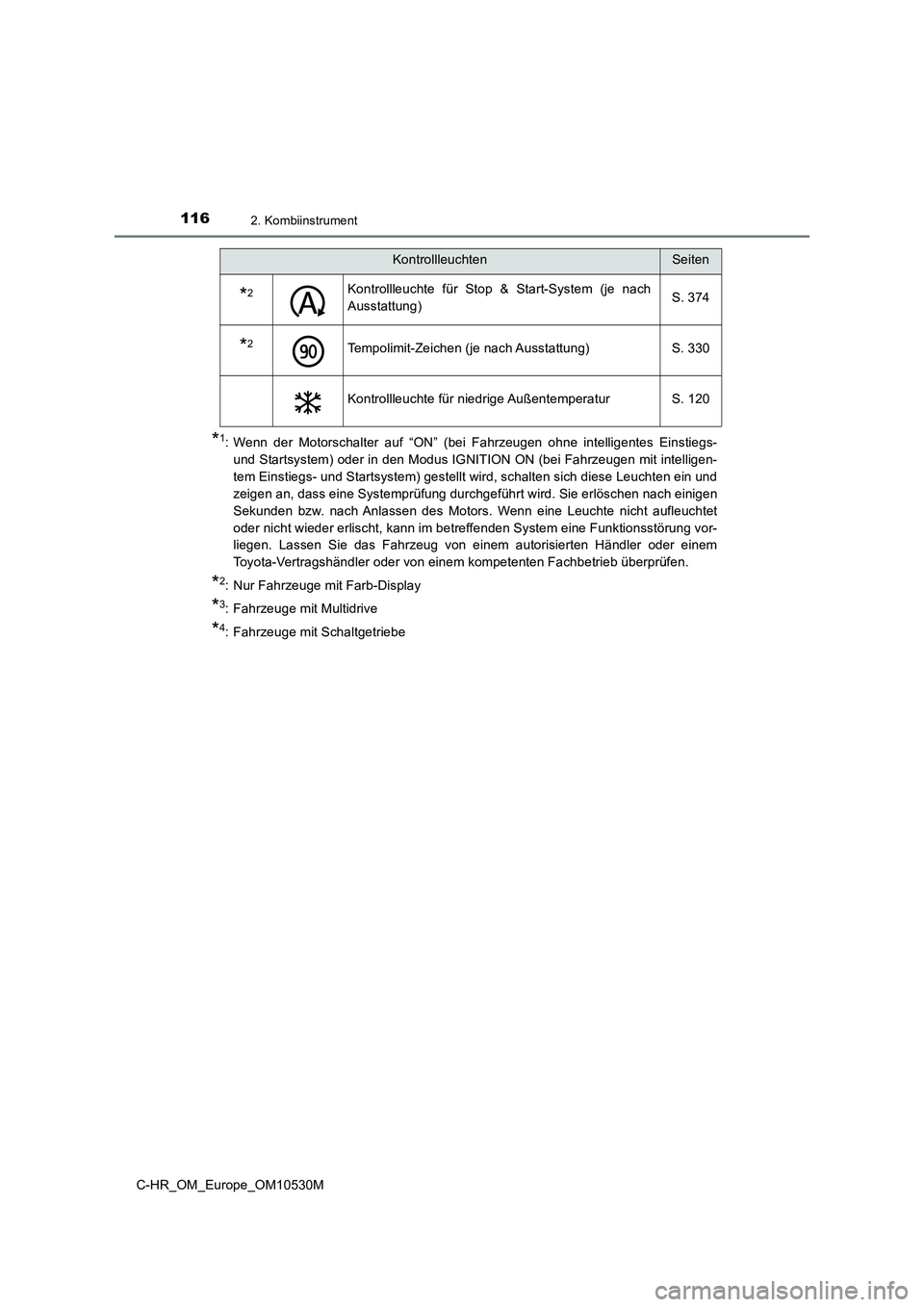

*2Kontrollleuchte für Stop & Start-System (je nach
Ausstattung) S. 374
*2Tempolimit-Zeichen (je nach Ausstattung) S. 330
Kontrollleuchte für niedrige Außentemperatur S. 120
KontrollleuchtenSeiten

1172. Kombiinstrument
2
Kombiinstrument
C-HR_OM_Europe_OM10530M
*1: Fahrzeuge mit Monochrom-Display
*2: Fahrzeuge mit Farb-Display

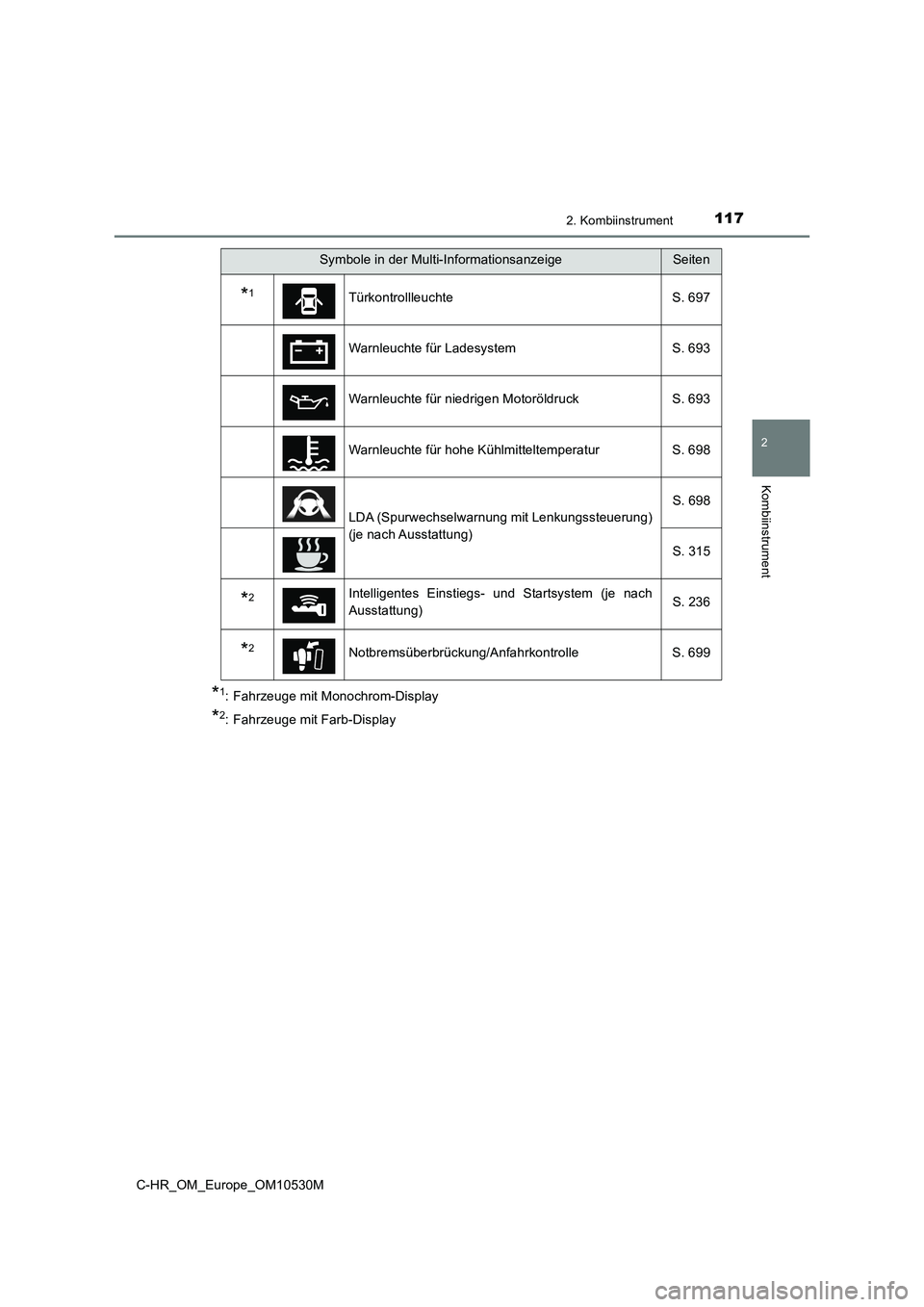

Symbole in der Multi-InformationsanzeigeSeiten
*1Türkontrollleuchte S. 697
Warnleuchte für Ladesystem S. 693
Warnleuchte für niedrigen Motoröldruck S. 693
Warnleuchte für hohe Kühlmitteltemperatur S. 698
LDA (Spurwechselwarnung mit Lenkungssteuerung)
(je nach Ausstattung)
S. 698
S. 315
*2Intelligentes Einstiegs- und Startsystem (je nach
Ausstattung) S. 236
*2Notbremsüberbrückung/Anfahrkontrolle S. 699

119
2
2. Kombiinstrument
Kombiinstrument
C-HR_OM_Europe_OM10530M

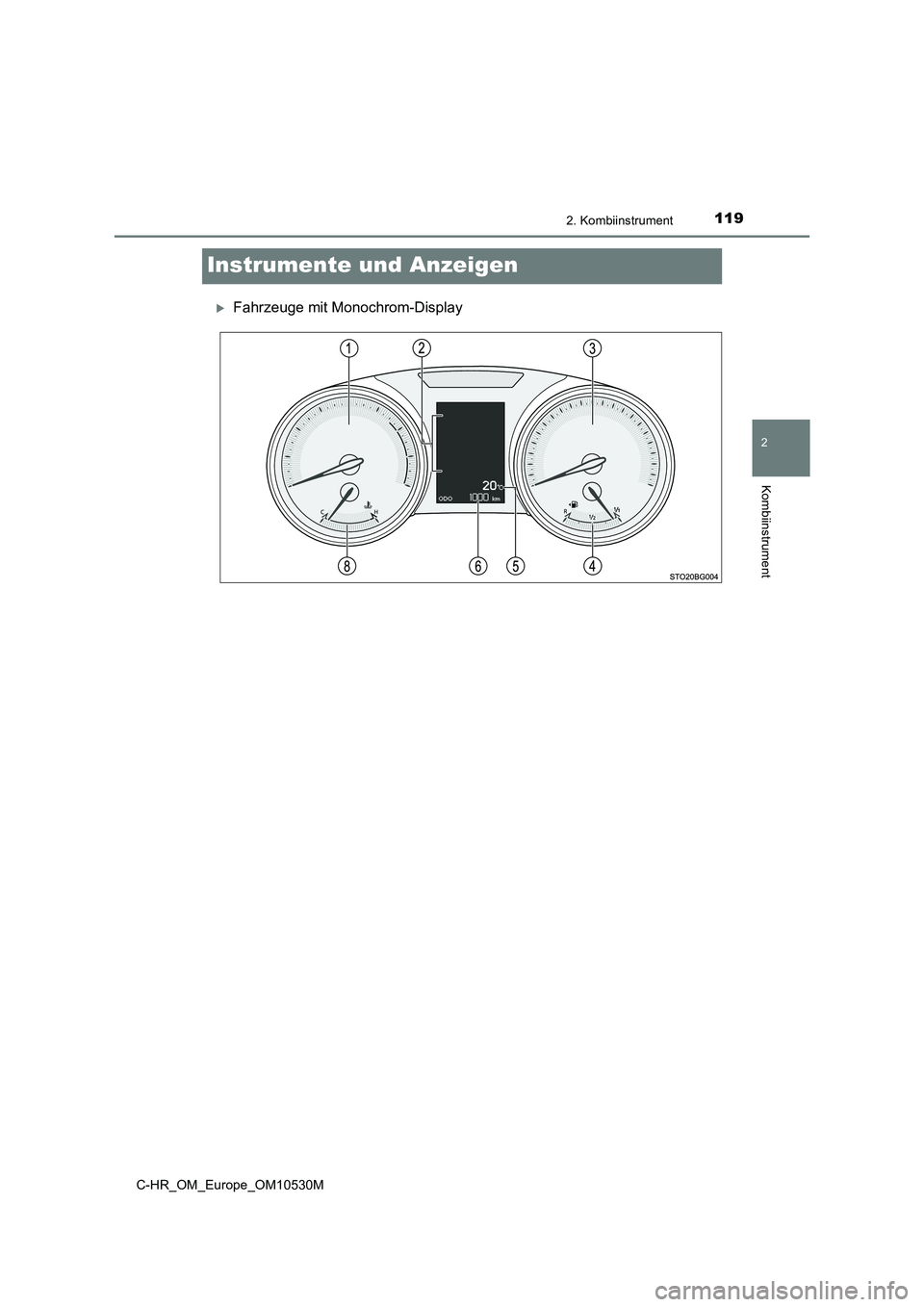

Instrumente und Anzeigen
Fahrzeuge mit Monochrom-Display

1202. Kombiinstrument
C-HR_OM_Europe_OM10530M
Fahrzeuge mit Farb-Display

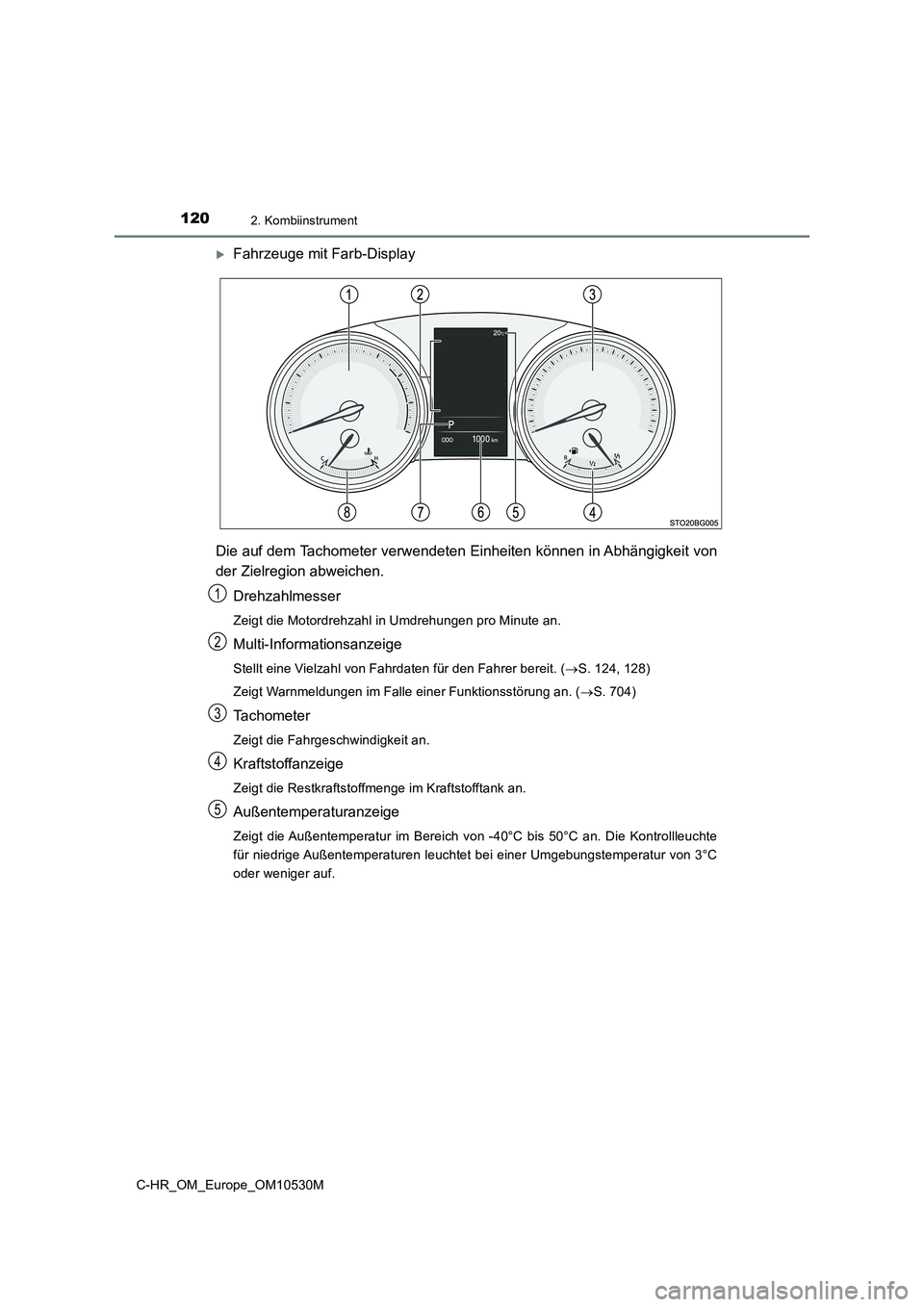

Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von
der Zielregion abweichen.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. ( S. 124, 128)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an. ( S. 704)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.
1
2
3
4
5

1212. Kombiinstrument
2
Kombiinstrument
C-HR_OM_Europe_OM10530M

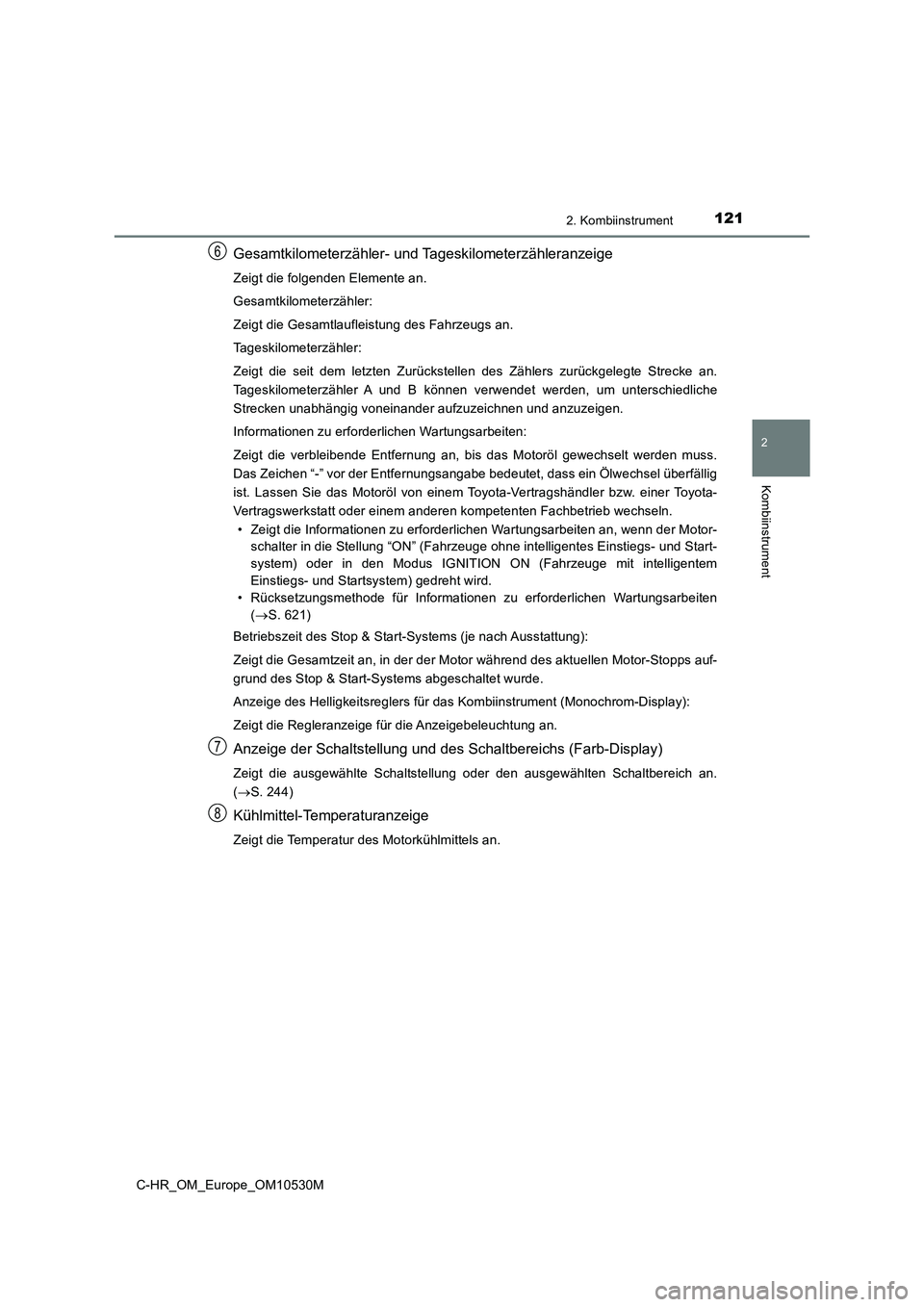

Gesamtkilometerzähler- und Tageskilometerzähleranzeige
Zeigt die folgenden Elemente an.
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an.
Tageskilometerzähler A und B können verwendet werden, um unterschiedliche
Strecken unabhängig voneinander aufzuzeichnen und anzuzeigen.
Informationen zu erforderlichen Wartungsarbeiten:
Zeigt die verbleibende Entfernung an, bis das Motoröl gewechselt werden muss.
Das Zeichen “-” vor der Entfernungsangabe bedeutet, dass ein Ölwechsel überfällig
ist. Lassen Sie das Motoröl von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb wechseln.
• Zeigt die Informationen zu erforderlichen Wartungsarbeiten an, wenn der Motor-
schalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Einstiegs- und Start-
system) oder in den Modus IGNITION ON (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem) gedreht wird.
• Rücksetzungsmethode für Informationen zu erforderlichen Wartungsarbeiten
( S. 621)
Betriebszeit des Stop & Start-Systems (je nach Ausstattung):
Zeigt die Gesamtzeit an, in der der Motor während des aktuellen Motor-Stopps auf-
grund des Stop & Start-Systems abgeschaltet wurde.
Anzeige des Helligkeitsreglers für das Kombiinstrument (Monochrom-Display):
Zeigt die Regleranzeige für die Anzeigebeleuchtung an.
Anzeige der Schaltstellung und des Schaltbereichs (Farb-Display)
Zeigt die ausgewählte Schaltstellung oder den ausgewählten Schaltbereich an.
( S. 244)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an.
6
7
8

1222. Kombiinstrument
C-HR_OM_Europe_OM10530M

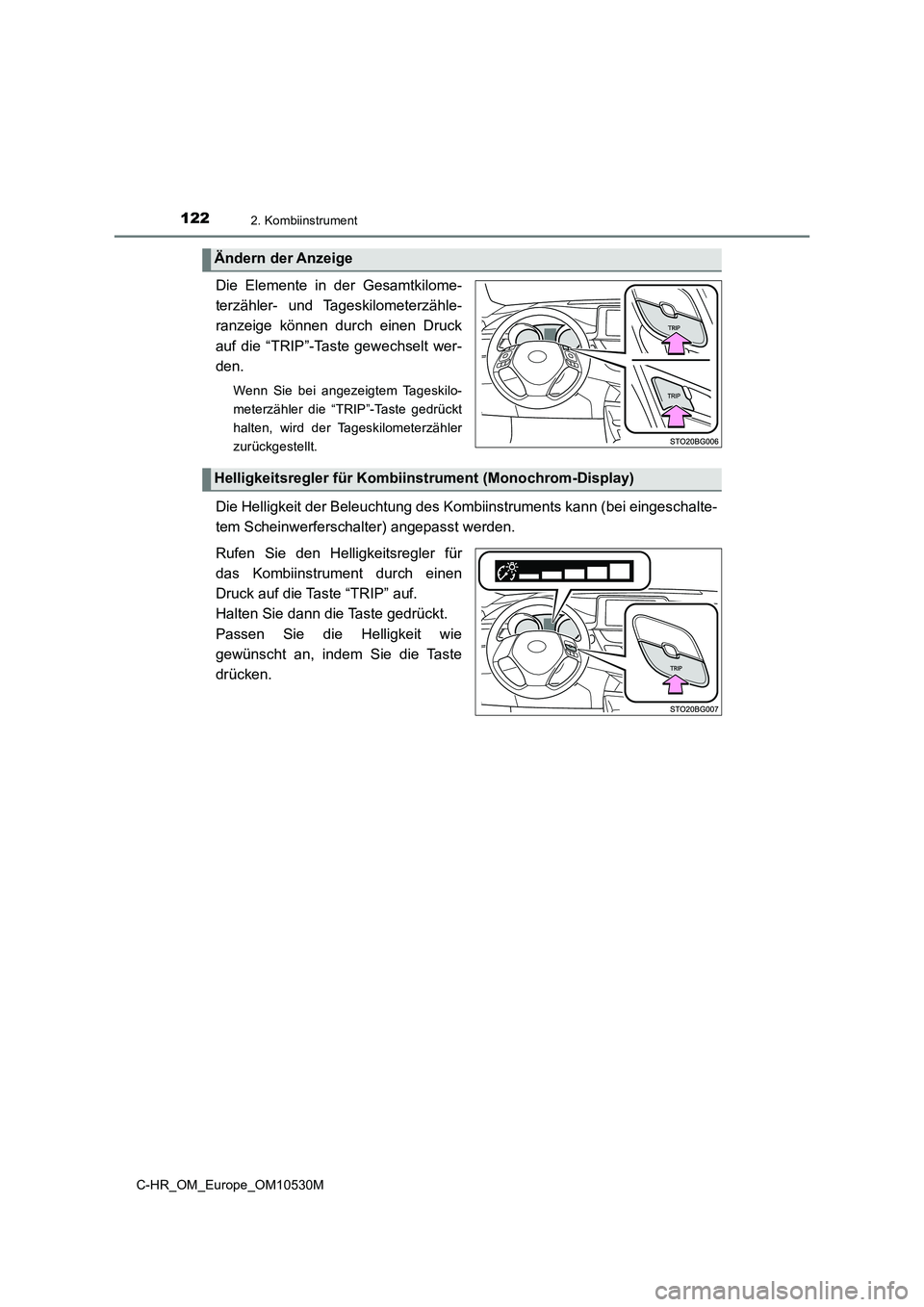

Die Elemente in der Gesamtkilome-
terzähler- und Tageskilometerzähle-
ranzeige können durch einen Druck
auf die “TRIP”-Taste gewechselt wer-
den.
Wenn Sie bei angezeigtem Tageskilo-
meterzähler die “TRIP”-Taste gedrückt
halten, wird der Tageskilometerzähler
zurückgestellt.
Die Helligkeit der Beleuchtung des Kombiinstruments kann (bei eingeschalte-
tem Scheinwerferschalter) angepasst werden.
Rufen Sie den Helligkeitsregler für
das Kombiinstrument durch einen
Druck auf die Taste “TRIP” auf.
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
Ändern der Anzeige
Helligkeitsregler für Kombiinstrument (Monochrom-Display)

1242. Kombiinstrument
C-HR_OM_Europe_OM10530M

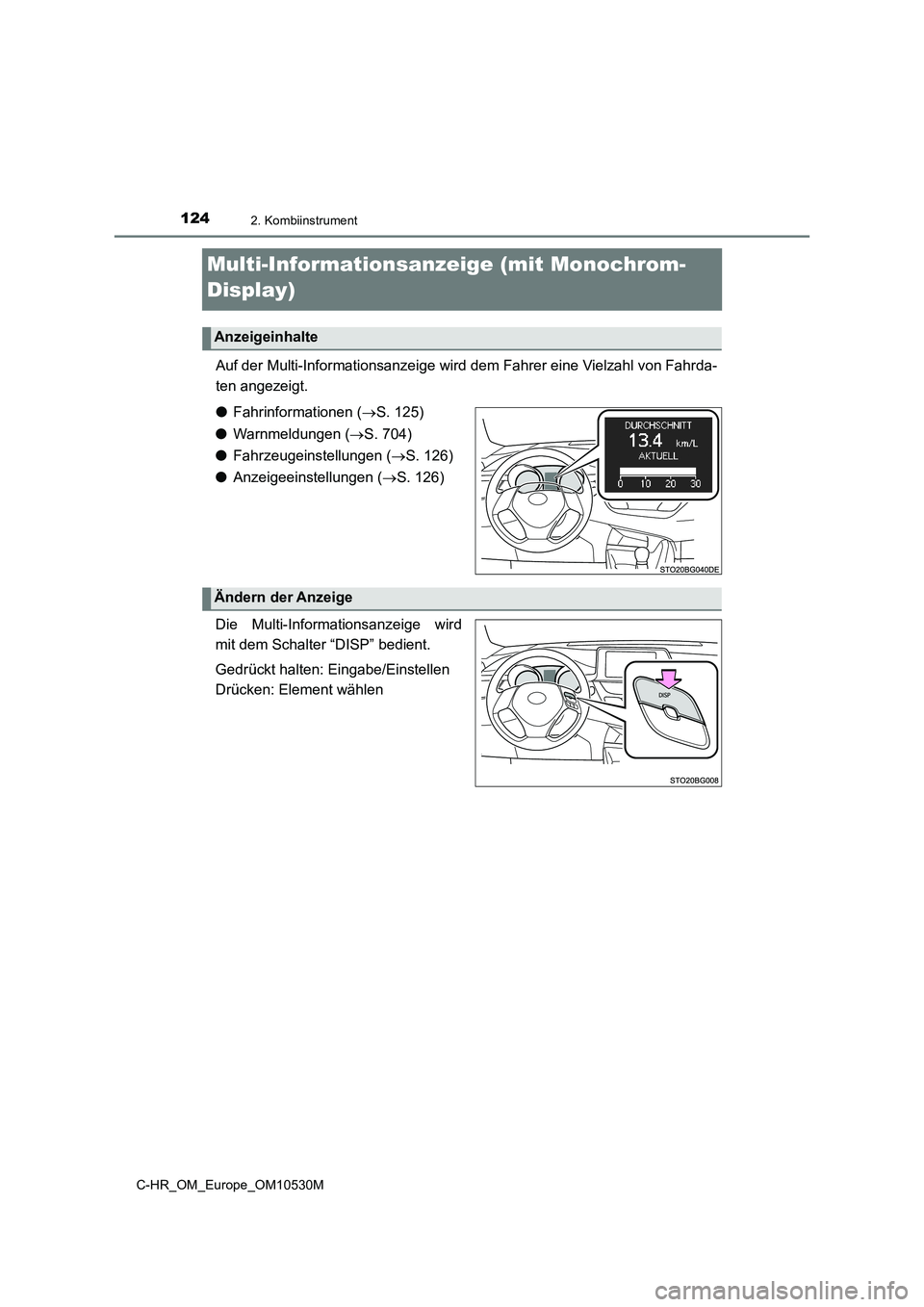

Multi-Informationsanzeige (mit Monochrom-
Display)
Auf der Multi-Informationsanzeige wird dem Fahrer eine Vielzahl von Fahrda-
ten angezeigt.
● Fahrinformationen (S. 125)
● Warnmeldungen (S. 704)
● Fahrzeugeinstellungen (S. 126)
● Anzeigeeinstellungen (S. 126)
Die Multi-Informationsanzeige wird
mit dem Schalter “DISP” bedient.
Gedrückt halten: Eingabe/Einstellen
Drücken: Element wählen
Anzeigeinhalte
Ändern der Anzeige
