Page 329 of 480

3297-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E

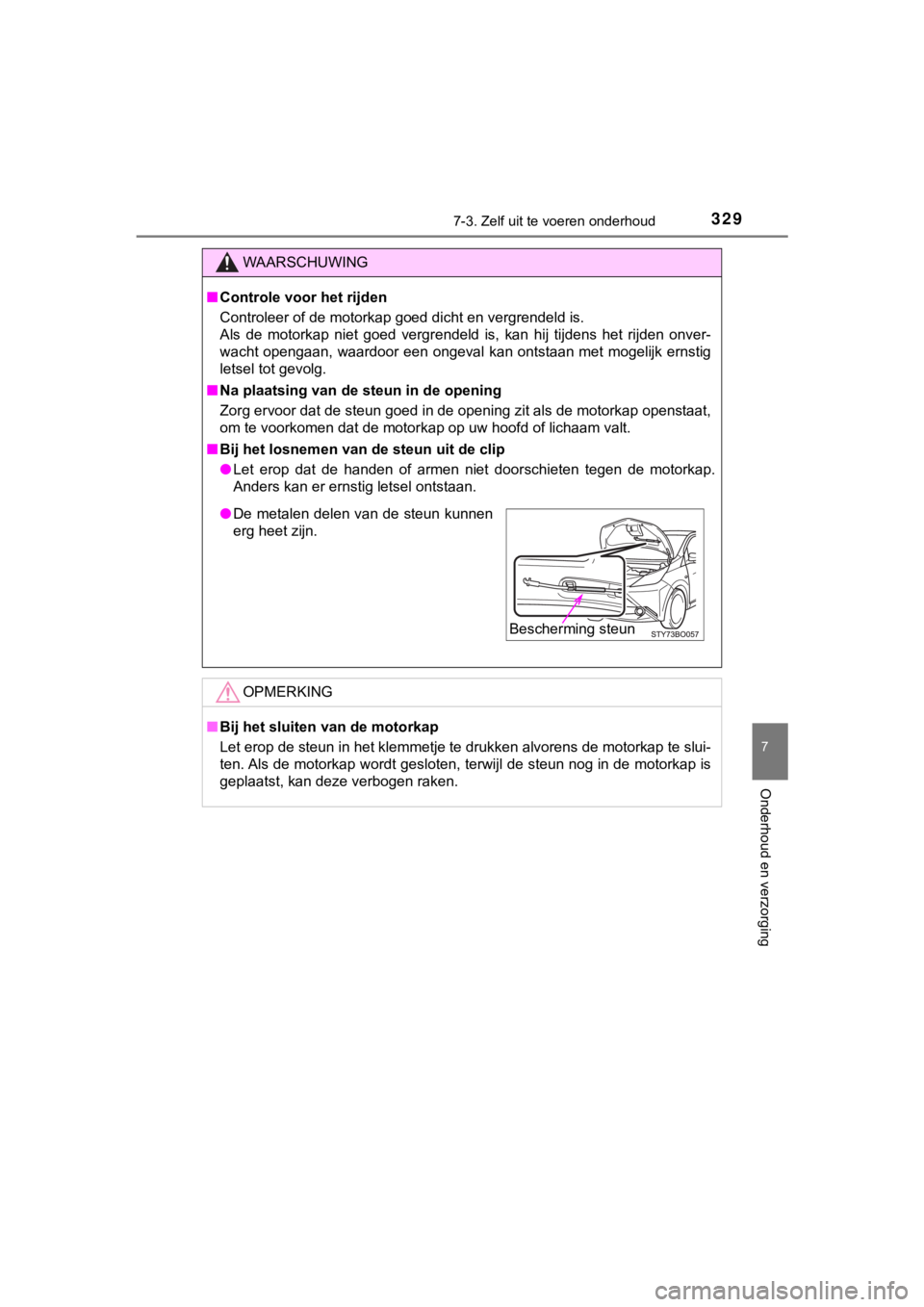

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
■ Bij het losnemen van de steun uit de clip
● Let erop dat de handen of armen niet doorschieten tegen de moto rkap.
Anders kan er ernstig letsel ontstaan.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
● De metalen delen van de steun kunnen
erg heet zijn.
Bescherming steun
AYGO_OM_Europe_OM99Q24E.book Pag e 329 Wednesday, March 15, 2017 1:40 PM
Page 330 of 480
3307-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99Q24E

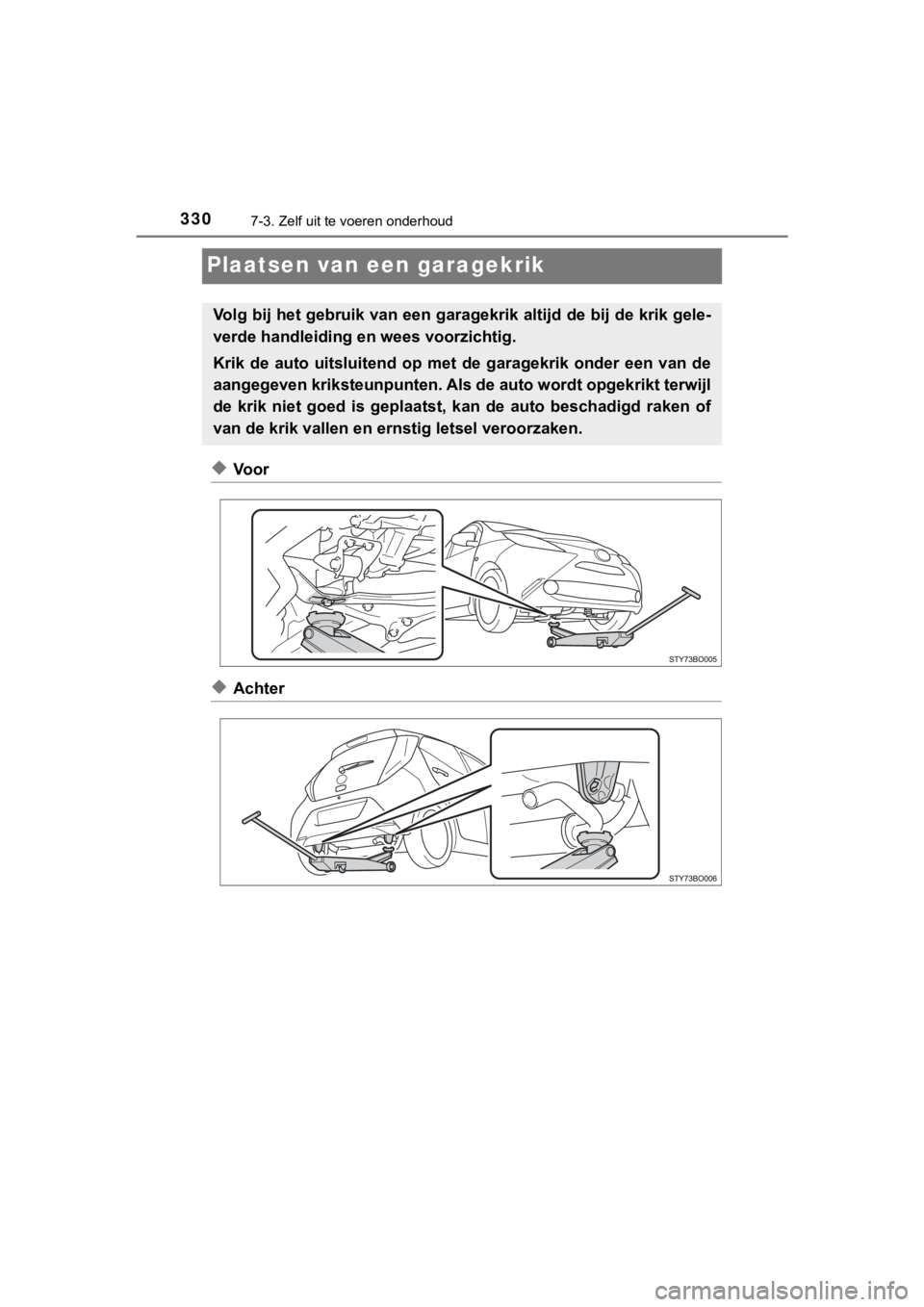

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
AYGO_OM_Europe_OM99Q24E.book Pag e 330 Wednesday, March 15, 2017 1:40 PM
Page 331 of 480
3317-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E

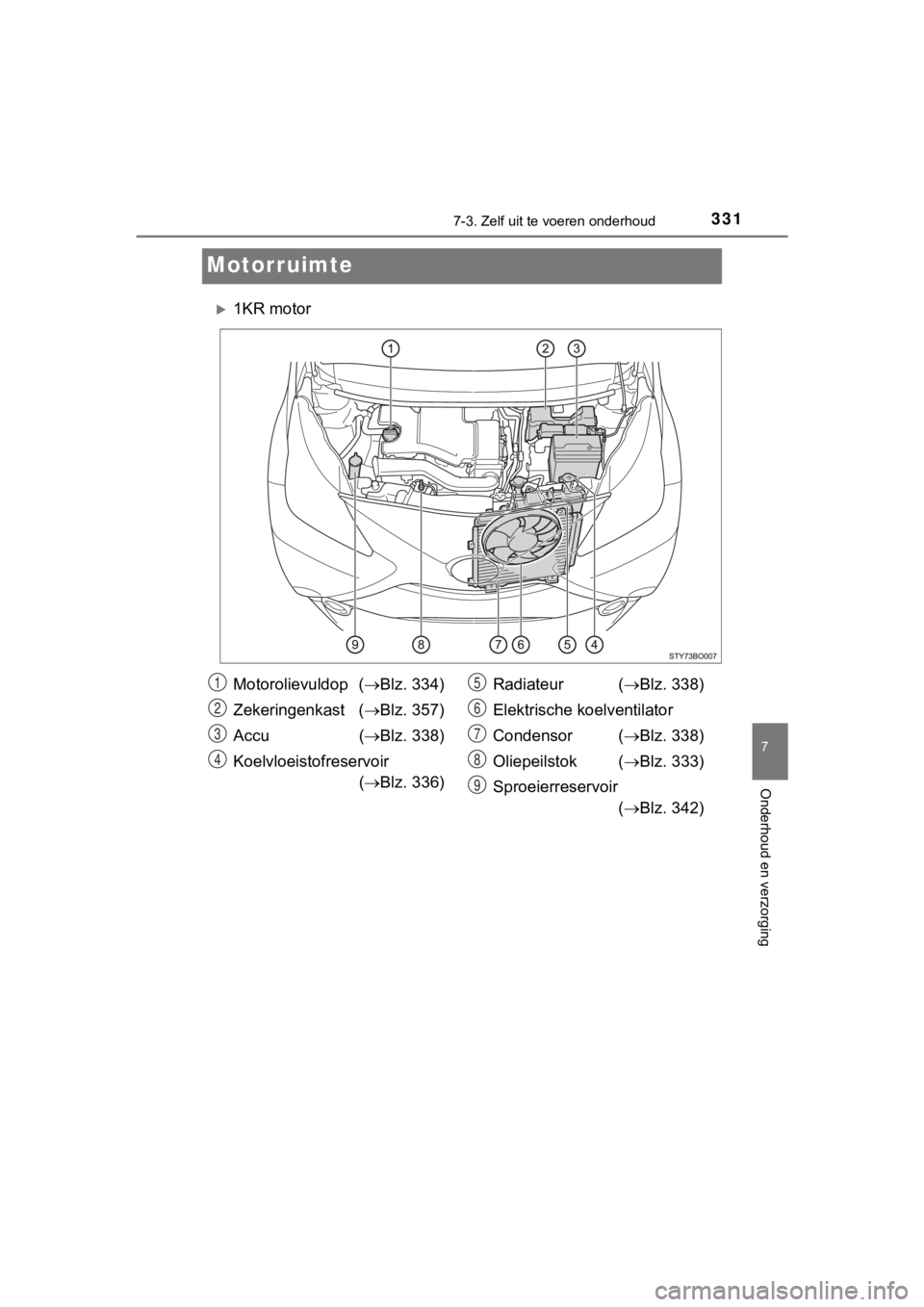

Motorruimte
1KR motor
Motorolievuldop ( Blz. 334)
Zekeringenkast ( Blz. 357)
Accu ( Blz. 338)
Koelvloeistofreservoir ( Blz. 336) Radiateur (
Blz. 338)
Elektrische koelventilator
Condensor ( Blz. 338)
Oliepeilstok ( Blz. 333)
Sproeierreservoir ( Blz. 342)1
2
3
4
5
6
7
8
9
AYGO_OM_Europe_OM99Q24E.book Pag e 331 Wednesday, March 15, 2017 1:40 PM
Page 332 of 480
3327-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99Q24E

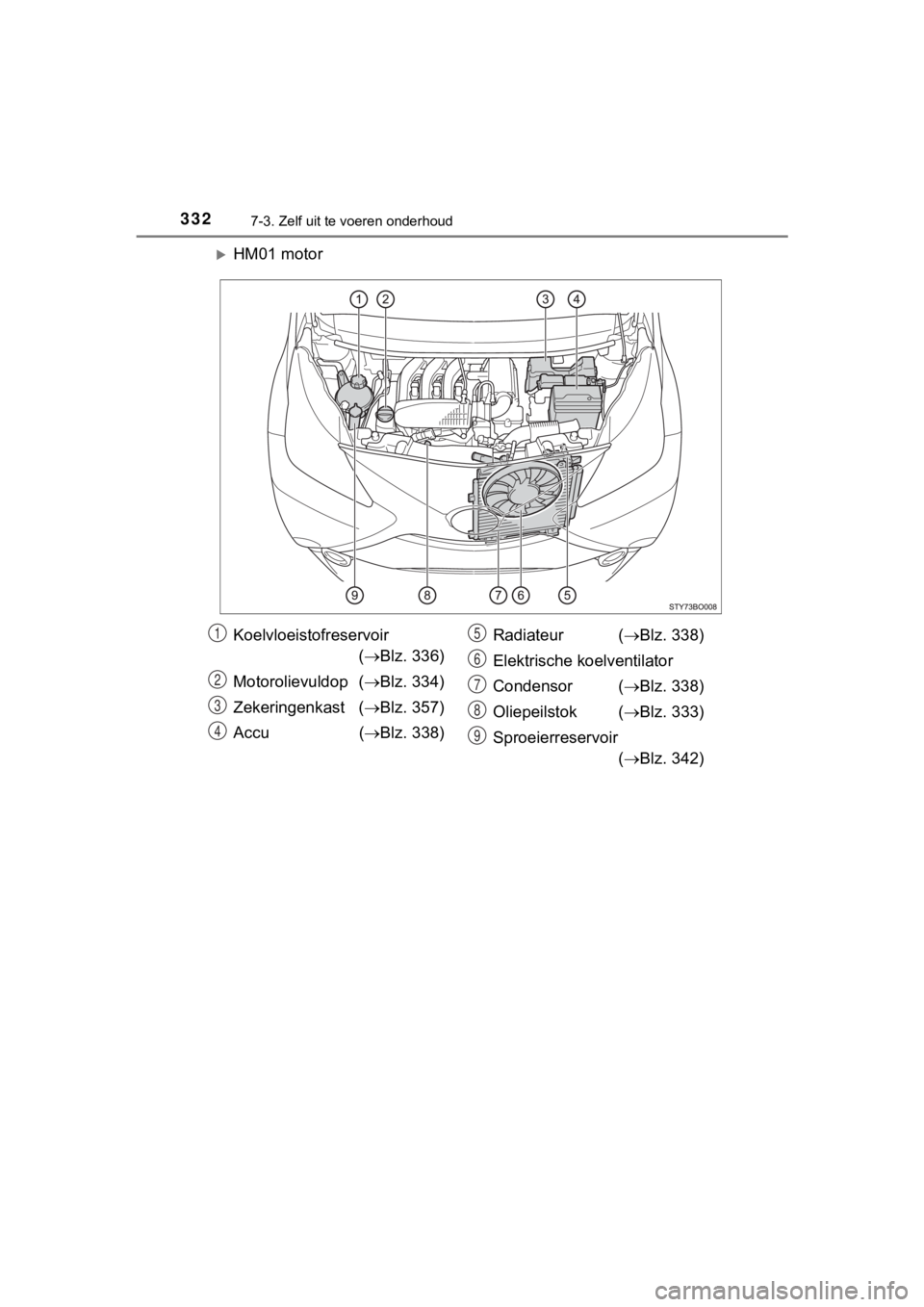

HM01 motor
Koelvloeistofreservoir ( Blz. 336)
Motorolievuldop ( Blz. 334)
Zekeringenkast ( Blz. 357)
Accu ( Blz. 338) Radiateur (
Blz. 338)
Elektrische koelventilator
Condensor ( Blz. 338)
Oliepeilstok ( Blz. 333)
Sproeierreservoir ( Blz. 342)1
2
3
4
5
6
7
8
9
AYGO_OM_Europe_OM99Q24E.book Pag e 332 Wednesday, March 15, 2017 1:40 PM
Page 333 of 480
3337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E

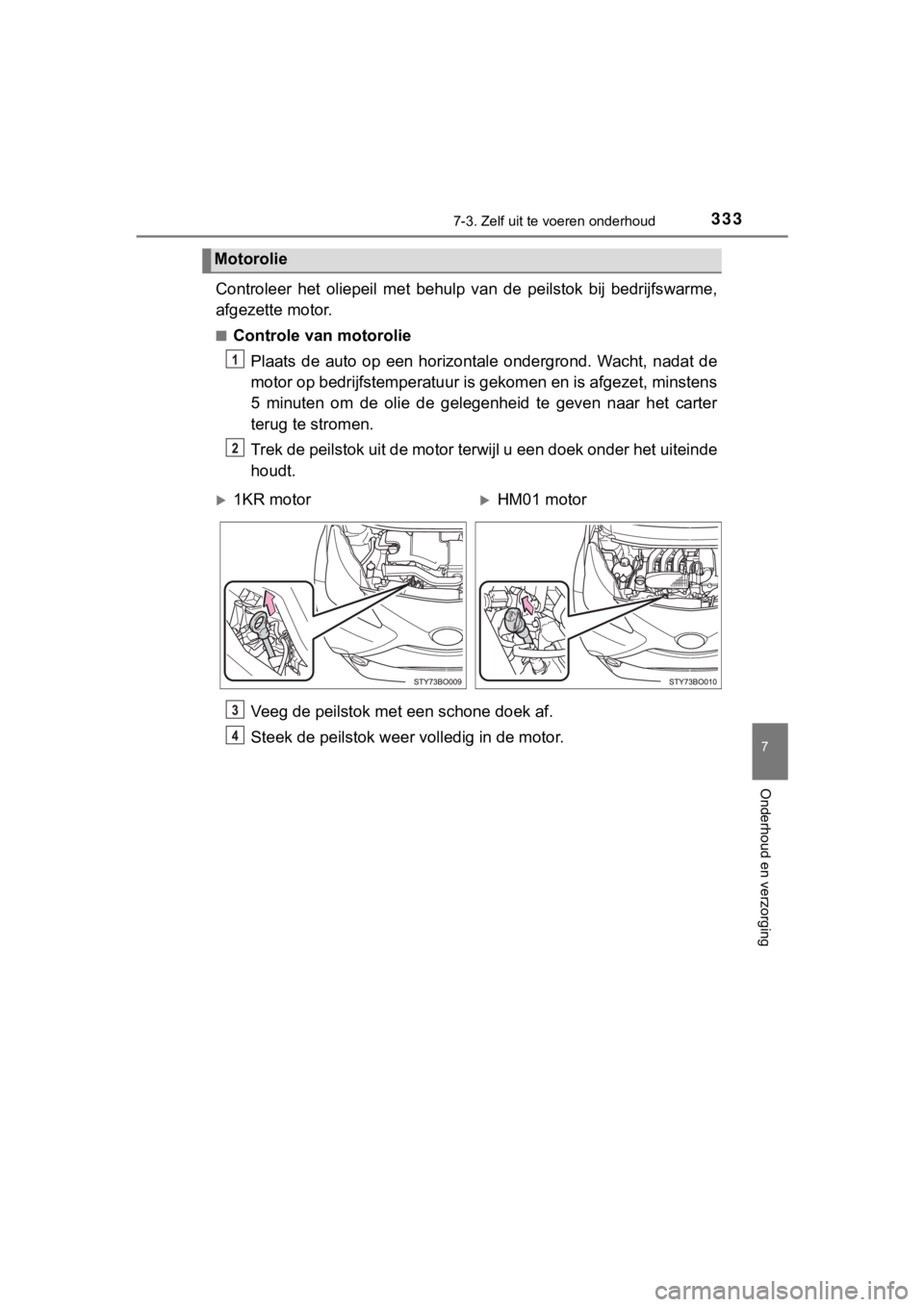

Controleer het oliepeil met behulp van de peilstok bij bedrijfs warme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontal e ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uite inde
houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Motorolie
1KR motorHM01 motor
AYGO_OM_Europe_OM99Q24E.book Pag e 333 Wednesday, March 15, 2017 1:40 PM
Page 334 of 480
3347-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99Q24E

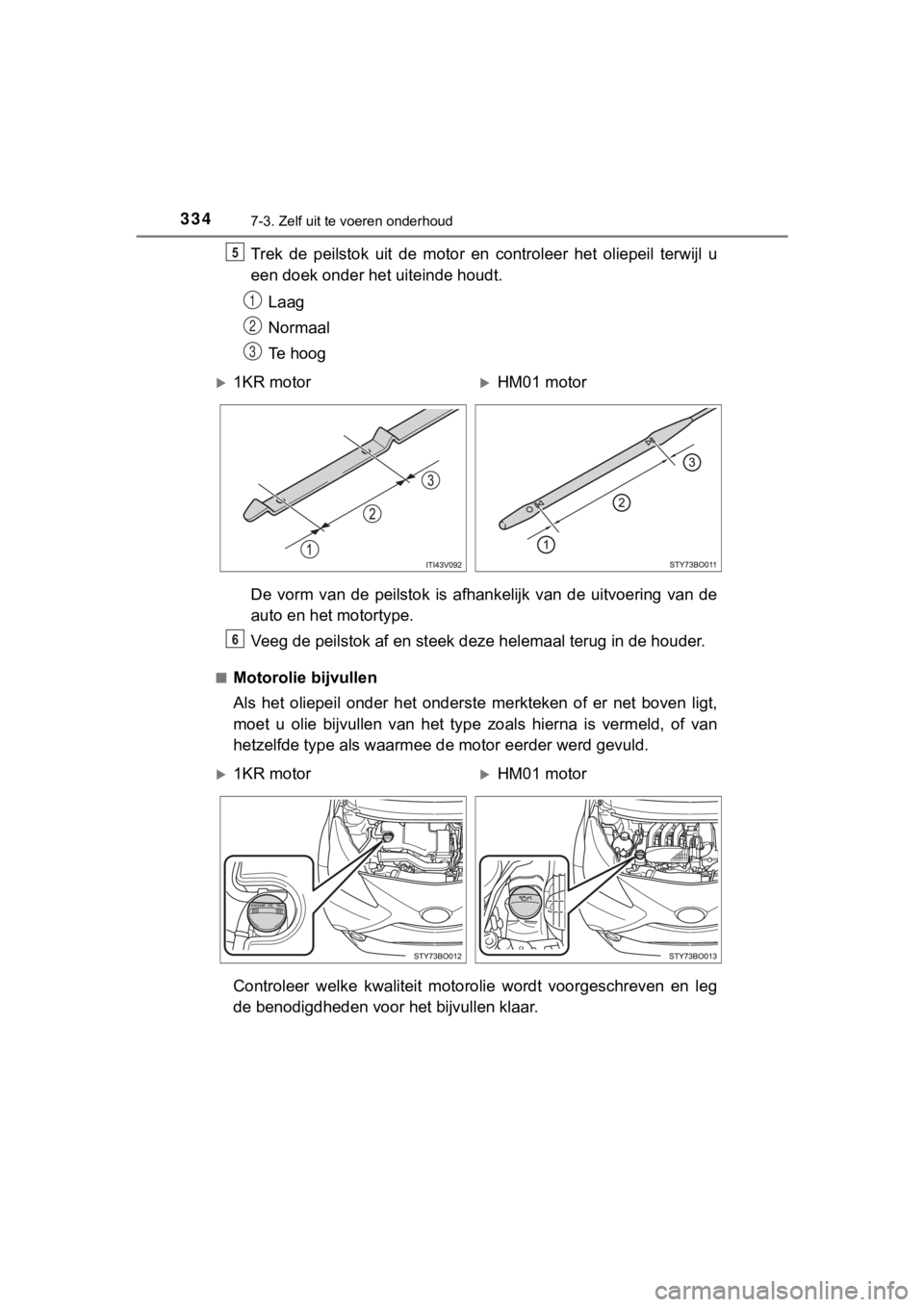

Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
■Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven l igt,
moet u olie bijvullen van het typ e zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g
de benodigdheden voor het bijvullen klaar.
1
2
3
1KR motorHM01 motor
1KR motorHM01 motor
AYGO_OM_Europe_OM99Q24E.book Pag e 334 Wednesday, March 15, 2017 1:40 PM
Page 335 of 480

3357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door d eze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar bela den auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rij den in druk ver-
keer
Keuze motorolie Blz. 446
Onderwerp Schone trechter
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundig e, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
AYGO_OM_Europe_OM99Q24E.book Pag e 335 Wednesday, March 15, 2017 1:40 PM
Page 336 of 480

3367-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99Q24E

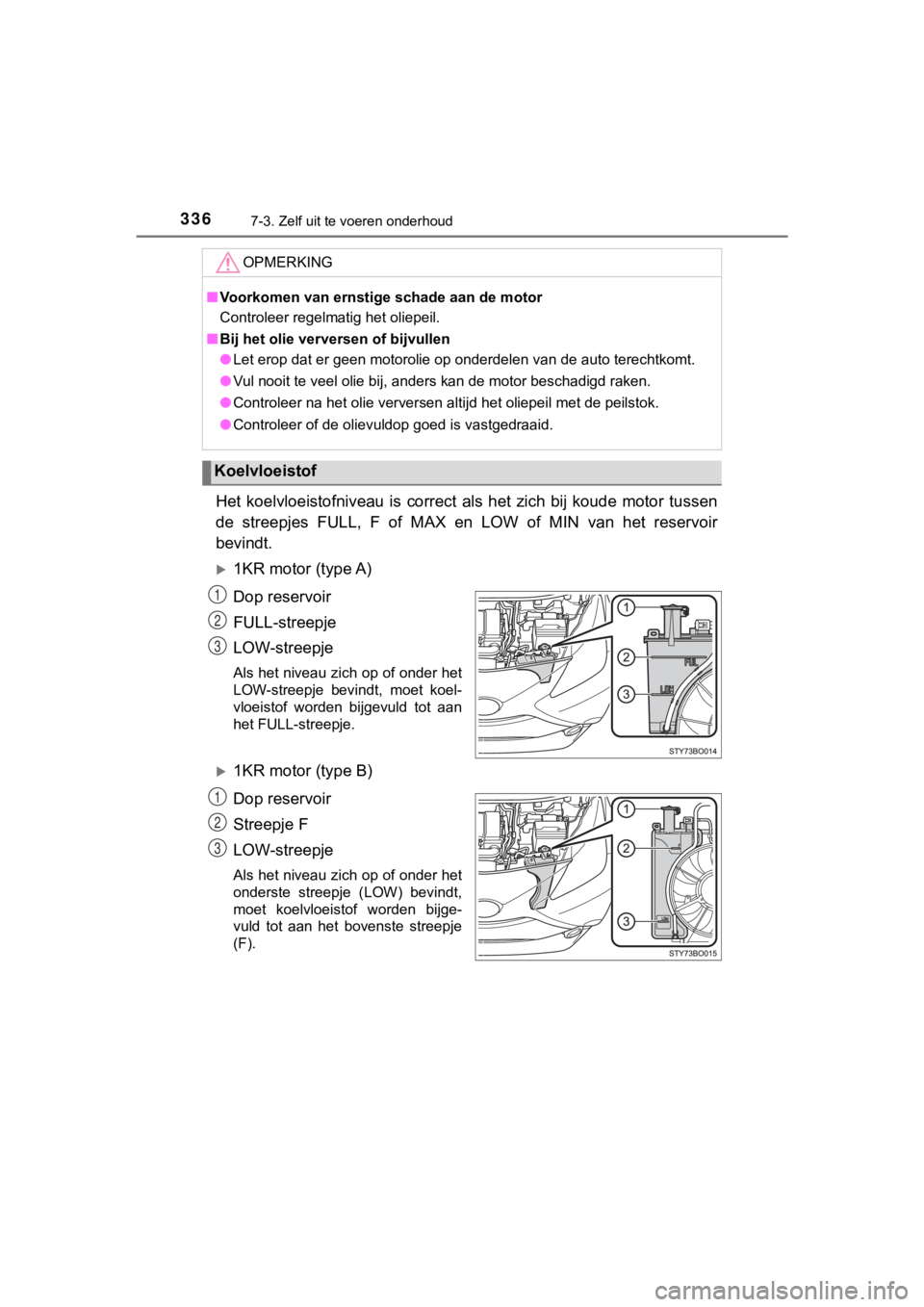

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL, F of MAX en LOW of MIN van het reservoir
bevindt.
1KR motor (type A)
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje.
1KR motor (type B)
Dop reservoir
Streepje F
LOW-streepje
Als het niveau zich op of onder het
onderste streepje (LOW) bevindt,
moet koelvloeistof worden bijge-
vuld tot aan het bovenste streepje
(F).
OPMERKING
■ Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.
Koelvloeistof
1
2
3
1
2
3
AYGO_OM_Europe_OM99Q24E.book Pag e 336 Wednesday, March 15, 2017 1:40 PM
