2017 TOYOTA AVENSIS Brugsanvisning (in Danish)

97
2Instrumentgruppe
OM20C66DK2. Instrumentgruppe
Advarselslamper og indikatorer ..........................98
Målere og instrumenter ..... 104
Multi-informationsdisplay (med monokromt
display) ............................ 108
Multi-informationsdisplay (med farvedisplay) ........... 111
Oplysninger om brændstofforbrug ............. 117
OM20C66DK.book Page 97 Thursday, January 12, 2017 4:30 PM

982. Instrumentgruppe
OM20C66DK
Advarselslamper og indikatorer
Biler med monokromt display
Biler med farvedisplay
De enheder, der anvendes på spe edometeret, omdrejningstælleren
og visse indikatorer, kan være forskellige alt efter motortype, trans-
mission osv.
Advarselslamperne og indikatorerne på instrumentgruppen og
midterpanelet informerer føreren om status for bilens forskellige
systemer.
For at gøre forklaringen lettere viser følgende illustration alle
indikatorer og advarselslamper med lys.
OM20C66DK.book Page 98 Thursday, January 12, 2017 4:30 PM

992. Instrumentgruppe
2
Instrumentgruppe
OM20C66DK
Advarselslamperne informerer føreren om, at der er fejl i et af bilens
systemer.
Advarselslamper
*1
(rød)
Advarselslampe for
bremsesystem
(S. 530)*1, 2
(Diesel-
motor)
Stop & Start-
deaktiveringsindikator
( S. 532)
*1Fejlindikatorlampe
(S. 530)*1Advarselslampe for
servostyring
(S. 531)
*1SRS-advarselslampe
(S. 530) Advarselslampe for lavt
brændstofniveau
(
S. 532)
*1Advarselslampe for ABS
(S. 531) Indikator for
sikkerhedssele
(
S. 532)
*1
(gul)
Advarselslampe for
bremsesystem
(S. 531) Indikatorer for
bagsædepassagerernes
sikkerhedssele
(på midterpanelet)
(
 S. 532)
*1, 2
(Hvis monteret)
PCS-advarselslampe
(S. 531) Indikator for
parkeringsbremse
(
S. 532)
*1, 2
(Hvis monteret)
"AFS OFF"-indikator
(S. 532)*1
Hovedadvarselslampe
(S. 533)
*1Indikator for
udskridningssystem
(S. 532)*1
(Hvis monteret)
Advarselslampe for lavt
dæktryk ( S. 533)
OM20C66DK.book Page 99 Thursday, January 12, 2017 4:30 PM

1002. Instrumentgruppe
OM20C66DK
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle), eller når tændingskontakten drejes til IGNITION ON (biler
med smart-nøgle), som tegn på, at der foretages en systemkontrol. De
slukker, når motoren er startet eller efter et par sekunder. Hvis en af indika-
torerne ikke lyser, eller hvis indikatorerne ikke slukker, kan det skyldes fejl i
et system. Få bilen efterset hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
*2: Lyset tændes som tegn på en fejl.
OM20C66DK.book Page 100 Thursday, January 12, 2017 4:30 PM

1012. Instrumentgruppe
2
Instrumentgruppe
OM20C66DK
Indikatorerne informerer føreren om driftstilstanden for bilens forskel-
lige systemer.
Indikatorer
Indikator for blinklys
(S. 229) Sikkerhedsindikator
(på midterpanelet)
(
S. 78)
Indikator for fjernlys
( S. 234)
(Hvis monteret)
Indikator for fartpilot
(S. 289)
Indikator for baglys
( S. 233)
*4
(Hvis monteret)
Indikator for fartpilot
"SET" ( S. 289)
(Hvis monteret)
Indikator for
tågeforlygte
(S. 241)*4
(Hvis monteret)
Indikator for
fartbegrænser
(S. 292)
(Hvis monteret)
Indikator for
tågebaglygte
(S. 241)*4
(Hvis monteret)
LDA-indikator
(advarsel om
vejbaneskift)
(S. 272)
(Hvis monteret)
Automatisk fjernlys
(S. 278)*1, 3
(Hvis monteret)
"AFS OFF"-indikator
(S. 235)
*1, 2Indikator for
udskridningssystem
(S. 307)*1, 4
(Hvis monteret)
Indikator for miljøvenlig
kørsel ( S. 103)
*1, 3
Indikator for deaktivering
af VSC ( S. 307)
*1, 4
(Diesel-
motor)
Stop & Start-indikator
( S. 295)
(Diesel-
motor)
Indikator for forvarmning
af motor ( S. 209)
*1, 3, 5
(Diesel-
motor)
Stop & Start-
deaktiveringsindikator
( S. 295)
OM20C66DK.book Page 101 Thursday, January 12, 2017 4:30 PM

1022. Instrumentgruppe
OM20C66DK
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle), eller når tændingskontakten drejes til IGNITION ON (biler
med smart-nøgle), som tegn på, at der foretages en systemkontrol. De
slukker, når motoren er startet eller efter et par sekunder. Hvis en af indika-
torerne ikke lyser, eller hvis indikatorerne ikke slukker, kan det skyldes fejl i
et system. Få bilen efterset hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
*2: Indikatoren blinker som tegn på, at systemet er aktivt.
*3: Lyset tændes, når systemet er slået fra.
*4: Denne lampe lyser på multi-informationdisplayet.
*5: På biler med farvedisplay lyser denne lampe på multi-informationdisplayet.
*1
(Hvis monteret)
Indikator for Auto P
frakoblet ( S. 231)*1, 3
(Hvis monteret)
PCS-advarselslampe
(S. 262)
*4
(Hvis monteret)
Gearstillingsindikator
(S. 222)
*5
(Hvis monteret)
"SPORT"-indikator
(S. 220)
*4
(Hvis monteret)
Gearstillingsindikator
(S. 222) Indikator for
parkeringsbremse
(
S. 230)
*1, 4
(Hvis monteret)
Gearskiftindikator
(S. 226)
(Hvis monteret)
Indikator for lav
udendørstemperatur
(S. 107)
Indikator for
"PASSENGER
AIRBAG"
(på midterpanelet)
(S. 52)
OM20C66DK.book Page 102 Thursday, January 12, 2017 4:30 PM

1032. Instrumentgruppe
2
Instrumentgruppe
OM20C66DK

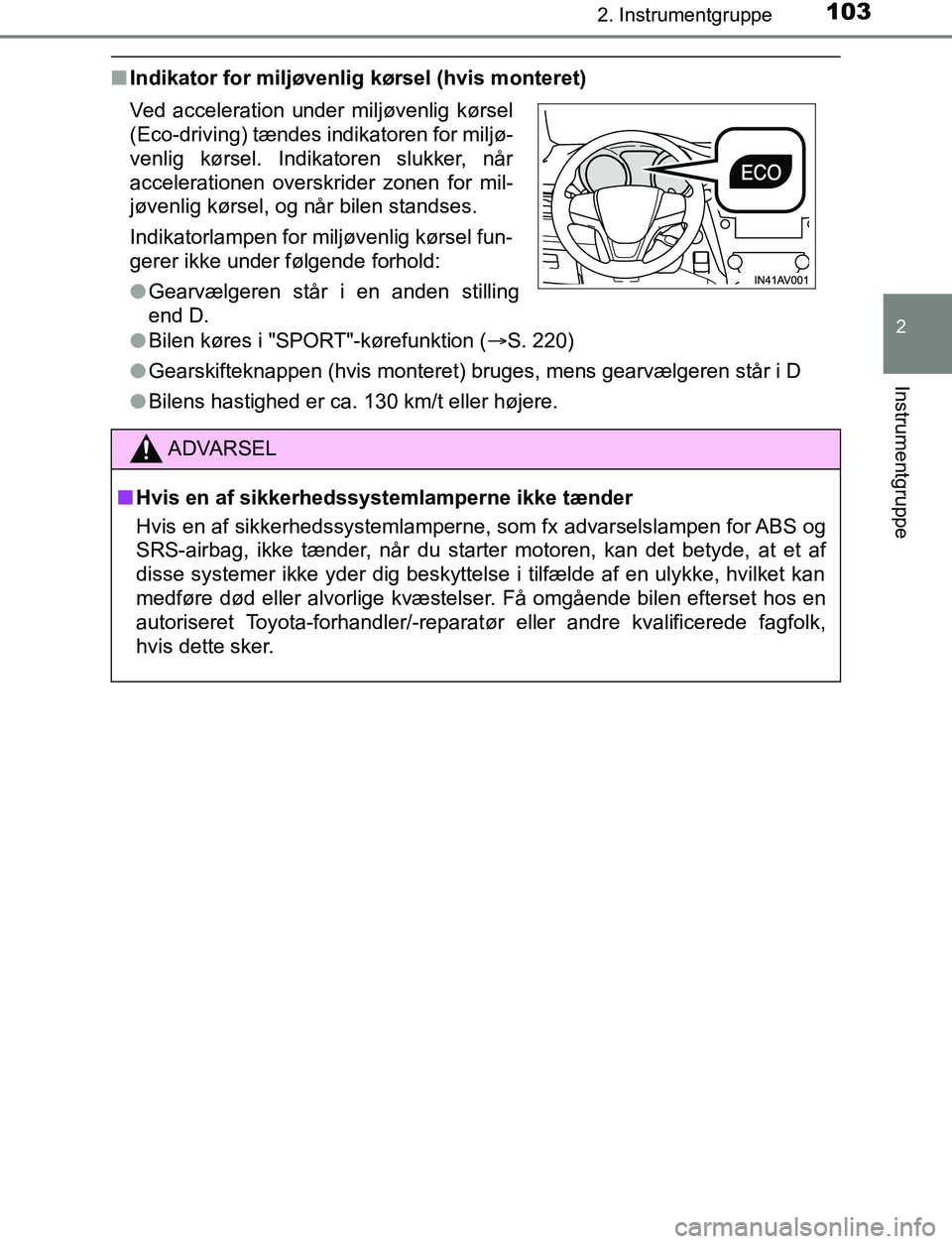

nIndikator for miljøvenlig kørsel (hvis monteret)
lBilen køres i "SPORT"-kørefunktion (S. 220)
l Gearskifteknappen (hvis monteret) bruges, mens gearvælgeren står i D
l Bilens hastighed er ca. 130 km/t eller højere.
Ved acceleration under miljøvenlig kørsel
(Eco-driving) tændes indikatoren for miljø-
venlig kørsel. Indikatoren slukker, når
accelerationen overskrider zonen for mil-
jøvenlig kørsel, og når bilen standses.
Indikatorlampen for miljøvenlig kørsel fun-
gerer ikke under følgende forhold:
l
Gearvælgeren står i en anden stilling
end D.
ADVARSEL
n Hvis en af sikkerhedssystemlamperne ikke tænder
Hvis en af sikkerhedssystemlamperne, som fx advarselslampen for ABS og
SRS-airbag, ikke tænder, når du starter motoren, kan det betyde, at et af
disse systemer ikke yder dig beskyttelse i tilfælde af en ulykke, hvilket kan
medføre død eller alvorlige kvæstelser. Få omgående bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk,
hvis dette sker.
OM20C66DK.book Page 103 Thursday, January 12, 2017 4:30 PM

1042. Instrumentgruppe
OM20C66DK
Målere og instrumenter
Biler med monokromt display
Biler med farvedisplay
Enhederne i speedometeret kan variere afhængigt af hvilket land,
bilen er produceret til.
OM20C66DK.book Page 104 Thursday, January 12, 2017 4:30 PM
