4977-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

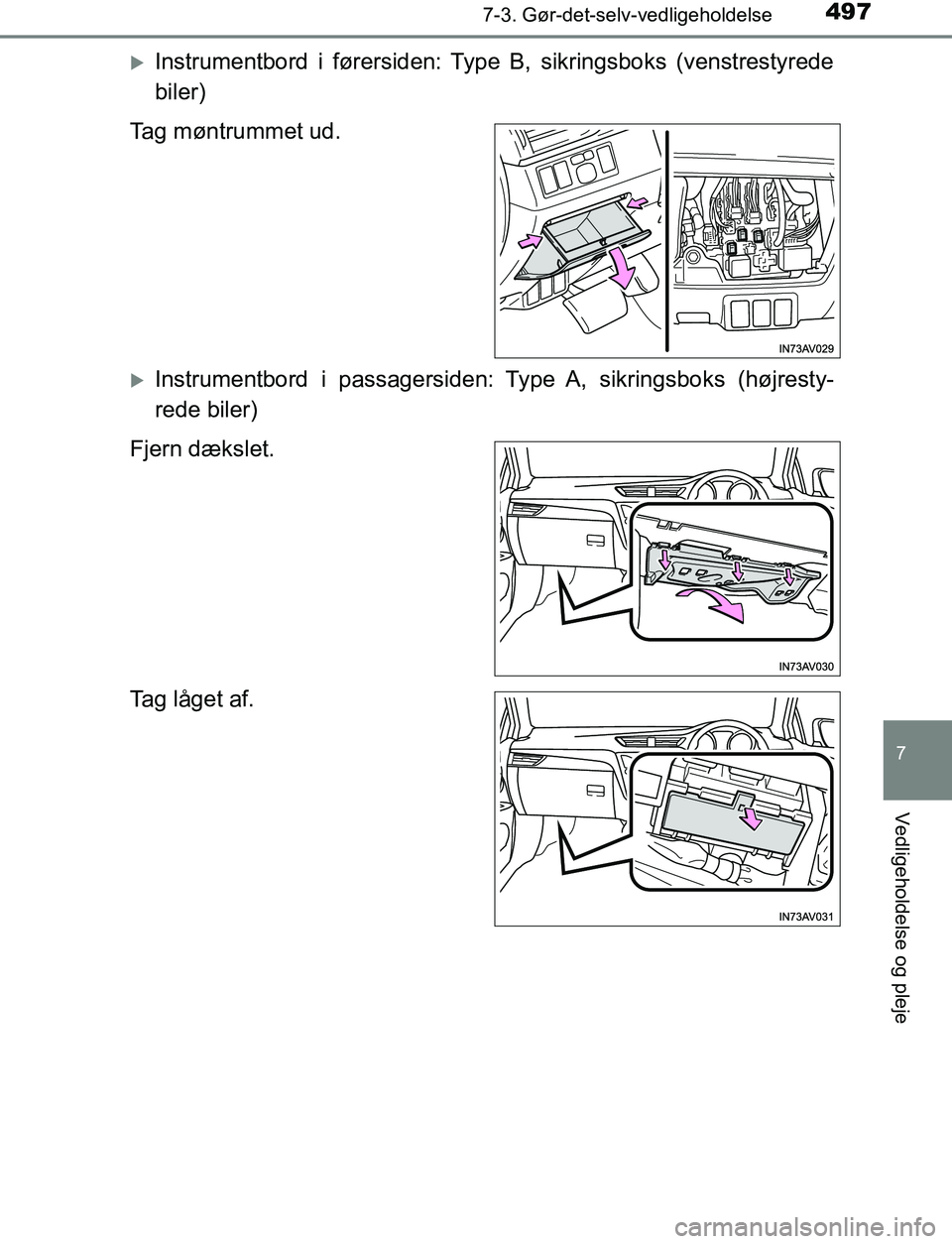

Instrumentbord i førersiden: Type B, sikringsboks (venstrestyrede
biler)
Tag møntrummet ud.
Instrumentbord i passagersiden: Ty pe A, sikringsboks (højresty-
rede biler)
Fjern dækslet.
Tag låget af.
OM20C66DK.book Page 497 Thursday, January 12, 2017 4:30 PM

4987-3. Gør-det-selv-vedligeholdelse
OM20C66DK

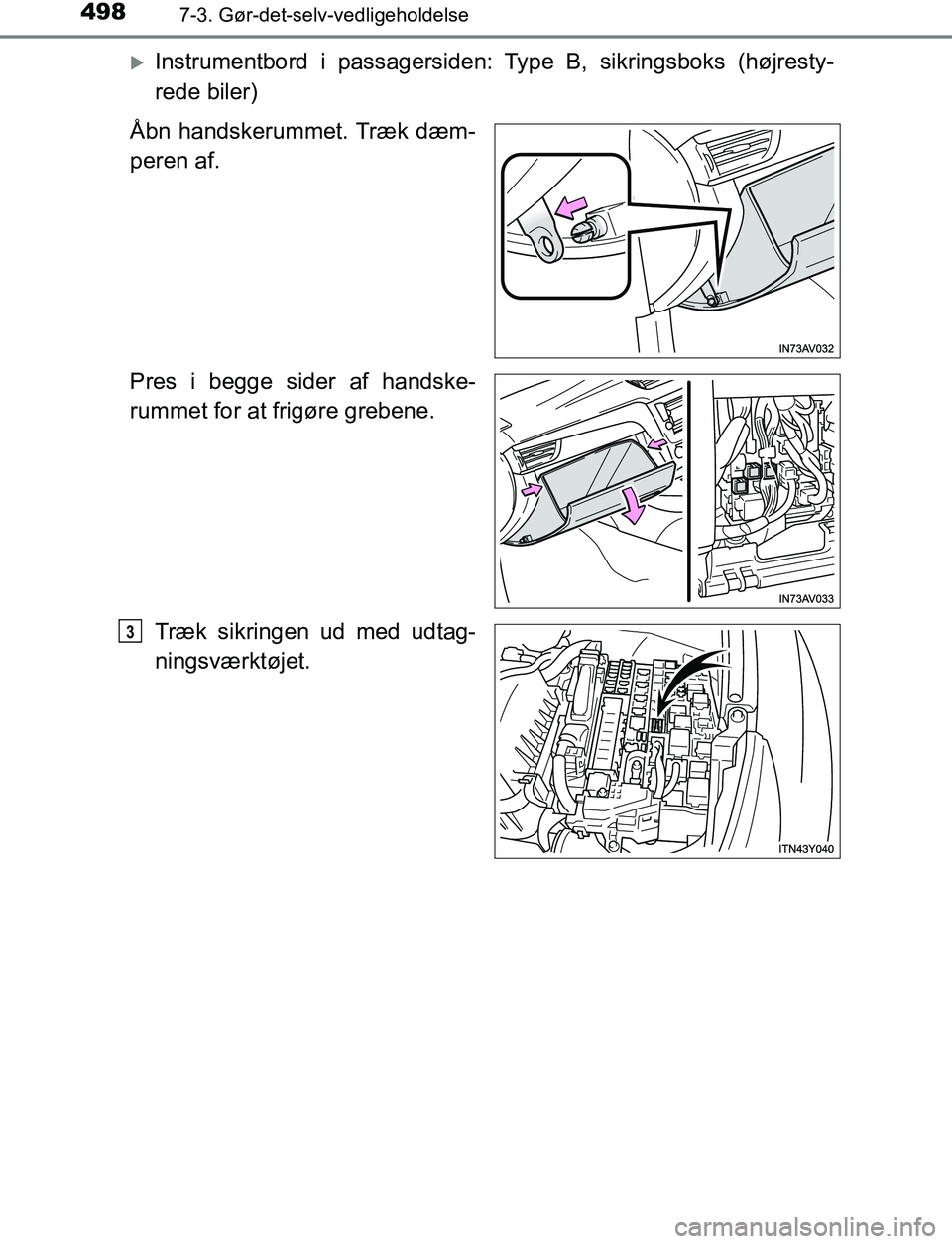

Instrumentbord i passagersiden: Type B, sikringsboks (højresty-
rede biler)
Åbn handskerummet. Træk dæm-
peren af.
Pres i begge sider af handske-
rummet for at frigøre grebene.
Træk sikringen ud med udtag-
ningsværktøjet.
3
OM20C66DK.book Page 498 Thursday, January 12, 2017 4:30 PM

4997-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

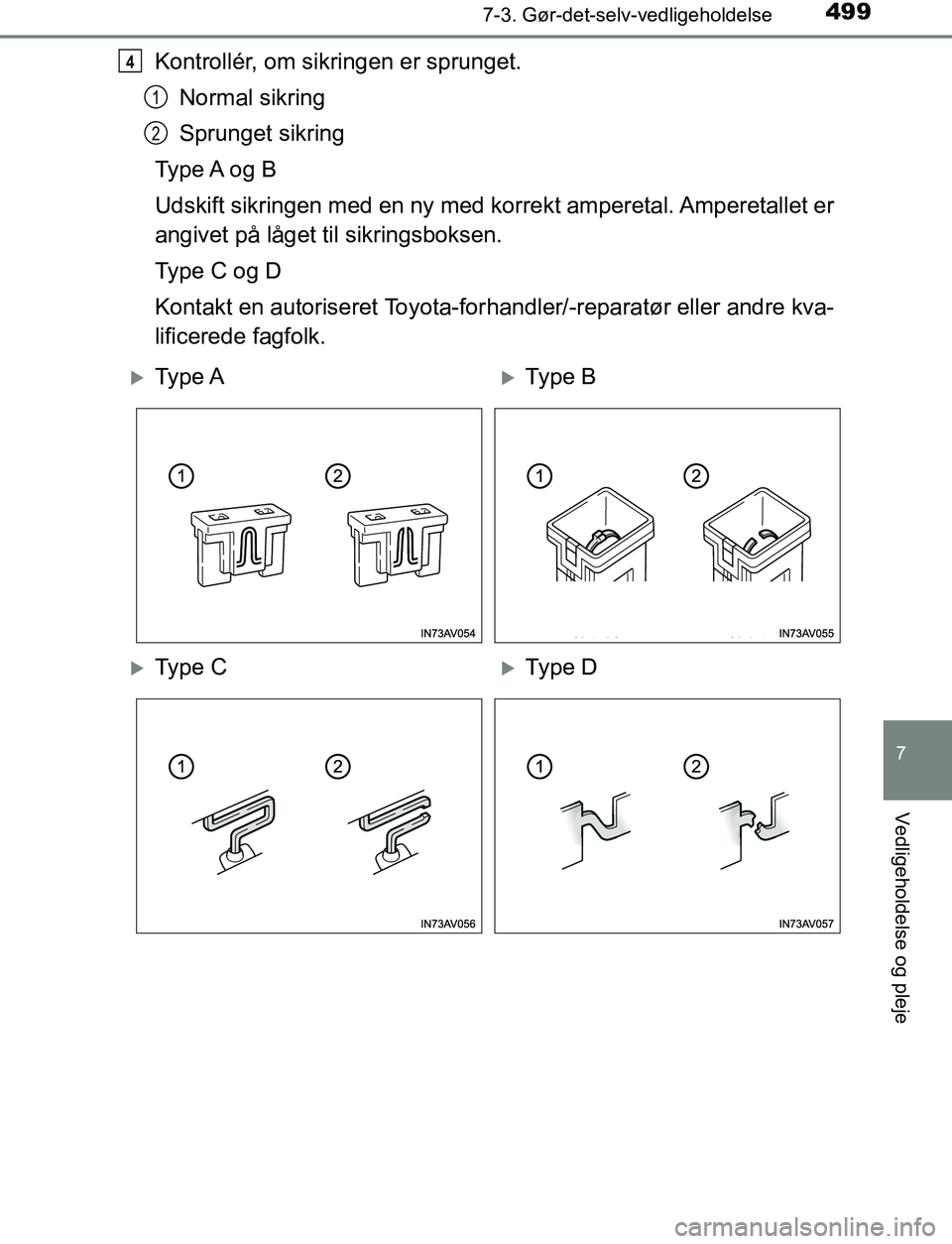

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Ty p e A o g B
Udskift sikringen med en ny med ko rrekt amperetal. Amperetallet er
angivet på låget til sikringsboksen.
Type C og D
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kva-
lificerede fagfolk.4
1
2
Ty p e AType B
Ty p e CType D
OM20C66DK.book Page 499 Thursday, January 12, 2017 4:30 PM

5007-3. Gør-det-selv-vedligeholdelse
OM20C66DK

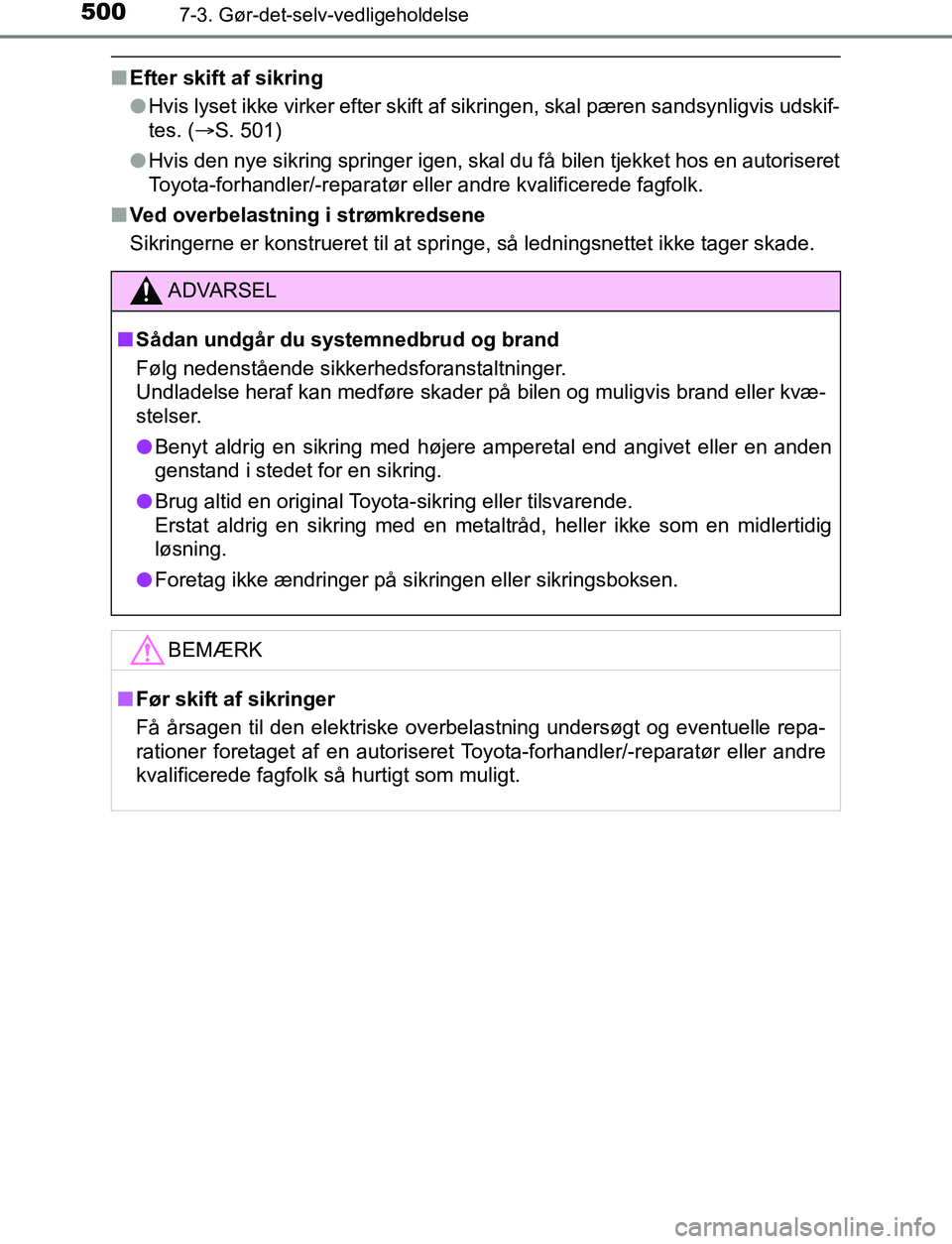

nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. ( S. 501)
l Hvis den nye sikring springer igen, skal du få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Ved overbelastning i strømkredsene
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
ADVARSEL
n Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og muligvis brand eller kvæ-
stelser.
l Benyt aldrig en sikring med høje re amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metalt råd, heller ikke som en midlertidig
løsning.
l Foretag ikke ændringer på sikringen eller sikringsboksen.
BEMÆRK
n Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repa-
rationer foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.
OM20C66DK.book Page 500 Thursday, January 12, 2017 4:30 PM

5017-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

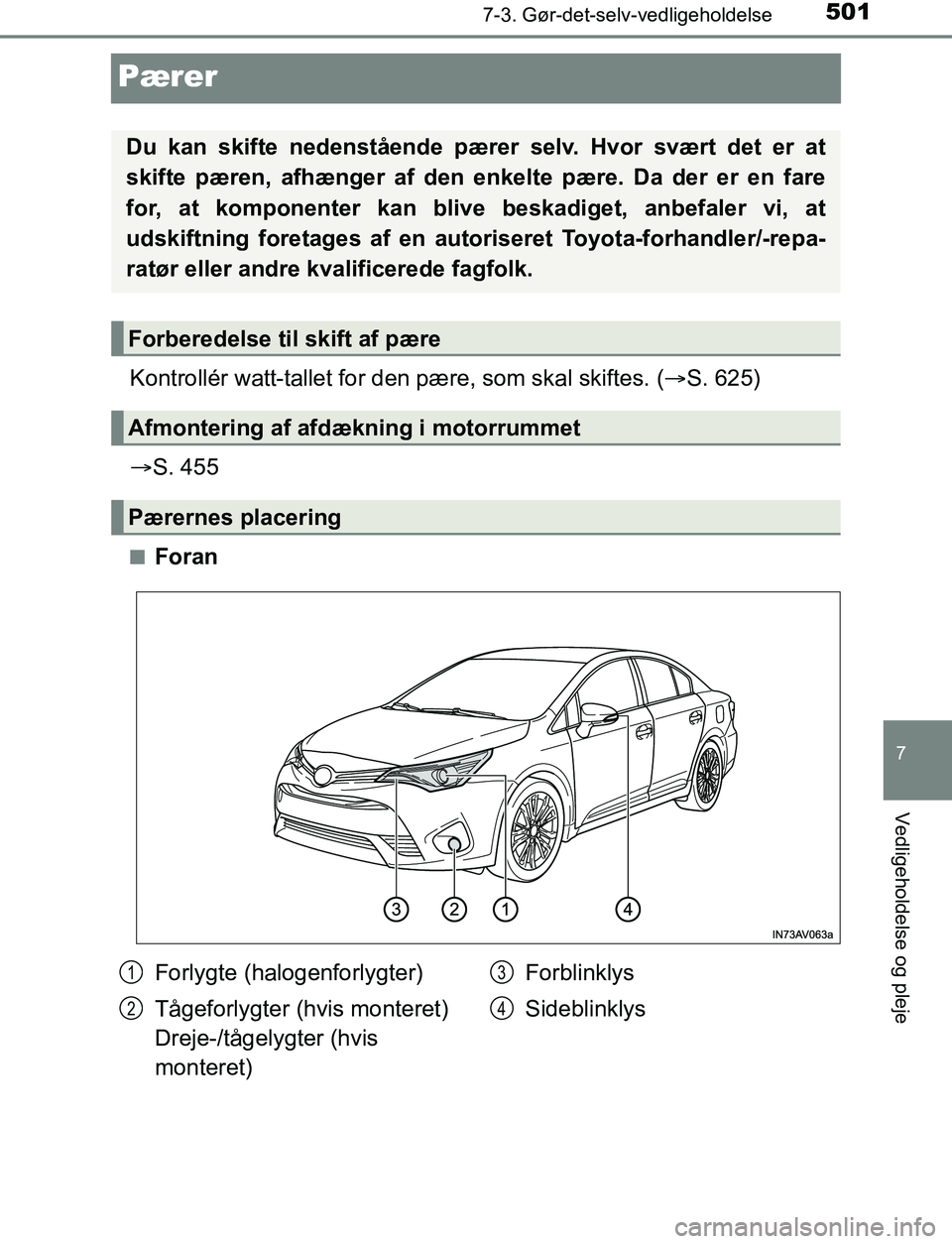

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 625)
 S. 455
nForan
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Forberedelse til skift af pære
Afmontering af afdækning i motorrummet
Pærernes placering
Forlygte (halogenforlygter)
Tågeforlygter (hvis monteret)
Dreje-/tågelygter (hvis
monteret) Forblinklys
Sideblinklys1
2
3
4
OM20C66DK.book Page 501 Thursday, January 12, 2017 4:30 PM

5027-3. Gør-det-selv-vedligeholdelse
OM20C66DKn

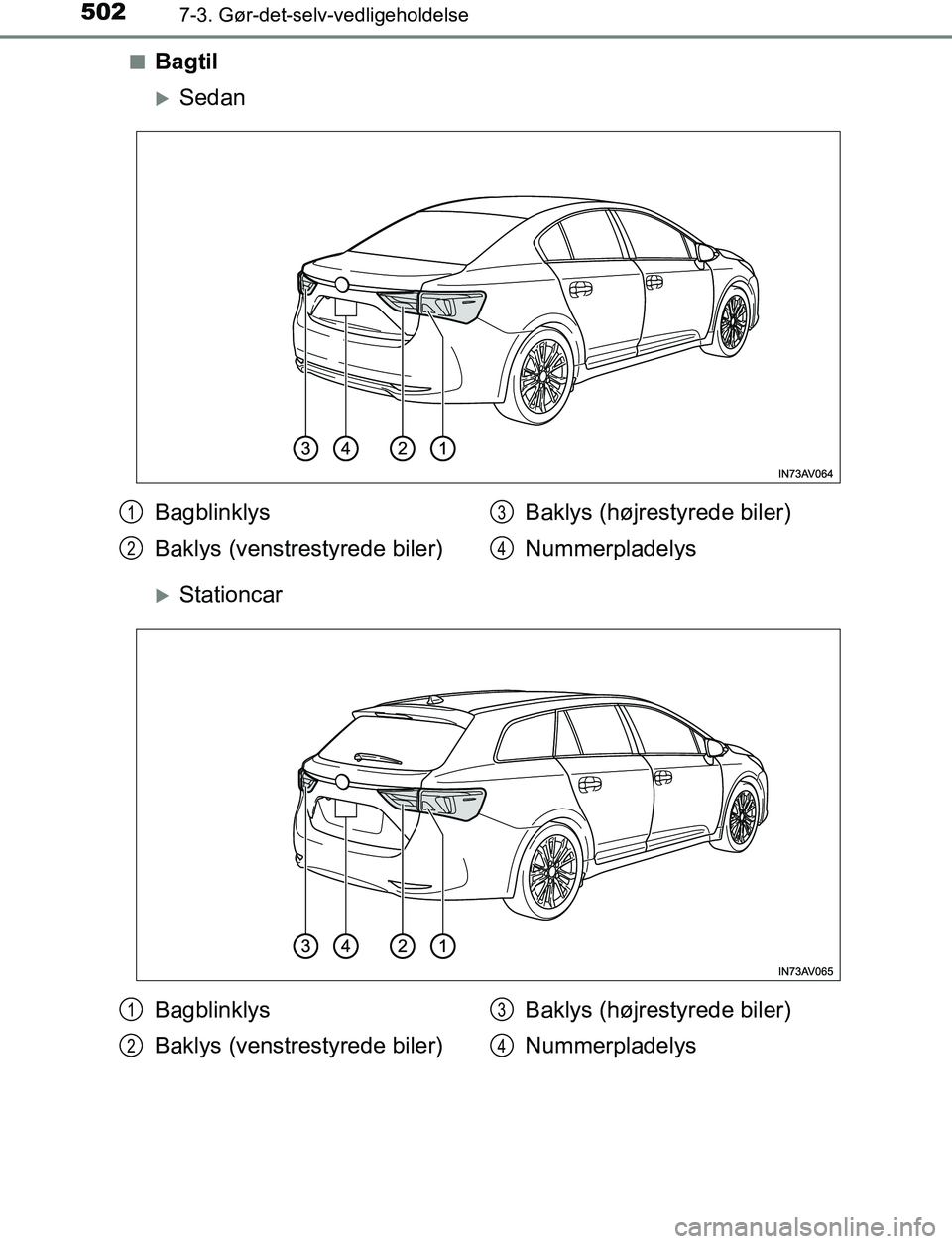

Bagtil
Sedan
Stationcar
Bagblinklys
Baklys (venstrestyrede biler)
Baklys (højrestyrede biler)
Nummerpladelys1
2
3
4
Bagblinklys
Baklys (venstrestyrede biler)Baklys (højrestyrede biler)
Nummerpladelys1
2
3
4
OM20C66DK.book Page 502 Thursday, January 12, 2017 4:30 PM

5037-3. Gør-det-selv-vedligeholdelse
OM20C66DK
7
Vedligeholdelse og pleje

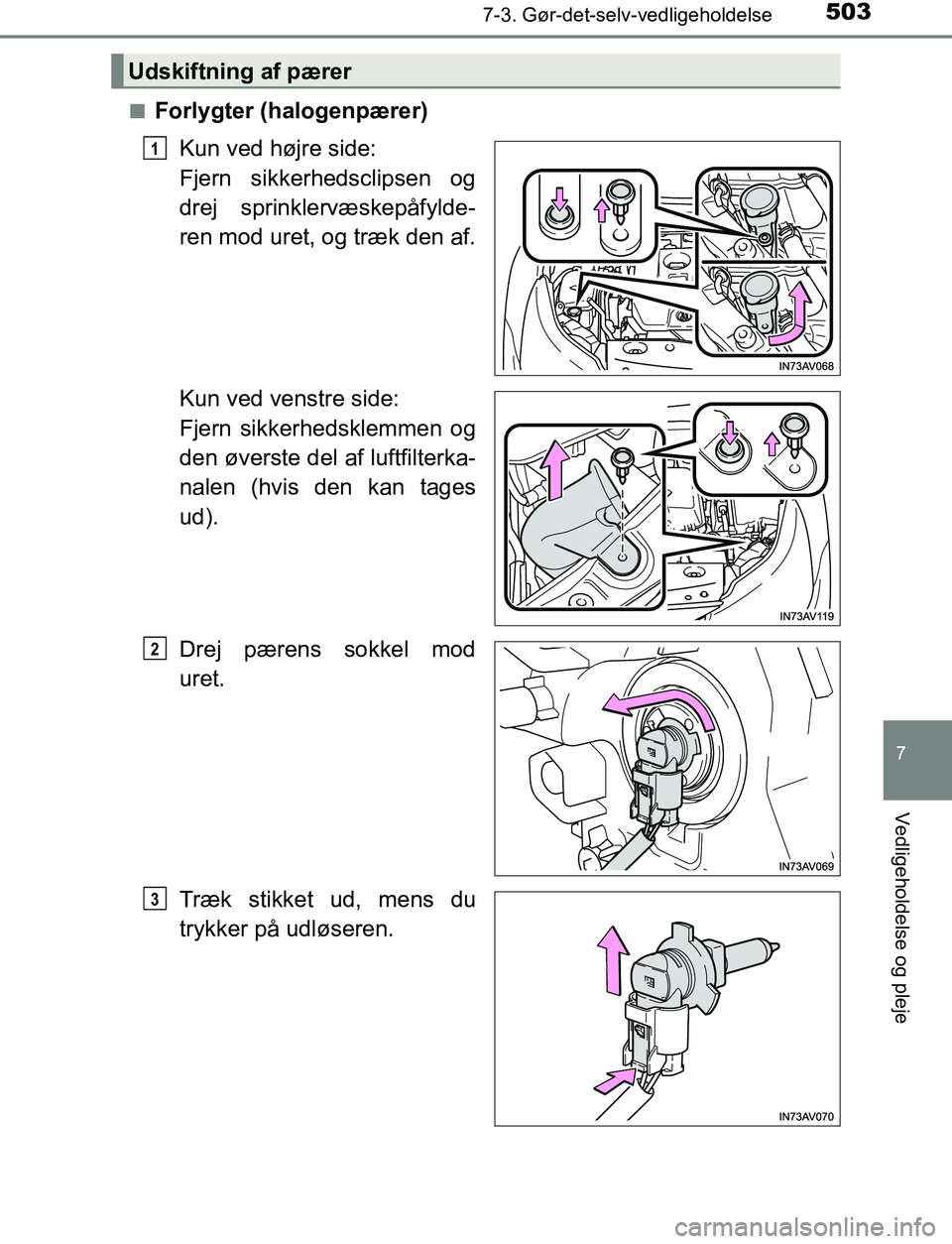

nForlygter (halogenpærer)Kun ved højre side:
Fjern sikkerhedsclipsen og
drej sprinklervæskepåfylde-
ren mod uret, og træk den af.
Kun ved venstre side:
Fjern sikkerhedsklemmen og
den øverste del af luftfilterka-
nalen (hvis den kan tages
ud).
Drej pærens sokkel mod
uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskiftning af pærer
1
2
3
OM20C66DK.book Page 503 Thursday, January 12, 2017 4:30 PM

5047-3. Gør-det-selv-vedligeholdelse
OM20C66DK

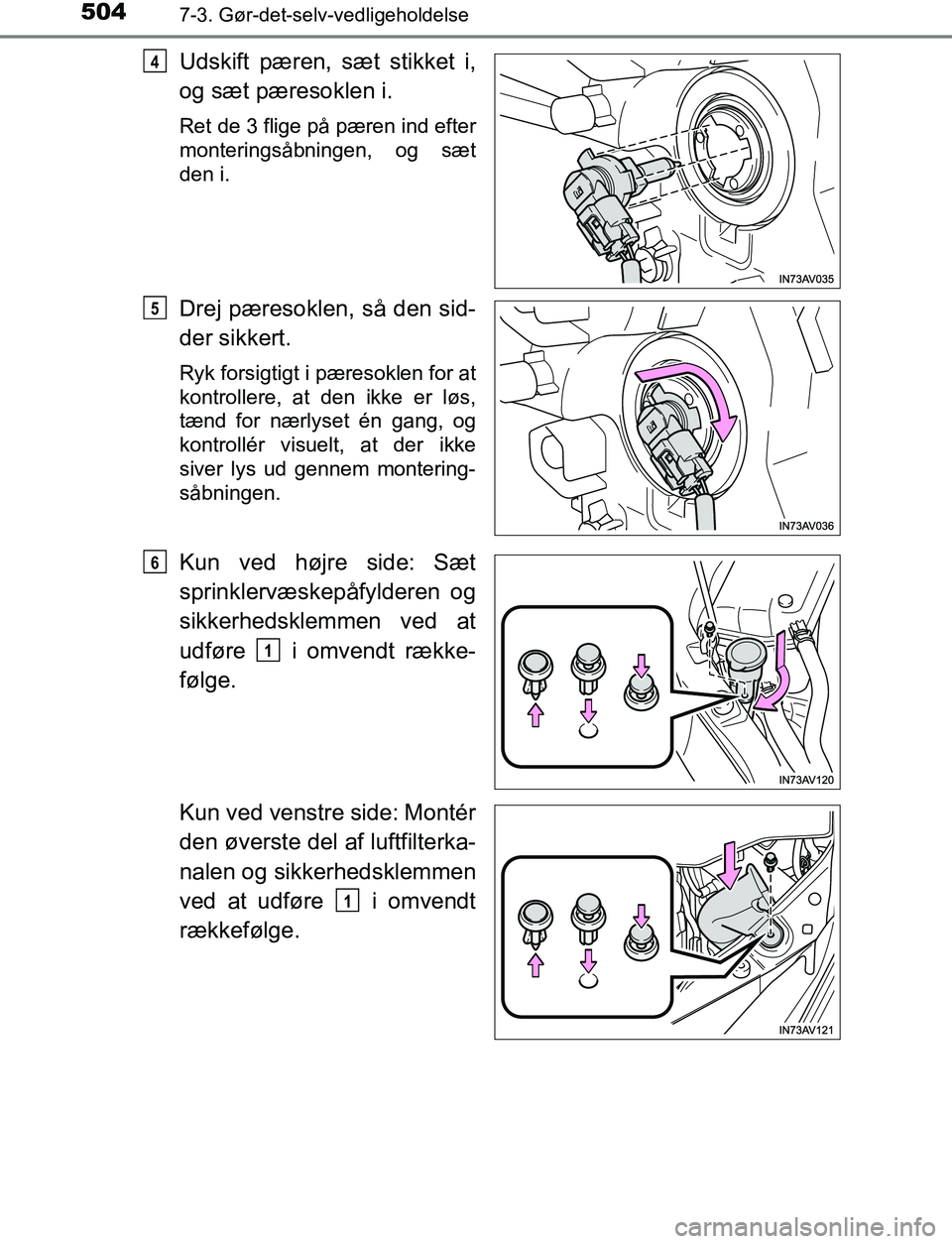

Udskift pæren, sæt stikket i,
og sæt pæresoklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for nærlyset én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Kun ved højre side: Sæt
sprinklervæskepåfylderen og
sikkerhedsklemmen ved at
udføre i omvendt række-
følge.
Kun ved venstre side: Montér
den øverste del af luftfilterka-
nalen og sikkerhedsklemmen
ved at udføre i omvendt
rækkefølge.
4
5
6
1
1
