2017 TOYOTA AURIS TOURING SPORTS ESP

942. Conjunto de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)
*1: Estas luces, excepto las que se muestran en el visualizador de información múlti-
ple, se encienden cuando el interruptor del motor se sitúa en la posición “ON”
(vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos
con sistema de llave inteligente) para indicar que se está realizando una compro-
bación del sistema. Después de arrancar el motor, o transcurridos unos segundos,
se apagarán. Si una luz no se enciende, o si no se apaga, podría existir un funcio-
namiento incorrecto en un sistema. Lleve a revisar el vehículo a un concesionario o
taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesa-
rios.
*2: La luz parpadea para indicar un funcionamiento incorrecto.
*3: La luz parpadea rápidamente para indicar que no se ha desbloqueado la dirección.
*4: Esta luz se enciende en el panel central.
(Amarillo)
(si está insta-
lado)
Indicador de control de cru-
cero (P. 5 5 8 )
(si está insta-
lado)
Luz de aviso de puerta
abierta (P. 561)
*3
(Verde)
(si está insta-
lado)
Indicador del sistema de
llave inteligente (P. 216)
*4Luces recordatorias del cin-
turón de seguridad de los
pasajeros traseros
(P. 5 6 2 )
(Amarillo)
(si está insta-
lado)
Indicador del sistema de
llave inteligente (P. 561)
*1
(si está insta-
lado)
Luz de aviso de la presión
de los neumáticos
(P. 5 6 2 )
Luz de aviso de nivel bajo
de combustible (P. 5 6 1 )
*1
(si está insta-
lado)
Luz de aviso principal
(P. 5 6 2 )
Luz recordatoria del cintu-
rón de seguridad del con-
ductor y del pasajero
delantero (P. 5 6 2 )
AURIS Touring Sports_OM_Spanish_OM12L16S.book 94 ページ ２０１６年７月２９日　金曜日　午後２時２０分

962. Conjunto de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)
*1: Estas luces, excepto las que se muestran en el visualizador de información múlti-
ple, se encienden cuando el interruptor del motor se sitúa en la posición “ON”
(vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos
con sistema de llave inteligente) para indicar que se está realizando una compro-
bación del sistema. Después de arrancar el motor, o transcurridos unos segundos,
se apagarán. Si una luz no se enciende, o si no se apaga, podría existir un funcio-
namiento incorrecto en un sistema. Lleve a revisar el vehículo a un concesionario o
taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesa-
rios.
*2: La luz parpadea para indicar que el sistema está activado.
*3: Vehículos con 3 contadores
*4: Vehículos con 2 contadores
*5: La luz no se enciende cuando el sistema está desactivado.
*6: Esta luz se enciende en el panel central.
*7: Cuando la temperatura exterior es de aproximadamente 3°C (37°F) o inferior, el
indicador parpadea durante aproximadamente 10 segundos y, a continuación, per-
manece encendido.
*1, 3
(si está insta-
lado)
Indicador de cambio de
marchas (P. 234)
(si está insta-
lado)
Indicador de precalenta-
miento del motor
(P. 212, 216)
*4
(si está insta-
lado)
Indicador de cambio de
marchas (P. 234)(Verde)
(si está insta-
lado)
Indicador del sistema de
llave inteligente (P. 216)
*1, 5
(si está insta-
lado)
Luz indicadora de conduc-
ción ecológica
(P. 105, 116)*7
(si está insta-
lado)
Indicador de temperatura
exterior baja (P. 9 8 )
*6Indicador de seguridad
(P. 75, 87)*1, 6Indicador “PASSENGER
AIR BAG” (P. 5 2 )
(si está insta-
lado)
Indicador “SPORT”
(P. 2 2 7 )
AURIS Touring Sports_OM_Spanish_OM12L16S.book 96 ページ ２０１６年７月２９日　金曜日　午後２時２０分

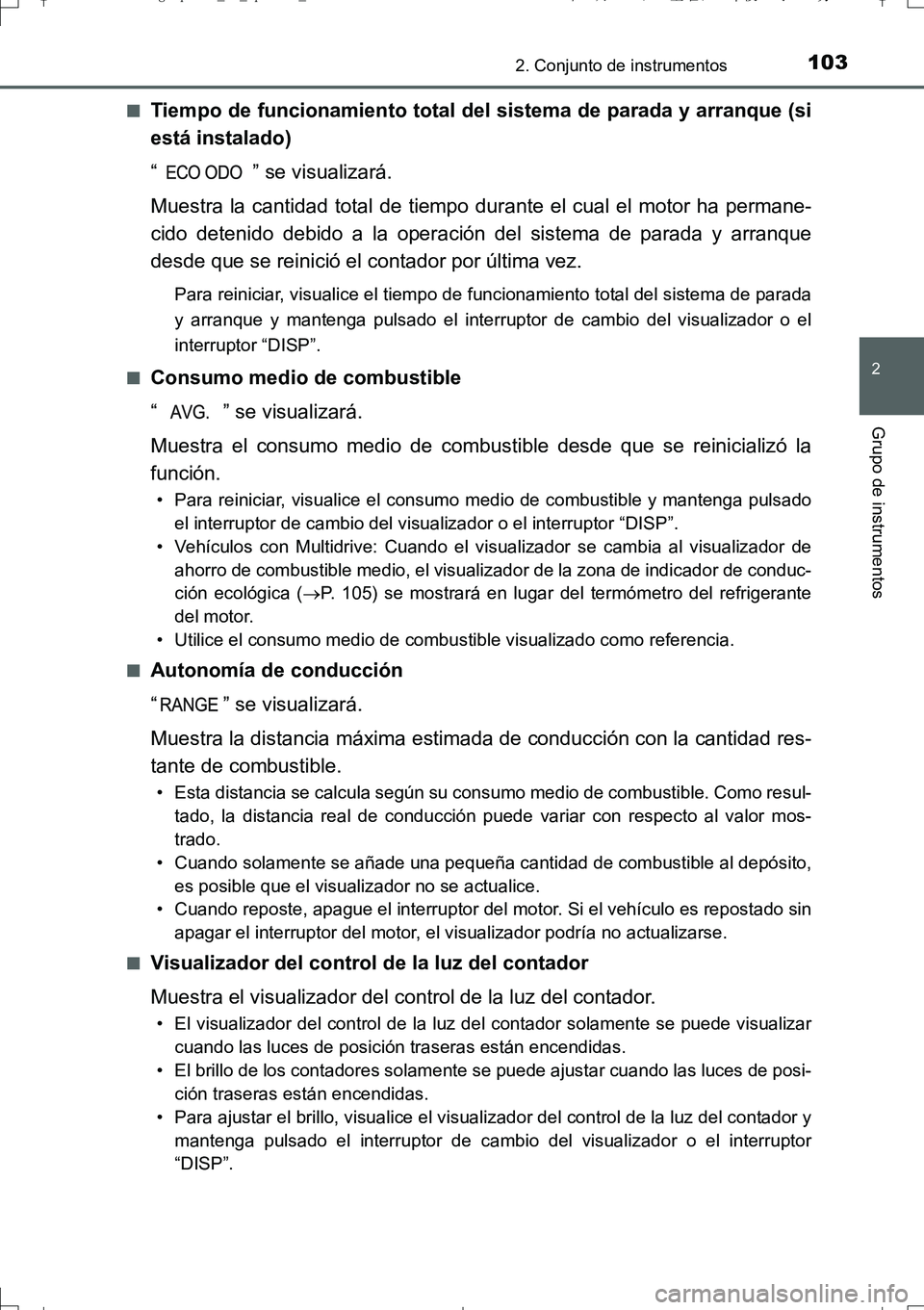

1032. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)■
Tiempo de funcionamiento total del sistema de parada y arranque (si
está instalado)
“ ” se visualizará.
Muestra la cantidad total de tiempo durante el cual el motor ha permane-
cido detenido debido a la operación del sistema de parada y arranque
desde que se reinició el contador por última vez.
Para reiniciar, visualice el tiempo de funcionamiento total del sistema de parada
y arranque y mantenga pulsado el interruptor de cambio del visualizador o el
interruptor “DISP”.
■
Consumo medio de combustible
“ ” se visualizará.
Muestra el consumo medio de combustible desde que se reinicializó la
función.
• Para reiniciar, visualice el consumo medio de combustible y mantenga pulsado
el interruptor de cambio del visualizador o el interruptor “DISP”.
• Vehículos con Multidrive: Cuando el visualizador se cambia al visualizador de
ahorro de combustible medio, el visualizador de la zona de indicador de conduc-
ción ecológica (P. 105) se mostrará en lugar del termómetro del refrigerante
del motor.
• Utilice el consumo medio de combustible visualizado como referencia.
■
Autonomía de conducción
“ ” se visualizará.
Muestra la distancia máxima estimada de conducción con la cantidad res-
tante de combustible.
• Esta distancia se calcula según su consumo medio de combustible. Como resul-
tado, la distancia real de conducción puede variar con respecto al valor mos-
trado.
• Cuando solamente se añade una pequeña cantidad de combustible al depósito,
es posible que el visualizador no se actualice.
• Cuando reposte, apague el interruptor del motor. Si el vehículo es repostado sin
apagar el interruptor del motor, el visualizador podría no actualizarse.
■
Visualizador del control de la luz del contador
Muestra el visualizador del control de la luz del contador.
• El visualizador del control de la luz del contador solamente se puede visualizar
cuando las luces de posición traseras están encendidas.
• El brillo de los contadores solamente se puede ajustar cuando las luces de posi-
ción traseras están encendidas.
• Para ajustar el brillo, visualice el visualizador del control de la luz del contador y
mantenga pulsado el interruptor de cambio del visualizador o el interruptor
“DISP”.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 103 ページ ２０１６年７月２９日　金曜日　午後２時２０分

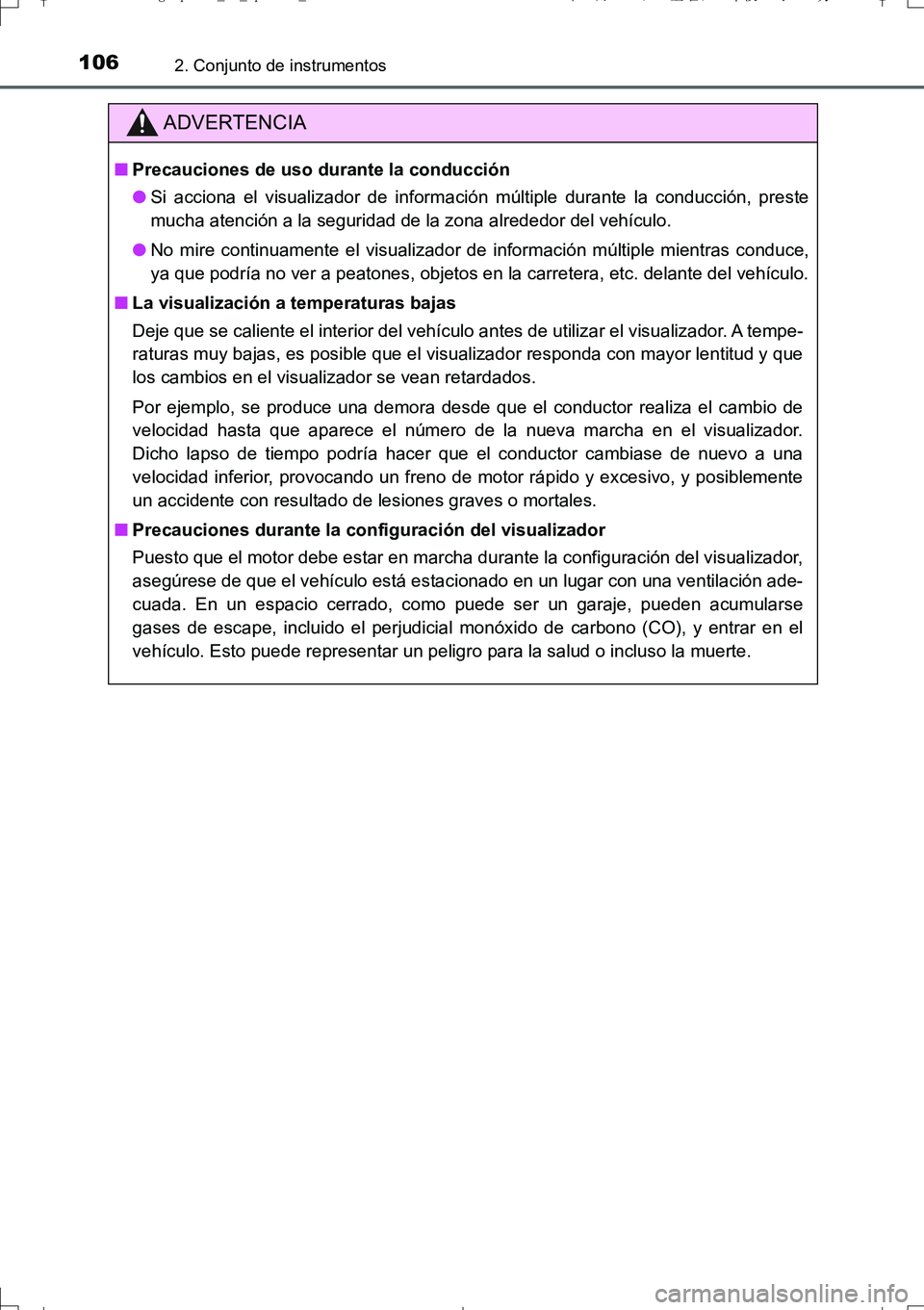

1062. Conjunto de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)
ADVERTENCIA
■Precauciones de uso durante la conducción
●Si acciona el visualizador de información múltiple durante la conducción, preste
mucha atención a la seguridad de la zona alrededor del vehículo.
●No mire continuamente el visualizador de información múltiple mientras conduce,
ya que podría no ver a peatones, objetos en la carretera, etc. delante del vehículo.
■La visualización a temperaturas bajas
Deje que se caliente el interior del vehículo antes de utilizar el visualizador. A tempe-
raturas muy bajas, es posible que el visualizador responda con mayor lentitud y que
los cambios en el visualizador se vean retardados.
Por ejemplo, se produce una demora desde que el conductor realiza el cambio de
velocidad hasta que aparece el número de la nueva marcha en el visualizador.
Dicho lapso de tiempo podría hacer que el conductor cambiase de nuevo a una
velocidad inferior, provocando un freno de motor rápido y excesivo, y posiblemente
un accidente con resultado de lesiones graves o mortales.
■Precauciones durante la configuración del visualizador
Puesto que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo está estacionado en un lugar con una ventilación ade-
cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial monóxido de carbono (CO), y entrar en el
vehículo. Esto puede representar un peligro para la salud o incluso la muerte.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 106 ページ ２０１６年７月２９日　金曜日　午後２時２０分

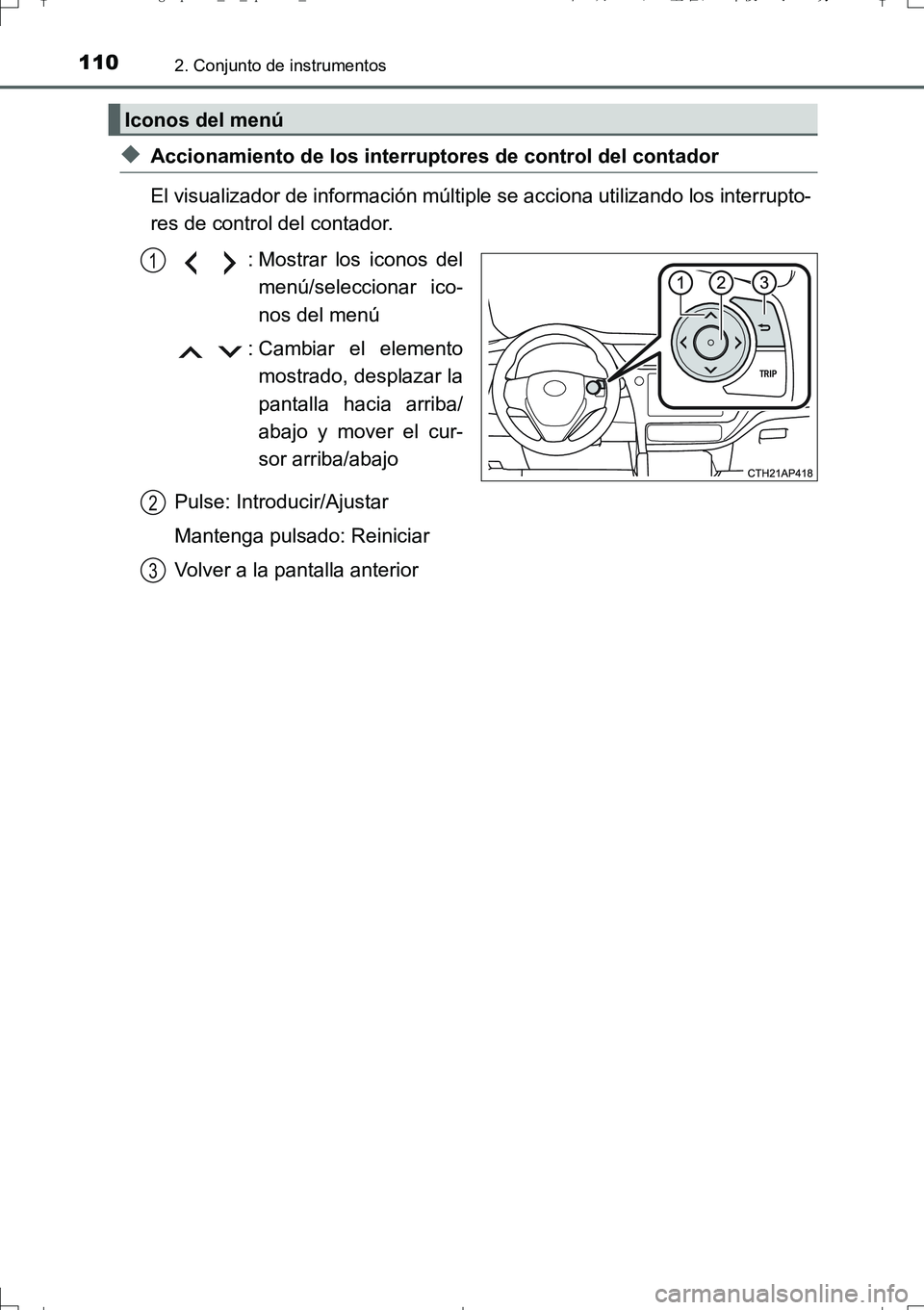

1102. Conjunto de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)
◆Accionamiento de los interruptores de control del contador
El visualizador de información múltiple se acciona utilizando los interrupto-
res de control del contador.
: Mostrar los iconos del
menú/seleccionar ico-
nos del menú
: Cambiar el elemento
mostrado, desplazar la
pantalla hacia arriba/
abajo y mover el cur-
sor arriba/abajo
Pulse: Introducir/Ajustar
Mantenga pulsado: Reiniciar
Volver a la pantalla anterior
Iconos del menú
1
2
3
AURIS Touring Sports_OM_Spanish_OM12L16S.book 110 ページ ２０１６年７月２９日　金曜日　午後２時２０分

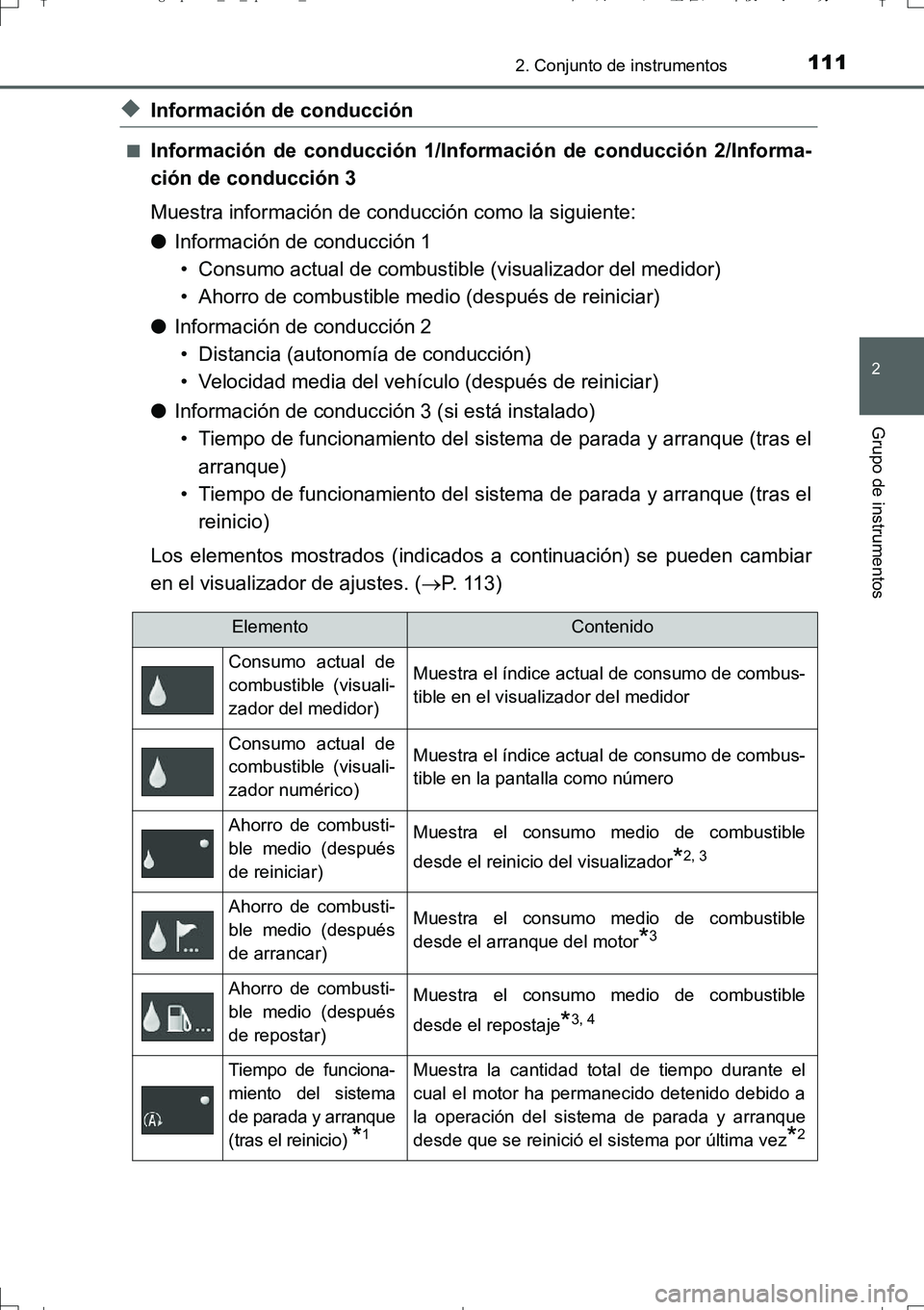

1112. Conjunto de instrumentos
2
Grupo de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)
◆Información de conducción
■Información de conducción 1/Información de conducción 2/Informa-
ción de conducción 3
Muestra información de conducción como la siguiente:
●Información de conducción 1
• Consumo actual de combustible (visualizador del medidor)
• Ahorro de combustible medio (después de reiniciar)
●Información de conducción 2
• Distancia (autonomía de conducción)
• Velocidad media del vehículo (después de reiniciar)
●Información de conducción 3 (si está instalado)
• Tiempo de funcionamiento del sistema de parada y arranque (tras el
arranque)
• Tiempo de funcionamiento del sistema de parada y arranque (tras el
reinicio)
Los elementos mostrados (indicados a continuación) se pueden cambiar
en el visualizador de ajustes. (P. 1 1 3 )
ElementoContenido
Consumo actual de
combustible (visuali-
zador del medidor)Muestra el índice actual de consumo de combus-
tible en el visualizador del medidor
Consumo actual de
combustible (visuali-
zador numérico)Muestra el índice actual de consumo de combus-
tible en la pantalla como número
Ahorro de combusti-
ble medio (después
de reiniciar)Muestra el consumo medio de combustible
desde el reinicio del visualizador
*2, 3
Ahorro de combusti-
ble medio (después
de arrancar)Muestra el consumo medio de combustible
desde el arranque del motor
*3
Ahorro de combusti-
ble medio (después
de repostar)Muestra el consumo medio de combustible
desde el repostaje
*3, 4
Tiempo de funciona-
miento del sistema
de parada y arranque
(tras el reinicio)
*1
Muestra la cantidad total de tiempo durante el
cual el motor ha permanecido detenido debido a
la operación del sistema de parada y arranque
desde que se reinició el sistema por última vez
*2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 111 ページ ２０１６年７月２９日　金曜日　午後２時２０分

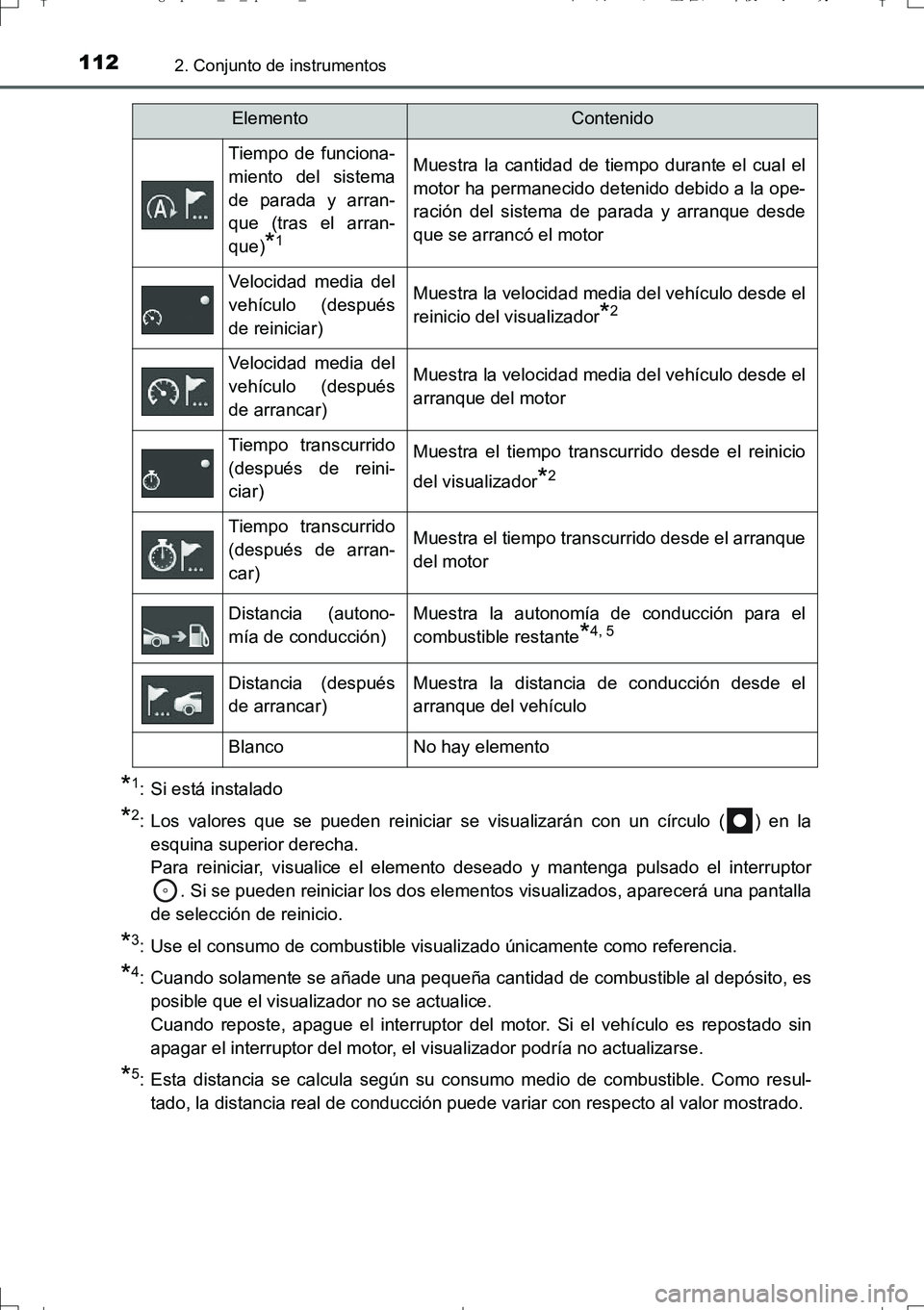

1122. Conjunto de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)
*1: Si está instalado
*2: Los valores que se pueden reiniciar se visualizarán con un círculo ( ) en la
esquina superior derecha.
Para reiniciar, visualice el elemento deseado y mantenga pulsado el interruptor
. Si se pueden reiniciar los dos elementos visualizados, aparecerá una pantalla
de selección de reinicio.
*3: Use el consumo de combustible visualizado únicamente como referencia.
*4: Cuando solamente se añade una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del motor. Si el vehículo es repostado sin
apagar el interruptor del motor, el visualizador podría no actualizarse.
*5: Esta distancia se calcula según su consumo medio de combustible. Como resul-
tado, la distancia real de conducción puede variar con respecto al valor mostrado.
Tiempo de funciona-
miento del sistema
de parada y arran-
que (tras el arran-
que)
*1
Muestra la cantidad de tiempo durante el cual el
motor ha permanecido detenido debido a la ope-
ración del sistema de parada y arranque desde
que se arrancó el motor
Velocidad media del
vehículo (después
de reiniciar)Muestra la velocidad media del vehículo desde el
reinicio del visualizador
*2
Velocidad media del
vehículo (después
de arrancar)Muestra la velocidad media del vehículo desde el
arranque del motor
Tiempo transcurrido
(después de reini-
ciar)Muestra el tiempo transcurrido desde el reinicio
del visualizador
*2
Tiempo transcurrido
(después de arran-
car)Muestra el tiempo transcurrido desde el arranque
del motor
Distancia (autono-
mía de conducción)Muestra la autonomía de conducción para el
combustible restante
*4, 5
Distancia (después
de arrancar)Muestra la distancia de conducción desde el
arranque del vehículo
BlancoNo hay elemento
ElementoContenido
AURIS Touring Sports_OM_Spanish_OM12L16S.book 112 ページ ２０１６年７月２９日　金曜日　午後２時２０分

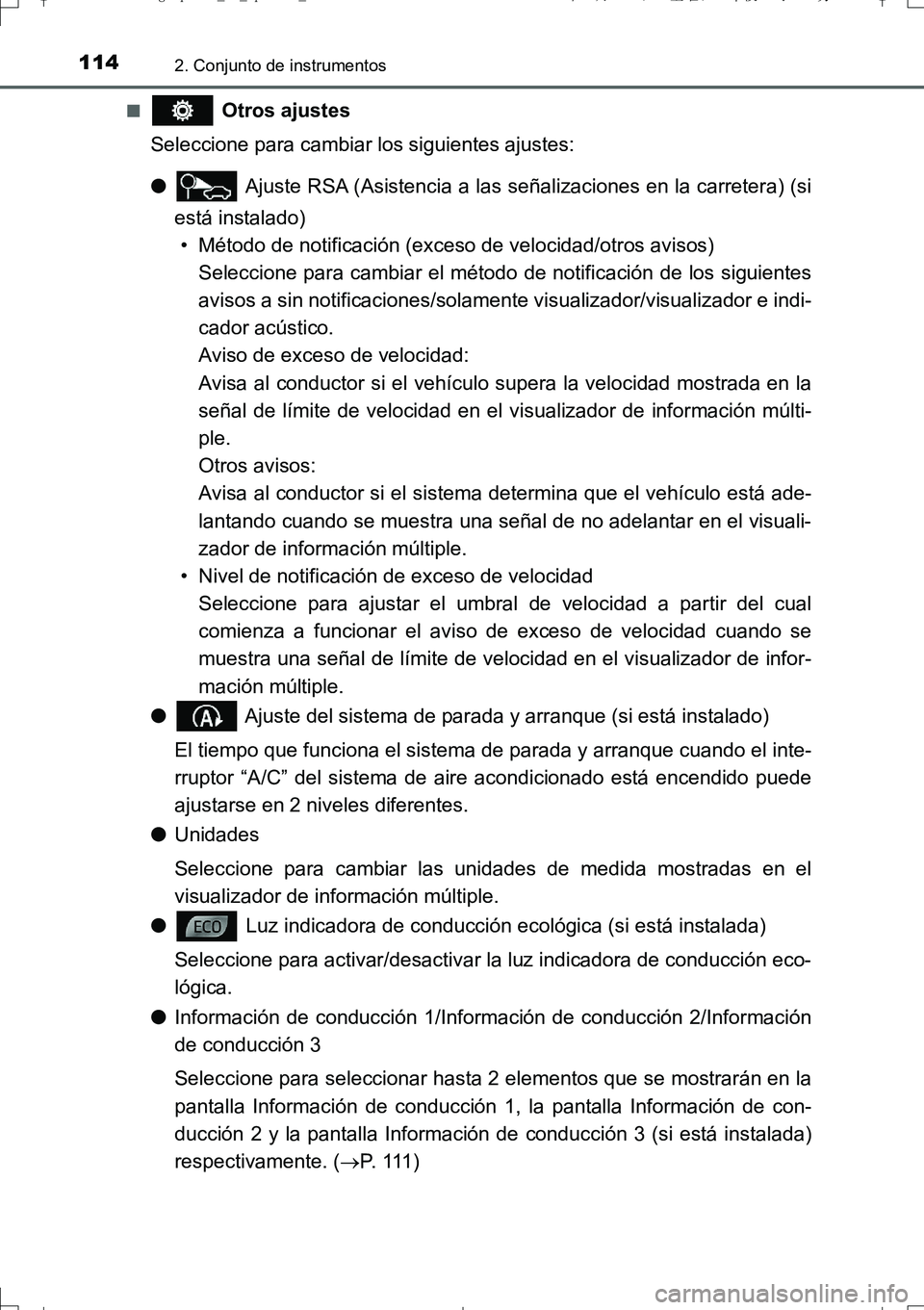

1142. Conjunto de instrumentos
UK_AURIS_Touring_Sport_ES (OM12L16S)■
Otros ajustes
Seleccione para cambiar los siguientes ajustes:
● Ajuste RSA (Asistencia a las señalizaciones en la carretera) (si
está instalado)
• Método de notificación (exceso de velocidad/otros avisos)
Seleccione para cambiar el método de notificación de los siguientes
avisos a sin notificaciones/solamente visualizador/visualizador e indi-
cador acústico.
Aviso de exceso de velocidad:
Avisa al conductor si el vehículo supera la velocidad mostrada en la
señal de límite de velocidad en el visualizador de información múlti-
ple.
Otros avisos:
Avisa al conductor si el sistema determina que el vehículo está ade-
lantando cuando se muestra una señal de no adelantar en el visuali-
zador de información múltiple.
• Nivel de notificación de exceso de velocidad
Seleccione para ajustar el umbral de velocidad a partir del cual
comienza a funcionar el aviso de exceso de velocidad cuando se
muestra una señal de límite de velocidad en el visualizador de infor-
mación múltiple.
● Ajuste del sistema de parada y arranque (si está instalado)
El tiempo que funciona el sistema de parada y arranque cuando el inte-
rruptor “A/C” del sistema de aire acondicionado está encendido puede
ajustarse en 2 niveles diferentes.
●Unidades
Seleccione para cambiar las unidades de medida mostradas en el
visualizador de información múltiple.
● Luz indicadora de conducción ecológica (si está instalada)
Seleccione para activar/desactivar la luz indicadora de conducción eco-
lógica.
●Información de conducción 1/Información de conducción 2/Información
de conducción 3
Seleccione para seleccionar hasta 2 elementos que se mostrarán en la
pantalla Información de conducción 1, la pantalla Información de con-
ducción 2 y la pantalla Información de conducción 3 (si está instalada)
respectivamente. (P. 1 1 1 )
AURIS Touring Sports_OM_Spanish_OM12L16S.book 114 ページ ２０１６年７月２９日　金曜日　午後２時２０分
