651-2. Stöldskydd
1
Trygghet och säkerhet
OM12L13SEn

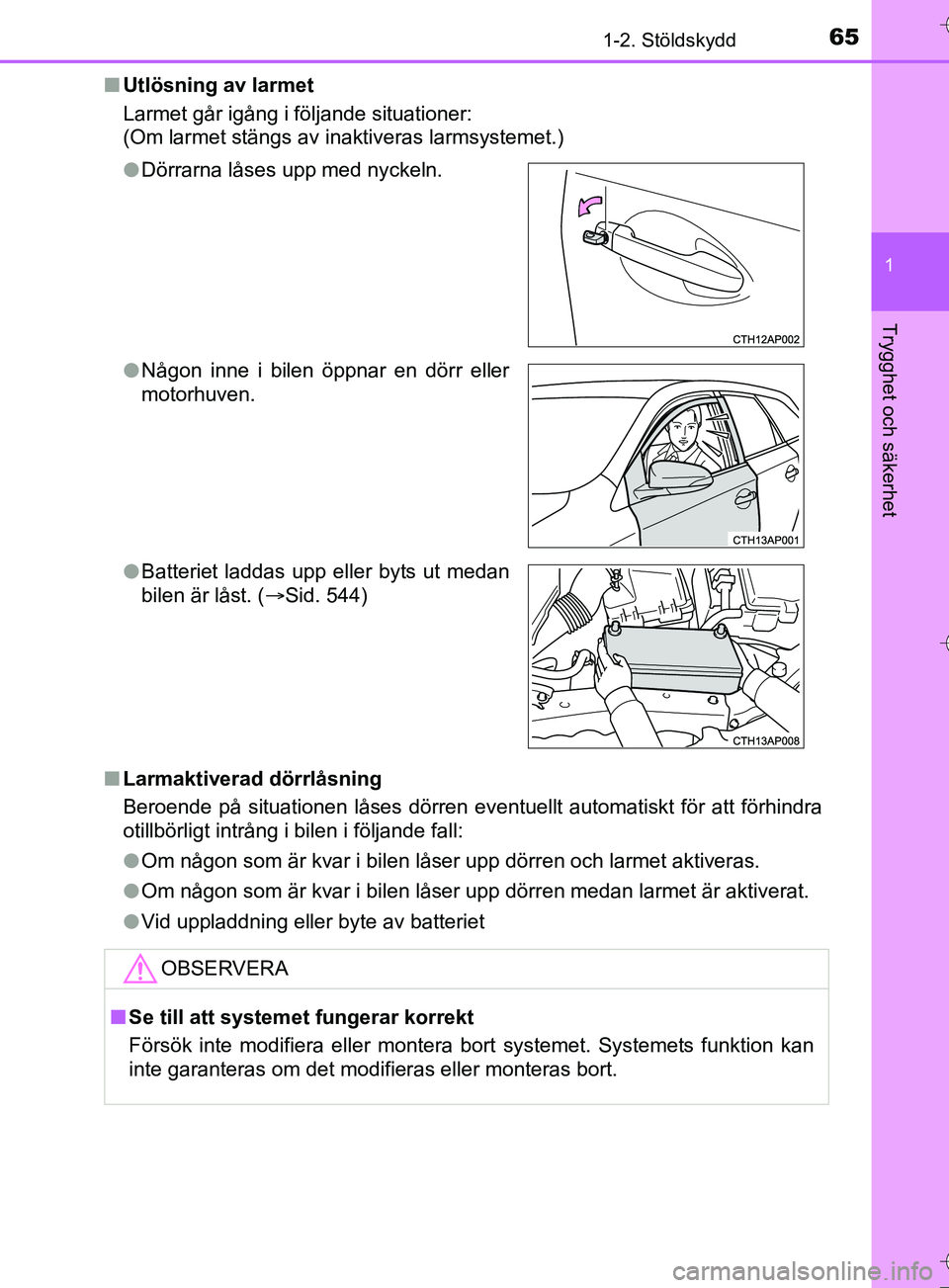

Utlösning av larmet
Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)
n Larmaktiverad dörrlåsning
Beroende på situationen låses dörren eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
lOm någon som är kvar i bilen låser upp dörren och larmet aktiveras.
l Om någon som är kvar i bilen låser upp dörren medan larmet är aktiverat.
l Vid uppladdning eller byte av batteriet
l
Dörrarna låses upp med nyckeln.
l Någon inne i bilen öppnar en dörr eller
motorhuven.
l Batteriet laddas upp eller byts ut medan
bilen är låst. ( Sid. 544)
OBSERVERA
nSe till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.
OM12L13SE_Auris_TS.book Page 65 Thursday, September 22, 2016 10:43 AM

661-2. Stöldskydd
OM12L13SE
OM12L13SE_Auris_TS.book Page 66 Thursday, September 22, 2016 10:43 AM

67

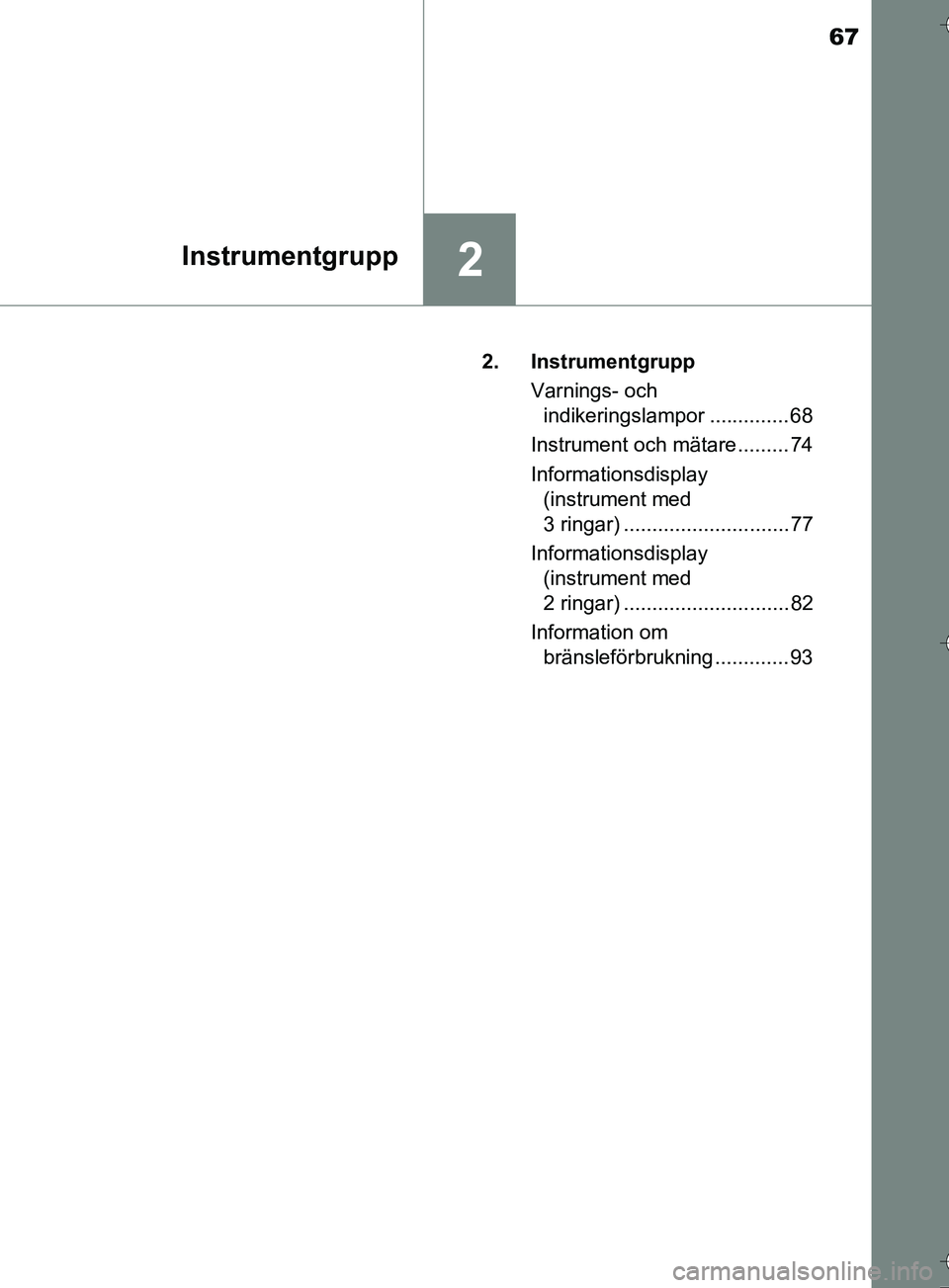

2Instrumentgrupp
OM12L13SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 68
Instrument och mätare ......... 74
Informationsdisplay (instrument med
3 ringar) ............................. 77
Informationsdisplay (instrument med
2 ringar) ............................. 82
Information om bränsleförbrukning ............. 93
OM12L13SE_Auris_TS.book Page 67 Thursday, September 22, 2016 10:43 AM

68
OM12L13SE
2. Instrumentgrupp

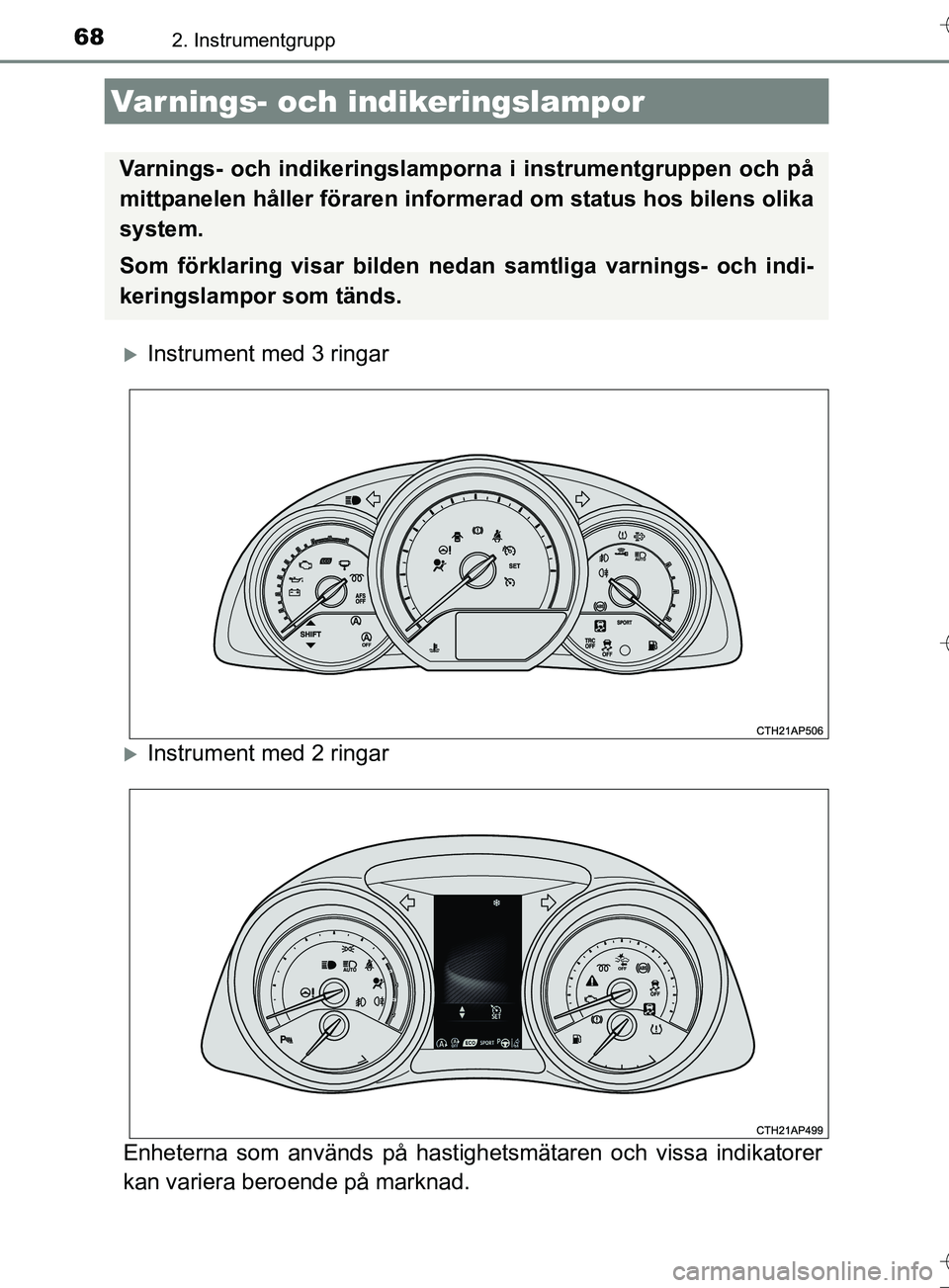

Instrument med 3 ringar
Instrument med 2 ringar
Enheterna som används på hastighetsmätaren och vissa indikatorer
kan variera beroende på marknad.
Varnings- och indikeringslampor
Varnings- och indikeringslampor na i instrumentgruppen och på
mittpanelen håller föraren informer ad om status hos bilens olika
system.
Som förklaring visar bilden nedan samtliga varnings- och indi-
keringslampor som tänds.
OM12L13SE_Auris_TS.book Page 68 Thursday, September 22, 2016 10:43 AM

692. Instrumentgrupp
OM12L13SE
2
Instrumentgrupp
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
*1Bromssystem, varnings-
lampa ( Sid. 489)
(Gul)
(i förekommande fall)
Hastighetsbegränsare,
indikeringslampa
(Sid. 490)
*1
(i förekommande fall)
Laddningssystem, var-
ningslampa ( Sid. 489)*1
Slirindikeringslampa
(Sid. 491)
*1
(i förekommande fall)
Lågt oljetryck, varnings-
lampa ( Sid. 489)*1, 2
(i förekommande fall)
PCS, varningslampa
(Sid. 491)
*1
(i förekommande fall)
Hög kylvätsketempera-
tur, varningslampa
(Sid. 489)*1, 2
(i förekommande fall)
Stop & Start-system,
avstängningsindikator
(Sid. 491)
*1Funktionsstörning, indi-
keringslampa
(Sid. 490)*1
(i förekommande fall)
Bränslefilter, varnings-
lampa ( Sid. 492)
*1
Krockkuddesystem, var-
ningslampa ( Sid. 490)*1
(i förekommande fall)
Låg motoroljenivå, var-
ningslampa (Sid. 492)
*1
ABS, varningslampa
(Sid. 490)*1
(i förekommande fall)
Motoroljebyte, påminnel-
selampa ( Sid. 492)
*1Elektriskt servostyr-
ningssystem, varnings-
lampa (Sid. 490)*1
(i förekommande fall)
DPF-system, varnings-
lampa (Sid. 492)
(Gul)
(i förekommande fall)
Farthållare, indikerings-
lampa (Sid. 490)
(i förekommande fall)
Öppen dörr, varnings-
lampa (Sid. 493)
OM12L13SE_Auris_TS.book Page 69 Thursday, September 22, 2016 10:43 AM

702. Instrumentgrupp
OM12L13SE

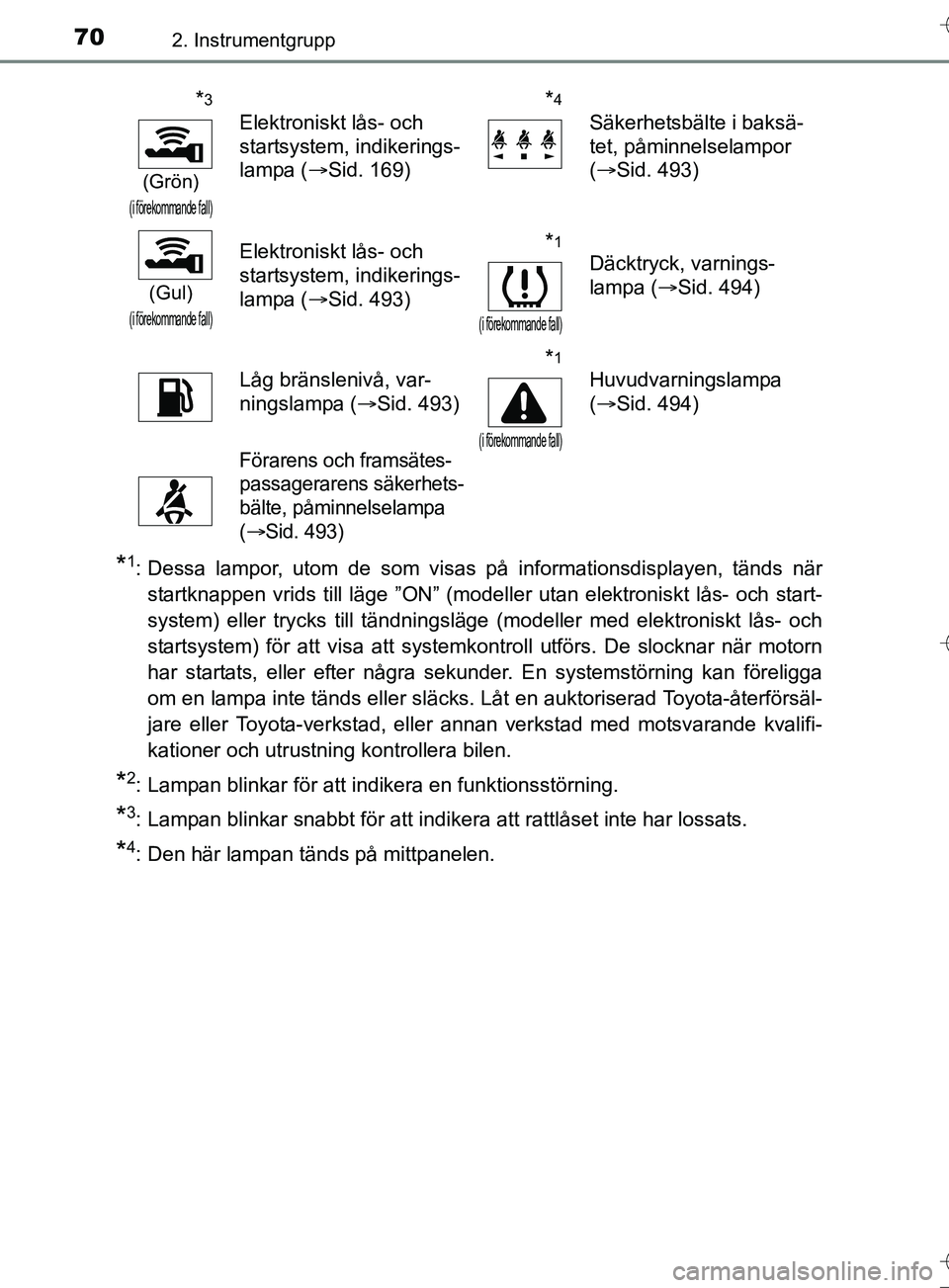

*1: Dessa lampor, utom de som visas på informationsdisplayen, tänds närstartknappen vrids till läge ”ON” (modeller utan elektroniskt lås- och start-
system) eller trycks till tändningsläge (modeller med elektroniskt lås- och
startsystem) för att visa att systemkontroll utförs. De slocknar när motorn
har startats, eller efter några sekunder. En systemstörning kan föreligga
om en lampa inte tänds eller släcks. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
*3: Lampan blinkar snabbt för att indikera att rattlåset inte har lossats.
*4: Den här lampan tänds på mittpanelen.
*3
(Grön)
(i förekommande fall)
Elektroniskt lås- och
startsystem, indikerings-
lampa ( Sid. 169)
*4
Säkerhetsbälte i baksä-
tet, påminnelselampor
(Sid. 493)
(Gul)
(i förekommande fall)
Elektroniskt lås- och
startsystem, indikerings-
lampa ( Sid. 493)*1
(i förekommande fall)
Däcktryck, varnings-
lampa (Sid. 494)
Låg bränslenivå, var-
ningslampa ( Sid. 493)*1
(i förekommande fall)
Huvudvarningslampa
(Sid. 494)
Förarens och framsätes-
passagerarens säkerhets-
bälte, påminnelselampa
(
Sid. 493)
OM12L13SE_Auris_TS.book Page 70 Thursday, September 22, 2016 10:43 AM

712. Instrumentgrupp
OM12L13SE
2
Instrumentgrupp
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Indikeringslampor
Körriktningsvisare
(Sid. 189)
(i förekommande fall)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 226)
(i förekommande fall)
Bakljus, indikerings-
lampa ( Sid. 191)
(i förekommande fall)
Toyotas system
för parkeringsassistans,
indikeringslampa
(Sid. 262)
Helljuset tänt, indike-
ringslampa ( Sid. 191)
(i förekommande fall)
Simple-IPA, indikerings-
lampa (Sid. 269)
*1
(i förekommande fall)
Automatiskt helljus,
indikeringslampa
(Sid. 231)*1
(i förekommande fall)
”TRC OFF”, indikerings-
lampa ( Sid. 286)
(i förekommande fall)
Dimljus fram, indike-
ringslampa ( Sid. 197)*1, 2Slirindikeringslampa
(Sid. 286)
Dimljus bak, indikerings-
lampa ( Sid. 197)
*1VSC OFF, indikerings-
lampa (Sid. 286)
(Grön)
(i förekommande fall)
Farthållare, indikerings-
lampa (Sid. 253)*1
(i förekommande fall)
PCS, varningslampa
(Sid. 213)
(i förekommande fall)
Farthållare ”SET”,
indikeringslampa
(Sid. 253)*1
(i förekommande fall)
Stop & Start-system
(Sid. 240)
(Grön)
(i förekommande fall)
Hastighetsbegränsare,
indikeringslampa
(Sid. 258)*1
(i förekommande fall)
Stop & Start-system,
avstängningsindikator
(Sid. 240)
OM12L13SE_Auris_TS.book Page 71 Thursday, September 22, 2016 10:43 AM

722. Instrumentgrupp
OM12L13SE
*1: Dessa lampor, utom de som visas på informationsdisplayen, tänds närstartknappen vrids till läge ”ON” (modeller utan elektroniskt lås- och start-
system) eller trycks till tändningsläge (modeller med elektroniskt lås- och
startsystem) för att visa att systemkontroll utförs. De slocknar när motorn
har startats, eller efter några sekunder. En systemstörning kan föreligga
om en lampa inte tänds eller släcks. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Modeller med instrument med 3 ringar
*4: Modeller med instrument med 2 ringar
*5: Lampan tänds inte när systemet är avstängt.
*6: Den här lampan tänds på mittpanelen.
*7: Om utetemperaturen är högst cirka 3 °C blinkar indikeringslampan icirka 10 sekunder och lyser sedan med fast sken.
*1, 3
(i förekommande fall)
Växling, indikering
(Sid. 187)
(i förekommande fall)
Förvärmning av motorn,
indikeringslampa
(Sid. 165, 169)
*4
(i förekommande fall)
Växling, indikering
(Sid. 187)
(Grön)
(i förekommande fall)
Elektroniskt lås- och
startsystem, indikerings-
lampa ( Sid. 169)
*1, 5
(i förekommande fall)
Körläge Eco, indike-
ringslampa
(Sid. 80, 90)*7
(i förekommande fall)
Låg utetemperatur, indi-
keringslampa ( Sid. 74)
*6Stöldskyddssystem, indi-
keringslampa
(Sid. 61, 63)*1, 6”PASSENGER AIR
BAG”, indikeringslampa
(Sid. 44)
(i förekommande fall)
”SPORT”, indikerings-
lampa ( Sid. 180)
