2017 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

4577-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
lSpårmejsel
l Liten spårmejsel
l Litiumbatteri CR2016 (modeller utan elektroniskt lås- och startsys-
tem) eller CR2032 (modeller med elektroniskt lås- och startsystem)
Modeller utan elektroniskt lås- och startsystem
Ta bort locket.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva (+) polen uppåt.
Batteri till fjärrkontroll/elektronisk nyckel
Ersätt batteriet med ett nytt om det gamla är urladdat eller om
”Key battery low” visas på informationsdisplayen (endast
modeller med instrument med 2 ringar”.
Du behöver följande:
Byte av batteri
1
2
OM12L13SE_Auris_TS.book Page 457 Thursday, September 22, 2016 10:43 AM

4587-3. Arbeten som du kan göra själv
OM12L13SE

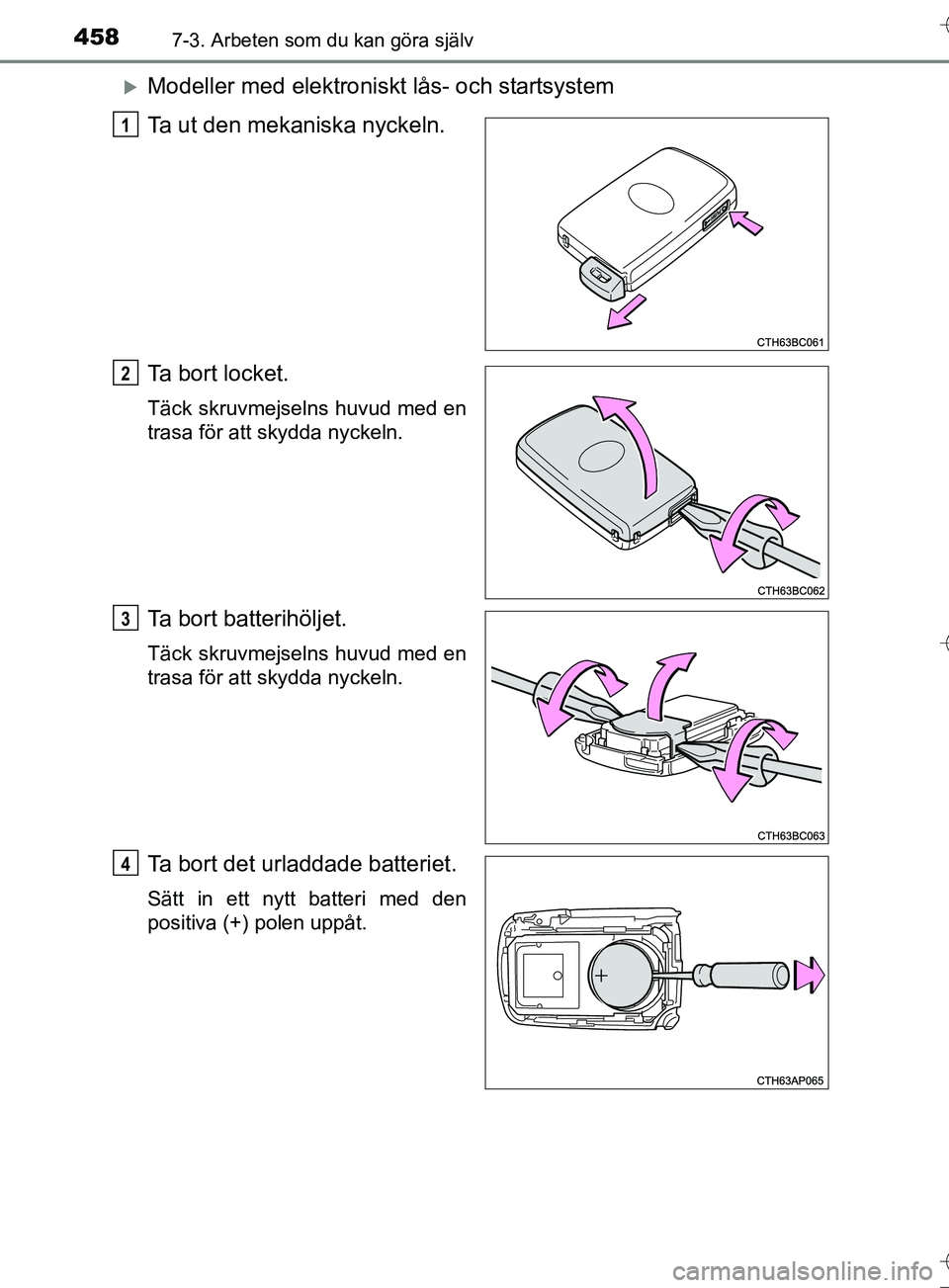

Modeller med elektroniskt lås- och startsystem
Ta ut den mekaniska nyckeln.
Ta bort locket.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Ta bort batterihöljet.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva (+) polen uppåt.
1
2
3
4
OM12L13SE_Auris_TS.book Page 458 Thursday, September 22, 2016 10:43 AM

4597-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

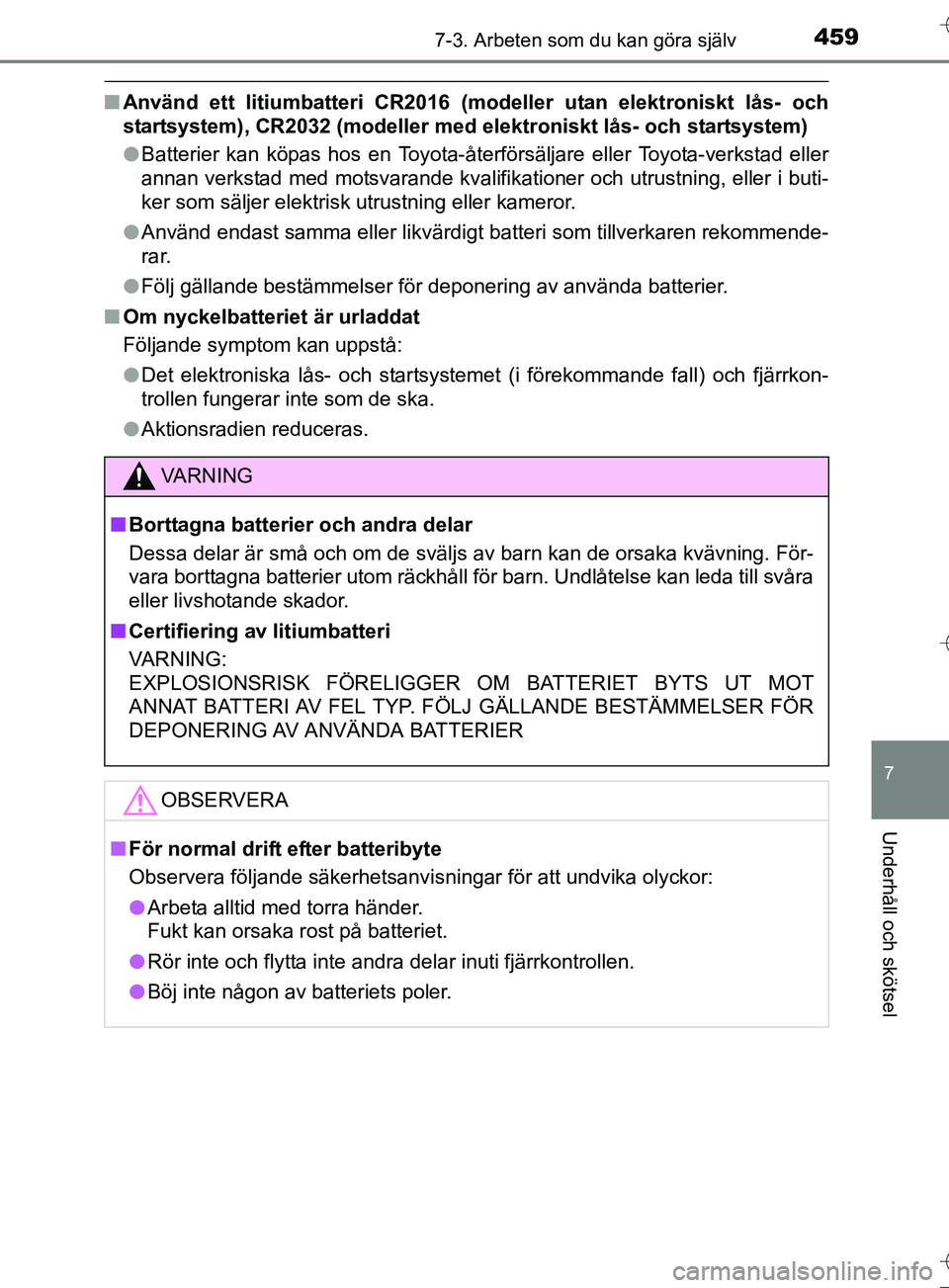

nAnvänd ett litiumbatteri CR2016 (modeller utan elektroniskt lås- och
startsystem), CR2032 (modeller med el ektroniskt lås- och startsystem)
l Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet (i förekommande fall) och fjärrkon-
trollen fungerar inte som de ska.
l Aktionsradien reduceras.
VA R N I N G
nBorttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av litiumbatteri
VARNING:
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER FÖR
DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM12L13SE_Auris_TS.book Page 459 Thursday, September 22, 2016 10:43 AM

4607-3. Arbeten som du kan göra själv
OM12L13SE

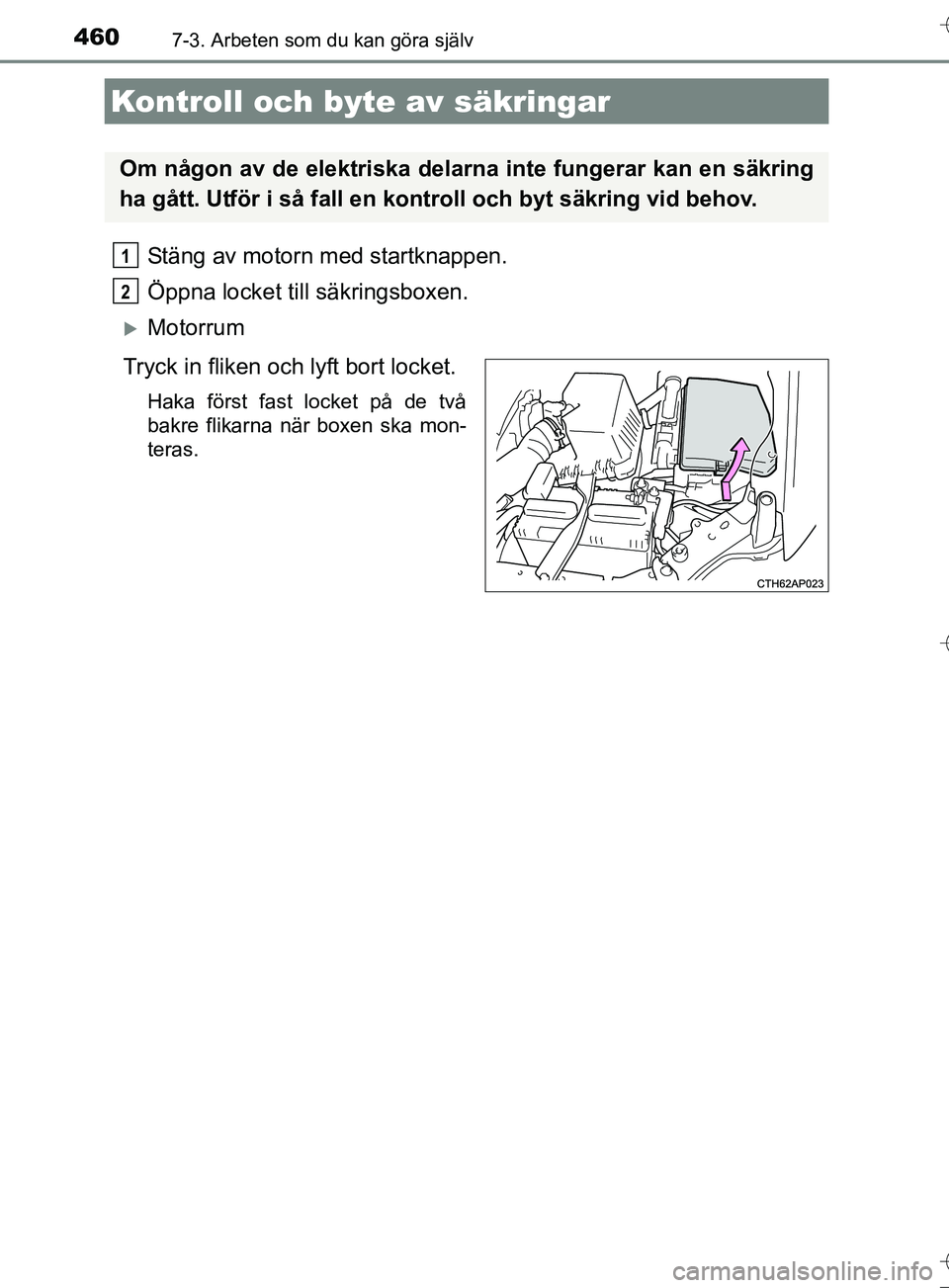

Stäng av motorn med startknappen.
Öppna locket till säkringsboxen.
Motorrum
Tryck in fliken och lyft bort locket.
Haka först fast locket på de två
bakre flikarna när boxen ska mon-
teras.
Kontroll och byte av säkringar
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
OM12L13SE_Auris_TS.book Page 460 Thursday, September 22, 2016 10:43 AM

4617-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel
Under instrumentpanelen vid förarplatsen
Ty p A :
Ta bort locket.
Ty p B : Öppna förvaringsfacket. Tryck
in förvaringsfackets båda sidor
för att lossa de övre hakarna.
Dra ut förvaringsfacket och
lossa de undre hakarna.
1
2
OM12L13SE_Auris_TS.book Page 461 Thursday, September 22, 2016 10:43 AM

4627-3. Arbeten som du kan göra själv
OM12L13SE
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
3
4
1
2
Ty p ATy p B
Ty p CTy p D
OM12L13SE_Auris_TS.book Page 462 Thursday, September 22, 2016 10:43 AM

4637-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

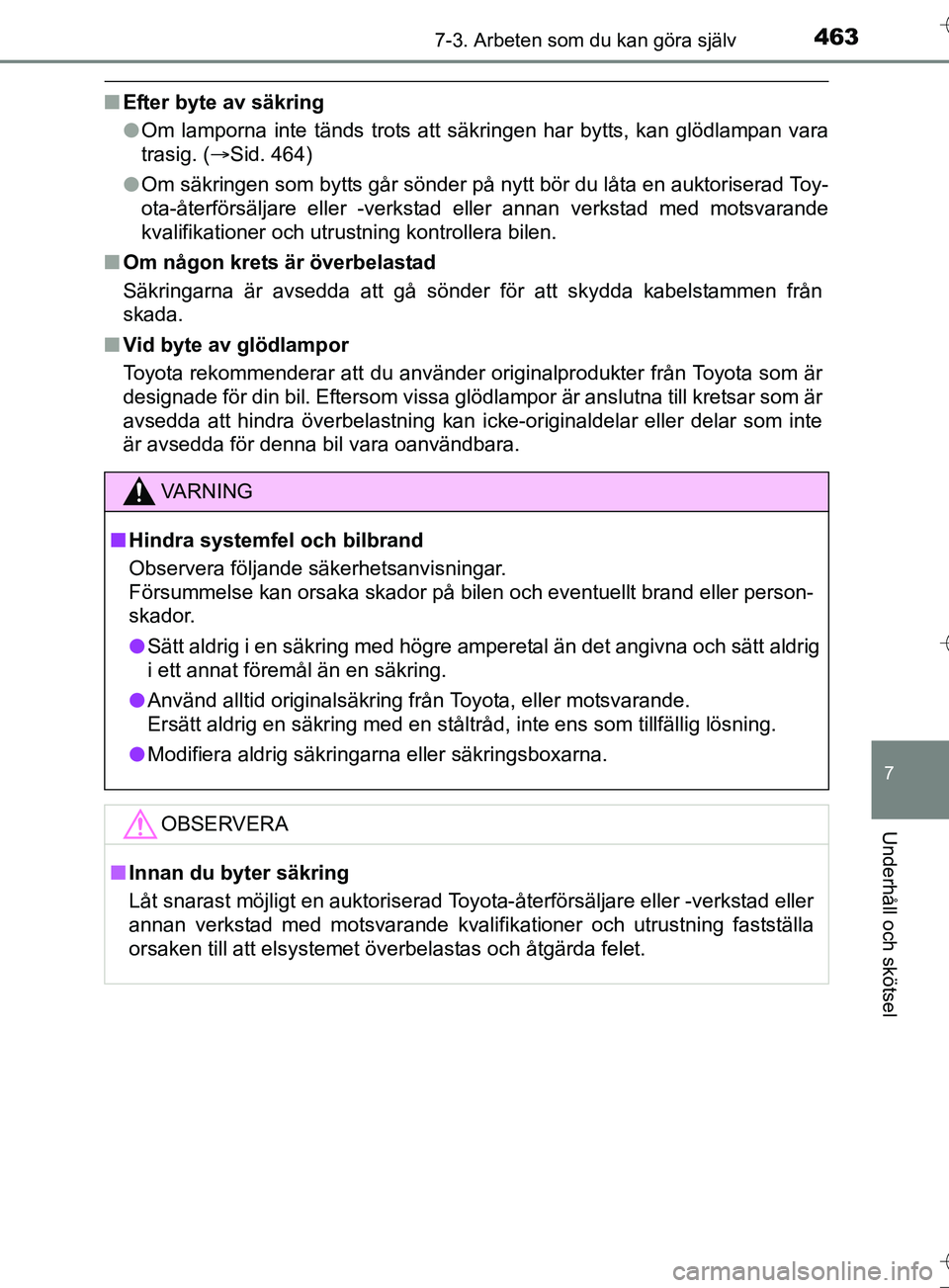

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 464)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad Toy-
ota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM12L13SE_Auris_TS.book Page 463 Thursday, September 22, 2016 10:43 AM

4647-3. Arbeten som du kan göra själv
OM12L13SE

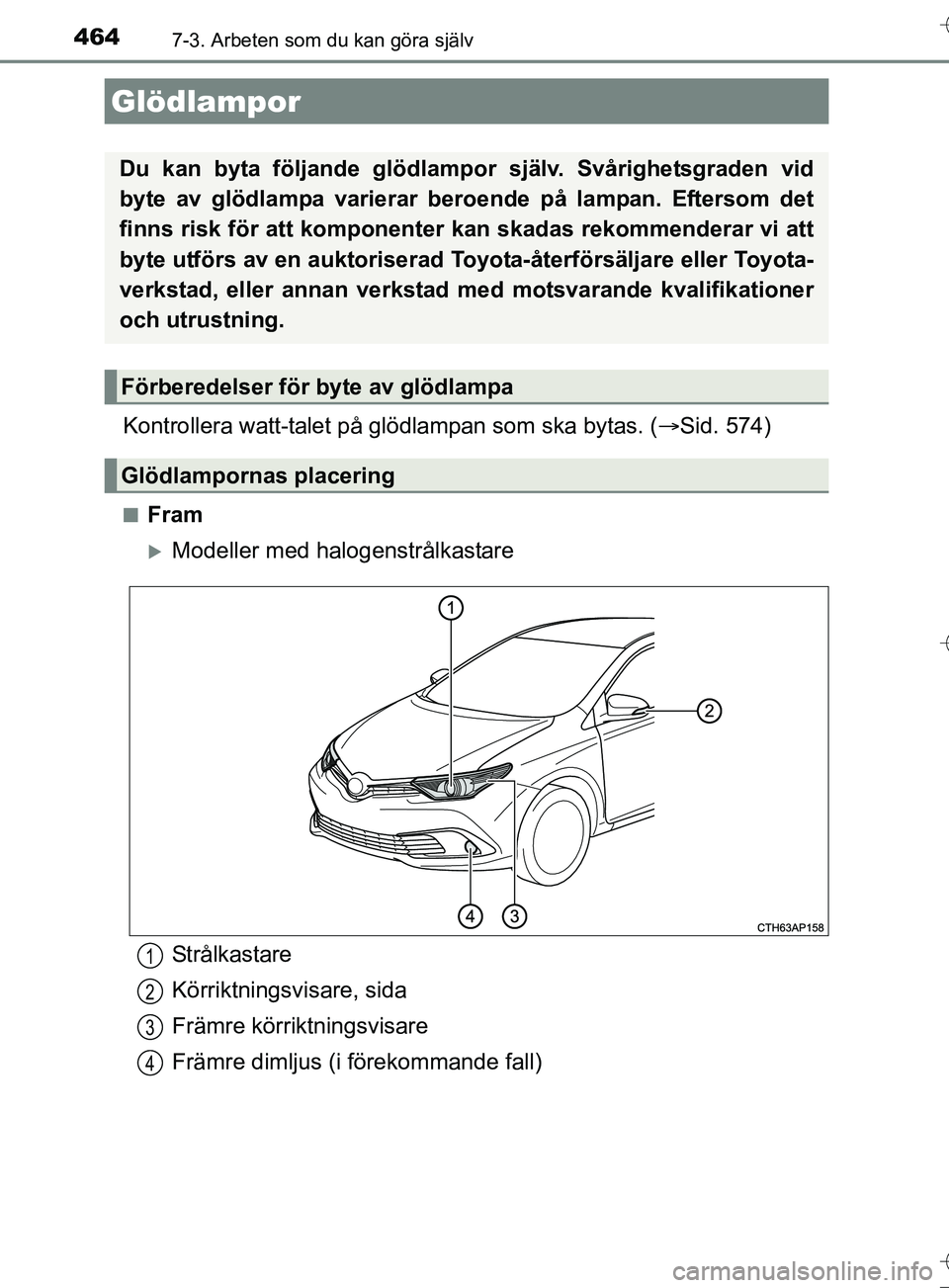

Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 574)
nFram
Modeller med halogenstrålkastare
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
4
OM12L13SE_Auris_TS.book Page 464 Thursday, September 22, 2016 10:43 AM
