4257-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

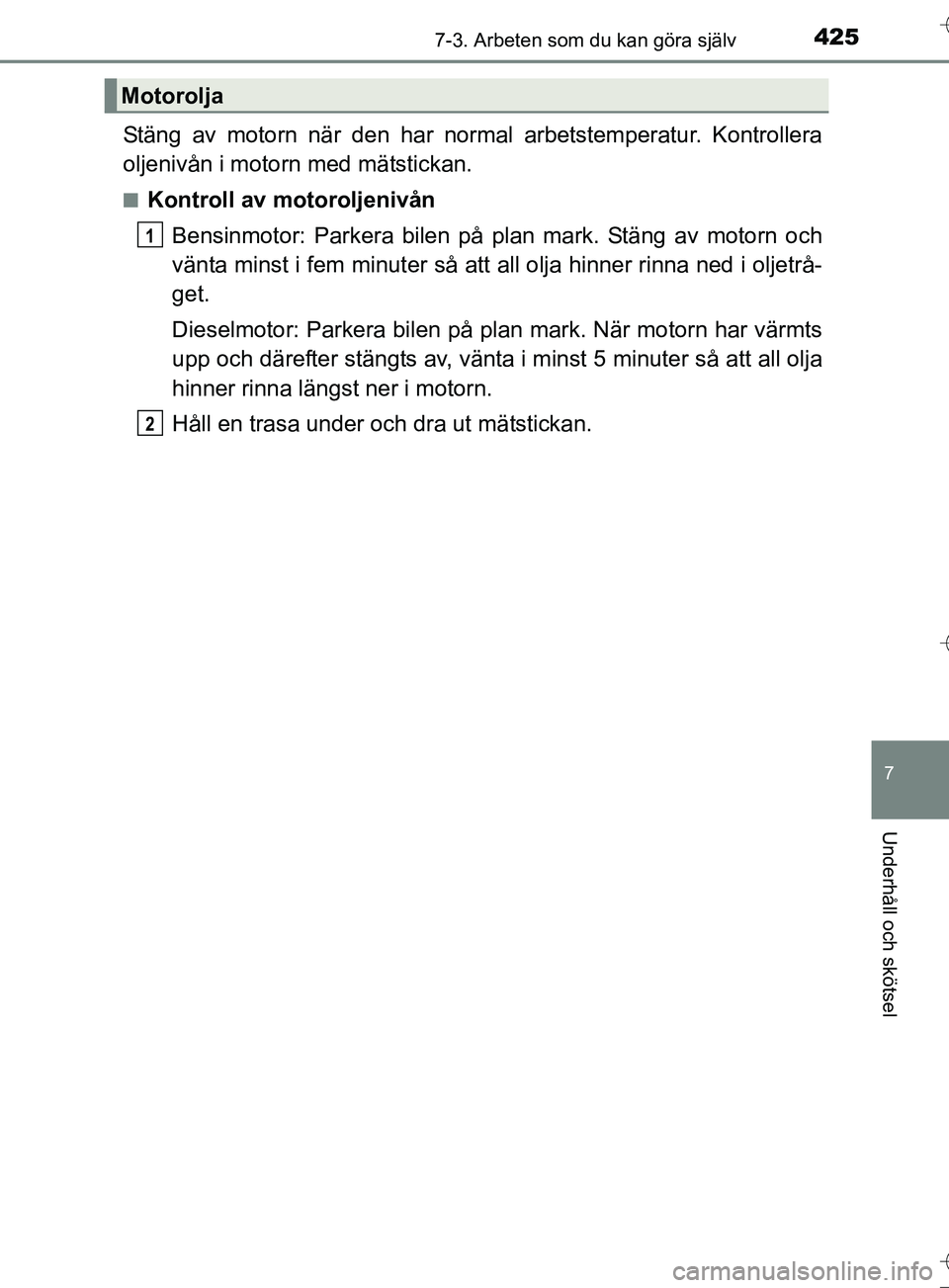

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånBensinmotor: Parkera bilen på plan mark. Stäng av motorn och
vänta minst i fem minuter så att all olja hinner rinna ned i oljetrå-
get.
Dieselmotor: Parkera bilen på plan mark. När motorn har värmts
upp och därefter stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Motorolja
1
2
OM12L13SE_Auris_TS.book Page 425 Thursday, September 22, 2016 10:43 AM

4267-3. Arbeten som du kan göra själv
OM12L13SE

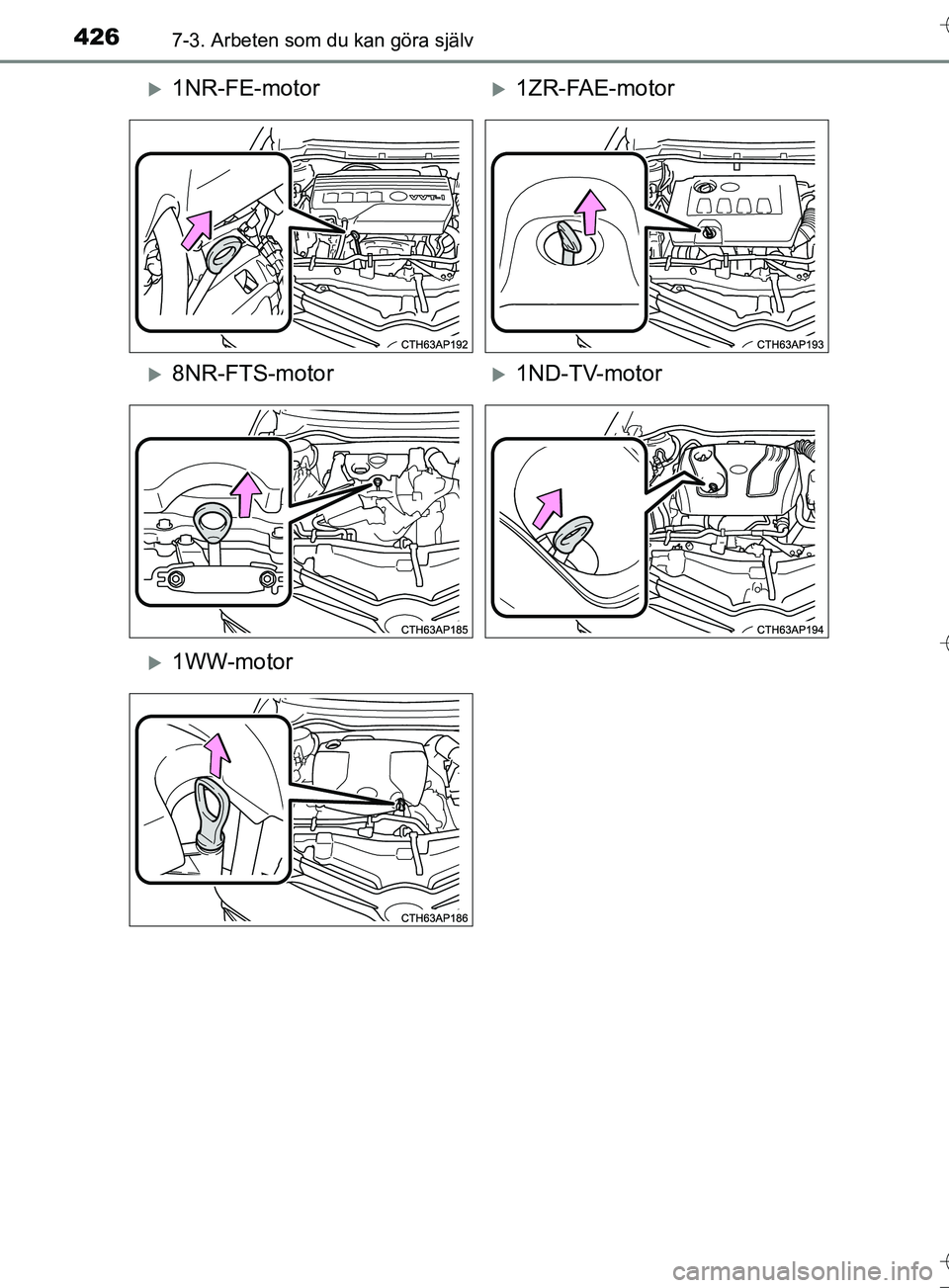

1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13SE_Auris_TS.book Page 426 Thursday, September 22, 2016 10:43 AM

4277-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

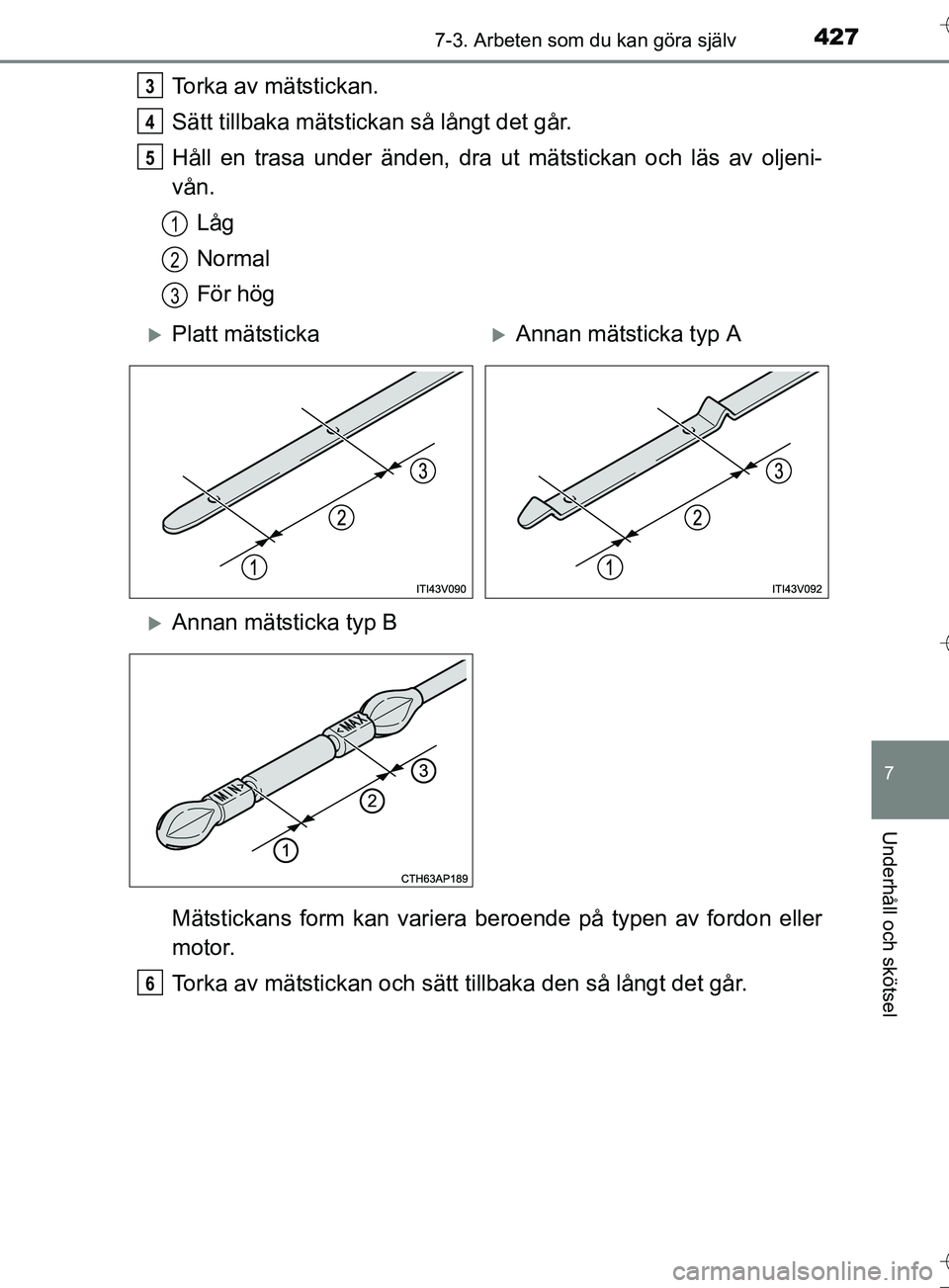

Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.3
4
5
1
2
3
Platt mätstickaAnnan mätsticka typ A
Annan mätsticka typ B
6
OM12L13SE_Auris_TS.book Page 427 Thursday, September 22, 2016 10:43 AM

4287-3. Arbeten som du kan göra själv
OM12L13SEn

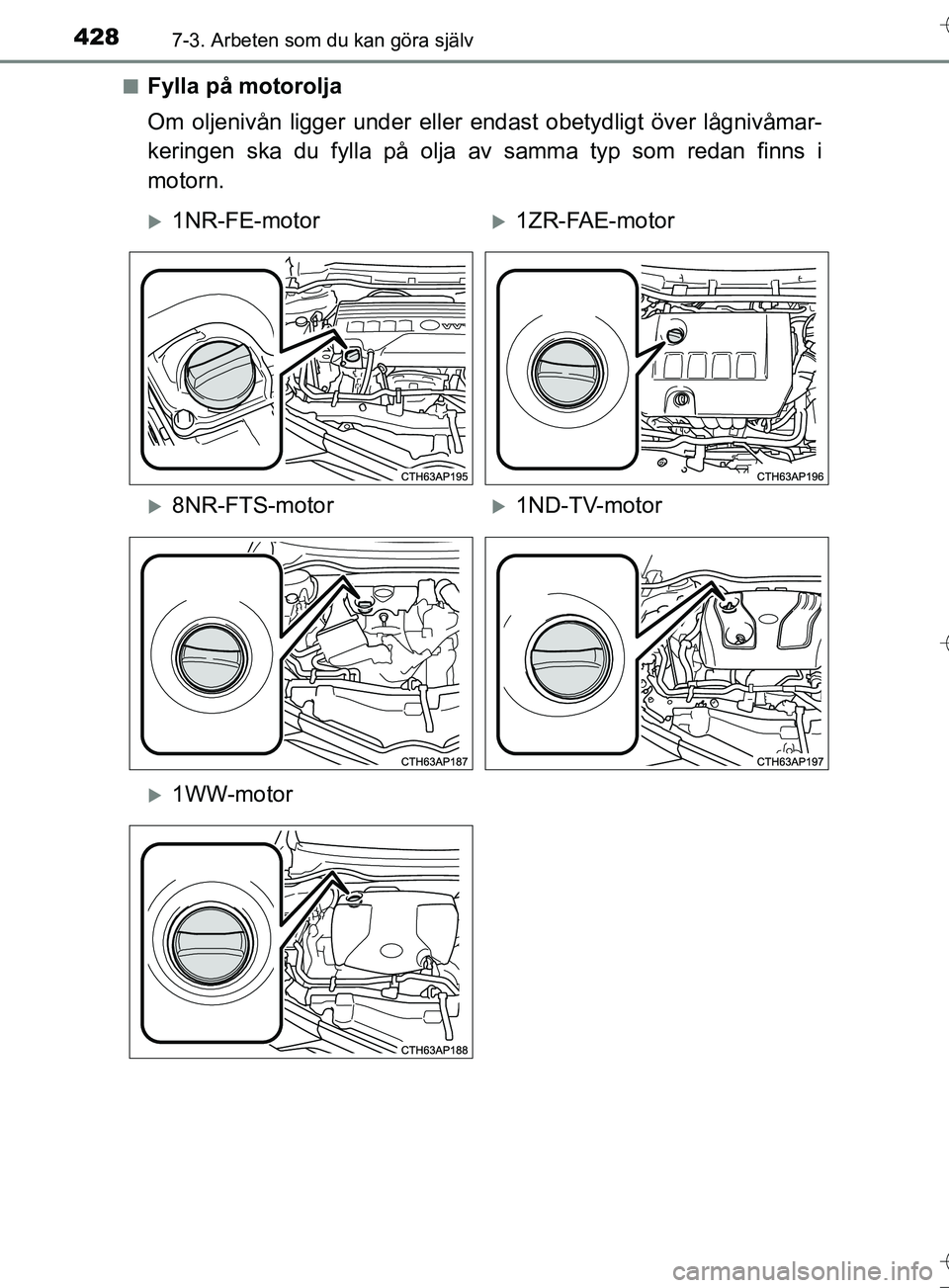

Fylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmar-
keringen ska du fylla på olja av samma typ som redan finns i
motorn.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13SE_Auris_TS.book Page 428 Thursday, September 22, 2016 10:43 AM

4297-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

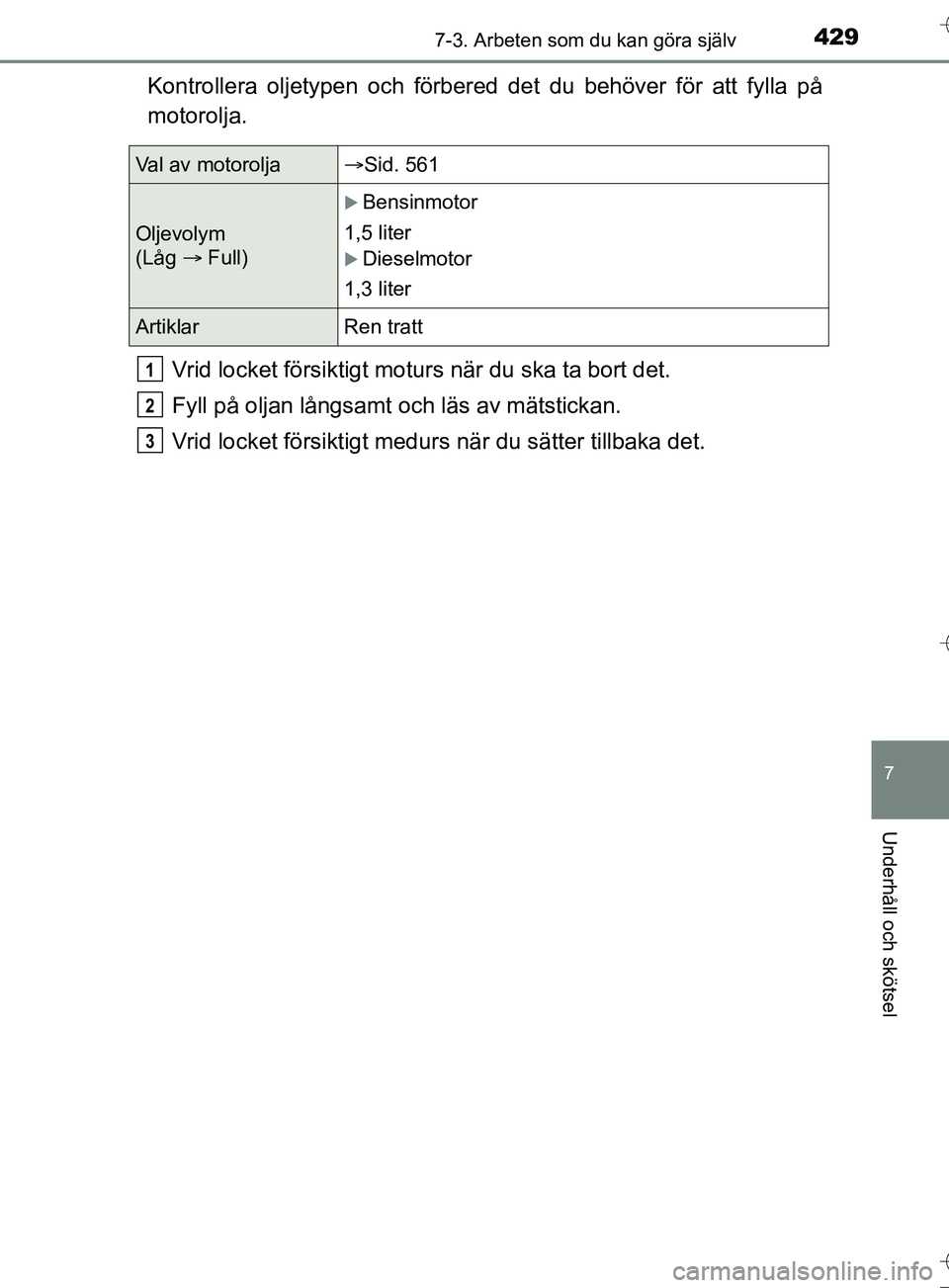

Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
Va l a v m o t o r o l j aSid. 561
Oljevolym
(Låg  Full)
Bensinmotor
1,5 liter
Dieselmotor
1,3 liter
Artiklar Ren tratt
1
2
3
OM12L13SE_Auris_TS.book Page 429 Thursday, September 22, 2016 10:43 AM

4307-3. Arbeten som du kan göra själv
OM12L13SE

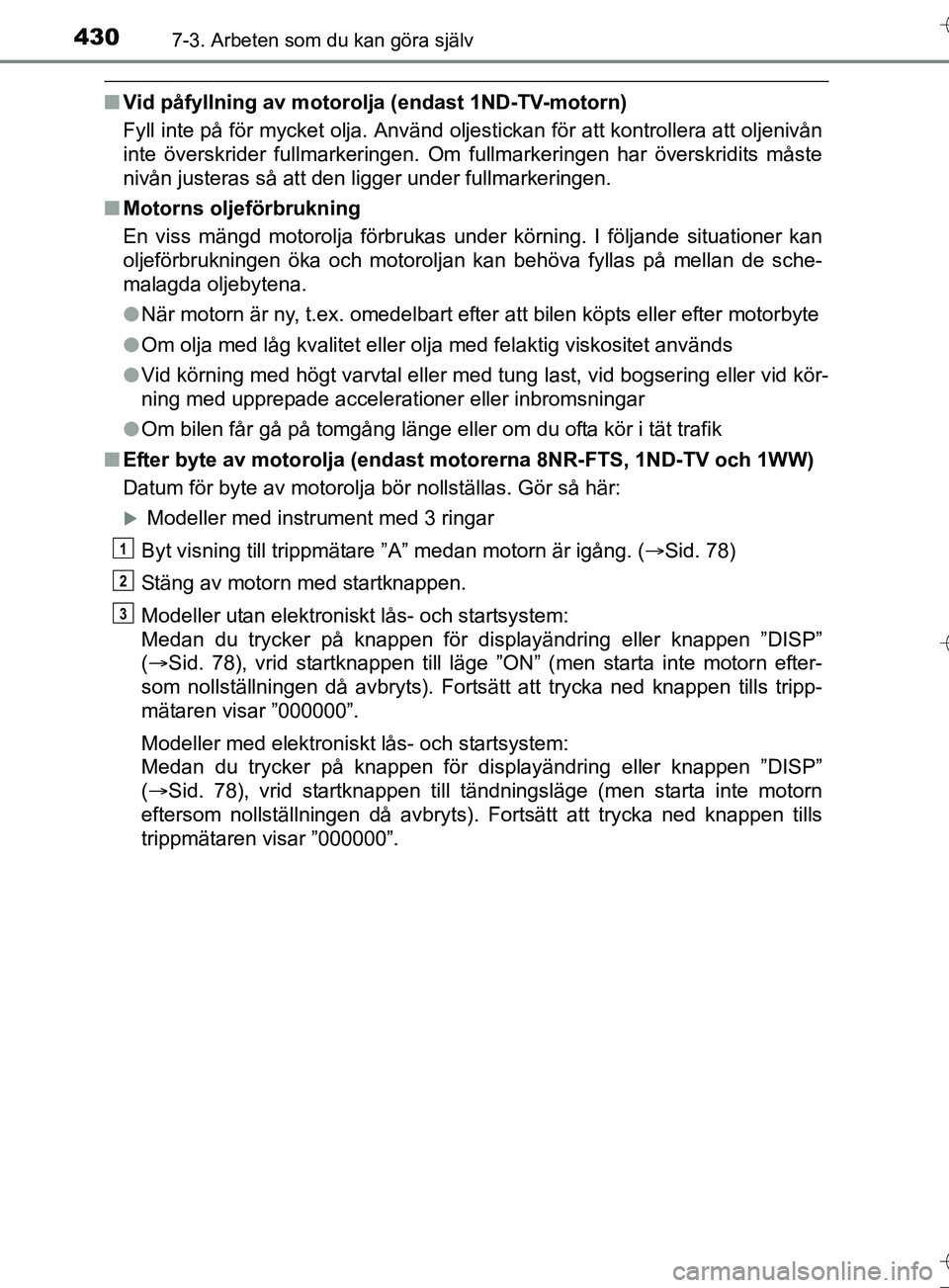

nVid påfyllning av motorolja (endast 1ND-TV-motorn)
Fyll inte på för mycket olja. Använd oljestickan för att kontrollera att oljenivån
inte överskrider fullmarkeringen. Om fullmarkeringen har överskridits måste
nivån justeras så att den ligger under fullmarkeringen.
n Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
n Efter byte av motorolja (endast mo torerna 8NR-FTS, 1ND-TV och 1WW)
Datum för byte av motorolja bör nollställas. Gör så här:
 Modeller med instrument med 3 ringar
Byt visning till trippmätare ”A” medan motorn är igång. ( Sid. 78)
Stäng av motorn med startknappen.
Modeller utan elektroniskt lås- och startsystem:
Medan du trycker på knappen för displayändring eller knappen ”DISP”
( Sid. 78), vrid startknappen till läge ”O N” (men starta inte motorn efter-
som nollställningen då avbryts). Fortsätt att trycka ned knappen tills tripp-
mätaren visar ”000000”.
Modeller med elektroniskt lås- och startsystem:
Medan du trycker på knappen för displayändring eller knappen ”DISP”
( Sid. 78), vrid startknappen till tändningsläge (men starta inte motorn
eftersom nollställningen då avbryts). Fortsätt att trycka ned knappen tills
trippmätaren visar ”000000”.
1
2
3
OM12L13SE_Auris_TS.book Page 430 Thursday, September 22, 2016 10:43 AM

4317-3. Arbeten som du kan göra själv
OM12L13SE
7
Underhåll och skötsel

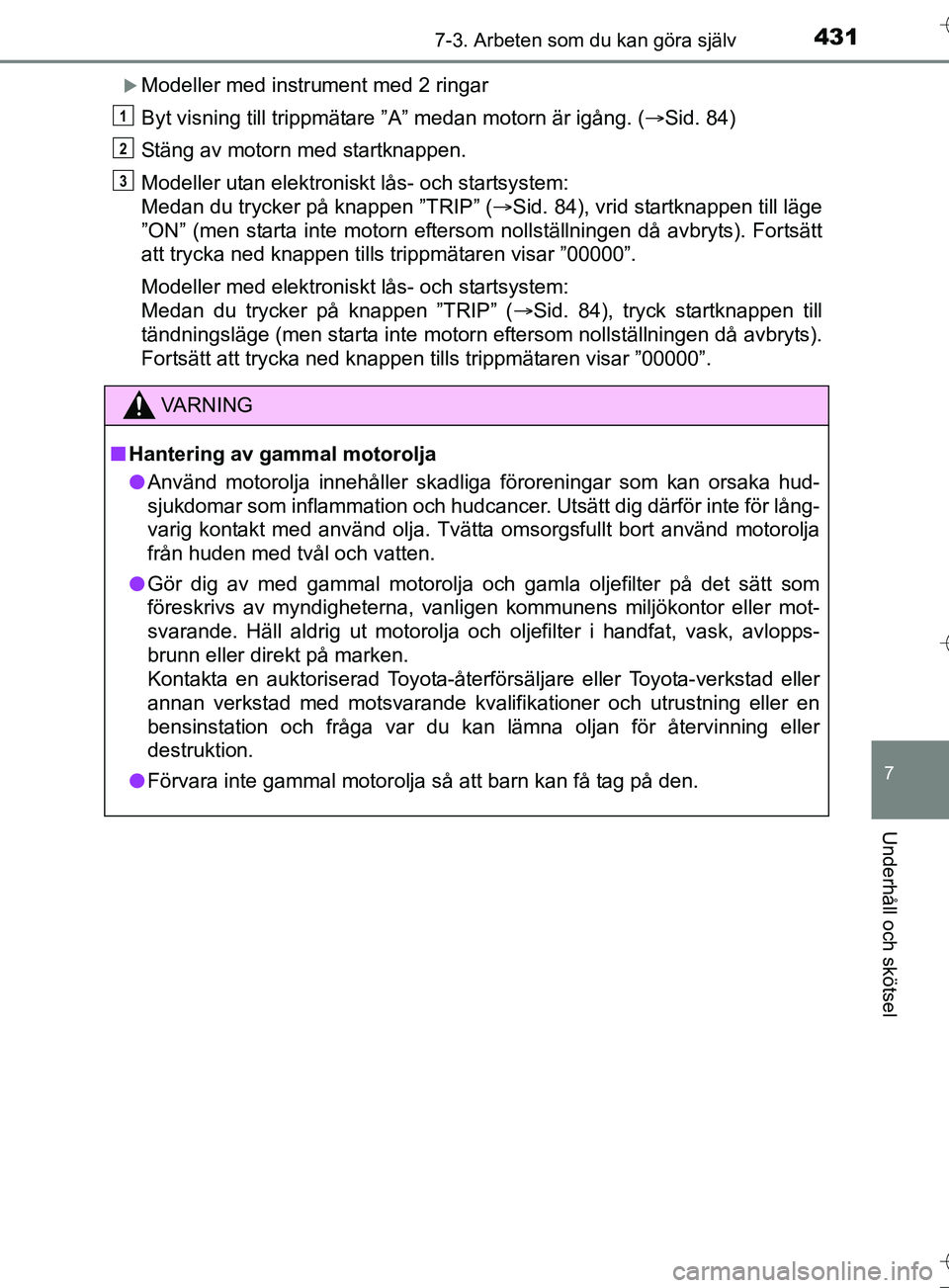

Modeller med instrument med 2 ringar
Byt visning till trippmätare ”A” medan motorn är igång. (Sid. 84)
Stäng av motorn med startknappen.
Modeller utan elektroniskt lås- och startsystem:
Medan du trycker på knappen ”TRIP” ( Sid. 84), vrid startknappen till läge
”ON” (men starta inte motorn eftersom nollställningen då avbryts). Fortsätt
att trycka ned knappen tills trippmätaren visar ”00000”.
Modeller med elektroniskt lås- och startsystem:
Medan du trycker på knappen ”TRIP” ( Sid. 84), tryck startknappen till
tändningsläge (men starta inte motorn eftersom nollställningen då avbryts).
Fortsätt att trycka ned knappen tills trippmätaren visar ”00000”.
VA R N I N G
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
1
2
3
OM12L13SE_Auris_TS.book Page 431 Thursday, September 22, 2016 10:43 AM

4327-3. Arbeten som du kan göra själv
OM12L13SE

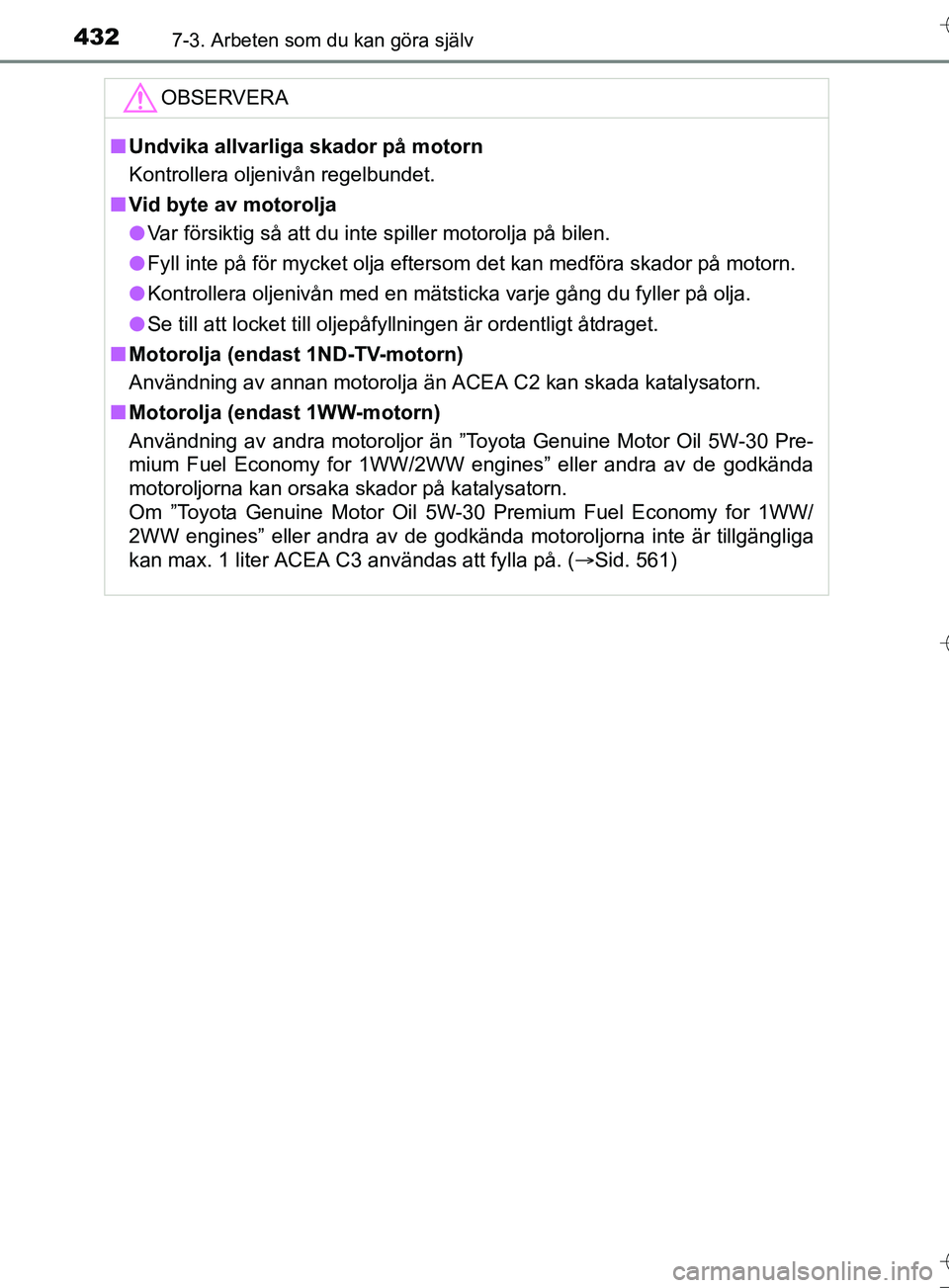

OBSERVERA
nUndvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
n Motorolja (endast 1ND-TV-motorn)
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
n Motorolja (endast 1WW-motorn)
Användning av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 1WW/2WW engines” eller andra av de godkända
motoroljorna kan orsaka skador på katalysatorn.
Om ”Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines” eller andra av de godkända mo toroljorna inte är tillgängliga
kan max. 1 liter ACEA C3 användas att fylla på. ( Sid. 561)
