2017 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

553

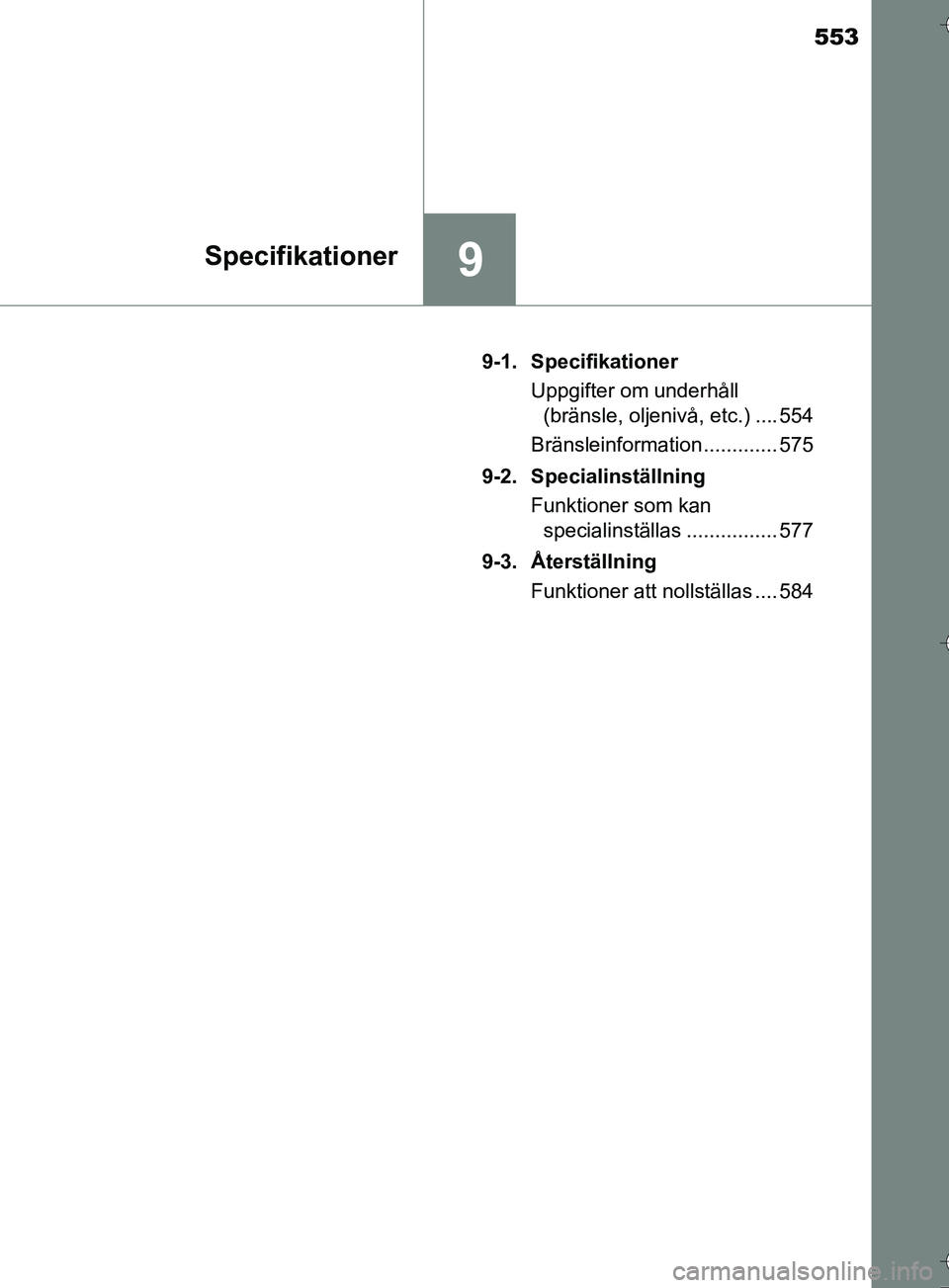

9Specifikationer
OM12L13SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 554
Bränsleinformation ............. 575
9-2. Specialinställning Funktioner som kan specialinställas ................ 577
9-3. Återställning Funktioner att nollställas .... 584
OM12L13SE_Auris_TS.book Page 553 Thursday, September 22, 2016 10:43 AM

554
OM12L13SE

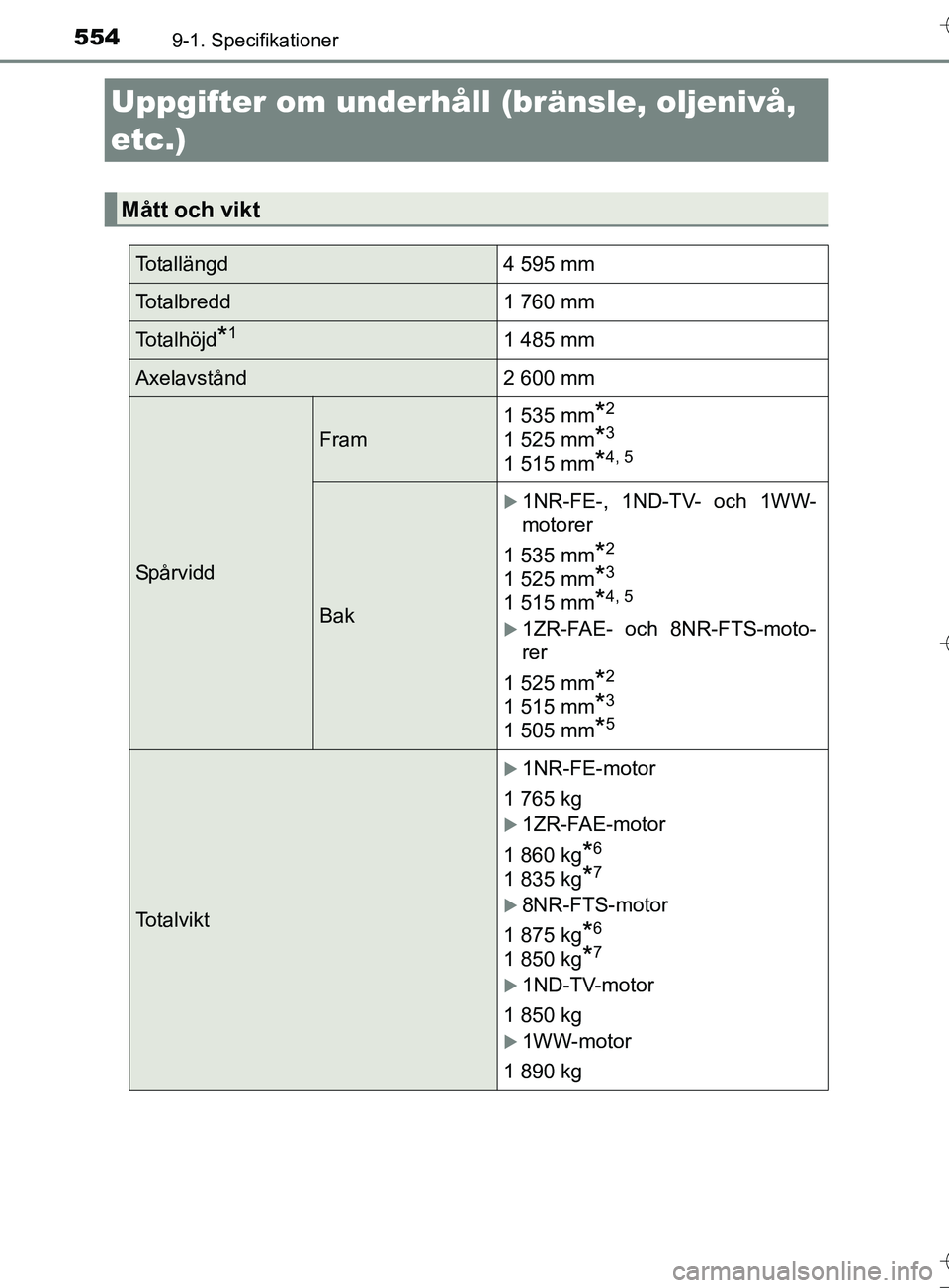

9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå,
etc.)
Mått och vikt
Totallängd 4 595 mm
Totalbredd 1 760 mm
To t a l h ö j d*11 485 mm
Axelavstånd 2 600 mm
Spårvidd
Fram1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Bak
1NR-FE-, 1ND-TV- och 1WW-
motorer
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
1ZR-FAE- och 8NR-FTS-moto-
rer
1 525 mm
*2
1 515 mm*3
1 505 mm*5
To t a l v i k t
1NR-FE-motor
1 765 kg
1ZR-FAE-motor
1 860 kg
*6
1 835 kg*7
8NR-FTS-motor
1 875 kg
*6
1 850 kg*7
1ND-TV-motor
1 850 kg
1WW-motor
1 890 kg
OM12L13SE_Auris_TS.book Page 554 Thursday, September 22, 2016 10:43 AM

5559-1. Specifikationer
OM12L13SE
9
Specifikationer
*1: Utan last
*2: Modeller med 195/65R15 däck
*3: Modeller med 205/55R16 däck
*4: Modeller med 215/45R17 däck
*5: Modeller med 225/45R17 däck
*6: Modeller med Multidrive
*7: Modeller med manuell växellåda

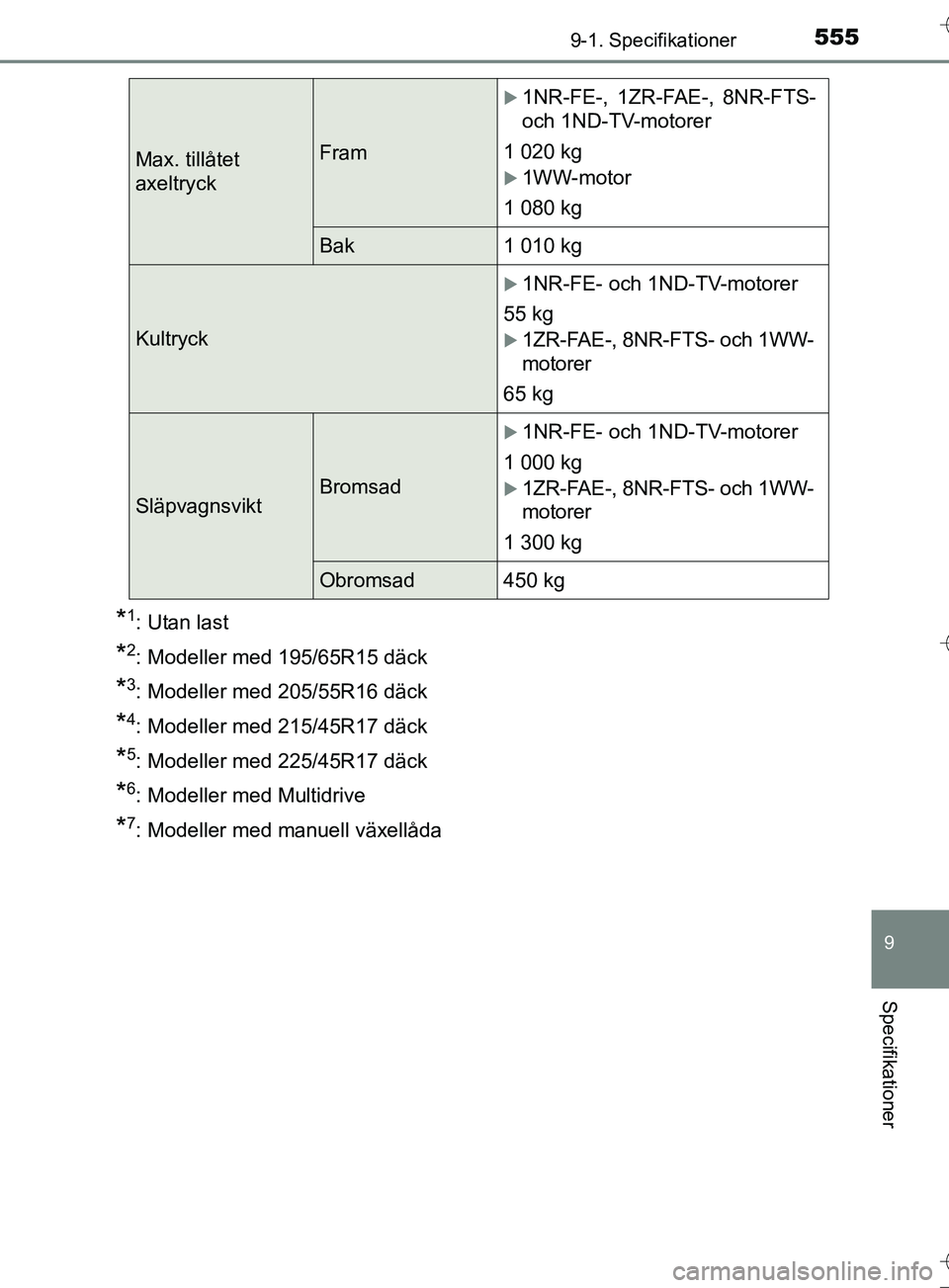

Max. tillåtet
axeltryckFram
1NR-FE-, 1ZR-FAE-, 8NR-FTS-
och 1ND-TV-motorer
1 020 kg
1WW-motor
1 080 kg
Bak 1 010 kg
Kultryck
1NR-FE- och 1ND-TV-motorer
55 kg
1ZR-FAE-, 8NR-FTS- och 1WW-
motorer
65 kg
SläpvagnsviktBromsad
1NR-FE- och 1ND-TV-motorer
1 000 kg
1ZR-FAE-, 8NR-FTS- och 1WW-
motorer
1 300 kg
Obromsad 450 kg
OM12L13SE_Auris_TS.book Page 555 Thursday, September 22, 2016 10:43 AM

5569-1. Specifikationer
OM12L13SEn

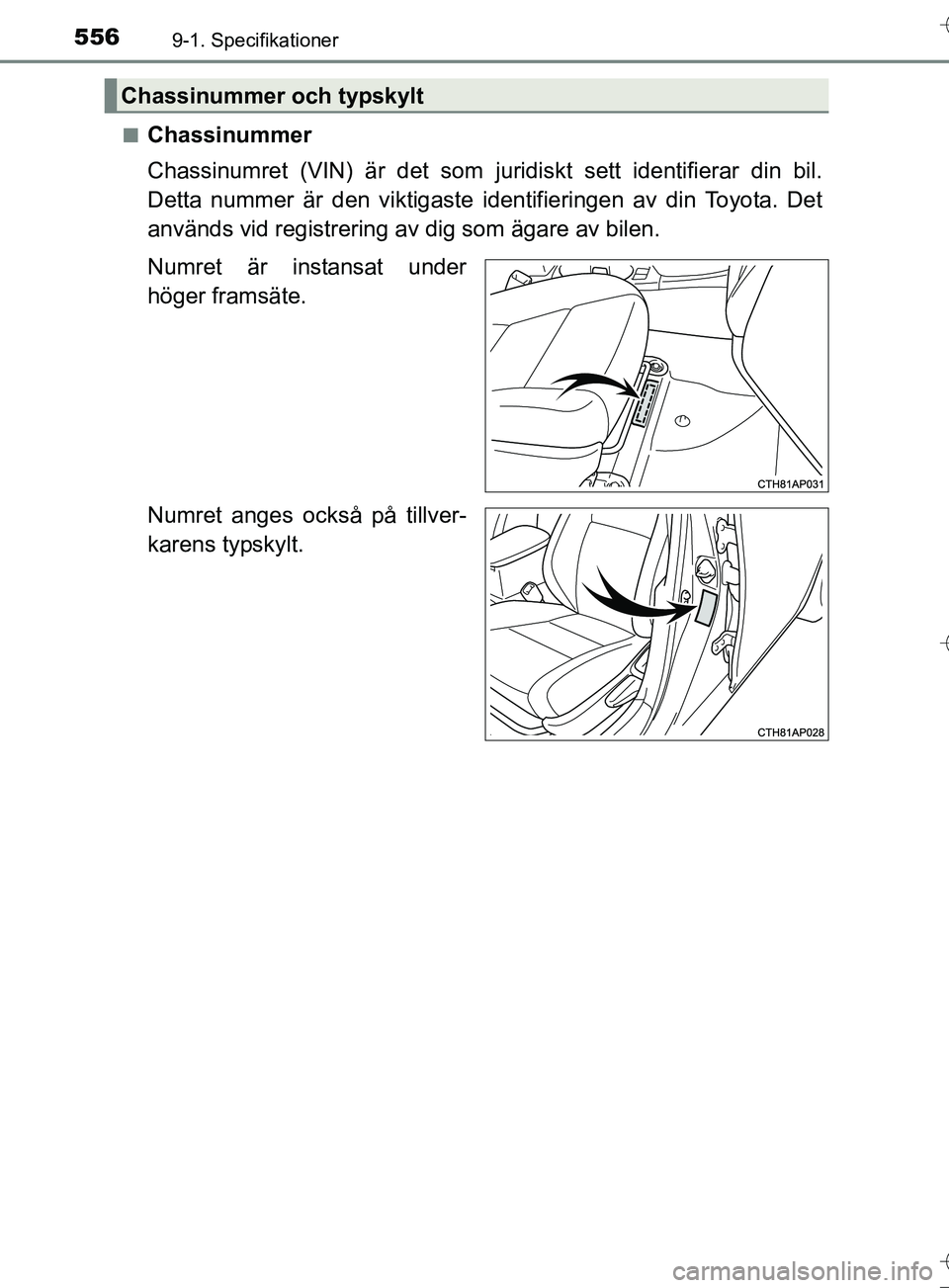

Chassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste
identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM12L13SE_Auris_TS.book Page 556 Thursday, September 22, 2016 10:43 AM

5579-1. Specifikationer
OM12L13SE
9
Specifikationer

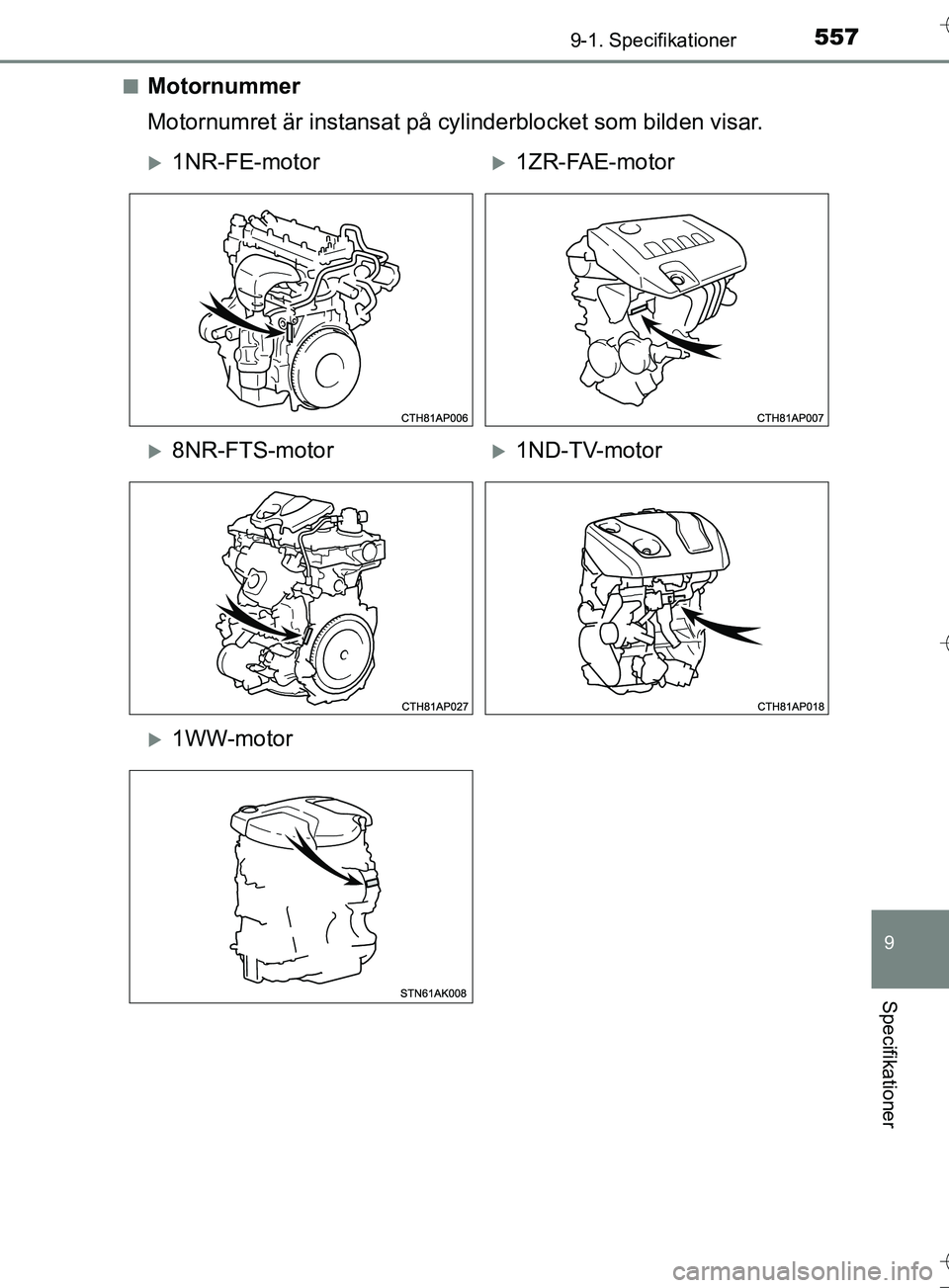

nMotornummer
Motornumret är instansat på cylinderblocket som bilden visar.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13SE_Auris_TS.book Page 557 Thursday, September 22, 2016 10:43 AM

5589-1. Specifikationer
OM12L13SE

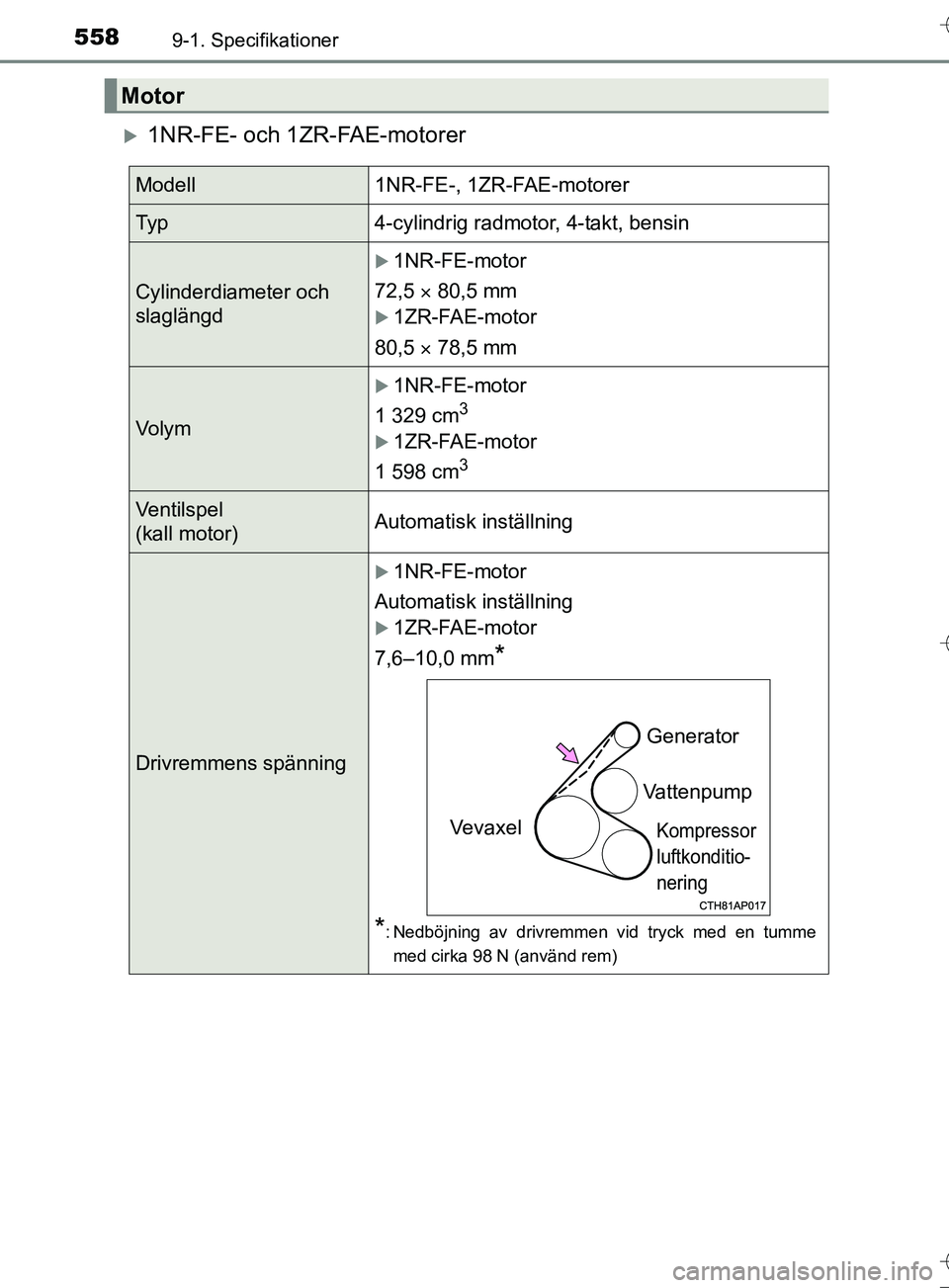

1NR-FE- och 1ZR-FAE-motorer
Motor
Modell1NR-FE-, 1ZR-FAE-motorer
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd
1NR-FE-motor
72,5  80,5 mm
1ZR-FAE-motor
80,5  78,5 mm
Vo l y m
1NR-FE-motor
1 329 cm
3
1ZR-FAE-motor
1 598 cm
3
Ventilspel
(kall motor)Automatisk inställning
Drivremmens spänning
1NR-FE-motor
Automatisk inställning
1ZR-FAE-motor
7,6–10,0 mm
*
*
: Nedböjning av drivremm en vid tryck med en tumme
med cirka 98 N (använd rem)
Generator
Vattenpump
Kompressor
luftkonditio-
neringVevaxel
OM12L13SE_Auris_TS.book Page 558 Thursday, September 22, 2016 10:43 AM

5599-1. Specifikationer
OM12L13SE
9
Specifikationer

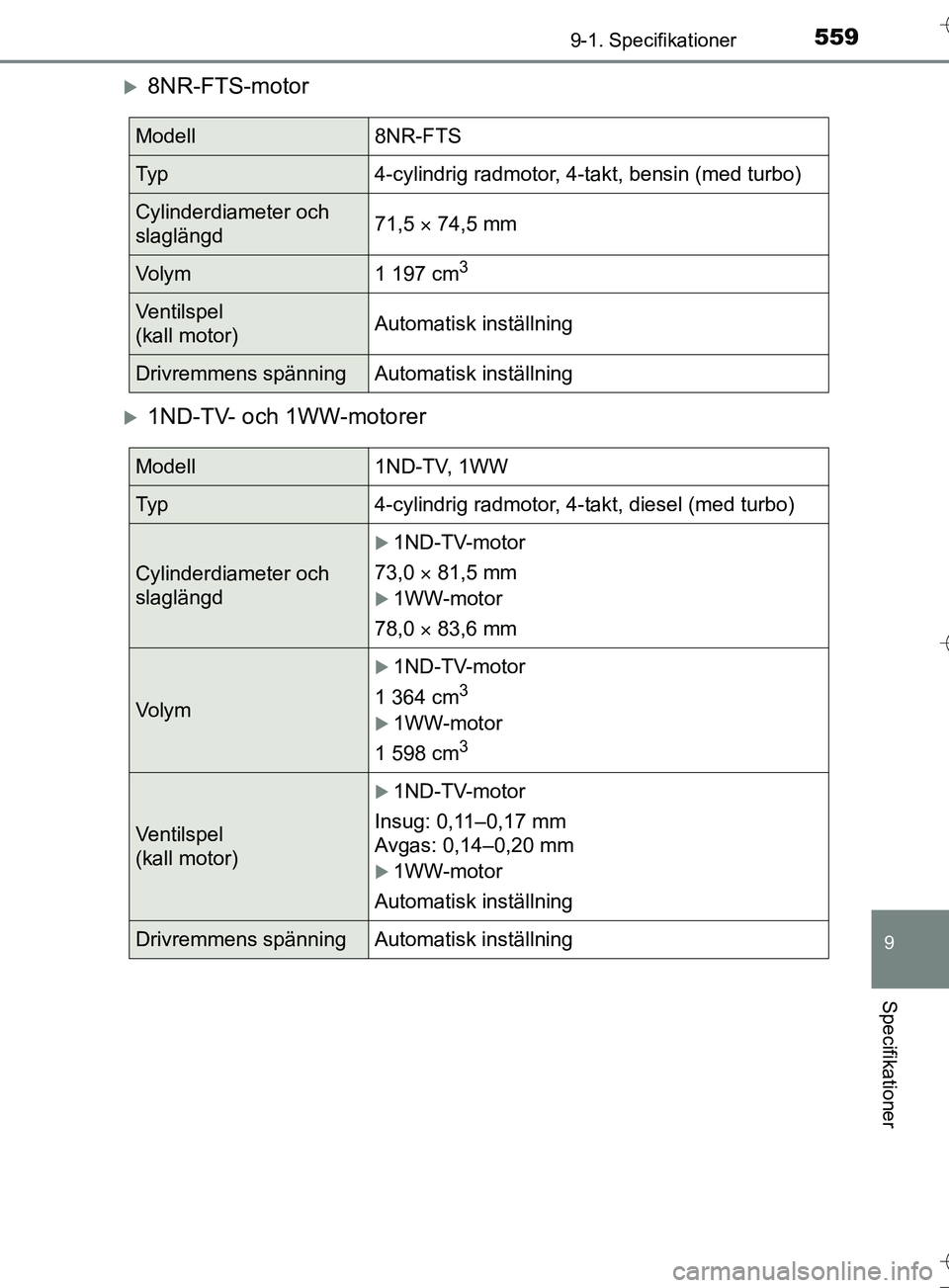

8NR-FTS-motor
1ND-TV- och 1WW-motorer
Modell8NR-FTS
Ty p4-cylindrig radmotor, 4-takt, bensin (med turbo)
Cylinderdiameter och
slaglängd71,5  74,5 mm
Vo l y m1 197 cm3
Ventilspel
(kall motor)Automatisk inställning
Drivremmens spänningAutomatisk inställning
Modell 1ND-TV, 1WW
Typ4-cylindrig radmotor, 4-takt, diesel (med turbo)
Cylinderdiameter och
slaglängd
1ND-TV-motor
73,0  81,5 mm
1WW-motor
78,0  83,6 mm
Vo l y m
1ND-TV-motor
1 364 cm
3
1WW-motor
1 598 cm
3
Ventilspel
(kall motor)
1ND-TV-motor
Insug: 0,11–0,17 mm
Avgas: 0,14–0,20 mm
1WW-motor
Automatisk inställning
Drivremmens spänning Automatisk inställning
OM12L13SE_Auris_TS.book Page 559 Thursday, September 22, 2016 10:43 AM

5609-1. Specifikationer
OM12L13SE
Bensinmotor
Dieselmotor

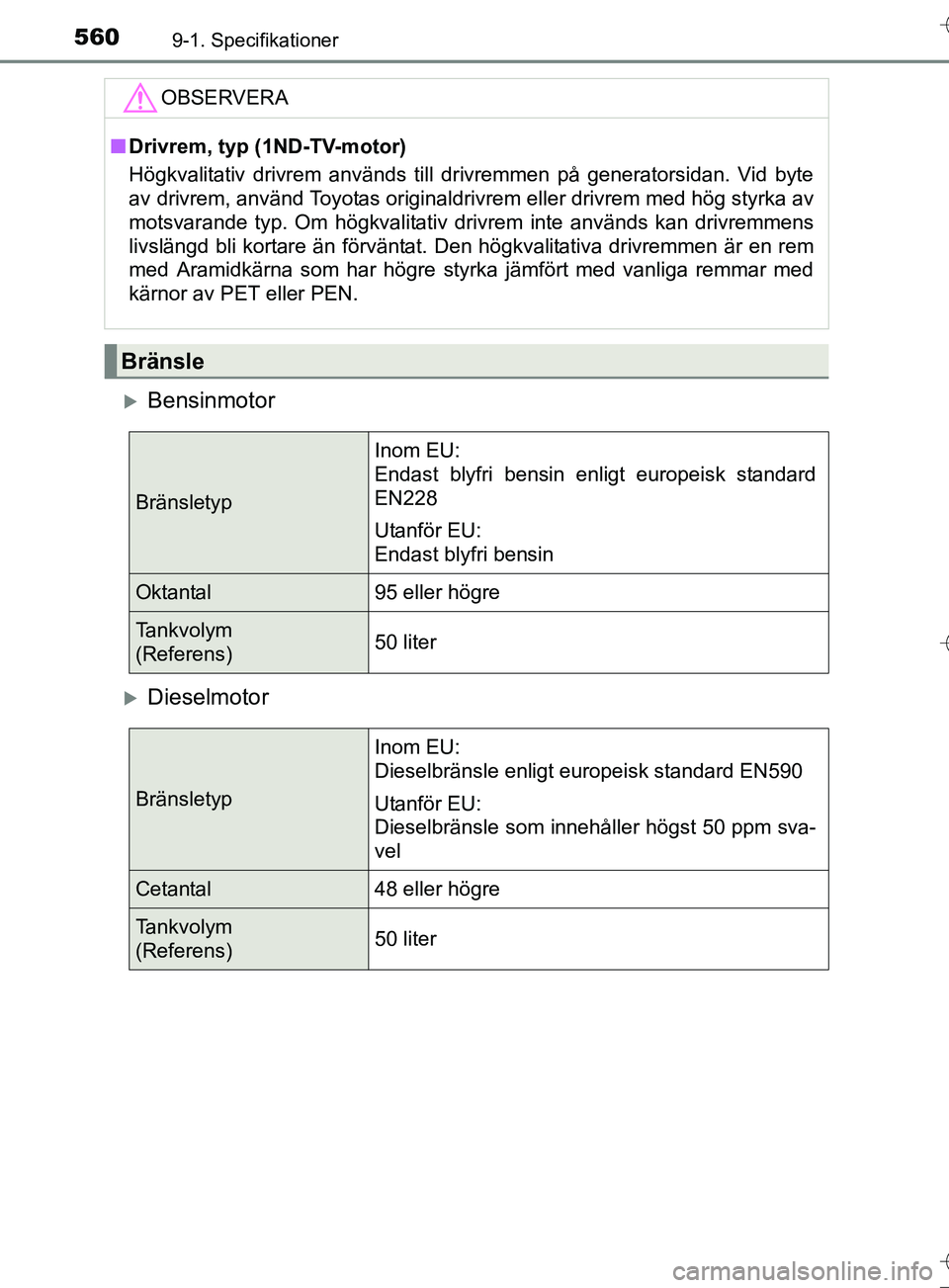

OBSERVERA
nDrivrem, typ (1ND-TV-motor)
Högkvalitativ drivrem används till drivremmen på generatorsidan. Vid byte
av drivrem, använd Toyotas originaldrivrem eller drivrem med hög styrka av
motsvarande typ. Om högkvalitativ drivrem inte används kan drivremmens
livslängd bli kortare än förväntat. Den högkvalitativa drivremmen är en rem
med Aramidkärna som har högre styrka jämfört med vanliga remmar med
kärnor av PET eller PEN.
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)50 liter
Bränsletyp
Inom EU:
Dieselbränsle enligt europeisk standard EN590
Utanför EU:
Dieselbränsle som innehåller högst 50 ppm sva-
vel
Cetantal48 eller högre
Tankvolym
(Referens)50 liter
OM12L13SE_Auris_TS.book Page 560 Thursday, September 22, 2016 10:43 AM
