2017 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

3856-3. Använda förvaringsfacken
OM12L13SE
6
Invändiga funktioner

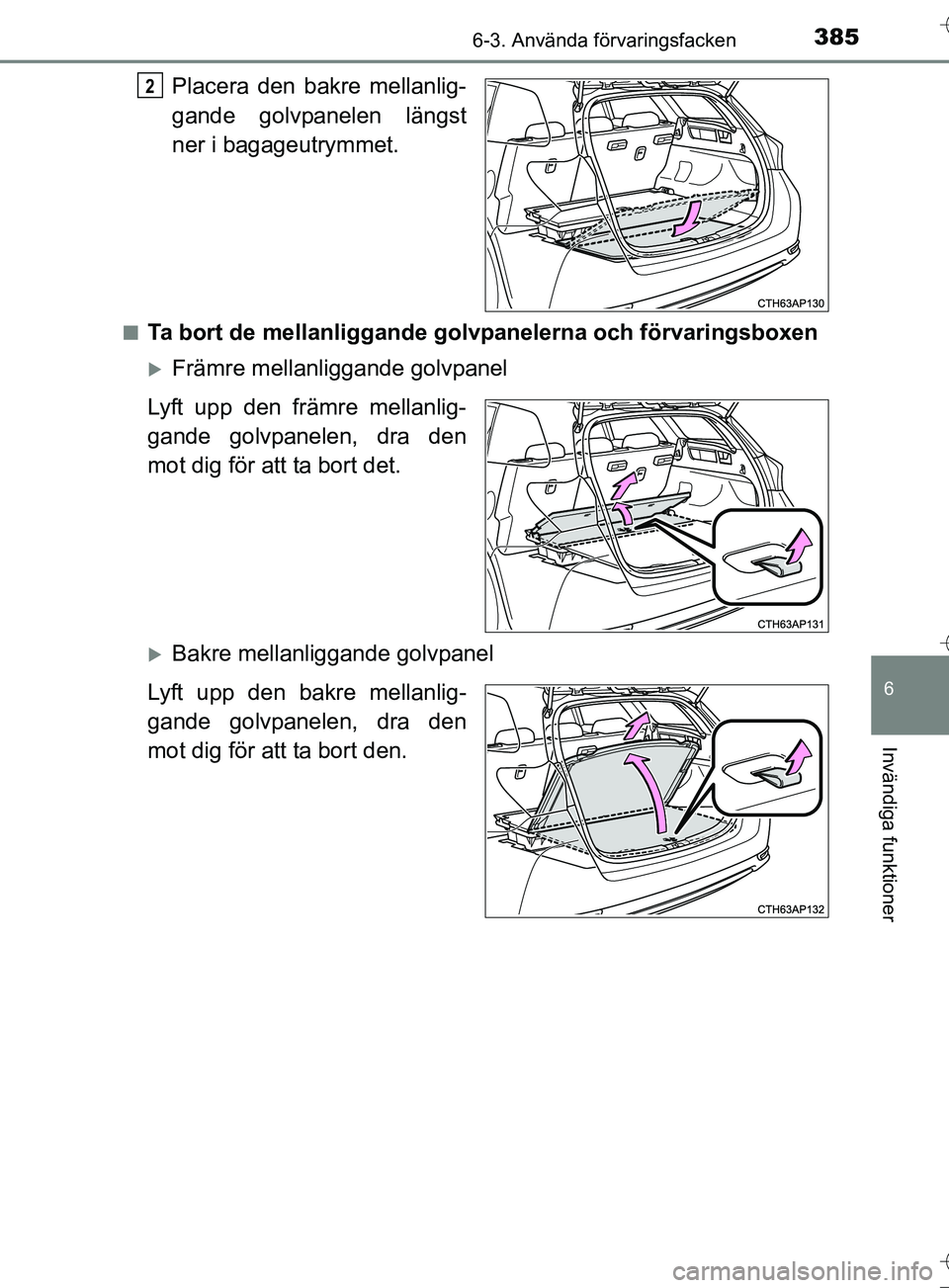

Placera den bakre mellanlig-
gande golvpanelen längst
ner i bagageutrymmet.
nTa bort de mellanliggande golvpanelerna och förvaringsboxen
Främre mellanliggande golvpanel
Lyft upp den främre mellanlig-
gande golvpanelen, dra den
mot dig för att ta bort det.
Bakre mellanliggande golvpanel
Lyft upp den bakre mellanlig-
gande golvpanelen, dra den
mot dig för att ta bort den.
2
OM12L13SE_Auris_TS.book Page 385 Thursday, September 22, 2016 10:43 AM

3866-3. Använda förvaringsfacken
OM12L13SE

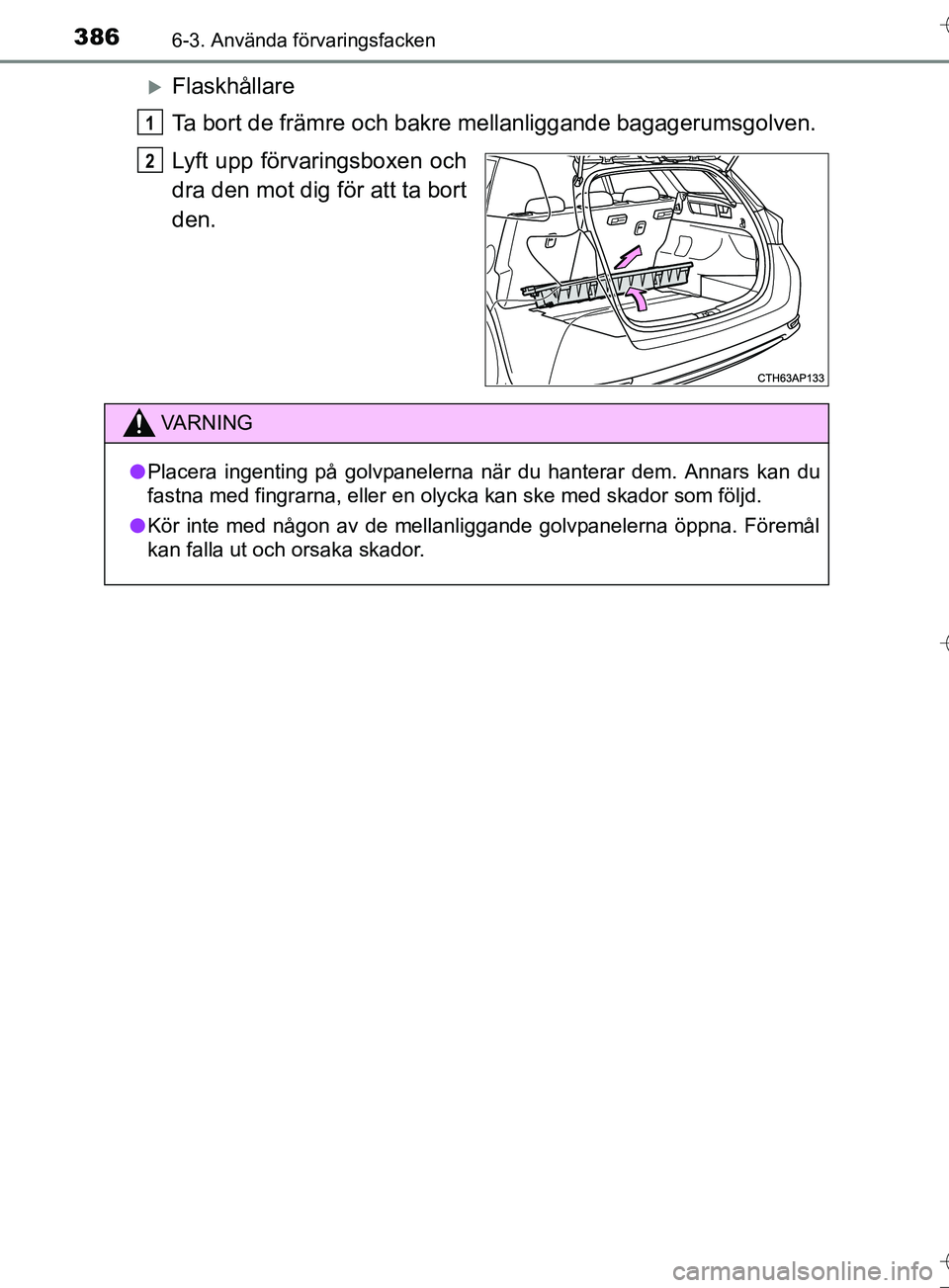

Flaskhållare
Ta bort de främre och bakre mellanliggande bagagerumsgolven.
Lyft upp förvaringsboxen och
dra den mot dig för att ta bort
den.
1
2
VA R N I N G
lPlacera ingenting på golvpanelerna när du hanterar dem. Annars kan du
fastna med fingrarna, eller en olycka kan ske med skador som följd.
l Kör inte med någon av de mellanliggande golvpanelerna öppna. Föremål
kan falla ut och orsaka skador.
OM12L13SE_Auris_TS.book Page 386 Thursday, September 22, 2016 10:43 AM

3876-3. Använda förvaringsfacken
OM12L13SE
6
Invändiga funktioner

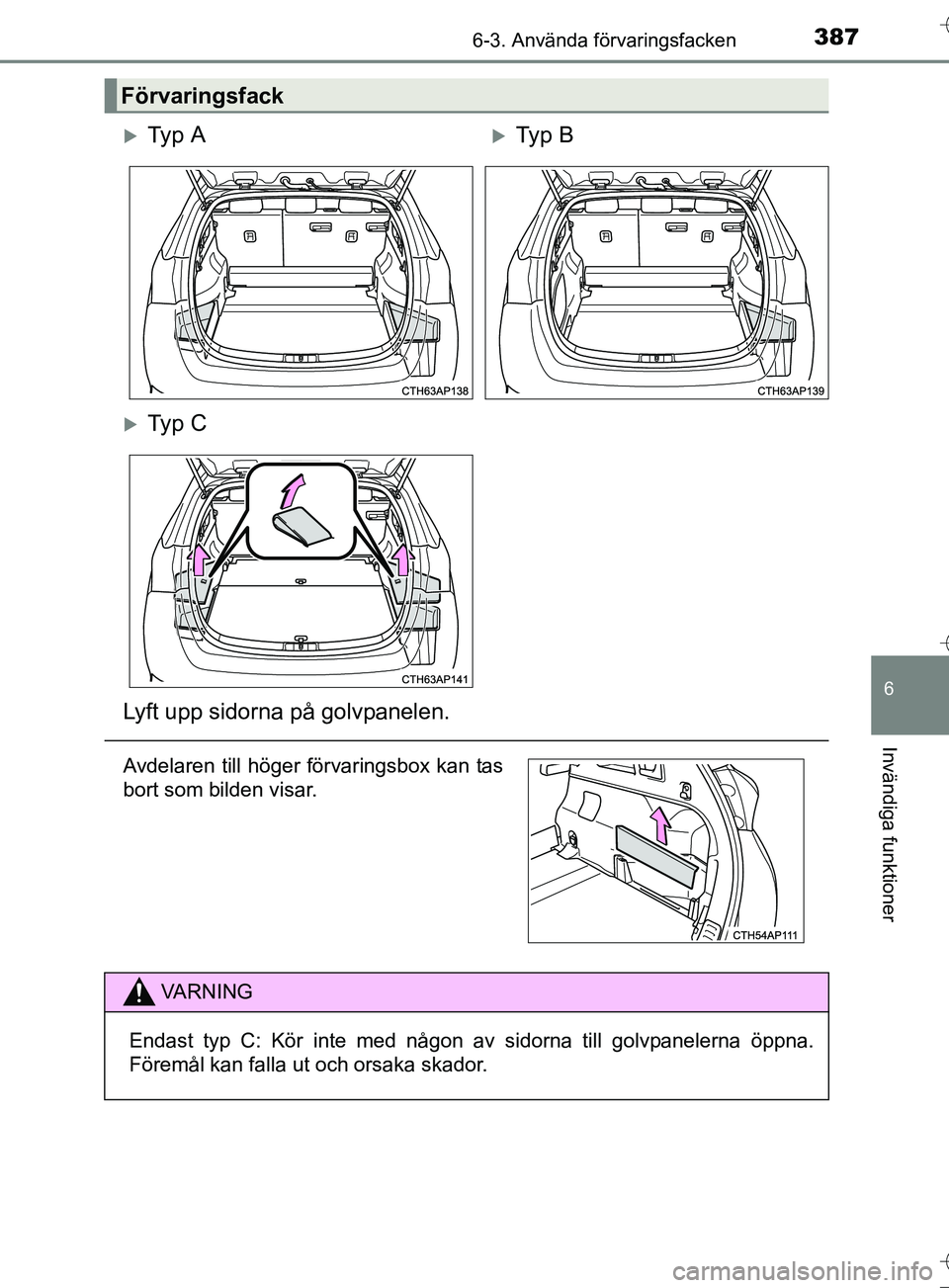

Förvaringsfack
Ty p ATy p B
Ty p C
Lyft upp sidorna på golvpanelen.
Avdelaren till höger förvaringsbox kan tas
bort som bilden visar.
VA R N I N G
Endast typ C: Kör inte med någon av sidorna till golvpanelerna öppna.
Föremål kan falla ut och orsaka skador.
OM12L13SE_Auris_TS.book Page 387 Thursday, September 22, 2016 10:43 AM

3886-3. Använda förvaringsfacken
OM12L13SEn

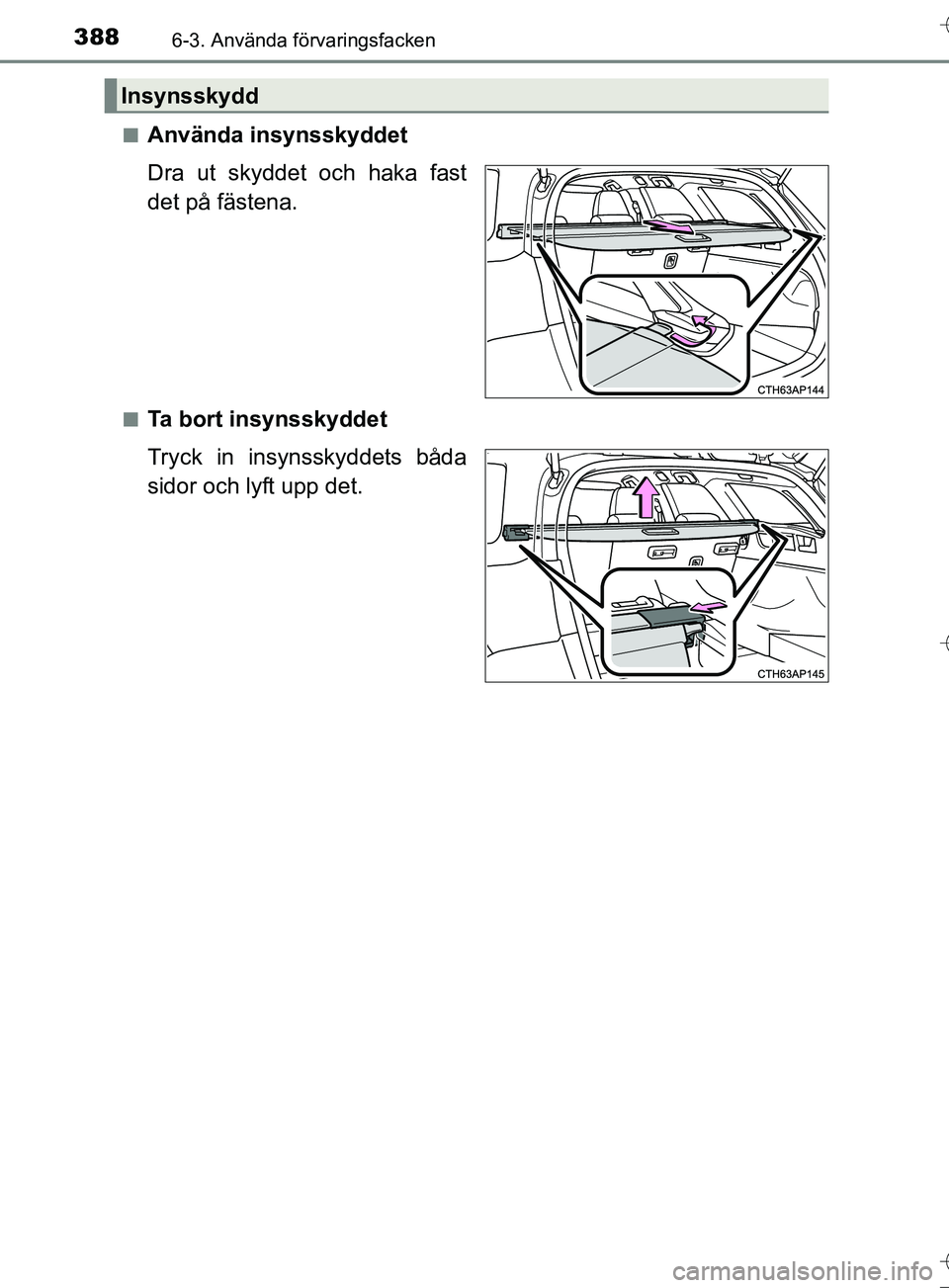

Använda insynsskyddet
Dra ut skyddet och haka fast
det på fästena.
nTa bort insynsskyddet
Tryck in insynsskyddets båda
sidor och lyft upp det.
Insynsskydd
OM12L13SE_Auris_TS.book Page 388 Thursday, September 22, 2016 10:43 AM

3896-3. Använda förvaringsfacken
OM12L13SE
6
Invändiga funktioner

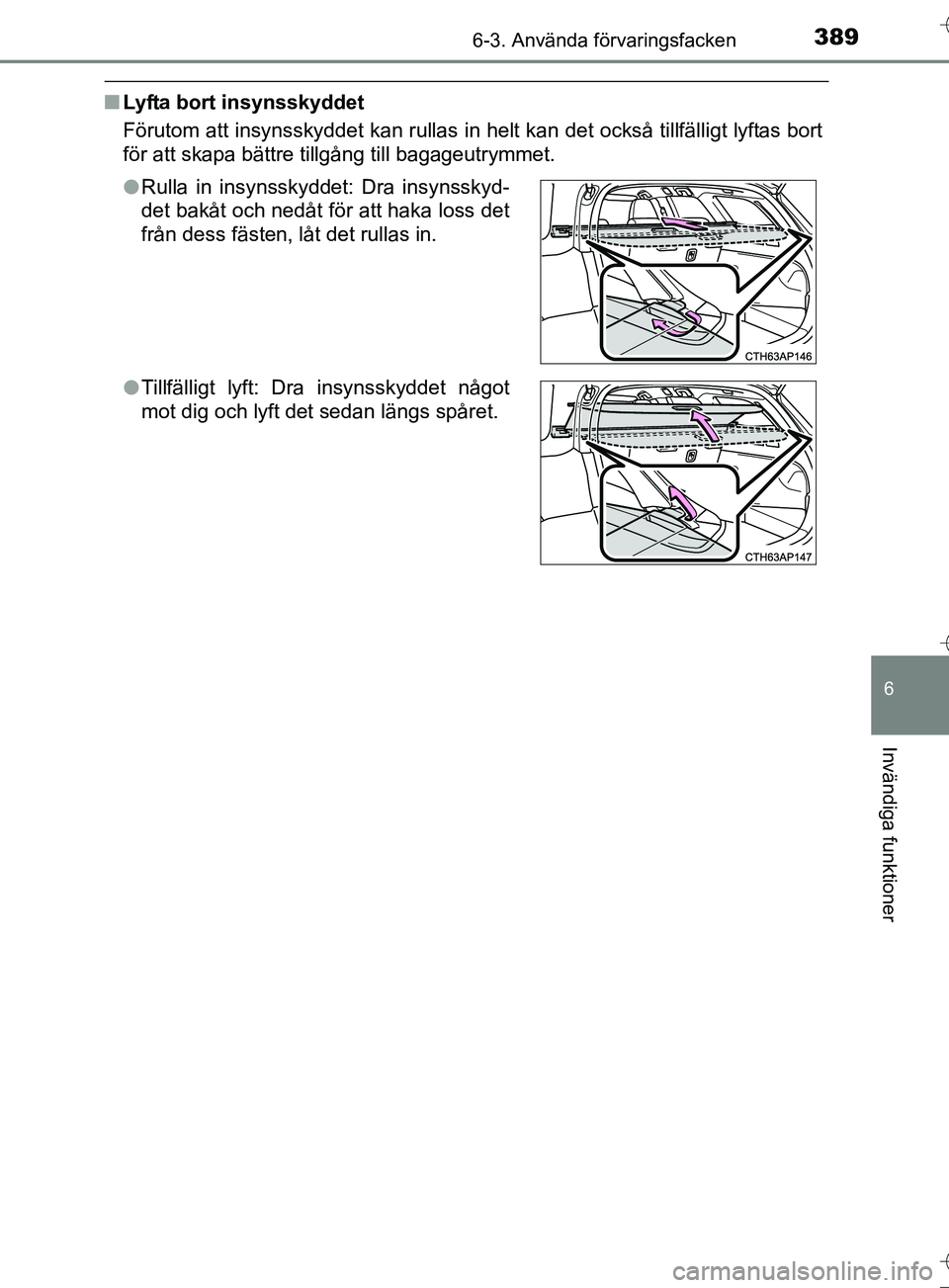

nLyfta bort insynsskyddet
Förutom att insynsskyddet kan rullas in helt kan det också tillfälligt lyftas bort
för att skapa bättre tillgång till bagageutrymmet.
lRulla in insynsskyddet: Dra insynsskyd-
det bakåt och nedåt för att haka loss det
från dess fästen, låt det rullas in.
l Tillfälligt lyft: Dra insynsskyddet något
mot dig och lyft det sedan längs spåret.
OM12L13SE_Auris_TS.book Page 389 Thursday, September 22, 2016 10:43 AM

3906-3. Använda förvaringsfacken
OM12L13SE

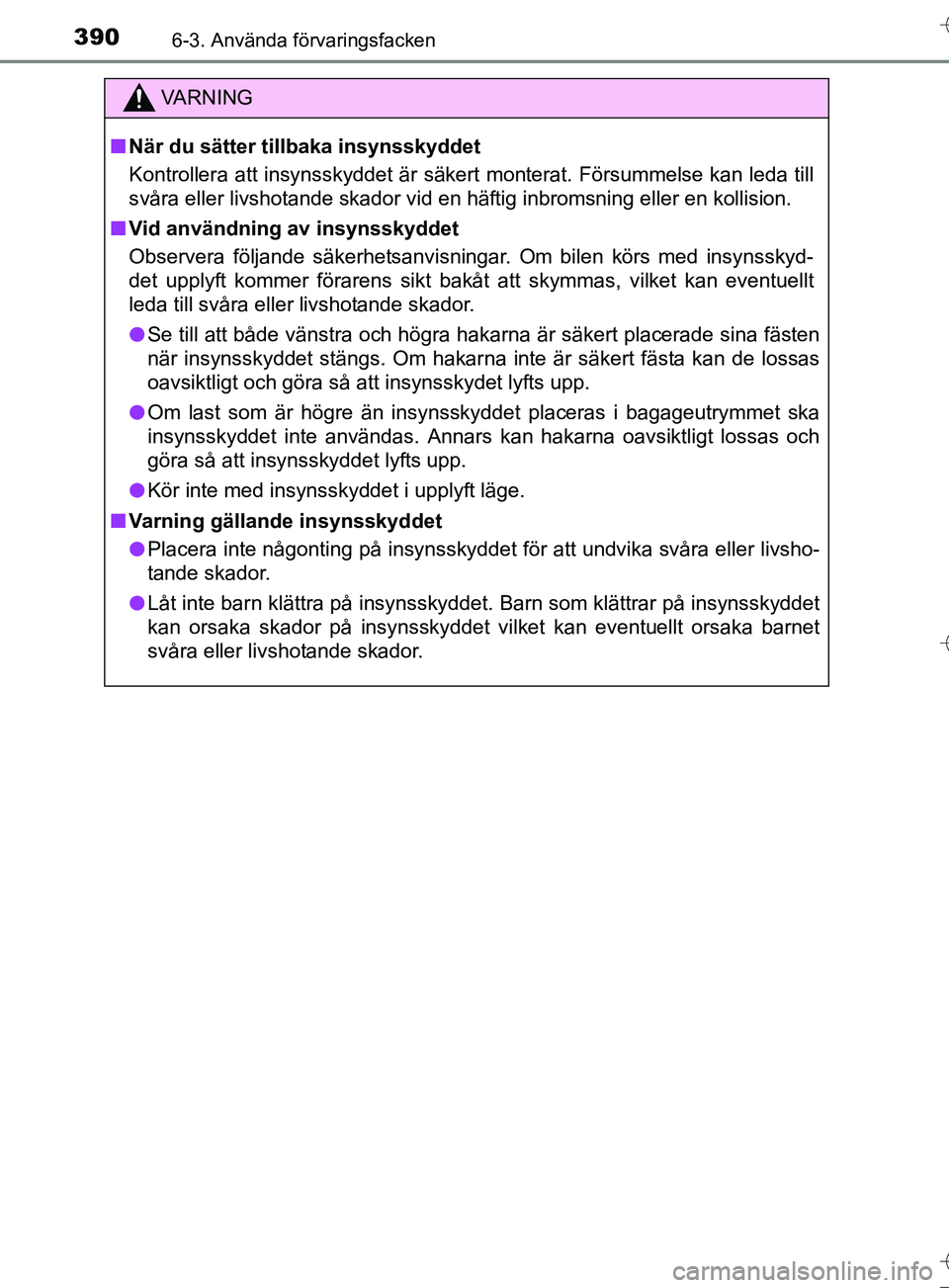

VA R N I N G
nNär du sätter tillbaka insynsskyddet
Kontrollera att insynsskyddet är säkert monterat. Försummelse kan leda till
svåra eller livshotande skador vid en häftig inbromsning eller en kollision.
n Vid användning av insynsskyddet
Observera följande säkerhetsanvisningar. Om bilen körs med insynsskyd-
det upplyft kommer förarens sikt bakåt att skymmas, vilket kan eventuellt
leda till svåra eller livshotande skador.
l Se till att både vänstra och högra hakarna är säkert placerade sina fästen
när insynsskyddet stängs. Om hakarna inte är säkert fästa kan de lossas
oavsiktligt och göra så att insynsskydet lyfts upp.
l Om last som är högre än insynsskyddet placeras i bagageutrymmet ska
insynsskyddet inte användas. Annars kan hakarna oavsiktligt lossas och
göra så att insynsskyddet lyfts upp.
l Kör inte med insynsskyddet i upplyft läge.
n Varning gällande insynsskyddet
l Placera inte någonting på insynsskyddet för att undvika svåra eller livsho-
tande skador.
l Låt inte barn klättra på insynsskyddet. Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet vilket kan eventuellt orsaka barnet
svåra eller livshotande skador.
OM12L13SE_Auris_TS.book Page 390 Thursday, September 22, 2016 10:43 AM

3916-3. Använda förvaringsfacken
OM12L13SE
6
Invändiga funktioner
nAnvända avdelarnätet
Främre läge
Fäll ned ryggstöden i baksätet. (Sid. 124)
Installera avdelarnätet på
fästena på det högra ryggstö-
det. För avdelarnätet åt vän-
ster när det är säkert placerat
i fästena.
Öppna skydden till fästena
på vardera sidan.
Dra ut nätet, tryck in de
vänstra och högra hakarna
och sätt fast dem i fästena.
Om nätet dras ut långsamt kan
det fastna halvvägs. Låt nätet
rullas in nästan helt och dra
sedan ut det igen så att det kan
dras ut helt.
Avdelarnät (i förekommande fall)
1
2
3
4
OM12L13SE_Auris_TS.book Page 391 Thursday, September 22, 2016 10:43 AM

3926-3. Använda förvaringsfacken
OM12L13SE

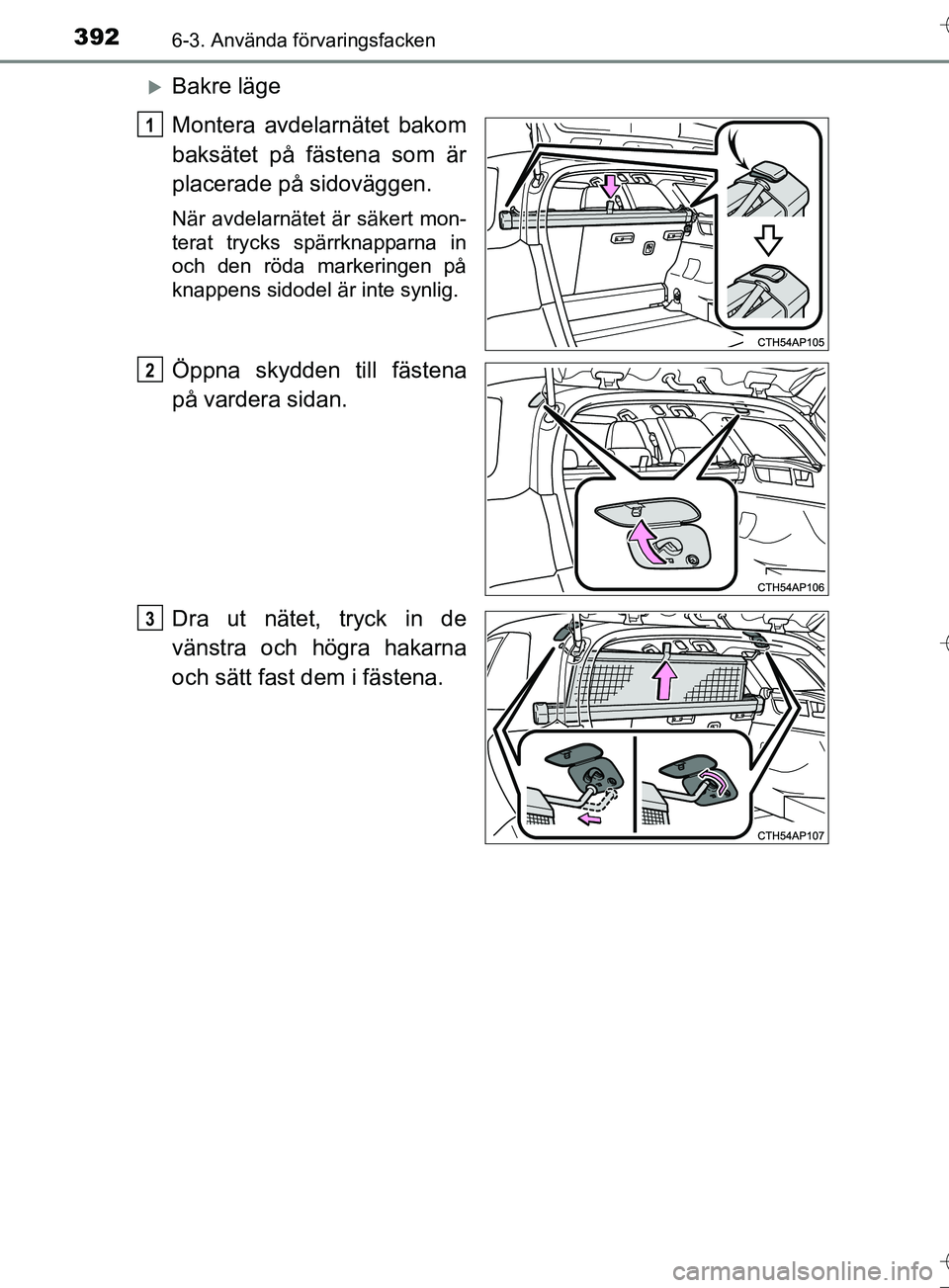

Bakre läge
Montera avdelarnätet bakom
baksätet på fästena som är
placerade på sidoväggen.
När avdelarnätet är säkert mon-
terat trycks spärrknapparna in
och den röda markeringen på
knappens sidodel är inte synlig.
Öppna skydden till fästena
på vardera sidan.
Dra ut nätet, tryck in de
vänstra och högra hakarna
och sätt fast dem i fästena.
1
2
3
OM12L13SE_Auris_TS.book Page 392 Thursday, September 22, 2016 10:43 AM
