2017 TOYOTA AURIS TOURING SPORTS Bruksanvisningar (in Swedish)

5378-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

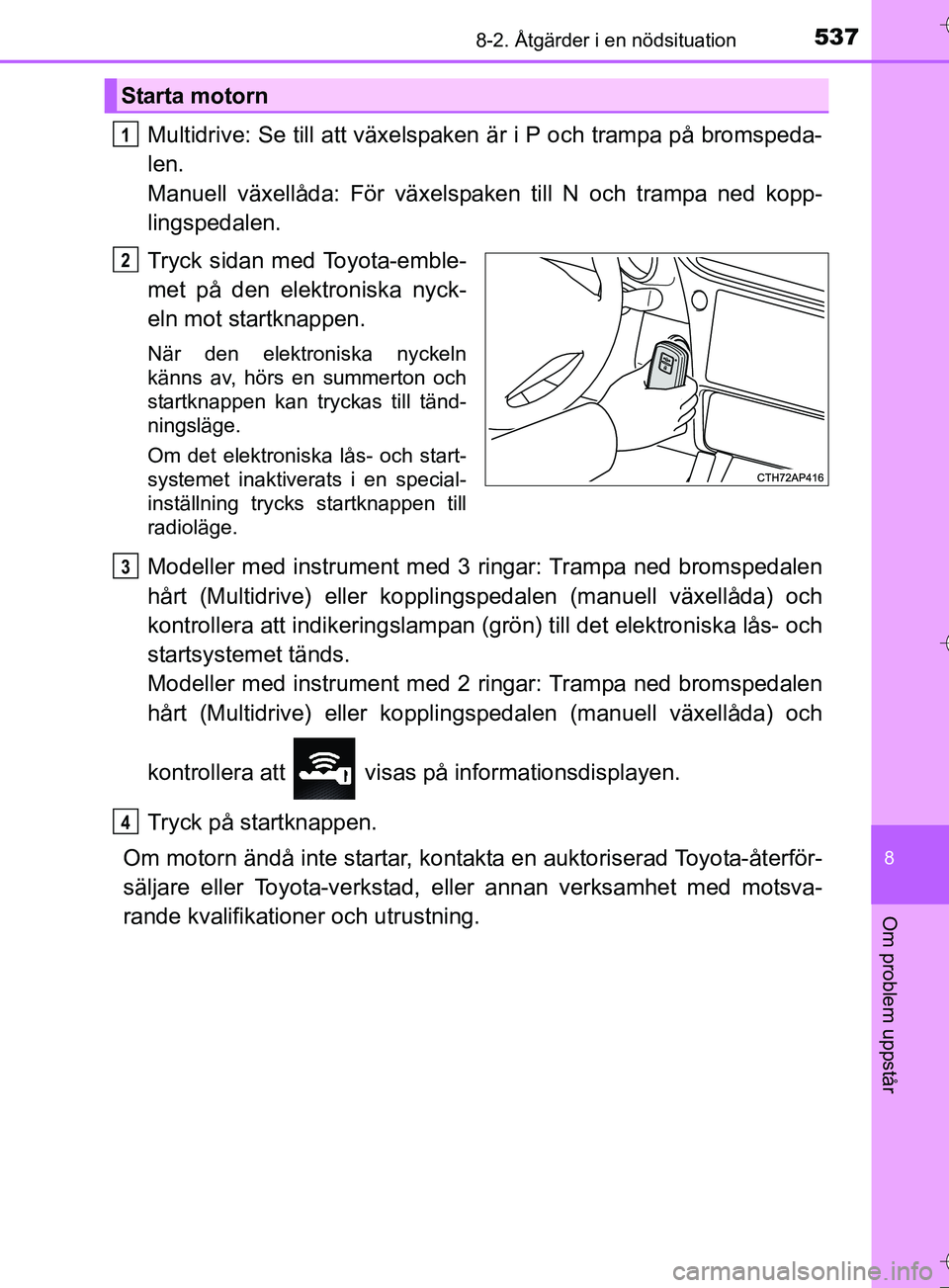

Multidrive: Se till att växelspaken är i P och trampa på bromspeda-
len.
Manuell växellåda: För växelspaken till N och trampa ned kopp-
lingspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startknappen.
När den elektroniska nyckeln
känns av, hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiverats i en special-
inställning trycks startknappen till
radioläge.
Modeller med instrument med 3 ringar: Trampa ned bromspedalen
hårt (Multidrive) eller koppli ngspedalen (manuell växellåda) och
kontrollera att indikering slampan (grön) till det elektroniska lås- och
startsystemet tänds.
Modeller med instrument med 2 ringar: Trampa ned bromspedalen
hårt (Multidrive) eller koppli ngspedalen (manuell växellåda) och
kontrollera att visas på informationsdisplayen.
Tryck på startknappen.
Om motorn ändå inte startar, kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verksamhet med motsva-
rande kvalifikationer och utrustning.
Starta motorn
1
2
3
4
OM12L13SE_Auris_TS.book Page 537 Thursday, September 22, 2016 10:43 AM

5388-2. Åtgärder i en nödsituation
OM12L13SE

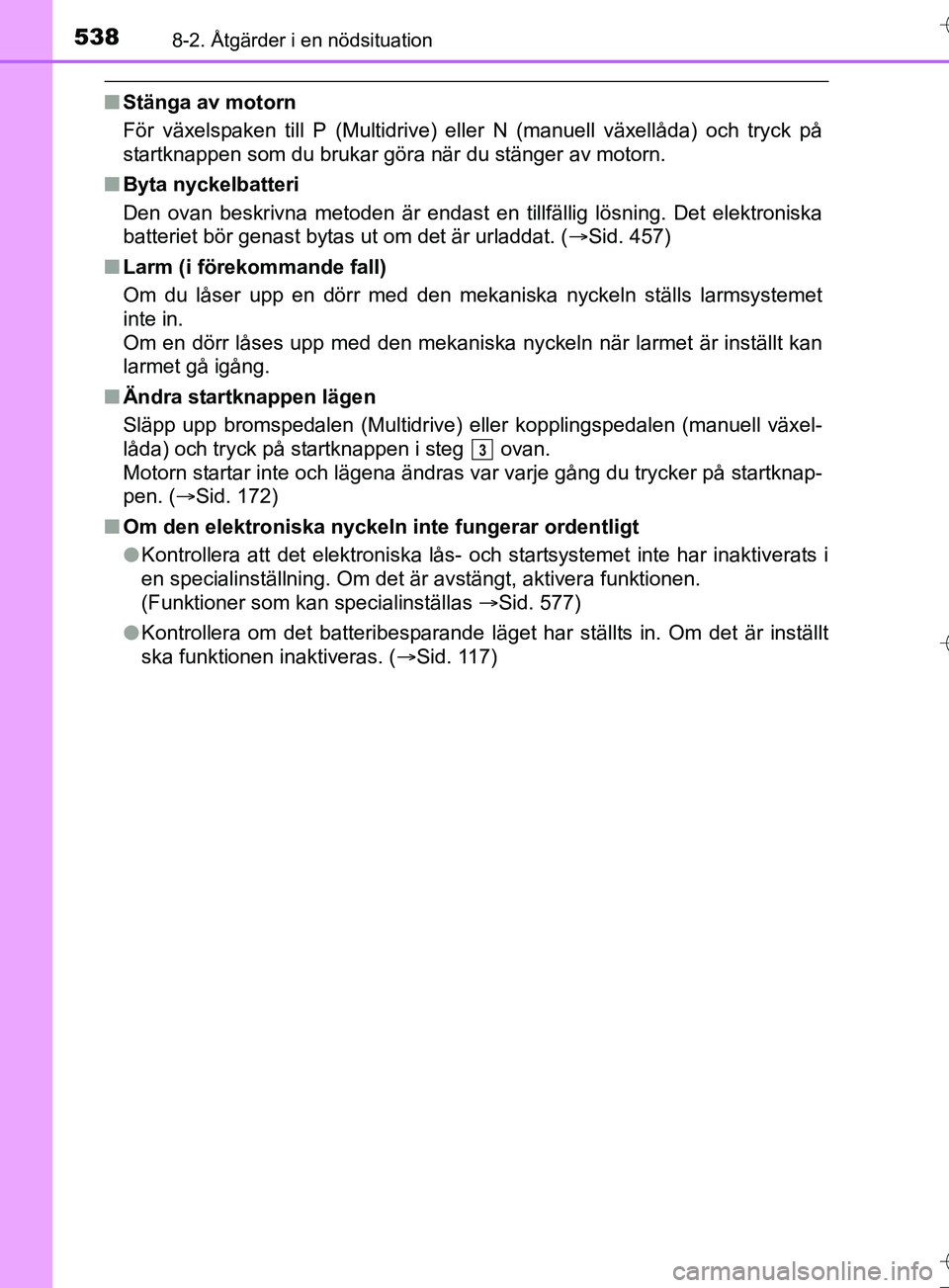

nStänga av motorn
För växelspaken till P (Multidrive) eller N (manuell växellåda) och tryck på
startknappen som du brukar göra när du stänger av motorn.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( Sid. 457)
n Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång.
n Ändra startknappen lägen
Släpp upp bromspedalen (Multidrive) eller kopplingspedalen (manuell växel-
låda) och tryck på startknappen i steg ovan.
Motorn startar inte och lägena ändras var varje gång du trycker på startknap-
pen. ( Sid. 172)
n Om den elektroniska nyckeln in te fungerar ordentligt
l Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats i
en specialinställning. Om det är avstängt, aktivera funktionen.
(Funktioner som kan specialinställas Sid. 577)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras. ( Sid. 117)
3
OM12L13SE_Auris_TS.book Page 538 Thursday, September 22, 2016 10:43 AM

5398-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

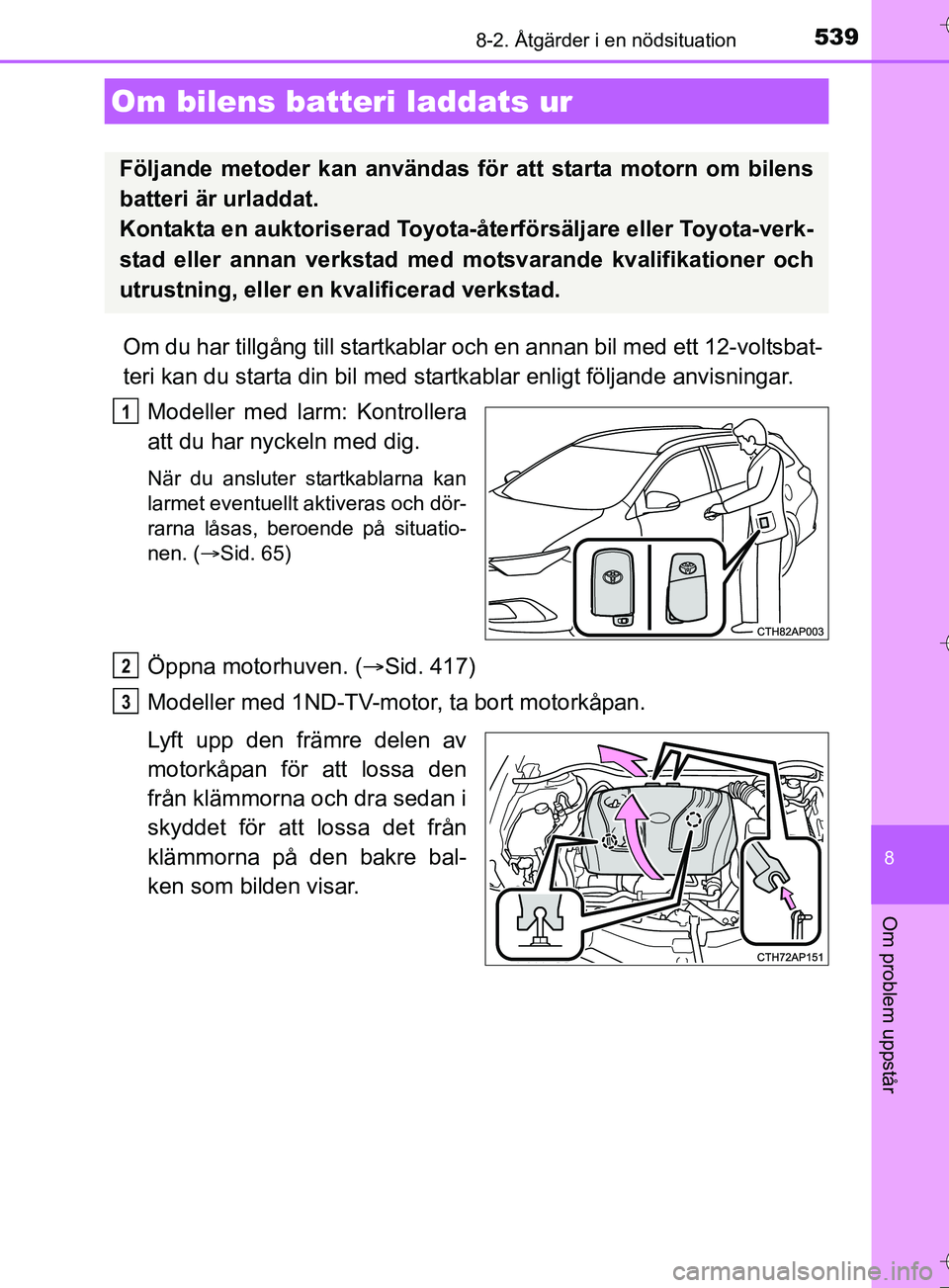

Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Modeller med larm: Kontrollera
att du har nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och dör-
rarna låsas, beroende på situatio-
nen. ( Sid. 65)
Öppna motorhuven. ( Sid. 417)
Modeller med 1ND-TV-motor, ta bort motorkåpan.
Lyft upp den främre delen av
motorkåpan för att lossa den
från klämmorna och dra sedan i
skyddet för att lossa det från
klämmorna på den bakre bal-
ken som bilden visar.
Om bilens batteri laddats ur
Följande metoder kan användas för att starta motorn om bilens
batteri är urladdat.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och
utrustning, eller en kvalificerad verkstad.
231
12
23
OM12L13SE_Auris_TS.book Page 539 Thursday, September 22, 2016 10:43 AM

5408-2. Åtgärder i en nödsituation
OM12L13SE

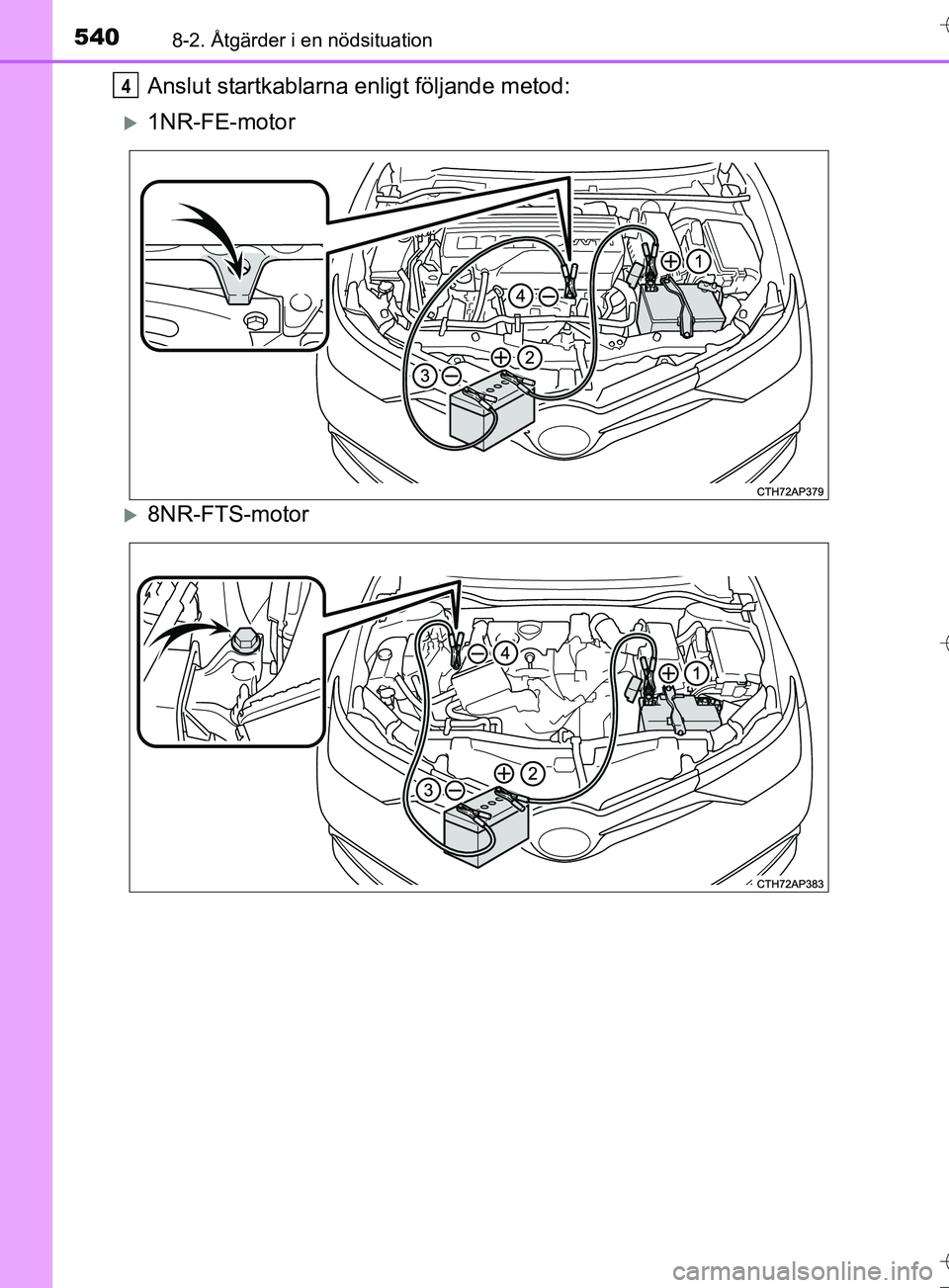

Anslut startkablarna enligt följande metod:
1NR-FE-motor
8NR-FTS-motor
34
OM12L13SE_Auris_TS.book Page 540 Thursday, September 22, 2016 10:43 AM

5418-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

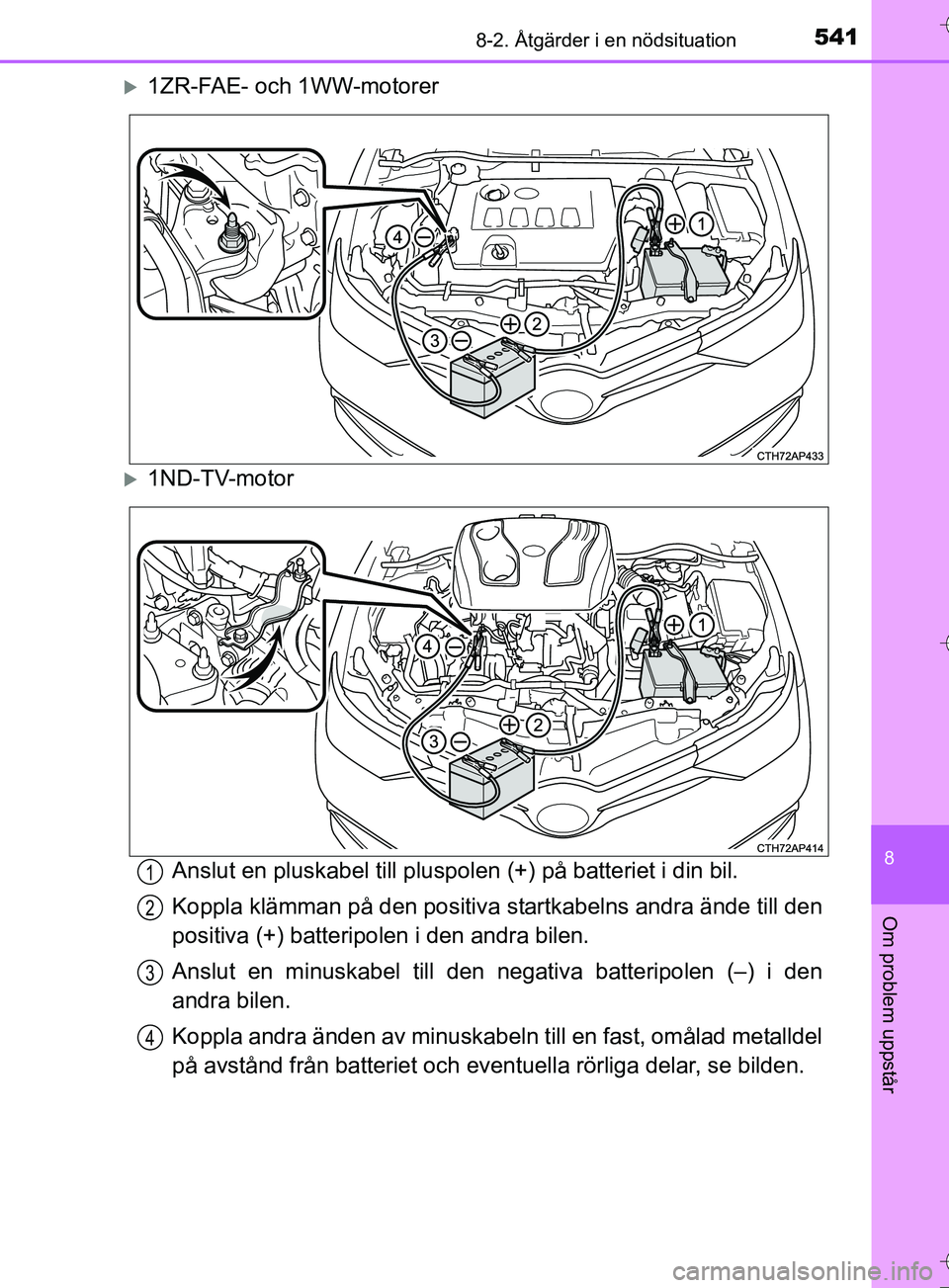

1ZR-FAE- och 1WW-motorer
1ND-TV-motorAnslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
1
2
3
4
OM12L13SE_Auris_TS.book Page 541 Thursday, September 22, 2016 10:43 AM

5428-2. Åtgärder i en nödsituation
OM12L13SE

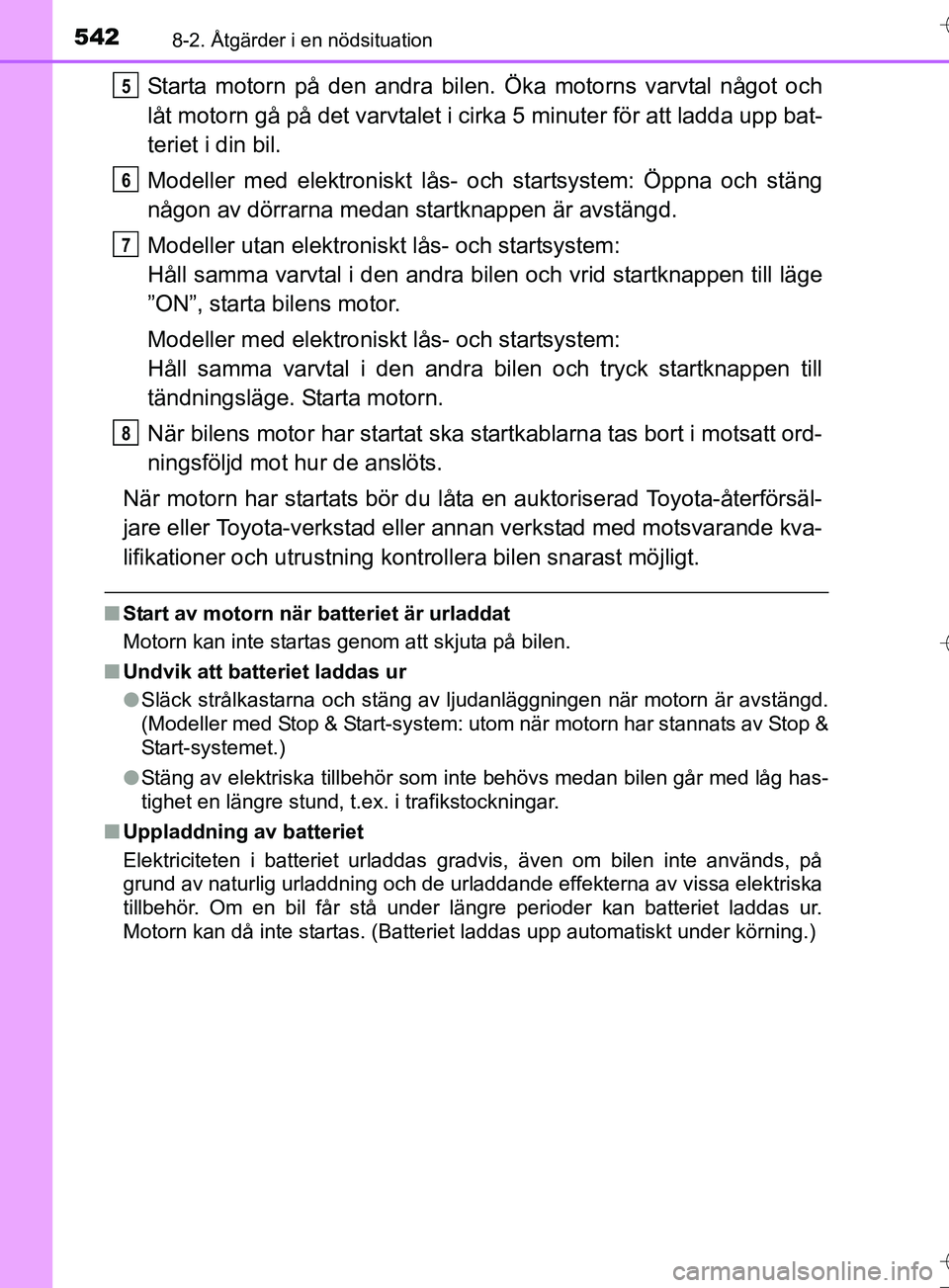

Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp bat-
teriet i din bil.
Modeller med elektroniskt lås- och startsystem: Öppna och stäng
någon av dörrarna medan startknappen är avstängd.
Modeller utan elektroniskt lås- och startsystem:
Håll samma varvtal i den andra bilen och vrid startknappen till läge
”ON”, starta bilens motor.
Modeller med elektroniskt lås- och startsystem:
Håll samma varvtal i den andra bilen och tryck startknappen till
tändningsläge. Starta motorn.
När bilens motor har startat ska startkablarna tas bort i motsatt ord-
ningsföljd mot hur de anslöts.
När motorn har startats bör du låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kva-
lifikationer och utru stning kontrollera bilen snarast möjligt.
nStart av motorn när ba tteriet är urladdat
Motorn kan inte startas genom att skjuta på bilen.
n Undvik att batteriet laddas ur
lSläck strålkastarna och stäng av ljudanläggningen när motorn är avstängd.
(Modeller med Stop & Start-system: utom när motorn har stannats av Stop &
Start-systemet.)
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Uppladdning av batteriet
Elektriciteten i batteriet urladdas gradvis, även om bilen inte används, på
grund av naturlig urladdning och de urladdande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre perioder kan batteriet laddas ur.
Motorn kan då inte startas. (Batteriet laddas upp automatiskt under körning.)
45
56
67
78
OM12L13SE_Auris_TS.book Page 542 Thursday, September 22, 2016 10:43 AM

5438-2. Åtgärder i en nödsituation
OM12L13SE
8
Om problem uppstår

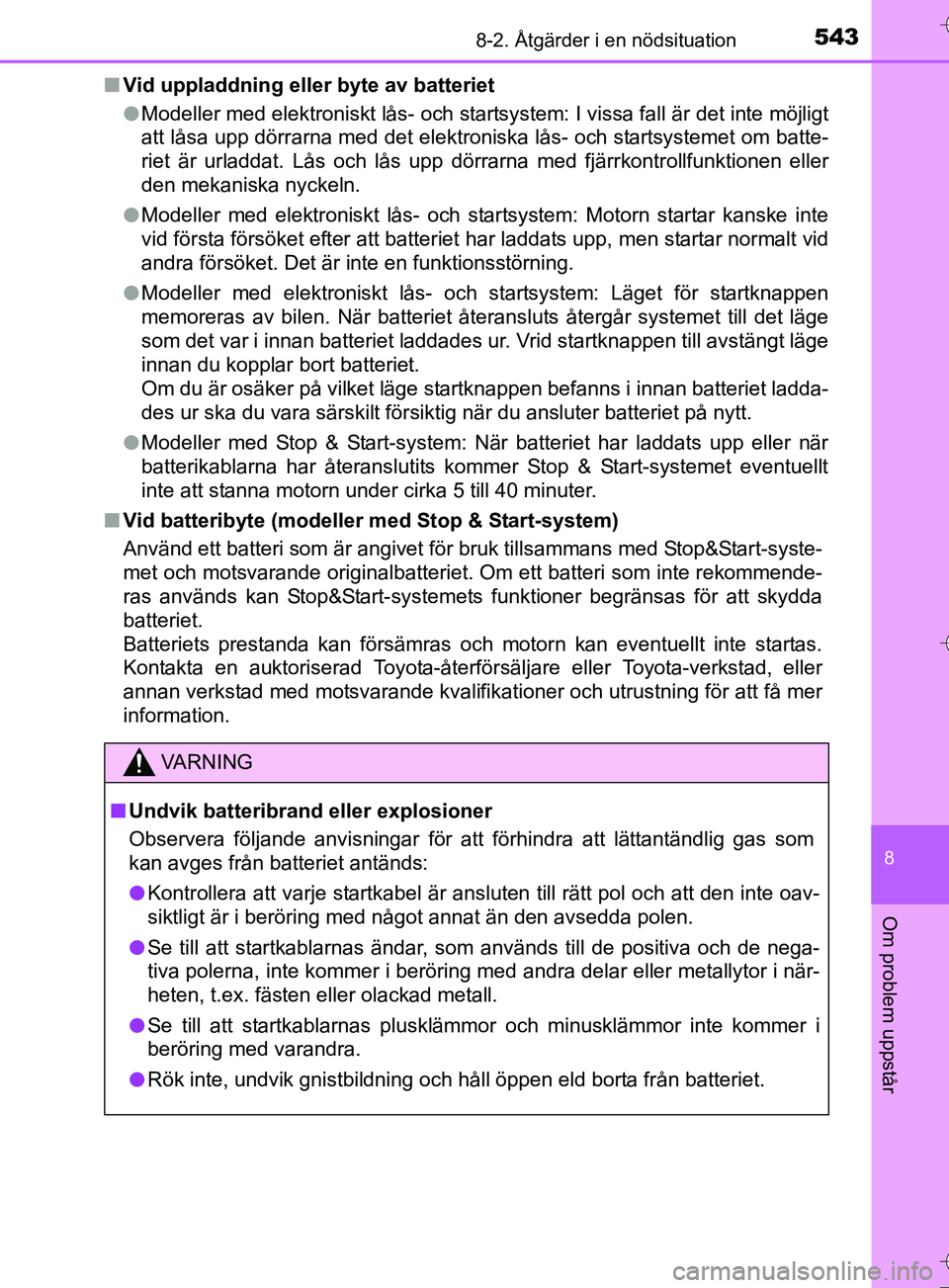

nVid uppladdning eller byte av batteriet
lModeller med elektroniskt lås- och startsystem: I vissa fall är det inte möjligt
att låsa upp dörrarna med det elektroniska lås- och startsystemet om batte-
riet är urladdat. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
l Modeller med elektroniskt lås- och startsystem: Motorn startar kanske inte
vid första försöket efter att batteriet har laddats upp, men startar normalt vid
andra försöket. Det är inte en funktionsstörning.
l Modeller med elektroniskt lås- och startsystem: Läget för startknappen
memoreras av bilen. När batteriet återansluts återgår systemet till det läge
som det var i innan batteriet laddades ur. Vrid startknappen till avstängt läge
innan du kopplar bort batteriet.
Om du är osäker på vilket läge startknappen befanns i innan batteriet ladda-
des ur ska du vara särskilt försiktig när du ansluter batteriet på n\
ytt.
l Modeller med Stop & Start-system: När batteriet har laddats upp eller när
batterikablarna har återanslutits kommer Stop & Start-systemet eventuellt
inte att stanna motorn under cirka 5 till 40 minuter.
n Vid batteribyte (modeller med Stop & Start-system)
Använd ett batteri som är angivet för bruk tillsammans med Stop&Start-syste-
met och motsvarande originalbatteriet. Om ett batteri som inte rekommende-
ras används kan Stop&Start-systemets funktioner begränsas för att skydda
batteriet.
Batteriets prestanda kan försämras och motorn kan eventuellt inte startas.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få mer
information.
VA R N I N G
nUndvik batteribrand eller explosioner
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från batteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från batteriet.
OM12L13SE_Auris_TS.book Page 543 Thursday, September 22, 2016 10:43 AM

5448-2. Åtgärder i en nödsituation
OM12L13SE
VA R N I N G

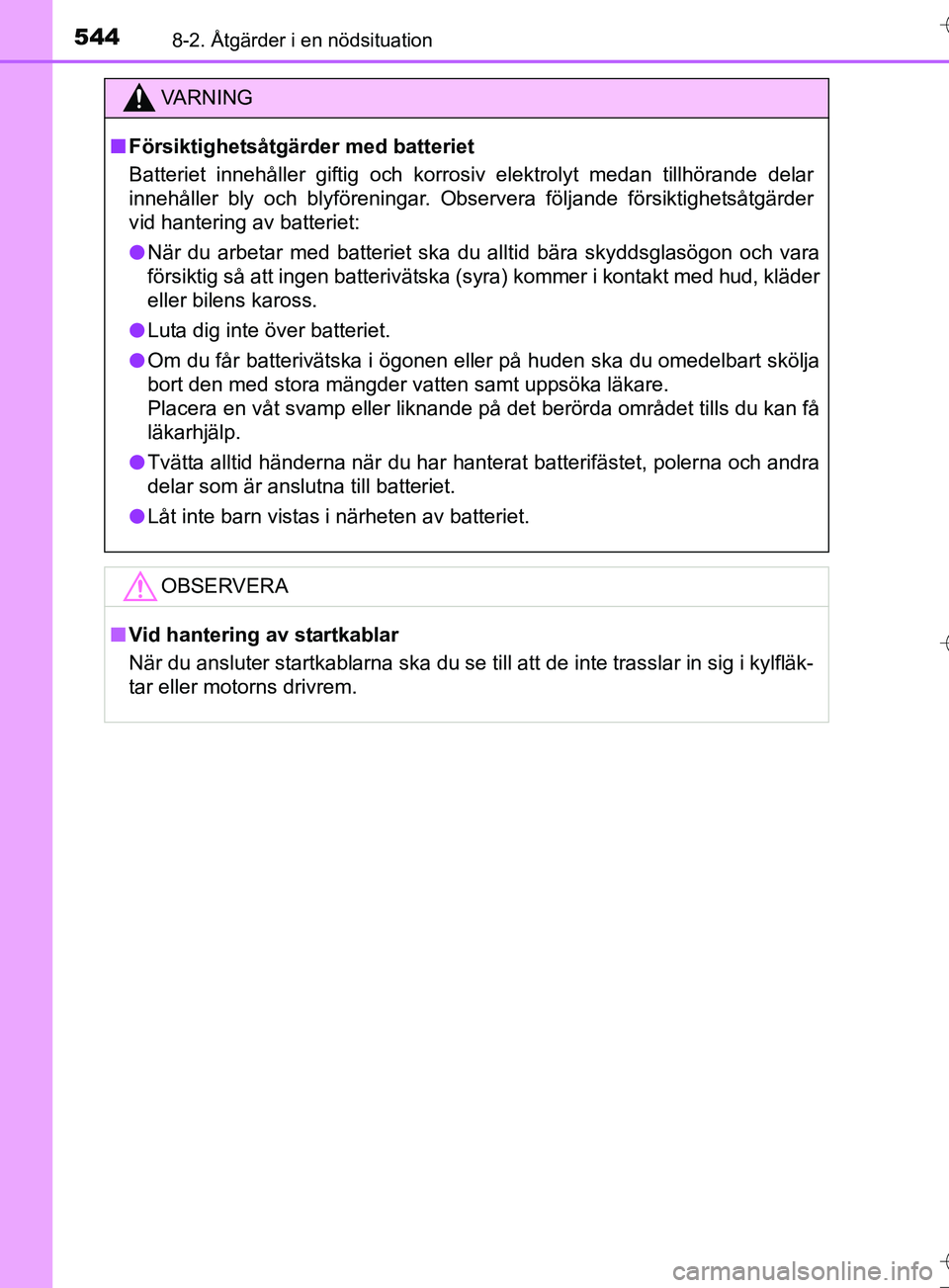

nFörsiktighetsåtgärder med batteriet
Batteriet innehåller giftig och korrosiv elektrolyt medan tillhörande delar
innehåller bly och blyföreningar. Observera följande försiktighetsåtgärder
vid hantering av batteriet:
l När du arbetar med batteriet ska du alltid bära skyddsglasögon och vara
försiktig så att ingen batterivätska (syra) kommer i kontakt med hud, kläder
eller bilens kaross.
l Luta dig inte över batteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av batteriet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
tar eller motorns drivrem.
OM12L13SE_Auris_TS.book Page 544 Thursday, September 22, 2016 10:43 AM
