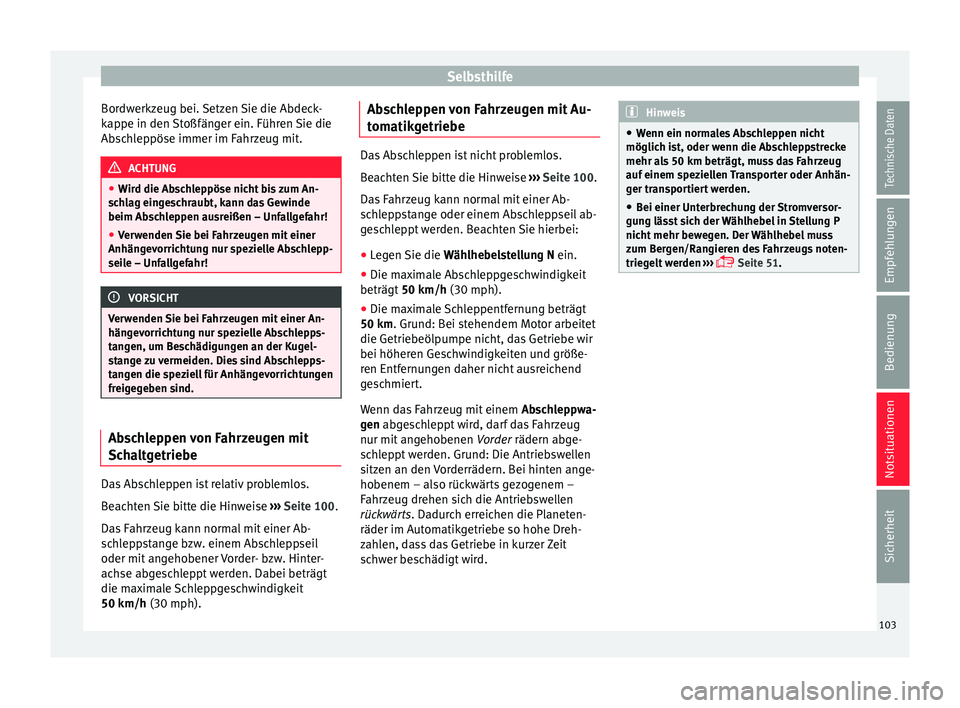

Page 105 of 348

Selbsthilfe
Bordwerkzeug bei. Setzen Sie die Abdeck-
k ap
pe in den
Stoßfänger ein. Führen Sie die
Abschleppöse immer im Fahrzeug mit. ACHTUNG
● Wir d die Ab
schleppöse nicht bis zum An-
schlag eingeschraubt, kann das Gewinde
beim Abschleppen ausreißen – Unfallgefahr!
● Verwenden Sie bei Fahrzeugen mit einer
Anhängev
orrichtung nur spezielle Abschlepp-
seile – Unfallgefahr! VORSICHT
Verwenden Sie bei Fahrzeugen mit einer An-
häng ev
orrichtung nur spezielle Abschlepps-
tangen, um Beschädigungen an der Kugel-
stange zu vermeiden. Dies sind Abschlepps-
tangen die speziell für Anhängevorrichtungen
freigegeben sind. Abschleppen von Fahrzeugen mit
Sc
h
a
ltgetriebe Das Abschleppen ist relativ problemlos.
B
e
ac
hten Sie bitte die Hinweise ›››
Seite 100.
Das Fahrzeug kann normal mit einer Ab-
schleppstange bzw. einem Abschleppseil
oder mit angehobener Vorder- bzw. Hinter-
achse abgeschleppt werden. Dabei beträgt
die maximale Schleppgeschwindigkeit
50 km/h (30 mph). Abschleppen von Fahrzeugen mit Au-
tomatik
getriebe Das Abschleppen ist nicht problemlos.
Be
ac
hten Sie bitte die Hinweise ››› Seite 100.
Das Fahrzeug kann normal mit einer Ab-
schleppstange oder einem Abschleppseil ab-
geschleppt werden. Beachten Sie hierbei:
● Legen Sie die Wählhe
belstellung N ein.
● Die maximale Abschleppgeschwindigkeit
beträgt 50 km/h
(30 mph).
● Die maximale Schleppentfernung beträgt
50 km. Grund: B ei s
tehendem Motor arbeitet
die Getriebeölpumpe nicht, das Getriebe wir
bei höheren Geschwindigkeiten und größe-
ren Entfernungen daher nicht ausreichend
geschmiert.
Wenn das Fahrzeug mit einem Abschleppwa-
gen abgeschleppt wird, darf das Fahrzeug
nur mit angehobenen Vorder rädern abge-
schleppt werden. Grund: Die Antriebswellen
sitzen an den Vorderrädern. Bei hinten ange-
hobenem – also rückwärts gezogenem –
Fahrzeug drehen sich die Antriebswellen
rückwärts. Dadurch erreichen die Planeten-
räder im Automatikgetriebe so hohe Dreh-
zahlen, dass das Getriebe in kurzer Zeit
schwer beschädigt wird. Hinweis
● Wenn ein norm a
les Abschleppen nicht
möglich ist, oder wenn die Abschleppstrecke
mehr als 50 km beträgt, muss das Fahrzeug
auf einem speziellen Transporter oder Anhän-
ger transportiert werden.
● Bei einer Unterbrechung der Stromversor-
gung läs
st sich der Wählhebel in Stellung P
nicht mehr bewegen. Der Wählhebel muss
zum Bergen/Rangieren des Fahrzeugs noten-
triegelt werden ›››
Seite 51. 103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

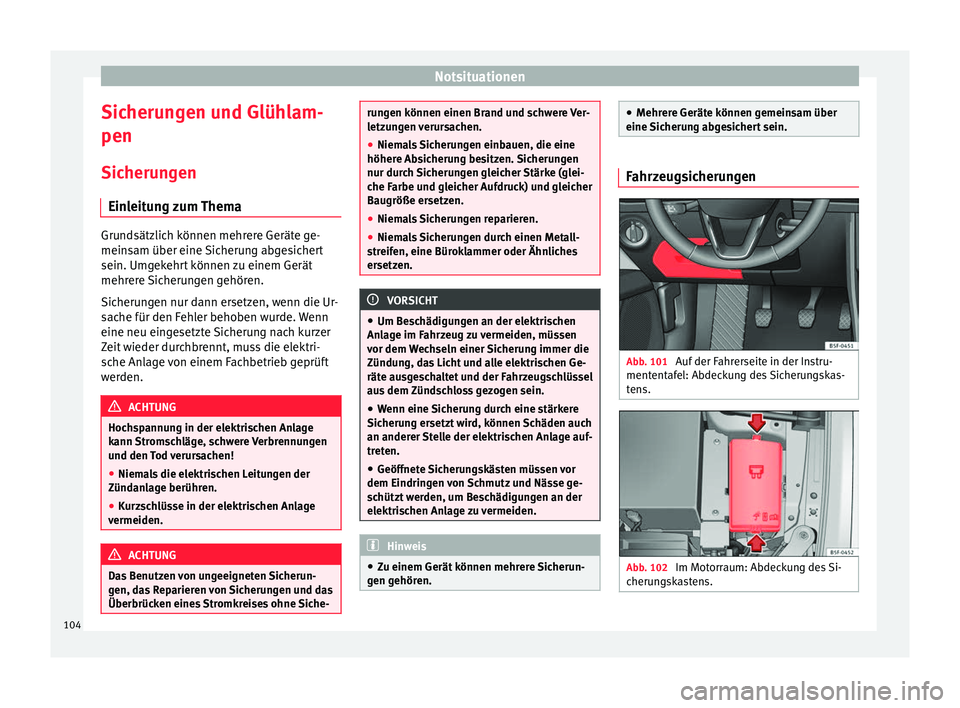

Page 106 of 348

Notsituationen
Sicherungen und Glühlam-
pen Sic heru
n
gen
Einleitung zum Thema Grundsätzlich können mehrere Geräte ge-
meins
am über eine
Sicherung abgesichert
sein. Umgekehrt können zu einem Gerät
mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ur-
sache für den Fehler behoben wurde. Wenn
eine neu eingesetzte Sicherung nach kurzer
Zeit wieder durchbrennt, muss die elektri-
sche Anlage von einem Fachbetrieb geprüft
werden. ACHTUNG
Hochspannung in der elektrischen Anlage
kann Str
omschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanl
age berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, d a
s Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne Siche- rungen können einen Brand und schwere Ver-
letz
u
ngen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Abs
icherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streif
en, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Be s
chädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere
Sicherun
g ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden. Hinweis
● Zu einem Gerät k
önnen mehrere Sicherun-
gen gehören. ●
Mehr er
e Geräte können gemeinsam über
eine Sicherung abgesichert sein. Fahrzeugsicherungen
Abb. 101
Auf der Fahrerseite in der Instru-
ment ent
af
el: Abdeckung des Sicherungskas-
tens. Abb. 102
Im Motorraum: Abdeckung des Si-
c heru n
gskastens. 104

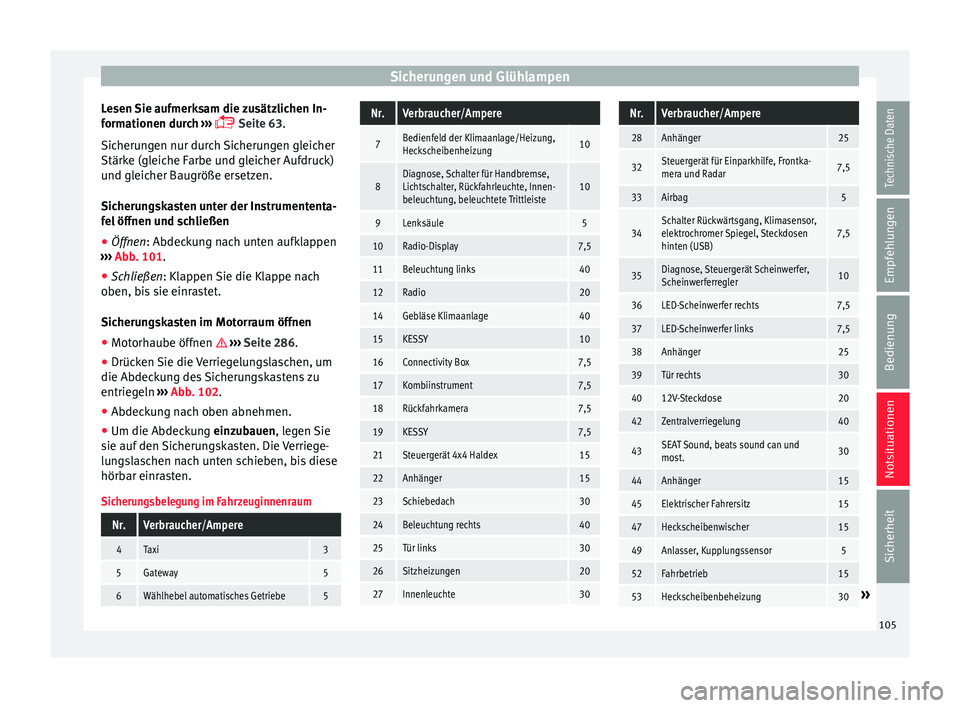

Page 107 of 348

Sicherungen und Glühlampen
Lesen Sie aufmerksam die zusätzlichen In-
f orm
ationen dur
ch ›››
Seite 63
.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Sicherungskasten unter der Instrumententa-
fel öffnen und schließen
● Öffnen: Abdecku
ng nach unten aufklappen
››› Abb. 101.
● Schließen: Klappen
Sie die Klappe nach
oben, bis sie einrastet.
Sicherungskasten im Motorraum öffnen
● Motorhaube öffnen ›››
Seite 286.
● Drücken Sie die Verriegelungslaschen, um
die Abdecku
ng des Sicherungskastens zu
entriegeln ››› Abb. 102.
● Abdeckung nach oben abnehmen.
● Um die Abdeckung einzub
auen, legen Sie
sie auf den Sicherungskasten. Die Verriege-
lungslaschen nach unten schieben, bis diese
hörbar einrasten.
Sicherungsbelegung im Fahrzeuginnenraum
Nr.Verbraucher/Ampere
4Taxi3
5Gateway5
6Wählhebel automatisches Getriebe5
Nr.Verbraucher/Ampere
7Bedienfeld der Klimaanlage/Heizung,
Heckscheibenheizung10
8Diagnose, Schalter für Handbremse,
Lichtschalter, Rückfahrleuchte, Innen-
beleuchtung, beleuchtete Trittleiste10
9Lenksäule5
10Radio-Display7,5
11Beleuchtung links40
12Radio20
14Gebläse Klimaanlage40
15KESSY10
16Connectivity Box7,5
17Kombiinstrument7,5
18Rückfahrkamera7,5
19KESSY7,5
21Steuergerät 4x4 Haldex15
22Anhänger15
23Schiebedach30
24Beleuchtung rechts40
25Tür links30
26Sitzheizungen20
27Innenleuchte30
Nr.Verbraucher/Ampere
28Anhänger25
32Steuergerät für Einparkhilfe, Frontka-
mera und Radar7,5
33Airbag5
34Schalter Rückwärtsgang, Klimasensor,
elektrochromer Spiegel, Steckdosen
hinten (USB)7,5
35Diagnose, Steuergerät Scheinwerfer,
Scheinwerferregler10
36LED-Scheinwerfer rechts7,5
37LED-Scheinwerfer links7,5
38Anhänger25
39Tür rechts30
4012V-Steckdose20
42Zentralverriegelung40
43SEAT Sound, beats sound can und
most.30
44Anhänger15
45Elektrischer Fahrersitz15
47Heckscheibenwischer15
49Anlasser, Kupplungssensor5
52Fahrbetrieb15
53Heckscheibenbeheizung30» 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

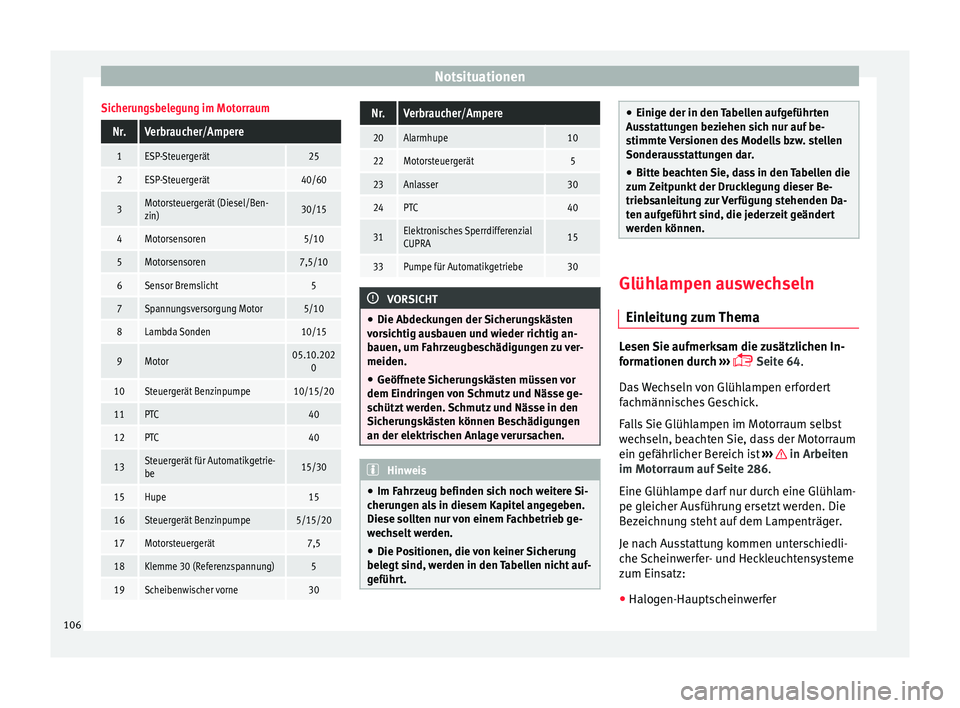

Page 108 of 348

NotsituationenSicherungsbelegung im Motorraum
Nr.Verbraucher/Ampere
1ESP-Steuergerät25
2ESP-Steuergerät40/60
3Motorsteuergerät (Diesel/Ben-
zin)30/15
4Motorsensoren5/10
5Motorsensoren7,5/10
6Sensor Bremslicht5
7Spannungsversorgung Motor5/10
8Lambda Sonden10/15
9Motor05.10.202
0
10Steuergerät Benzinpumpe10/15/20
11PTC40
12PTC40
13Steuergerät für Automatikgetrie-
be15/30
15Hupe15
16Steuergerät Benzinpumpe5/15/20
17Motorsteuergerät7,5
18Klemme 30 (Referenzspannung)5
19Scheibenwischer vorne30
Nr.Verbraucher/Ampere
20Alarmhupe10
22Motorsteuergerät5
23Anlasser30
24PTC40
31Elektronisches Sperrdifferenzial
CUPRA15
33Pumpe für Automatikgetriebe30 VORSICHT
● Die Abdeck u
ngen der Sicherungskästen
vorsichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden. Schmutz und Nässe in den
Sicherungskästen können Beschädigungen
an der elektrischen Anlage verursachen. Hinweis
● Im Fahr z
eug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden.
● Die Positionen, die von keiner Sicherung
beleg
t sind, werden in den Tabellen nicht auf-
geführt. ●
Einige der in den T
abellen aufgeführten
Ausstattungen beziehen sich nur auf be-
stimmte Versionen des Modells bzw. stellen
Sonderausstattungen dar.
● Bitte beachten Sie, dass in den Tabellen die
zum Z
eitpunkt der Drucklegung dieser Be-
triebsanleitung zur Verfügung stehenden Da-
ten aufgeführt sind, die jederzeit geändert
werden können. Glühlampen auswechseln
Einl eit
ung zum Thema Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 64
.
Das Wechseln von Glühlampen erfordert
fachmännisches Geschick.
Falls Sie Glühlampen im Motorraum selbst
wechseln, beachten Sie, dass der Motorraum
ein gefährlicher Bereich ist ››› in Arbeiten
im Mot orr
aum auf
Seite 286.
Eine Glühlampe darf nur durch eine Glühlam-
pe gleicher Ausführung ersetzt werden. Die
Bezeichnung steht auf dem Lampenträger.
Je nach Ausstattung kommen unterschiedli-
che Scheinwerfer- und Heckleuchtensysteme
zum Einsatz:
● Halogen-Hauptscheinwerfer
106

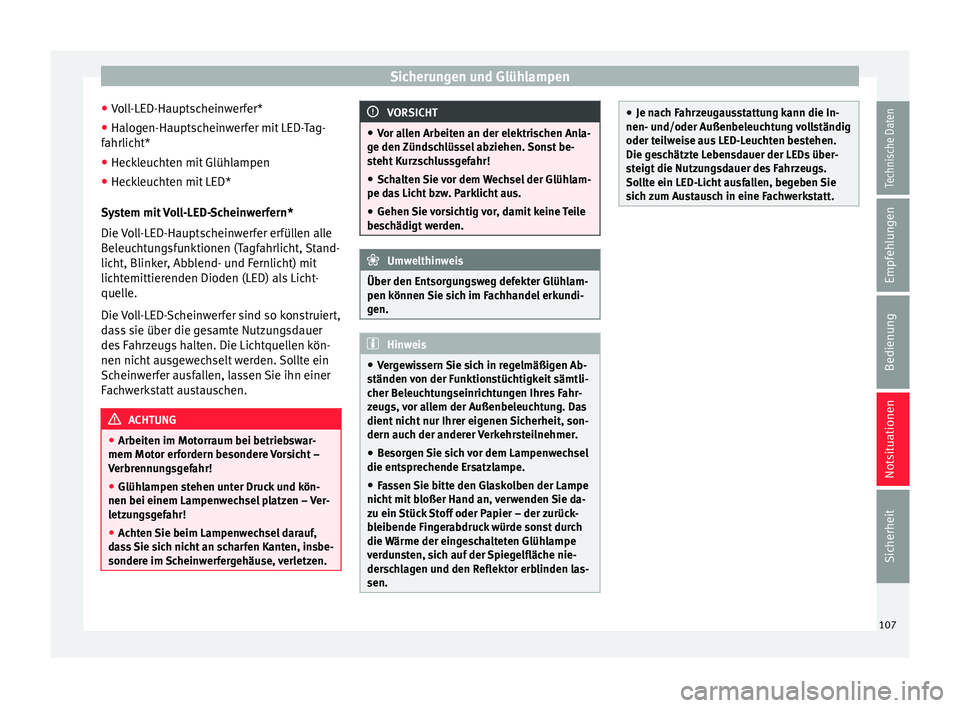

Page 109 of 348

Sicherungen und Glühlampen
● Vo
l
l-LED-Hauptscheinwerfer*
● Halogen-Hauptscheinwerfer mit LED-Tag-
fahrlicht*
● Hec
kleuchten mit Glühlampen
● Heckleuchten mit LED*
Sys
tem mit Voll-LED-Scheinwerfern*
Die Voll-LED-Hauptscheinwerfer erfüllen alle
Beleuchtungsfunktionen (Tagfahrlicht, Stand-
licht, Blinker, Abblend- und Fernlicht) mit
lichtemittierenden Dioden (LED) als Licht-
quelle.
Die Voll-LED-Scheinwerfer sind so konstruiert,
dass sie über die gesamte Nutzungsdauer
des Fahrzeugs halten. Die Lichtquellen kön-
nen nicht ausgewechselt werden. Sollte ein
Scheinwerfer ausfallen, lassen Sie ihn einer
Fachwerkstatt austauschen. ACHTUNG
● Arbeiten im Mot orr
aum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwec
hsel platzen – Ver-
letzungsgefahr!
● Achten Sie beim Lampenwechsel darauf,
das
s Sie sich nicht an scharfen Kanten, insbe-
sondere im Scheinwerfergehäuse, verletzen. VORSICHT
● Vor a l
len Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus.
● Gehen Sie vorsichtig vor, damit keine Teile
besc
hädigt werden. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie s
ich im Fachhandel erkundi-
gen. Hinweis
● Ver g
ewissern Sie sich in regelmäßigen Ab-
ständen von der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das
dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entspr
echende Ersatzlampe.
● Fassen Sie bitte den Glaskolben der Lampe
nicht mit
bloßer Hand an, verwenden Sie da-
zu ein Stück Stoff oder Papier – der zurück-
bleibende Fingerabdruck würde sonst durch
die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche nie-
derschlagen und den Reflektor erblinden las-
sen. ●
Je nac h F
ahrzeugausstattung kann die In-
nen- und/oder Außenbeleuchtung vollständig
oder teilweise aus LED-Leuchten bestehen.
Die geschätzte Lebensdauer der LEDs über-
steigt die Nutzungsdauer des Fahrzeugs.
Sollte ein LED-Licht ausfallen, begeben Sie
sich zum Austausch in eine Fachwerkstatt. 107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 110 of 348

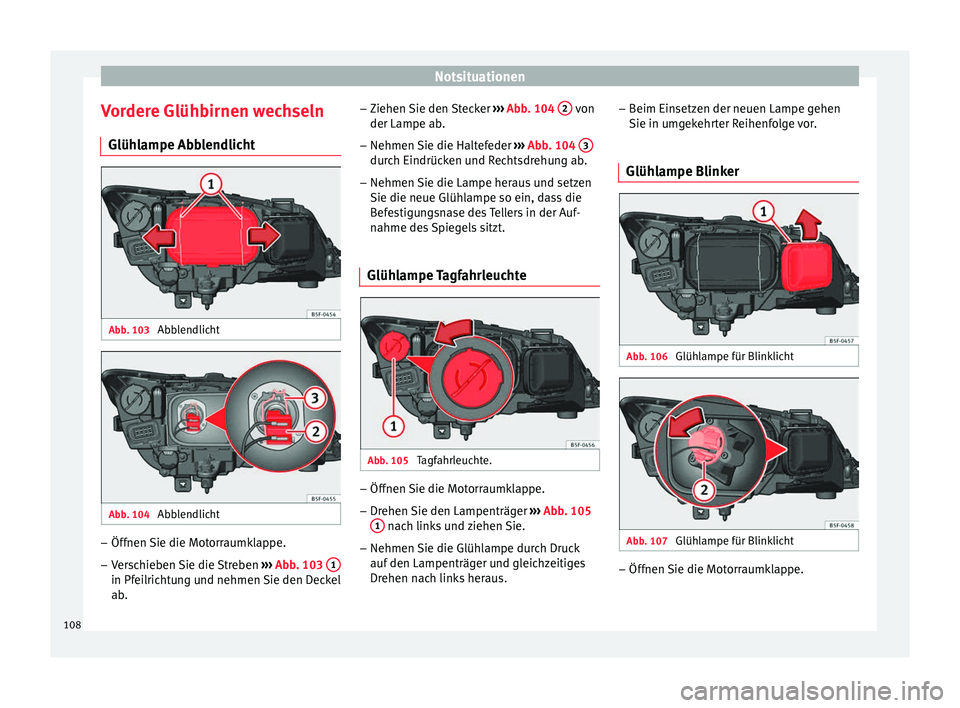

Notsituationen
Vordere Glühbirnen wechseln Glüh l
ampe Abb
lendlichtAbb. 103
Abblendlicht Abb. 104
Abblendlicht –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Streben ››
›
Abb. 103 1 in Pfeilrichtung und nehmen Sie den Deckel
ab
. –
Ziehen Sie den
Stecker ››› Abb. 104 2 von
der Lampe ab .
– Nehmen Sie die Halt
efeder ›››
Abb. 104 3 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glüh l
ampe so ein, d
ass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
Glühlampe Tagfahrleuchte Abb. 105
Tagfahrleuchte. –
Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger ››
›
Abb. 105
1 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u
nd gleichzeitiges
Drehen nach links heraus. –
Beim Einsetz
en der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Glühlampe Blinker Abb. 106
Glühlampe für Blinklicht Abb. 107
Glühlampe für Blinklicht –
Öffnen Sie die Motorraumklappe.
108
Page 111 of 348

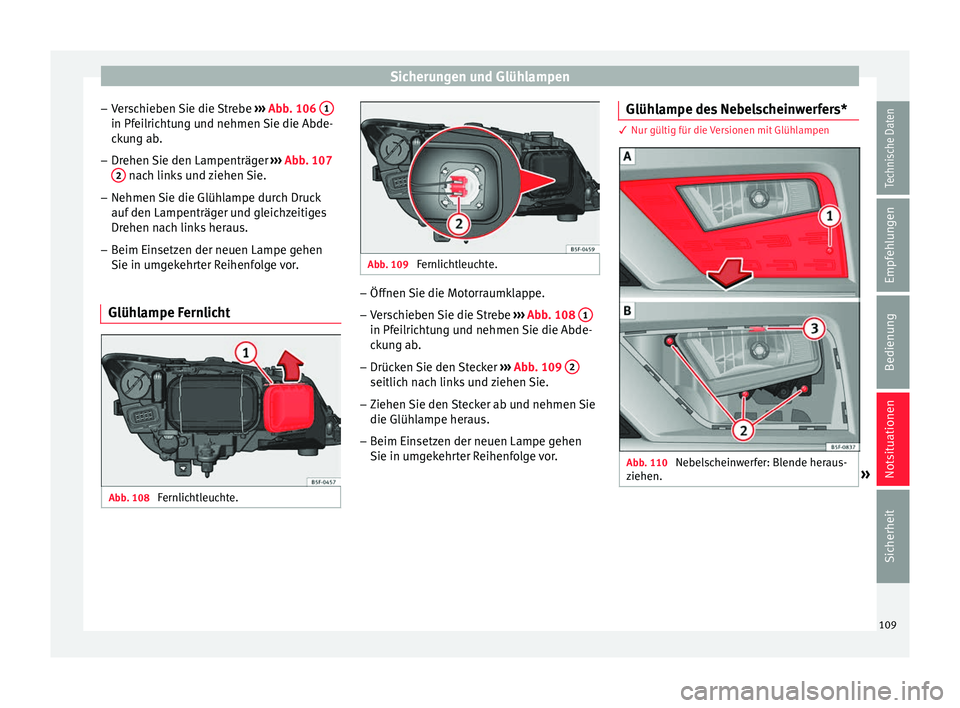

Sicherungen und Glühlampen
– Ver
s
chieben Sie die Strebe ››› Abb. 106 1 in Pfeilrichtung und nehmen Sie die Abde-
c
k
u
ng ab.
– Drehen Sie den Lampenträger ›››
Abb. 107
2 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u
nd gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
Glühlampe Fernlicht Abb. 108
Fernlichtleuchte. Abb. 109
Fernlichtleuchte. –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››
›
Abb. 108 1 in Pfeilrichtung und nehmen Sie die Abde-
c
k
u
ng ab.
– Drücken Sie den Stecker ›››
Abb. 109 2 seitlich nach links und ziehen Sie.
– Ziehen Sie den Stecker ab und nehmen Sie
die Glüh l
ampe her
aus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor. Glühlampe des Nebelscheinwerfers* 3 Nur gültig für die V
er
sionen mit Glühlampen Abb. 110
Nebelscheinwerfer: Blende heraus-
z iehen. » 109
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 112 of 348

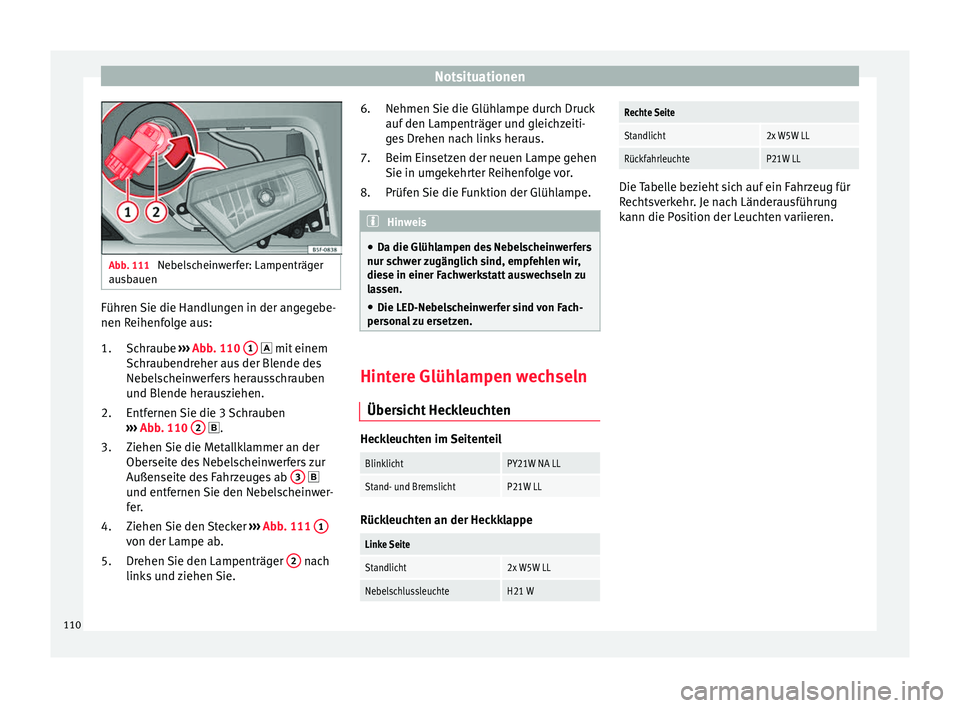

Notsituationen
Abb. 111
Nebelscheinwerfer: Lampenträger
aus b
auen Führen Sie die Handlungen in der angegebe-
nen R
eihenf
o
lge aus:
Schraube ››› Abb. 110 1 mit
einem
Sc hr
aubendreher aus der Blende des
Nebelscheinwerfers herausschrauben
und Blende herausziehen.
Entfernen Sie die 3 Schrauben
››› Abb. 110 2 .
Z iehen
Sie die M
etallklammer an der
Oberseite des Nebelscheinwerfers zur
Außenseite des Fahrzeuges ab 3
u nd entf
ernen
Sie den Nebelscheinwer-
fer.
Ziehen Sie den Stecker ››› Abb. 111 1 von der Lampe ab.
Dr
ehen
Sie den Lampenträg
er 2 nach
link s u
nd ziehen Sie.
1.
2.
3.
4.
5. Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger u
nd gleichzeiti-
ges Drehen nach links heraus.
Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Prüfen Sie die Funktion der Glühlampe. Hinweis
● Da die Glühlampen des Nebelscheinwerfers
nur sc h
wer zugänglich sind, empfehlen wir,
diese in einer Fachwerkstatt auswechseln zu
lassen.
● Die LED-Nebelscheinwerfer sind von Fach-
persona
l zu ersetzen. Hintere Glühlampen wechseln
Über s
ic
ht Heckleuchten Heckleuchten im Seitenteil
BlinklichtPY21W NA LL
Stand- und BremslichtP21W LL
Rückleuchten an der Heckklappe
Linke Seite
Standlicht2x W5W LL
NebelschlussleuchteH21 W 6.
7.
8.
Rechte Seite
Standlicht2x W5W LL
RückfahrleuchteP21W LL
Die Tabelle bezieht sich auf ein Fahrzeug für
Rec
hts
verkehr. Je nach Länderausführung
kann die Position der Leuchten variieren.
110
