Förarassistanssystem
hinder som är närmare bilen
än 30 c m
vi
sas med röd färg.
Och med SEAT Media System Plus/Navi Sy-
stem-anläggningarna indikeras bilens förvän-
tade kurs med ett gult spår, baserat på ratt-
vinkeln.
Alltid när hindret finns i bilens färdriktning
hörs motsvarande varningssignal.
När fordonet närmar sig ett hinder visas seg-
menten närmare fordonet. När det näst sista
segmentet visas betyder det att bilen är i kol-
lisionszonen. I kollisionszonen visas hindren
i rött, även de utanför fordonets väg. Fortsätt
inte att köra framåt (eller bakåt) ››› i Be-
sk riv
nin g på s

idan 234, ››› i Beskrivning på
s id
an 234 !
Om b
ilen är utrustad med Area View-syste-
met, visas en visuell indikering av parker-
ingsassistenten beroende på vald vy i Area
View-systemet.
Anpassa ljudvarningar och visuella
varningar Inställningarna för ljudvarningar och visuella
v
arnin
gar s

tyrs via Easy Connect*.
Röda segment:
Automatic activation (automatisk aktivering)
 on (på) – aktiverar altern

ativet Automa-
tic activation (automatisk aktivering)
››› sidan 236.
 off (av) – inaktiverar alternativet Auto-
matic activation (automatisk aktivering)
››› sidan 236.
Främre volym*
Volymen i det främre området.
Ljudinställningar fram/skärpa*
Inställning (ton) av ljudet i det främre områ-
det.
Bakre volym*
Volym i det bakre området.
Ljudinställningar bak/skärpa*
Inställning (ton) av ljudet i det bakre områ-
det.
Reglera volym
När parkeringshjälpen är påslagen kommer
den aktiva ljud/videokällan att sänkas till
den valda volyminställningen. Felmeddelanden Om parkeringshjälpen är aktiverad eller pås-
lagen oc
h ett

meddelande om fel på parker-
ingshjälpen visas, har systemet drabbats av
ett fel.
Om felet inte försvinner innan tändningen
slås av kommer det inte att indikeras nästa
gång parkeringshjälpen aktiveras vid back-
ning.
Om det finns ett fel i parkeringshjälpsyste-
met visas ett meddelande på instrumentpa-
nelen som indikerar felet. Dessutom kommer
 nyckel-LED-lampan att blinka.
Om det finns ett fel i en sensor visas symbo-
len  på Easy Connect-displayen fram-
för/bakom bilen. Om det är fel på en sensor
bak visas endast hinder i områdena A och
B
› ›
›
b
ild 206. Om det är fel på en sensor
fram visas endast hinder i områdena C och
D .
Låt omedel
bar

t åtgärda felet hos en speciali-
serad verkstad.
237
Tekniska data
Tips
Funktion
Nödfall
Säkerhet

Förarassistanssystem
●
Ha alltid k ontr
oll över fordonets omgivning
visuellt: Använd speglarna för ytterligare
hjälp. VIKTIGT
Parkeringshjälpfunktionerna kan påverkas
ne gativt av

faktorer som kan skada fordonet
eller föremål i närheten:
● Under vissa omständigheter upptäcker el-
ler vi
sar inte systemet vissa föremål, t.ex.
– Föremål som exempelvis kedjor, drag-
stänger, staket, stolpar och smala träd.
– föremål som är placerade över givarna,
såsom utskjutningar i en vägg.
– föremål med vissa ytor eller strukturer,
såsom nätstängsel eller pudersnö.
● Vissa ytor på föremål och klädesplagg re-
flekterar int
e signalerna från ultraljudssen-
sorn. Systemet kan inte korrekt identifiera
sådana föremål eller personer som bär såda-
na plagg.
● Signalerna från ultraljudssensorn kan på-
verkas
av externa ljudkällor. I vissa situatio-
ner kan de förhindras att registrera personer
eller föremål.
● Observera att låga hinder som systemet
detekterar k
anske inte längre registreras av
sensorerna vartefter bilen kommer närmare
så att systemet inte ger vidare varningar. Un-
der vissa förhållanden detekteras inte heller
vissa objekt, såsom höga trottoarkanter som
kan skada fordonets undersida. ●
Om den först a

varningen från ParkPilot ig-
noreras kan bilen orsakas stora skador.
● Slag eller skador på kylargrill, stötfångare,
hjulhus oc
h underrede kan ändra givarnas
placering. Detta kan påverka parkerings-
hjälpfunktionen. Låt en specialiserad verk-
stad kontrollera funktionen i detta fall. Observera
● I vi s

sa situationer kan systemet ge en var-
ning även om det inte finns något föremål i
området, t.ex.
–ojämna eller stensatta underlag eller
mark med högt gräs
– vid externa ultraljudskällor, såsom ren-
göringsfordon eller andra fordon med ult-
raljudssystem,
– vid störtregn, intensiva snöfall, hagel el-
ler täta avgaser,
– om registreringsskylten inte sitter fast
ordentligt på stötfångaren,
– eller på vissa platser, exempelvis krönet
på en kulle.
● För att systemet ska fungera ordentligt, se
till att
hålla ultraljudssensorerna rena och
fria från snö och is. Täck dem inte med tejp
eller andra föremål.
● Om du rengör ultraljudssensorerna med
högtryc
ksspruta eller ångrengöring, använd
dem kortvarigt och alltid på ett avstånd av
minst 10 cm. ●
Eftermont erin

g av tillbehör på bilen, som
en cykelhållare, kan störa parkeringshjälpen.
● För att bekanta dig med systemet rekom-
menderar vi att
du övar på att parkera i ett
område eller en parkering som är fri från tra-
fik. Det ska vara bra väder och ljusa förhållan-
den.
● Förutom indikationerna kan ljudvarningar-
nas t
on och volym ändras ››› sidan 240.
● I bilar utan infotainmentsystem kan dessa
parametr
ar ändras hos en SEAT-auktoriserad
servicepartner eller hos en specialiserad
verkstad.
● Var vänlig se informationen om att köra
med släp ›››

sidan 241.
● Easy Connect-systemets display har en kort
tidsfördröjning i
visningen. Använda parkeringshjälpen
Stänga av visuell parkeringshjälp manuellt
(v
arnin
gs

ljuden förblir aktiva)
● Tryck på någon knapp på huvudmenyn i det
fabriksin
stallerade infotainmentsystemet
● ELLER: Tryck på funktionsknappen BACK
(BAKÅT).
Aktiv

ering av parkeringshjälp
● Lägg i backen (för manuell växellåda) eller
ställ
väljarspaken i läge R (för automatlådor). »
239
Tekniska data
Tips
Funktion
Nödfall
Säkerhet

Funktion
Inaktivering av parkeringshjälp
● Ställ väljarspaken i läget P, N ell
er D
(för
automatlådor) eller lägg ur backen (för manu-
ella växellådor). Om du sätter spaken i läge N
eller D förblir systemet aktivt i ca 8 sekunder
innan det stängs av, förutom vid användning
av Area View då systemet stängs av direkt ef-
ter att backen har lagts i.
Stänga av parkeringshjälpens ljud tillfälligt
● Tryck på funktionsknappen . Om du har
Area
View-systemet installerat kan du inte
stänga av parkeringshjälpens ljud tillfälligt.
Växla från förminskat läge till helskärmsläge
om backassistent har monterats (backkame-
ra "RVC")
● Tryck på bilikonen i den förminskad vyn.
Växla
vid behov till vy bakåt (backkamera
"RVC")
● Lägg in backväxeln eller flytta väljarspaken
till läg
et R.
● ELLER: Tryck på funktionsknappen RVC. Segment i
visuell indikering
Bild 211
Parkeringshjälpsdisplayen på skär-
men för E a
sy C

onnect-systemet. Avståndet till hindren kan uppskattas med
hjälp av
se
gment en b

aktill på bilen.
Segmenten indikeras optiskt enligt följande:
De visas om hindret inte är i
fordonets färdriktning, även när den
elektriska parkeringsbromsen är aktive-
rad.
hinder i bilens körbana när-
mare än 30 cm visas med gul färg.
hinder som är närmare bilen
än 30 cm visas med röd färg.
Alltid när hindret finns i bilens färdriktning
hörs motsvarande varningssignal.
När fordonet närmar sig ett hinder visas seg-
menten närmare fordonet. När det näst sista
segmentet visas betyder det att bilen är i kol- Vita segment:
Gula segment:
Röda segment: lisionszonen. I kollisionszonen visas hindren
i rött, även de utanför for

donets väg. Fortsätt
inte att backa ››› i Beskrivning på si-
d an 238
, ››

› i Beskrivning på sidan 239!
Om du är utru s
ta
de med Area View
Segment visas inte om bilen är utrustad med
Area View.
PDC-systemet signalerar med en ljudsignal
om det förekommer i närheten av bilen bak-
till och Area View-bilden visas på skärmen för
att ge en verklig bild av objekten runt bilen.
Anpassa ljudvarningar och visuella
varningar Inställningarna för ljudvarningar och visuella
v
arnin
gar s

tyrs via Easy Connect*.
Bakre volym*
Volym i det bakre området.
Ljudinställningar bak/skärpa*
Inställning (ton) av ljudet i det bakre områ-
det.
Reglera volym
När parkeringshjälpen är påslagen kommer
den aktiva ljud/videokällan att sänkas till
den valda volyminställningen.
240

Förarassistanssystem
Felmeddelanden Om parkeringshjälpen är aktiverad eller pås-
lagen oc
h ett
meddelande om fel på parker-
ingshjälpen visas, har systemet drabbats av
ett fel.
Om felet försvinner innan tändningen slås av
kommer det inte att indikeras nästa gång
parkeringshjälpen aktiveras vid backning.
Om det finns ett fel i en sensor visas symbo-
len  på Easy Connect-displayen.
Låt omedelbart åtgärda felet hos en speciali-
serad verkstad.
Draganordning I bilar med fabriksinstallerad draganordning
så aktiv
er
as

inte de bakre parkeringshjälp-
sensorerna när släpet ansluts, när backvä-
xeln läggs i (manuell växellåda) eller när väx-
elväljaren flyttas till läget R (automatlåda).
Area View* Inledning 

››› T
ab. på sidan 2
Med 4 kameror genererar systemet en bild
som visas på infotainmentsystemets display. Kamerorna sitter på kylargrillen, sidospeglar-
na och b
ak

luckan.
Funktionerna och Area View-systemets vis-
ning kan variera beroende på om bilen har
ParkPilot eller inte. VARNING
Bilden från kamerorna tillåter inte att beräk-
na avs tånd ti

ll hinder (personer, fordon o.s.v.)
på ett exakt sätt, allvarliga olyckor och ska-
dor kan förorsakas.
● Kameralinserna förstorar och snedvrider
synfältet oc
h föremål på skärmen ser annor-
lunda ut.
● Vissa objekt kanske inte syns eller visas
otydligt, til
l exempel, stolpar eller tunna
räcken, på grund av skärmupplösningen eller
otillräckliga ljusförhållanden.
● Kamerorna har döda vinklar där hinder och
personer inte syn
s av kamerorna.
● Kameralinsen måste hållas fri utan snö el-
ler is oc
h får inte vara övertäckt. VARNING
Den smarta tekniken som används i Area
View-sy s

temet kan dock inte ändra de grän-
ser som sätts av själva systemet eller fysi-
kens lagar. Den större bekvämlighet som ges
från Area View-funktionen bör aldrig fresta
dig att ta några risker som kan äventyra sä-
kerheten. Om det används slarvigt eller ofri-
villigt kan det orsaka allvarliga olyckor och skador. Systemet kan inte ersätta förarens
uppmärks
amhet

.
● Anpassa hastighet och körstil efter sikt, vä-
der, väglag oc
h trafiksituation.
● Låt dig inte distraheras från trafiken när du
tittar på bil
dskärmen.
● Ha uppsikt över området runt bilen hela ti-
den eftersom k
amerorna inte fångar små
barn, djur och vissa objekt i alla situationer.
● Användning av en nummerplåt kan störa
bilden som
visas på skärmen eftersom kame-
rans synfält kan reduceras.
● Systemet kan troligtvis inte visa alla områ-
den på ett tydligt
sätt. VIKTIGT
● Kamerab i

lderna är endast tvådimensionel-
la. På grund av att djupdimensionen saknas
är det svårt att se objekt som sticker ut eller
att se gropar i vägen, om de ens går att se
överhuvudtaget.
● Under vissa omständigheter fångar inte ka-
meran föremål såsom b
alkar, stängsel, stol-
par eller tunna träd, vilket kan åsamka ska-
dor på bilen.
● Systemet visar hjälplinjer och boxar oav-
sett va
d som finns i bilens omgivning, d.v.s.
även om inga objekt upptäcks. Föraren ansva-
rar för att bilen får plats i parkeringsutrym-
met. » 241
Tekniska data
Tips
Funktion
Nödfall
Säkerhet

Funktion
VIKTIGT
För att systemet ska fungera ordentligt, se till
att håll a k
ameror rena och fria från snö och
is. Täck dem inte med klistermärken eller
andra föremål.
● Använd aldrig rengöringsprodukter med
slipverk
ande egenskaper för att rengöra ka-
meraobjektiven.
● Använd aldrig hett eller varmt vatten för att
avlägsna s
nö eller is från kameraobjektiven.

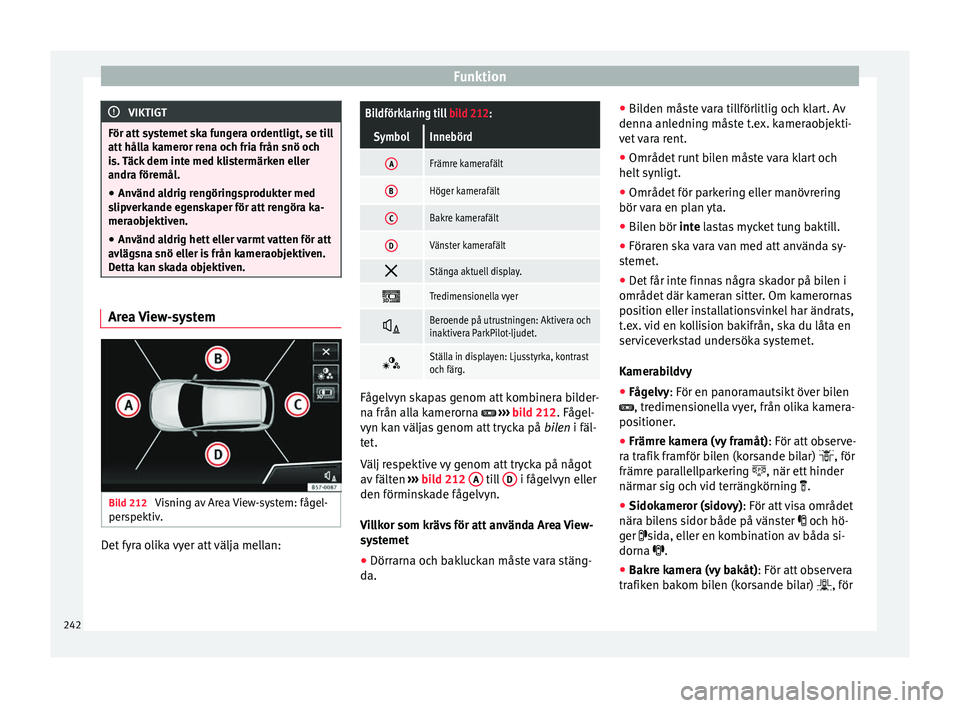

Detta kan skada objektiven. Area View-system
Bild 212
Visning av Area View-system: fågel-
per spektiv
. Det fyra olika vyer att välja mellan:
Bildförklaring till
bild 212:
SymbolInnebörd
AFrämre kamerafält
BHöger kamerafält
CBakre kamerafält
DVänster kamerafält 
Stänga aktuell display.

Tredimensionella vyer

Beroende på utrustningen: Aktivera och
inaktivera ParkPilot-ljudet.

Ställa in displayen: Ljusstyrka, kontrast
och färg.
Fågelvyn skapas genom att kombinera bilder-
n
a från al
la k

amerorna  ››› bild 212. Fågel-
vyn kan väljas genom att trycka på bilen i fäl-
tet.
Välj respektive vy genom att trycka på något
av fälten ››› bild 212 A till
D i fågelvyn eller
den förmin sk
ade fåg

elvyn.
Villkor som krävs för att använda Area View-
systemet
● Dörrarna och bakluckan måste vara stäng-
da. ●
Bilden måst
e vara tillförlitlig och klart. Av
denna anledning måste t.ex. kameraobjekti-
vet vara rent.
● Området runt bilen måste vara klart och
helt synlig
t.
● Området för parkering eller manövrering
bör vara en p
lan yta.
● Bilen bör inte la
stas mycket tung baktill.
● Föraren ska vara van med att använda sy-
stemet.
● D

et får inte finnas några skador på bilen i
området där kameran s
itter. Om kamerornas
position eller installationsvinkel har ändrats,
t.ex. vid en kollision bakifrån, ska du låta en
serviceverkstad undersöka systemet.
Kamerabildvy
● Fågelvy: För en panoramauts
ikt över bilen
, tredimensionella vyer, från olika kamera-
positioner.
● Främre kamera (vy framåt) : För att obser
ve-
ra trafik framför bilen (korsande bilar) , för
främre parallellparkering , när ett hinder
närmar sig och vid terrängkörning .
● Sidokameror (sidovy): För att vi
sa området
nära bilens sidor både på vänster  och hö-
ger sida, eller en kombination av båda si-
dorna .
● Bakre kamera (vy bakåt) : För att obser
vera
trafiken bakom bilen (korsande bilar) , för
242

Förarassistanssystem
vinkelrät parkering med backning , för pa-
r al l
ellparkering med backning  och vid
drag av släpvagn .
Den valda vyn visas på skärmens högra sida.
Den förminskade fågelvyn på höger sida vi-
sar vyn med gul inramning. Skärmens höger-
marginal visar dessutom möjliga menyalter-
nativ och vyer (så kallade "lägen") för aktuell
kamera. Vyn (läge) som är aktiv för tillfället är
markerad.
Fågelvyn kan döljas genom att trycka på -
symbolen på displayen om helskärmsläge
har valts.
Användningsanvisningar Bild 213
Mittkonsol: Knapp för att aktive-
r a/in aktiv
er

a Area View-systemet manuellt i
kombination med parkeringshjälpsystemet
() eller med det bakre ParkPilot-systemet ().
Aktivera och inaktivera Area View-systemet
Manuell akti-
vering av dis-
playen:
Tryck på knappen  ››› bild 213 en
gång.
Infotainmentsystemets skärm visar
fågelvyn ››› bild 212. Om du trycker
på
-knappen när du kör över
15 km/h visas inte bilden.
Automatisk ak-
tivering av dis-
playen:Lägg i backväxeln.
Bilden från bilens bakre kamera visas
i parallellparkeringsläge i förminskad
fågelvy.
Manuell inakti-
vering av dis-
playen:
Tryck på knappen  ››› bild 213
igen.
ELLER: Tryck på en knapp på det fab-
riksutrustade infotainmentsystemet,
till exempel RADIO
-knappen.
ELLER: tryck på funktionsknappen.
Automatisk in-
aktivering av
displayen:Kör framåt i mer än ungefär 15 km/h .
ELLER: stäng av tändningen. Area
View-systemets meny försvinner
omedelbart. Speciella egenskaper
Exempel på optiska illusioner orsakade av ka-
merorna:
Bilderna från Area View-systemets kameror är endast
tvådimensionella. På grund av att djupdimensionen sak-
nas är det svårt eller omöjligt att se objekt som sticker
ut från vägen eller från andra bilar, eller att se gropar i
vägen.
Situationer där objekt, eller andra fordon verkar vara
längre bort eller närmare än vad de faktiskt är:
– Vid förflyttning från horisontellt plan till en sluttning.
– Vid förflyttning från en sluttning till ett horisontellt
plan.
– Om fordonet är tungt lastat baktill.
– Om fordonet närmar sig utstickande föremål. Dessa
objekt kan vara utanför kamerans synvinkel.
Släpvagnsläge
Ar
e
a V

iew-systemet döljer alla hjälplinjer i
fältet för den bakre kameran när den fabriks-
monterade draganordningen är elektriskt an-
sluten till ett släp ››› sidan 248. Observera
För att bekanta dig med systemet och dess
funktioner r ek

ommenderar SEAT att du övar
dig på att använda Area View-systemet i ett
område med lite trafik eller på en parkerings-
plats. 243
Tekniska data
Tips
Funktion
Nödfall
Säkerhet

Funktion
Menyer på Area View-systemet (lägen) Bild 214
Display på Area View-systemets
skärm:  Främre k amer
a: terrängkörningsvy 
Bakre kamera: terrängkörningsvy
Nyckel till bild 214:
SymbolInnebörd 
Beroende på utrustningen: Aktivera och
inaktivera ParkPilot-ljudet.

Visar den förminskad visningen.

Döljer den förminskad visningen.

Stänger Area View-systemets skärm:

Ställa in displayen: Ljusstyrka, kontrast
och färg.
Fågelvy
ViewPå skärmen visas vyn från alla ka-
meror
Huvudläge

Fordonet och dess närmaste omgivning
sett från ovan visas. Beroende på utrust-
ningen, kan även ParkPilot-vägen visas.
ViewPå skärmen visas vyn från alla ka-
meror
Tredimen-
sionella vyer 
Fordonet och dess närmaste
omgivning sett från ovan visas.

Fordonet och dess närmaste
omgivning sett från ovan visas
snett.

Fordonet och dess närmaste
omgivning sett snett visas.
Svep över infotainmentsystemets skärm med
ditt fing
er i pi

larnas riktning för att ändra syn-
vinkeln för de tredimensionella vyerna över
bilen och dess omgivning. Främre kameravyer (vy framåt)
ViewPå skärmen visas vyn från den
främre kameran
Korsande tra-
fik framför bi- len

Vänster område på skärmen: Gatans
vänstra sida.
Centralt område på skärmen: Området
direkt framför bilen.
Höger område på skärmen: Gatans hög-
ra sida.
Längsgåen-
de parkering

Område framför bilen visas. Orienter-
ingslinjer visas för att ge vägledning.
Terräng

Området direkt framför bilen visas från
ovan. Till exempel i en sluttning för att
se området direkt framför bilen. Den
röda linjen visas på ett avstånd på ca
0,4 m från bilen. 244

Förarassistanssystem
bakifrån. Låt en serviceverkstad undersöka
sy s
temet
.
Lära sig systemet
För att lära dig hur systemet, och dess orien-
teringslinjer, fungerar rekommenderar SEAT
att du övar dig på att parkera och manövrera
med backassistenten där det inte är så myck-
et trafik, eller på en parkeringsplats, när väd-
ret och sikten är bra.
Göra rent kameraobjektivet
Håll kameraobjektivet rent och fritt från snö
och is:
● Fukta kameraobjektivet med ett alkoholba-
serat ren
göringsmedel för glas av standard-
typ och gör rent objektivet med en torr duk.
● Avlägsna snö med en liten borste.
● Använd avfrostningsspray för att avlägsna
eventuell
is. VIKTIGT
● Använd al drig r

engöringsprodukter med
slipverkande egenskaper för att rengöra ka-
meraobjektivet. ●
Använd al drig hett

eller varmt vatten för att
avlägsna snö eller is från kameraobjektivet.
Detta kan skada kameran. Parkering och manövrering med back-
ass
i

stenten Bild 216
Visning på Easy Connect-skärmen:
orient erin
gs

linjer. Aktivera och inaktivera systemet
● Backassistenten aktiveras när tändningen
är pås l
ag en, el

ler när motorn är igång, när
backväxeln läggs i (manuell växellåda) eller
när väljarspaken förs till läge R (automatisk
växellåda).
● Systemet inaktiveras i 8 sekunder efter att
backväx
eln lagts ur (manuell växellåda) eller om väljarspaken flyttas från läge
R (automa-
tisk
växellåda). Systemet inaktiveras även di-
rekt efter att tändningen slagits av.
● Kameran slutar visa bilder vid hastigheter
över 15 km/h när back
växeln är ilagd.
I kombination med Parking System Plus ››› si-
dan 238 slutar kameran filma direkt när back-
växeln läggs ur eller väljarspaken flyttas från
läget R och istället visas optisk information
från parkeringshjälpsystemet.
I kombination med systemet går det också
att dölja backkamerabilden:
● Tryck på någon av infotainmentsystem-
knapparn
a på displayen.
● ELLER: Tryck på bilminiatyren som visas till
vänster på sk
ärmen (som växlar till hels-
kärmsläget i det optiska systemet Parking Sy-
stem Plus).
Om du vill visa backkamerabilden igen:
● Lägg ur backväxeln eller flytta väljarspa-
ken, lägg in bac
ken igen eller flytta väljarspa-
ken till läget R.
● ELLER: Tryck på funktionsknappen RVC1)
» 1)
VARNING: Funktionsknappen RVC (backkamer
a)
aktiveras endast och är tillgänglig endast när back-
växeln lagts in eller väljarspaken flyttas till läget R.
247
Tekniska data
Tips
Funktion
Nödfall
Säkerhet
