2017 Peugeot Partner Tepee Omaniku käsiraamat (in Estonian)

183
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
3. Suunatuled
Tüüp B, PY21W - 21W (kollane)
- e emaldage kate, tõmmates
kummist servast.
-

Keerake lambialust veerand pööret
vastupäeva.
-


Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva keerates.
-


Asendage lambipirn uuega.
-


Kontrollig
e, kas kate on igast
küljest korralikult paigas, et tagada
veekindlust. 4. Udutuled
Tüüp C, H1 - 55W
-
e emaldage kolm kaitseraua all
asuvat porilapi kinnitusklambrit ja
kruvi.
-

Lükake porikummi ettepoole.
-


Võtke tule pistik lahti, vajutades
ülaosas olevale servale.-

e emaldage lambipesa, pigistades
mõlemad klambrid (ülemine ja
alumine) pöidla ja nimetissõrme
abil kokku.
-

V
ahetage tuledeplokk (lambipesa ja
pirn) välja.
-
t
uledeploki ja kaitseraua
tagasiasetamiseks viige toimingud
läbi vastupidises järjekorras.
KIIRe ABI
8
Lambipirni vahetamine

184
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
Dubleeriv külgmine suunatuli
Tüüp A, WY5W - 5W (kollane)
-
Lükake suunatuld tahapoole ja
eemaldage see.
-

u ue, ühes tükis dubleeriva
suunatule saamiseks pöörduge
P
eugeot
esindusse.
-

t
agasiasetamisel lükake tuli
kõigepealt tahapoole ja siis
tõmmake uuesti ette.
Laetuled
Tüüp A, 12V5W - 5W
-

Lambikatte avamiseks libistage
kruvikeeraja ots laetule kummalgi
pool olevatesse avadesse.
-

t õmmake pirn välja ja asendage
uuega.
-

Kinnitage laetuli oma kohale ja
kontrollig

e, et ta jääks korralikult
paigale.
Ees / Taga
Lambipirni vahetamine

185
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
Tagatuled
Selleks protseduuriks läheb vaja ratta
vahetamise tööriistade hulka kuuluvat
mutrivõtit.
tagasiasetamisel asetage
klambrid ja toitejuhe nii, et viimane
mille

gi vahele ei jääks.
Pärast tagumise suunatule vahetamist
kulub taasaktiveerimiseks üle 2
minuti
rohkem. - Lükake 4 klambrit laiali ja
eemaldage lambipesa.
-
e emaldage vigane lambipirn,
sellele kergelt vajutades ja
vastupäeva keerates.
-

Asendage lambipirn uuega.
tuledeploki eemaldamiseks

:
-

tagaluugiga sõidukil tõmmake
tuledeplokki sõiduki keskkoha
poole,
-


tiibustega sõidukil tõmmake
tuledeplokki enda poole.
t
äpsemat informatsiooni lambipirnide
kohta leiate tabelist "Pirnide tüübid".
1.

Pidurituled / gabariittuled


Tüüp B

, P21/5W - 21/5W
2.

Suunatuled


Tüüp B

, PY21W - 21W (kollane)
3.

T

agurdustuled
Tüüp B

, P21W - 21W
4.

Udutuled


Tüüp B

, P21W - 21W
Survepesu
Kui pesete väga määrdunud
kohti survepesuga, vältige
tulesid ja nende ümbrust, et mitte
kahjustada lakki ja tihendeid.
teema 9, osa "Ratta


vahetamine".
-
t
ehke kindlaks vigane pirn ja
avage

180°.
teema 3, osa "

u ksed".
-
e emaldage kaks kinnituskruvi
komplektid oleva kruvikeeraja abil.
-
t õmmake tuledeplokk väljastpoolt
välja.
-
t
ulest kinni hoides ühendage

juhe lahti.
KIIRe ABI
8
Lambipirni vahetamine

186
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
Numbrimärgi tuled
- Keerake mõlemad kruvid lahti.
-
Lükake vardaid.
-


V
ajadusel võtke tule väljavõtmiseks
juhe lahti.
-

Asendage pirn uuega.
Lisapidurituli
Tüüp A, W16W - 16W
Tüüp A, W5W - 5W
Tagaluugiga
-
e
emaldage plastikkate kruvikeeraja
abil noolega näidatud kohast.
-

V

ahetage lambipirn uue vastu.
-

Asetage plastikkate tagasi ja
vajutage sellele. T

iibustega
-

Võtke vooderdus lahti.
-


Ühendage juhe klambrit eest
lükates lahti.
-


Keerake lambipesa veerandpöörde
võrra vastupäeva.
-


V

ahetage lambipirn uue vastu
-

Asetage lambipesa tagasi ja
ühendage toitejuhe.
-


Asetage vooderdus tagasi.
Lambipirni vahetamine

187
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
KAITSME VAHETAMINE
Kaitsmekarbid asuvad :
-
armatuurlauas all vasakul (katte
taga),
-


mootoriruumis (aku lähedal).
Käesolevad andmed ehtivad naid
nende kaitsmete kohta, mida saab
vahetada näpitsate abil, mis asuvad
armatuurlaua paremal poolel asuva
panipaiga taga. Kõik teised toimingud
tuleb lasta teostada P

eugeot

esinduses

või kvalifitseeritud töökojas.
Kaitsme eemaldamine ja
paigaldamine
Asendage läbipõlenud kaitse
alati sama voolutugevuse jaoks
ettenähtud kaitsmega.
t

ähelepanu, professionaalid

:
täiendavat informatsiooni
kaitsmete ja releede kohta leiate
müügivõrgust, skeemidest "Meetodid".
P
eugeot
ei kanna rahalist vastutust
sellis

te lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata P
eugeot


poolt ja mis ei
ole paigaldatud vastavalt nõuetele, eriti
siis, kui kõikide vooluvõrku ühendatud
lisaseadmete voolutarbimine kokku
ületab 10 milliamprit.
e
nne kaitsme vahetamist tuleb
kindlaks teha ja kõrvaldada kaitsme
läbipõlemise põhjus.
● Kasutage näpitsaid.
KIIRe ABI
8
Kaitsme vahetamine

188
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
Armatuurlaua kaitsmed
Kaitsmete juurde pääsemiseks
kallutage kaant.Kaitsmed
F
Voolutugevus
A Kaitstav vooluring
1 15
tagaklaasipuhasti
2 - V

aba
3 5
turvapadi
4 10 Kliimaseade, diagnostikapistik, küljepeegli lüliti, tuled
5 30 Klaasipuhasti
6 30 Lukud
7 5
tagumine laetuli, esimene kohtvalgusti, laepaneel
8 20 Autoraadio, ekraan, rehvirõhuandur

, alarm ja sireen
9 30 12V pistikupesa ees ja taga
10 15 Keskkonsool 11 15 Nõrga vooluga süütelukk
12 15 Sademeteandur ja valgusandur, turvapadi
13 5 Näidikuplokk
14 15 Parkimisabi, automaatkliimaseadme lülitid, käed
vabad
15 30 Lukud
16 - Vaba
17 40
tagaklaasilt/küljepeeglitelt jää eemaldamine
Kaitsme vahetamine

189
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016
Salongi kaitsmed
Kaitsmed FVoolutugevus
A Kaitstav vooluring
1 - Vaba
2 20 Istmesoojendus
3 - Vaba
4 15 Kokkuklapitavate küljepeeglite relee
5 15 Jahutusseadmete pistikupesa relee
KIIRe ABI
8
Kaitsme vahetamine

190
Partner2VP_et_Chap08_Aide-rapide_ed02-2016Partner2VP_et_Chap08_Aide-rapide_ed02-2016

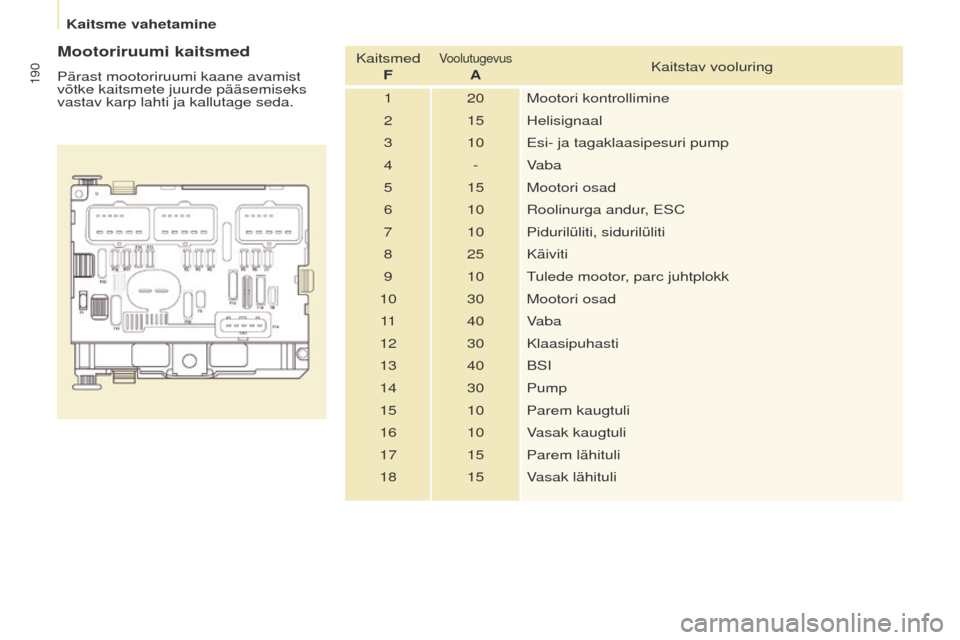

Mootoriruumi kaitsmed
Pärast mootoriruumi kaane avamist
võtke kaitsmete juurde pääsemiseks
vastav karp lahti ja kallutage seda.Kaitsmed
F
Voolutugevus
A Kaitstav vooluring
1 20 Mootori kontrollimine
2 15 Helisignaal
3 10
e

si- ja tagaklaasipesuri pump
4 - Vaba
5 15 Mootori osad
6 10 Roolinurga andur,
e SC
7 10 Pidurilüliti, sidurilüliti
8 25 Käiviti
9 10
tulede mootor

, parc juhtplokk
10 30 Mootori osad 11 40 Vaba
12 30 Klaasipuhasti
13 40 BSI
14 30 Pump
15 10 Parem kaugtuli
16 10 Vasak kaugtuli
17 15 Parem lähituli
18 15 Vasak lähituli
Kaitsme vahetamine
