ISOFIX KINNITUSSEADMED
teie sõiduk on homologeeritud
vastavalt uusimatele IS o FIX nõuetele.
Kinnitusseade koosneb kolmest
rõngast.
Kaks eesmist rõngast A asuvad
seljatoe ja istmeosa vahel ning on
märgistatud, Üks tagumine rõngas B, mis asub
sõiduki istme seljatoe küljes ja on
mõeldud
t
op
t
ether
nimelise ülemise
rihma kinnitamiseks.
top tether võimaldab kinnitada
turvatooli ülemist rihma, kui turvatoolil
see olemas on. Laupkokkupõrke korral
takistab see rihm turvatooli paiskumist
ettepoole.
IS

o FIX süsteem tagab turvatooli
kindla, tugeva ja kiire kinnitamise.
IS
o FIX turvatoolid on varustatud
kahe riiviga, mis kinnituvad lihtsalt
eesmistesse rõngastesse A.
Mõnedel turvatoolidel on ka ülemine
kinnitusrihm, mis kinnitatakse
tagumisse rõngasse B.
t

äitke rangelt turvatooli
paigaldusjuhendis olevaid juhiseid.
top tether turvatooli kinnitamiseks
:
-
enne turvatooli paigaldamist sellele
kohale eemaldage peatugi ja
pange see ära (pärast turvatooli
eemaldamist pange peatugi tagasi),
-

viige turvatooli ülemine rihm peatoe
varraste avade vahelt seljatoe
ülaosa taha,
-

kinnitage ülemise rihma kinnitus
tagumisse rõngasse,
-
pingutage ülemist rihma.
V alesti paigaldatud turvatool ei
tarvitse last avarii korral piisavalt
kaitsta.
IS
o FIX turvatoolide paigaldamise
võimalused oma sõidukisse leiate
vastavast tabelist.
tuRVALISuS
5
Lapsed

144
Partner2VP_et_Chap05_Securite_ed02-2016
144
Partner2VP_et_Chap05_Securite_ed02-2016

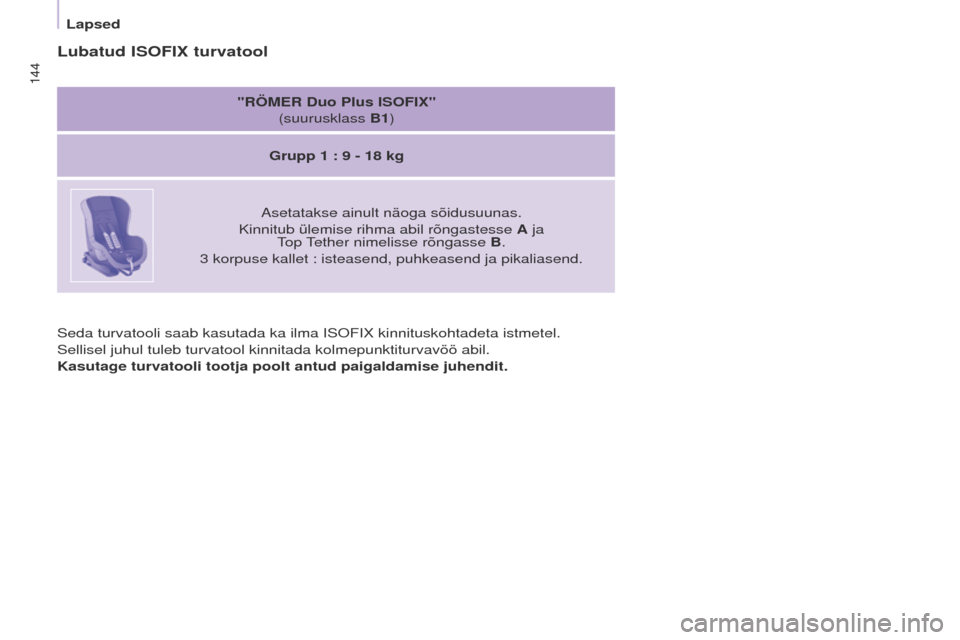

Seda turvatooli saab kasutada ka ilma ISoFIX kinnituskohtadeta istmetel.
Sellis el juhul tuleb turvatool kinnitada kolmepunktiturvavöö abil.
Kasutage turvatooli tootja poolt antud paigaldamise juhendit.
Lubatud ISOFIX turvatool
"RÖMER Duo Plus ISOFIX" (suurusklass B1)
Grupp 1
: 9 - 18 kg
Asetatakse ainult näoga sõidusuunas.
Kinnitub ülemise rihma abil rõngastesse A ja top tether nimelisse rõngasse B.
3

korpuse kallet : isteasend, puhkeasend ja pikaliasend.
Lapsed

145
Partner2VP_et_Chap05_Securite_ed02-2016
145
Partner2VP_et_Chap05_Securite_ed02-2016
LAPSE TURVATOOLIDE PAIGUTUSE TABEL ISOFIX
* turvatooli paigaldamise korral
peavad 7 kohalise versiooni 2. rea
kolm istet paigas olema.
**


t
ugijalaga turvatooli ei tohi kunagi
paigaldada 2. rea külgistmele,
va.siis, kui tooli on võimalik
paigaldada vastavalt osas
"

t
ugijalaga turvatooli paigaldamine"
toodud juhistele.
V

astavalt e uroopa määrustele on käesolevas tabelis ära toodud IS o FIX turvatoolide paigaldusvõimalused IS o FIX
kinnituskohtadega varustatud sõidukiistmetele.
u
niversaalsete ja pooluniversaalsete IS o FIX turvatoolide puhul on IS o FIX turvatooli suurusklass, mida tähistavad vastavalt
tähed A - G, märgitud turvatoolile IS o FIX logo kõrvale.
Lapse kaal / vanus
Alla
10 kg
(grupp 0)
Kuni u. 6 kuud
Alla 10 kg
(grupp 0)
Alla 13 kg
(grupp 0+)
Kuni u. 1 aasta
9 - 18 kg
(grupp 1)
u. 1 - 3 aastat
ISOFIX turvatooli tüüp Häll"seljaga
sõidusuunas" "seljaga
sõidusuunas" "näoga sõidusuunas"
ISOFIX turvatooli suurusklass F G C D E C D A B B1
Rida 2
(5

ja 7* kohta)
Külgistmed**
IL-SUIL-SUIL-SUIUF, IL-SU
Keskmine iste Mitte-ISOFIX
Rida 3
(7

kohta)
Kõik istmed
Mitte-ISOFIX
IUF : iste, kuhu saab paigaldada
universaalset IS o FIX turvatooli "näoga
sõidusuunas" ülemise rihma abil.
IL-SU
: iste, kuhu saab paigaldada
pooluniversaalset IS
o FIX turvatooli
järgmiselt
:
-

ülemise rihmaga või tugijalaga
turvatooli "seljaga sõidusuunas",
-


tugijalaga turvatooli "näoga
sõidusuunas",
e
nne seljatoega turvatooli
paigaldamist juhi kõrvalistmele
eemaldage peatugi ja pange see
ära.
Pärast turvatooli eemaldamist pange
peatugi tagasi.
-
ülemise rihmaga või tugijalaga
turvahälli.
Ülemise rihma kinnitamise kohta
lugege teemast 5, osast "IS
o FIX
kinnitusvahendid".
tuRVALISuS
5
Lapsed

146
Partner2VP_et_Chap05_Securite_ed02-2016
146
Partner2VP_et_Chap05_Securite_ed02-2016
LAPSE TURVATOOLIDE ÕIGE
P
AIGALDAMINE
tagaistmetel jätke alati piisavalt ruumi
esiistme ja :
-

"seljaga sõidusuunas" turvatooli
vahele,
-


"näoga sõidusuunas" turvatoolis
istuva lapse jalgade vahele.
Selleks lükake esiistet ettepoole ja
vajadusel tõstke ka seljatugi üles. V
alesti paigaldatud turvatool ei
taga lapsele kokkupõrke korral
maksimaalset turvalisust.
Kontrollige, et turvatooli alla ei jääks
turvavööd või turvavöö pannalt,
kuna see võib turvatooli tasakaalust
välja viia.
Isegi kõige lühemate sõitude puhul
kinnitage turvavööd või turvatooli
rakmed alati nii, et need lapse keha
suhtes võimalikult vähe liiguksid.
turvatooli paigaldamisel turvavööga
veenduge, et turvavöö oleks korralikult
pingul ümber turvatooli ja hoiaks
turvatooli tugevalt sõiduki istme vastas.
Kui kaasreisija istet saab liig
utada,
lükake seda vajadusel ettepoole. "Näoga sõidusuunas" turvatooli
optimaalseks paigaldamiseks
kontrollige, et turvatooli seljatugi oleks
sõiduki istmele võimalikult lähedal või
selle vastas.
e
nne seljatoega turvatooli paigaldamist
kaasreisija istmele tuleb peatugi
eemaldada.
Kui eemaldate peatoe, pange see
sellisesse kohta või kinnitage nii, et
peatugi järsu pidurduse korral millegi
vastu ei paiskuks.
Pärast turvatooli eemaldamist pange
peatugi tagasi.Lapsed esiistmel
Igas riigis kehtivad erinevad seadused
laste esiistmele paigutamise
kohta.
tutvuge oma riigis kehtivate
seadustega.
Kohe, kui paigaldate kaasreisija
istmele "seljaga sõidusuunas"
turvatooli, blokeerige kaasreisija
esiturvapadi.
V

astasel juhul võib turvapadja
lahtipaiskumine last tõsiselt või
eluohtlikult vigastada.
Istmekõrgenduse paigaldamine
Üle rinna jooksev vööosa peab
asetuma lapse õlale ja ei tohi
puudutada kaela.
Kontrollige, et sülevöö jookseks
korralikult üle lapse reite.
P
eugeot
soovitab kasutada
seljatoega istmekõrgendust, mille

l on
õla kõrgusel ka turvavöö juhik.
turvalisuse huvides ärge jätke

:
-

lapsi üksinda sõidukisse,
-


last või kodulooma päikese
kätte pargitud suletud akendega
sõidukisse,
-


autovõtmeid sõidukisse lapse
käeulatusse.
Selleks, et vältida uste tahtmatut
avamist, kasutage "Laste turvalukku".
Jälgige, et tagauste klaase ei avataks
rohkem, kui ühe kolmandiku võrra.
Väikeste laste kaitsmiseks päikese
eest paigaldage tagumistele
külgakendele sirmid.
3. ritta paigaldamiseks klappige
turvatooli ette jääva 2. rea keskmise
ja külgmise istme seljatoed alla või
kui sellest ei piisa, võtke 2. rea istmed
välja, et turvatooli või lapse jalad ei
ulatuks vastu 2. rea istmeid.
Lapsed

147
Partner2VP_et_Chap05_Securite_ed02-2016
147
Partner2VP_et_Chap05_Securite_ed02-2016
LASTE TURVALUKK
takistab külguste avamist seestpoolt.
KäsitsiElektriline
Pärast süüte sisselülitamist
vajutage sellele juhikoha
keskel asuvale nupule.
Märgutuli põleb = laste
turvalukk on aktiveeritud.
t

ähelepanu : laste turvalukk ei ole
seotud kesklukustusega.
e

emaldage alati võti süütelukust,
ka siis, kui lahkute sõidukist vaid
korraks.
Süüte sisselülitamisel kontrollige alati
laste turvalukku.
tugeva kokkupõrke korral avaneb laste
turvalukk automaatselt.
Hoova asendit ja turvaluku olekut
näitab vastav silt.
-


A

vage liuguks täielikult, ületades
vastupanupunkti.
-

Kallutage hooba, mis asub ukse
tagaserval.
tuRVALISuS
5
Lapsed

148
Partner2VP_et_Chap06_Accessoire_ed02-2016
täpsemat informatsiooni masside
ja pukseeritavate koormuste kohta
leiate teemast 9
osast "Massid".
HAAGISE, HAAGISSUVILA, PAADI VMS. PUKSEERIMINE
Koormuse jaotamine
Jagage pukseeritav koormus nii,
et raskemad esemed paikneksid
haagise teljele nii lähedal kui võimalik
ning raskus keskteljel oleks lähedal
suurimale lubatud koormusele, samas
ilma seda ületamata.
Mootori jahutussüsteemid
Haagise mäest ülesvedamisel tõuseb
jahutusvedeliku temperatuur.e t mootori jahutusventilaator töötab
elektriliselt, ei sõltu selle jahutusvõime
mootori pöörete arvust.
Laskumisel kasutage kõrgemat käiku,
et mootori pöörete arvu vähendada
ning vähendage sõidukiirust.
Jälgige alati jahutusvedeliku
temperatuuri.
Nõuandeid pukseerimisel
Pukseeritava sõiduki rattad peavad
vabalt pöörlema : vabakäik sees.
Pukseerimine

149
Partner2VP_et_Chap06_Accessoire_ed02-2016
Nõuanne
eriti rasketes tingimustes
(maksimaalne lubatud mass tugeval
tõusul ning kuuma ilmaga) vähendab
mootor automaatselt oma võimsust.
Sellis
el juhul aitab kliimaseadme
automaatne väljalülitumine mootori
võimsust taastada.
Rehvid
Kontrollige pukseeriva sõiduki
rehvirõhku ja kindlustage rõhu
püsimine ettenähtud tasemel.
teema 7, osa "

t
asemed".
Kui jahutusvedeliku märgutuli
süttib, peatage kohe sõiduk
ning lülitage mootor nii kiiresti
välja kui võimalik. Pidurdamine
Haagise pukseerimine pikendab
sõiduki peatumisteekonda. Sõitke
aeglaselt, minge õigeaegselt üle
madalamale käigule, vältige järske
pidurdamisi.
Haakekonks
Soovitame kasutada Peugeot
haakekonkse ja juhtmeid, mille
vastupidavust on testitud juba sõiduki
loomise algstaadiumis ning usaldada
haakekonksu paigaldamine P
eugeot

esindusele.
Kui lasete paigaldada haakekonksu
mujal, kui P

eugeot
esinduses,
kasutage tingimata sõiduki tagaosas
olevaid elektriseadmeid ja täitke tootja
juhiseid.
Seoses ülaltoodud üldiste nõuetega
pöörame teie tähelepanu ka riskile,
mis kaasneb P

eugeot
esinduse
poolt heakskiitmata haakekonksu
või elektriseadme paigaldamisega
sõidukisse. See võib põhjustada teie
auto elektroonikasüsteemi rikke.

e nne
elektriseadmete paigaldamist küsige
nõu tootjalt.
Külgtuul
Pukseerimisel suureneb tundlikkus
külgtuule suhtes. Sõitke ettevaatlikult
ja aeglasemalt.
ABS / ESC
ABS/
e
SC süsteem kontrollib vaid
sõidukit, mitte haagist.
Parkimisabi
tagurdamisel parkimise abisüsteem ei
tööta, kui sõiduk pukseerib.
teema 9, osa "Sõiduki
identifitseerimine".
Pukseerimine
LISAVARuStuS
6

150
Partner2VP_et_Chap06_Accessoire_ed02-2016
EEMALDATAV HAAKEKONKS
VÕTMEGA , ILMA

TÖÖRIISTADETA
T

utvustus
Seda haakekonksu saab paigaldada
või eemaldada lihtsalt ja kiirelt.
t
ööriistu selleks tarvis ei lähe.
Soovitused paigaldamiseks ja enne
kasutamist
Veenduge, et haakekonks on korralikult
lukustunud, kontrollides üle järgmised
punktid
:
-

nupu roheline osa on näha,
-


nupu kaitselukk on suunatud
tahapoole,
-


kaitselukk on kinni ja võti
eemaldatud

; nuppu ei saa enam
liigutada.
-

haakekonks ei tohi oma alusel
liikuda.
Haagise vedamisel ärge unustage
ühendada elektrijuhet.
Paigaldamine
Pukseerimine
