2017 Peugeot Partner Tepee Omaniku käsiraamat (in Estonian)

79
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016

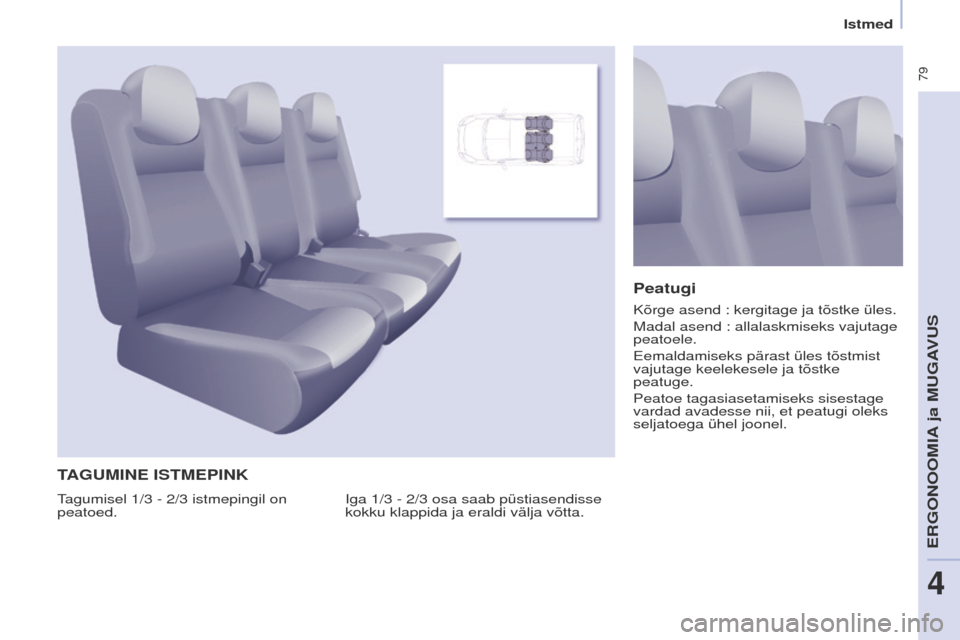

TAGUMINE ISTMEPINK
Iga 1/3 - 2/3 osa saab püstiasendisse
kokku klappida ja eraldi välja võtta.
Peatugi
tagumisel 1/3 - 2/3 istmepingil on
peatoed. Kõrge asend
: kergitage ja tõstke üles.
Madal asend : allalaskmiseks vajutage
peatoele.
e
emaldamiseks pärast üles tõstmist
vajutage keelekesele ja tõstke
peatuge.
Peatoe tagasiasetamiseks sisestage
vardad avadesse nii, et peatugi oleks
seljatoega ühel joonel.
eRgoNooMIA ja MugAVuS
4

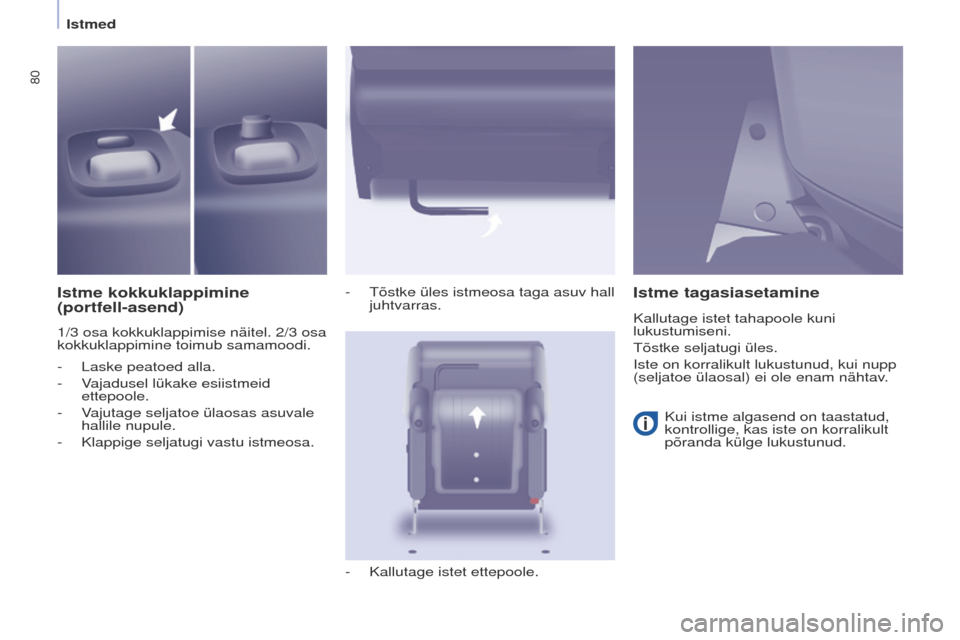

Istmed

80
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016
Istme kokkuklappimine
(portfell-asend)
1/3 osa kokkuklappimise näitel. 2/3 osa
kokkuklappimine toimub samamoodi. -
t õstke üles istmeosa taga asuv hall
juhtvarras.
-
Kallutage istet ettepoole.
Istme tagasiasetamine
Kui istme algasend on taastatud,
kontrollige, kas iste on korralikult
põranda külge lukustunud.
-

Laske peatoed alla.
-


V

ajadusel lükake esiistmeid
ettepoole.
-
V
ajutage seljatoe ülaosas asuvale
hallile nupule.
-

Klappige seljatugi vastu istmeosa. Kallutage istet tahapoole kuni
lukustumiseni.
t

õstke seljatugi üles.
Iste on korralikult lukustunud, kui nupp
(seljatoe ülaosal) ei ole enam nähtav.

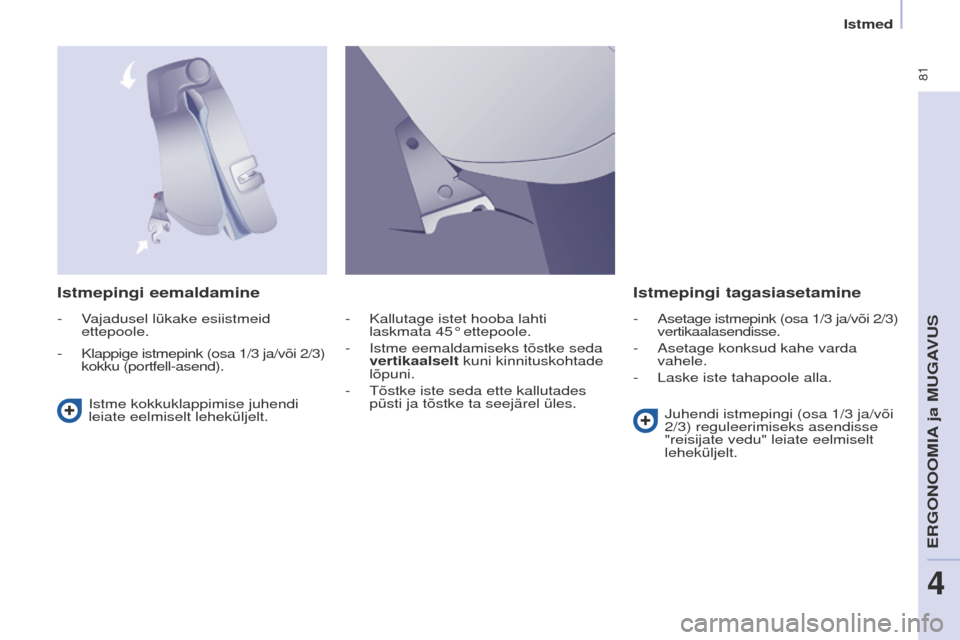

Istmed

81
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016
Istmepingi eemaldamineIstmepingi tagasiasetamine
Istme kokkuklappimise juhendi
leiate eelmiselt leheküljelt. Juhendi istmepingi (osa 1/3
ja/või
2/3) reguleerimiseks asendisse
"reisijate vedu" leiate eelmiselt
leheküljelt.
-

Kallutage istet hooba lahti
laskmata

45° ettepoole.
-
Istme eemaldamiseks tõstke seda
vertikaalselt

kuni kinnituskohtade
lõpuni.
- t õstke iste seda ette kallutades
püsti ja tõstke ta seejärel üles.
-

V
ajadusel lükake esiistmeid
ettepoole.
-
Klappige istmepink (osa 1/3
ja/või 2/3)
kokku (portfell-asend). -
Asetage istmepink (osa 1/3
ja/või 2/3)
vertikaalasendisse.
-
Asetage konksud kahe varda
vahele.
-

Laske iste tahapoole alla.
eRgoNooMIA ja MugAVuS
4
Istmed

82
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016

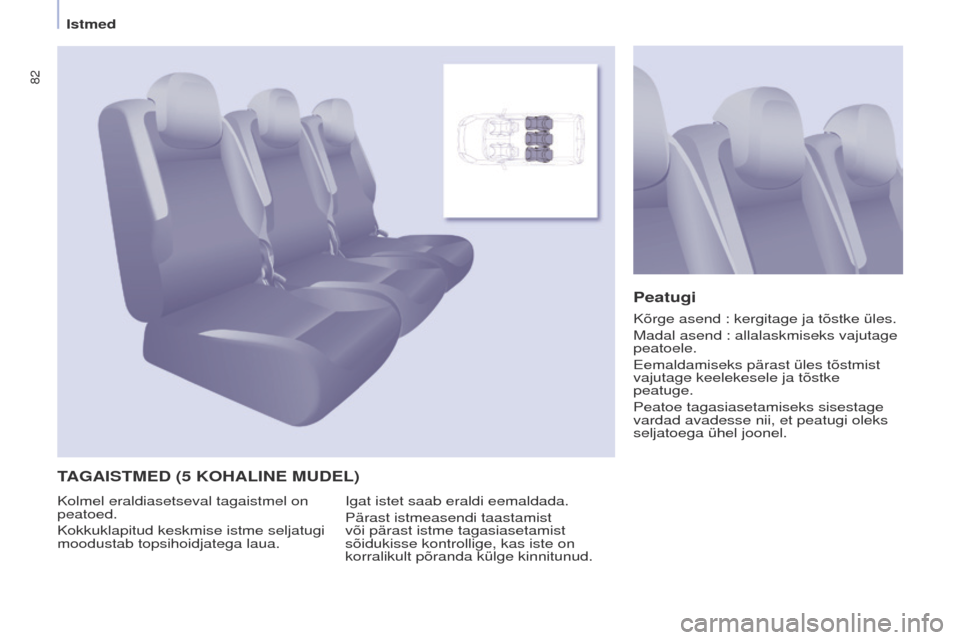

TAGAISTMED (5 KOHALINE MUDEL )Peatugi
Igat istet saab eraldi eemaldada.
Pärast istmeasendi taastamist
või pärast istme tagasiasetamist
sõidukisse kontrollige, kas iste on
korralikult põranda külge kinnitunud.
Kolmel eraldiasetseval tagaistmel on
peatoed.
Kokkuklapitud keskmise istme seljatugi
moodustab topsihoidjatega laua. Kõrge asend
: kergitage ja tõstke üles.
Madal asend : allalaskmiseks vajutage
peatoele.
e
emaldamiseks pärast üles tõstmist
vajutage keelekesele ja tõstke
peatuge.
Peatoe tagasiasetamiseks sisestage
vardad avadesse nii, et peatugi oleks
seljatoega ühel joonel.
Istmed

83
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016
Seljatoe kallutamineSeljatoe reguleerimine lauaks Seljatoe algasendi taastamine
Istme kokkuklappimine Istme tagasiasetamine
- Liigutage lülitit ja reguleerige
seljatoe kallet.
-
t õmmake lülitist, et seljatuge vastu
istmeosa kokku klappida.
Ärge asetage lauale kõvu või raskeid
esemeid. Need võivad äkkpidurduse
või kokkupõrke korral laiali paiskuda ja
reisijaid vigastada. -

V
abastage seljatugi lülitist
tõmmates, seejärel reguleerige
seljatugi algasendisse.
Seljatoe asendi taastamisel kontrollige,
et seljatugi lukustuks korralikult.
-

Seljatoe klappimiseks istmeosa
vastu tõmmake lülitist.
-

t õstke üles istme taga asuv varras,
et vabastada istme tagumised
kinnituskohad.
-

Kallutage istet ettepoole kuni
asendi lukustumiseni.-

Lükake punast lülitit.
-
Laske iste alla, et fikseerida see
tagumistesse kinnituskohtadesse.
-

t õstke seljatugi lülitist tõmmates
üles.
-

Kontrollig
e, kas iste on korralikult
lukustunud.
e

nne istme allaklappimist
kontrollige, et miski ei ummistaks
kinnituskohti ega takistaks istmete
korralikku lukustumist.
eRgoNooMIA ja MugAVuS
4
Istmed

84
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016
Istme eemaldamine
- Vajadusel lükake esiistmeid ettepoole ja laske peatugi alla.
-

Klappige iste kokku ja tõstke üles
(portfell-asend).
Kasutusjuhend
Pärast erinevaid toiminguid istmete
juures :
-

kui eemaldate peatoe, asetage see
vastavasse hoiukohta ja kinnitage
aluse külge,
-


kontrollig
e, kas turvavööd on
reisijatele kättesaadavad ja kergesti
kinnitatavad,
-

kontrollig
e, et kõik reisijad
reguleeriksid oma turvavööd
parajaks ja kinnitaksid need.
Istme kokkuklappimise juhendi
leiate eelmiselt leheküljelt.
-
e
simeste istmejalgade
vabastamiseks vajutage punasele
hoovale.
-

Kallutage istet 45° tahapoole ilma
hooba lahti laskmata.
-


Laske hoob lahti.
-


Istme eemaldamiseks tõstke seda
vertikaalselt

kuni kinnituskohtade
lõpuni.
-
t
õstke iste seda ette kallutades
püsti ja tõstke ta seejärel üles.
Istme tagasiasetamine
- Kallutage istet 45° ettepoole.
-
Asetage konksud kahe varda
vahele.
-

Laske iste alla, et fikseerida see
tagumistesse kinnituskohtadesse.
-

t õmmake lülitist ja taastage
seljatoe algasend.
-
t õstke peatugi üles.
e

nne istme allaklappimist
kontrollige, et miski ei ummistaks
kinnituskohti ega takistaks istmete
korralikku lukustumist.
Istmed

85
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016

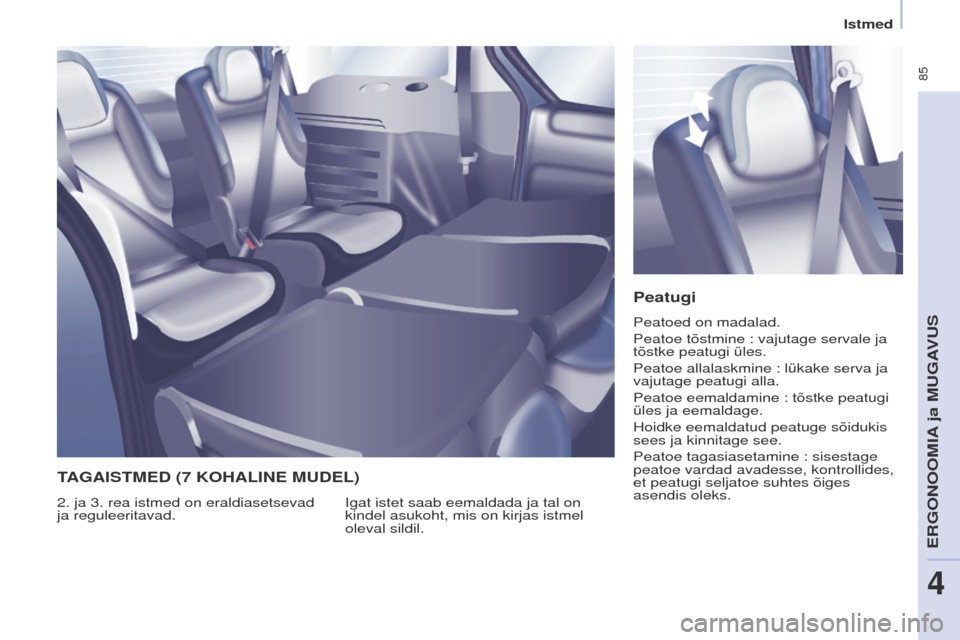

Peatugi
Peatoed on madalad.
Peatoe tõstmine : vajutage servale ja
tõstke peatugi üles.
Peatoe allalaskmine
: lükake serva ja
vajutage peatugi alla.
Peatoe eemaldamine
: tõstke peatugi
üles ja eemaldage.
Hoidke eemaldatud peatuge sõidukis
sees ja kinnitage see.
Peatoe tagasiasetamine
: sisestage
peatoe vardad avadesse, kontrollides,
et peatugi seljatoe suhtes õiges
asendis oleks.
Igat istet saab eemaldada ja tal on
kindel asukoht, mis on kirjas istmel
oleval sildil.
2. ja 3. rea istmed on eraldiasetsevad
ja reguleeritavad.
TAGAISTMED
(7 KOHALINE MUDEL )
eRgoNooMIA ja MugAVuS
4
Istmed

86
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016

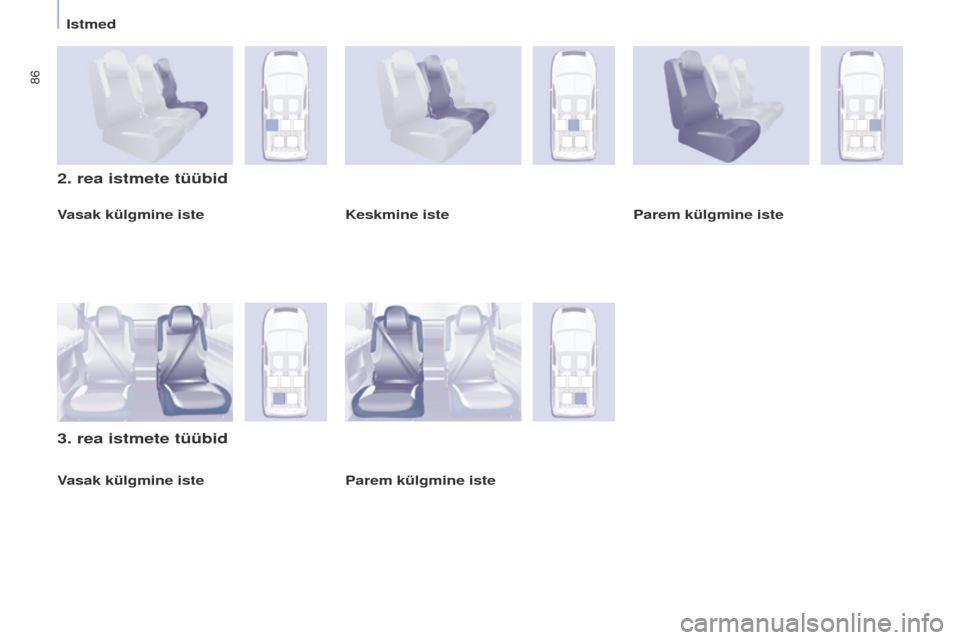

Vasak külgmine iste
2. rea istmete tüübid
3. rea istmete tüübid
Keskmine isteParem külgmine iste
Parem külgmine iste
Vasak külgmine iste
Istmed
