111
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016

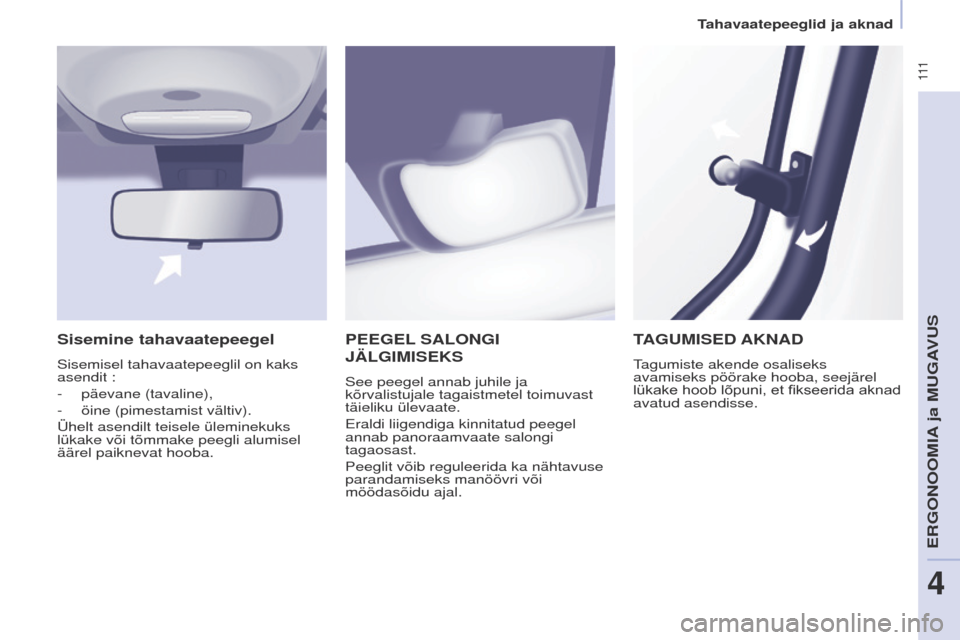

PEEGEL SALONGI
JÄLGIMISEKS
See peegel annab juhile ja
kõrvalistujale tagaistmetel toimuvast
täieliku ülevaate.
e

raldi liigendiga kinnitatud peegel
annab panoraamvaate salongi
tagaosast.
Peeglit võib reguleerida ka nähtavuse
parandamiseks manöövri või
möödasõidu ajal.
TAGUMISED AKNAD
tagumiste akende osaliseks
avamiseks pöörake hooba, seejärel
lükake
hoob lõpuni, et fikseerida aknad
avatud asendisse.
Sisemine tahavaatepeegel
Sisemisel tahavaatepeeglil on kaks
asendit :
-

päevane (tavaline),
-


öine (pimestamist vältiv).
Ühelt asendilt teisele üleminekuks
lükake või tõmmake peegli alumisel
äärel paiknevat hooba.
eRgoNooMIA ja MugAVuS
4
tahavaatepeeglid ja aknad

11 2
Partner2VP_et_Chap04_ergonomie_ed02-2016Partner2VP_et_Chap04_ergonomie_ed02-2016

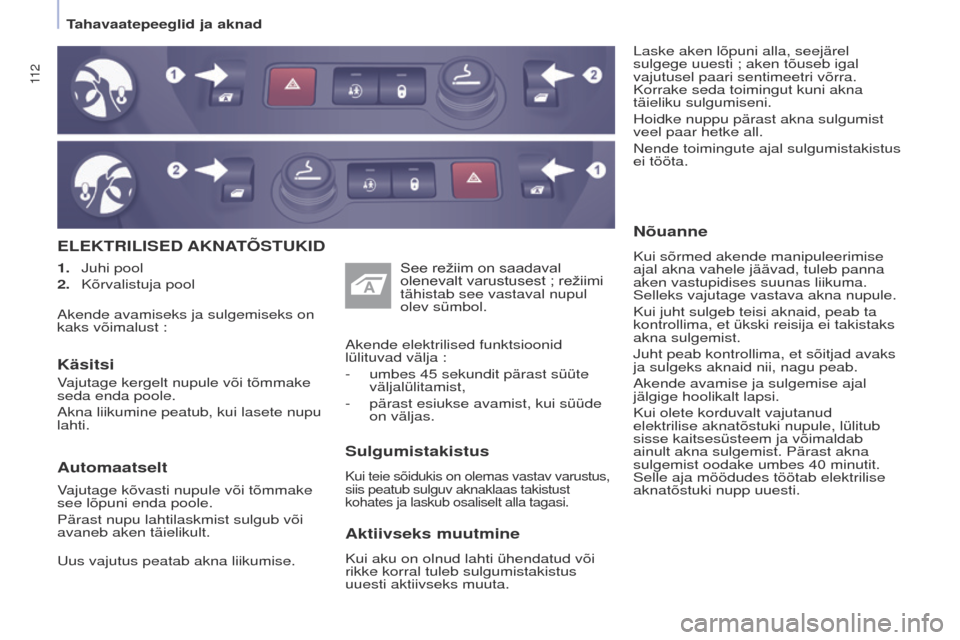

ELEKTRILISED AKNATÕSTUKID
Laske aken lõpuni alla, seejärel
sulgege uuesti ; aken tõuseb igal
vajutusel paari sentimeetri võrra.
Korrake seda toimingut kuni akna
täieliku sulgumiseni.
Hoidke nuppu pärast akna sulgumist
veel paar hetke all.
Nende toimingute ajal sulgumistakistus
ei tööta.
Sulgumistakistus
Kui teie sõidukis on olemas vastav varustus,
siis peatub sulguv aknaklaas takistust
kohates ja laskub osaliselt alla tagasi.
Käsitsi
See režiim on saadaval olenevalt varustusest ; režiimi
tähistab see vastaval nupul
olev sümbol.
Nõuanne
Kui sõrmed akende manipuleerimise
ajal akna vahele jäävad, tuleb panna
aken vastupidises suunas liikuma.
Selleks vajutage vastava akna nupule.
Kui juht sulgeb teisi aknaid, peab ta
kontrollima, et ükski reisija ei takistaks
akna sulgemist.
Juht peab kontrollima, et sõitjad avaks
ja sulgeks aknaid nii, nagu peab.
Akende avamise ja sulgemise ajal
jälgige hoolikalt lapsi.
Kui olete korduvalt vajutanud
elektrilise aknatõstuki nupule, lülitub
sisse kaitsesüsteem ja võimaldab
ainult akna sulgemist. Pärast akna
sulgemist oodake umbes 40
minutit.
Selle aja möödudes töötab elektrilise
aknatõstuki nupp uuesti.
1.
Juhi pool
2.

Kõrvalistuja pool
Aktiivseks muutmine
Kui aku on olnud lahti ühendatud või
rikke korral tuleb sulgumistakistus
uuesti aktiivseks muuta. Akende elektrilised funktsioonid
lülituvad välja :
-
umbes 45
sekundit pärast süüte
väljalülitamist,
-
pärast esiukse avamist, kui süüde
on väljas.
Akende avamiseks ja sulgemiseks on
kaks võimalust


:
Vajutage kergelt nupule või tõmmake
seda enda poole.
Akna liikumine peatub, kui lasete nupu
lahti.
Automaatselt
Vajutage kõvasti nupule või tõmmake
see lõpuni enda poole.
Pärast nupu lahtilaskmist sulgub või
avaneb aken täielikult.
u

us vajutus peatab akna liikumise.
tahavaatepeeglid ja aknad

11 3
Partner2VP_et_Chap05_Securite_ed02-2016

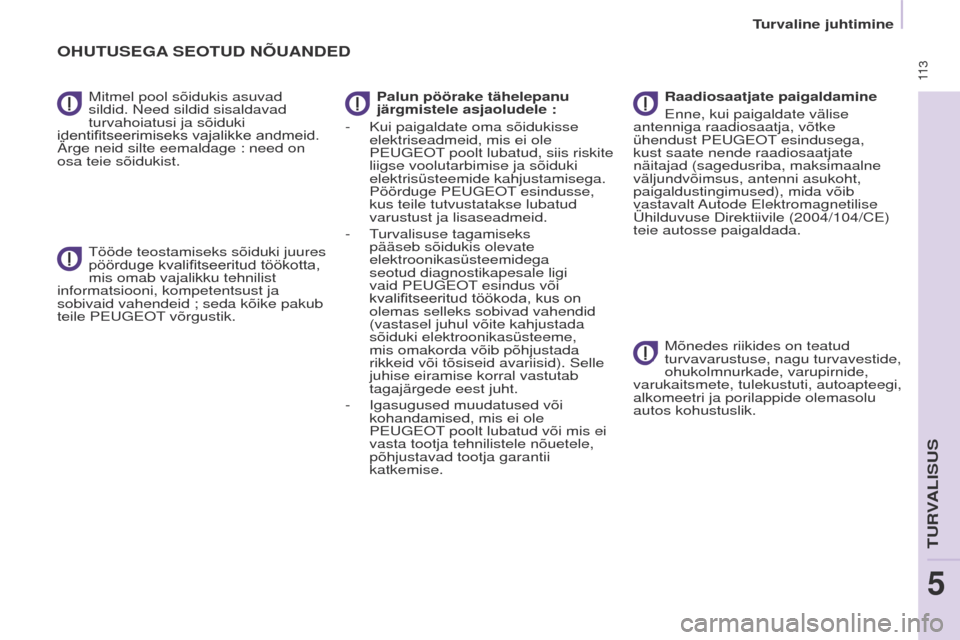

Mitmel pool sõidukis asuvad
sildid. Need sildid sisaldavad
turvahoiatusi ja sõiduki
identifitseerimiseks
vajalikke andmeid.
Ärge neid silte eemaldage : need on
osa teie sõidukist.
OHUTUSEGA SEOTUD NÕUANDED
tööde teostamiseks sõiduki juures
pöörduge kvalifitseeritud töökotta,
mis omab vajalikku tehnilist
informatsiooni, kompetentsust ja
sobivaid vahendeid

; seda kõike pakub
teile P
eugeot
võrgustik. Palun pöörake tähelepanu
järgmistele asjaoludele :
-

Kui paigaldate oma sõidukisse
elektriseadmeid, mis ei ole
P

eugeot
poolt lubatud, siis riskite
liig
se voolutarbimise ja sõiduki
elektrisüsteemide kahjustamisega.
Pöörduge P eugeot
esindusse,
kus teile tutvustatakse lubatud
varustust ja lisaseadmeid.
-
t
urvalisuse tagamiseks
pääseb sõidukis olevate
elektroonikasüsteemidega
seotud diagnostikapesale ligi
vaid P

eugeot
esindus või
kvalifitseeritud

töökoda, kus on
olemas selleks sobivad vahendid
(vastasel juhul võite kahjustada
sõiduki elektroonikasüsteeme,
mis omakorda võib põhjustada
rikkeid või tõsiseid avariisid). Selle
juhise eiramise korral vastutab
tagajärgede eest juht.
-


Igasugused muudatused või
kohandamised, mis ei ole
P

eugeot
poolt lubatud või mis ei
vasta tootja tehnilistele nõuetele,
põhjustavad tootja garantii
katkemise. Raadiosaatjate paigaldamine
e

nne, kui paigaldate välise
antenniga raadiosaatja, võtke
ühendust P eugeot
esindusega,
kust saate nende raadiosaatjate
näitajad (sagedusriba, maksimaalne
väljundvõimsus, antenni asukoht,
paigaldustingimused), mida võib
vastavalt Autode
e
lektromagnetilise
Ühilduvuse Direktiivile (2004/104/C e )
teie autosse paigaldada.
Mõnedes riikides on teatud
turvavarustuse, nagu turvavestide,
ohukolmnurkade, varupirnide,
varukaitsmete, tulekustuti, autoapteegi,
alkomeetri ja porilappide olemasolu
autos kohustuslik.
turvaline juhtimine
tuRVALISuS
5

11 4
Partner2VP_et_Chap05_Securite_ed02-2016

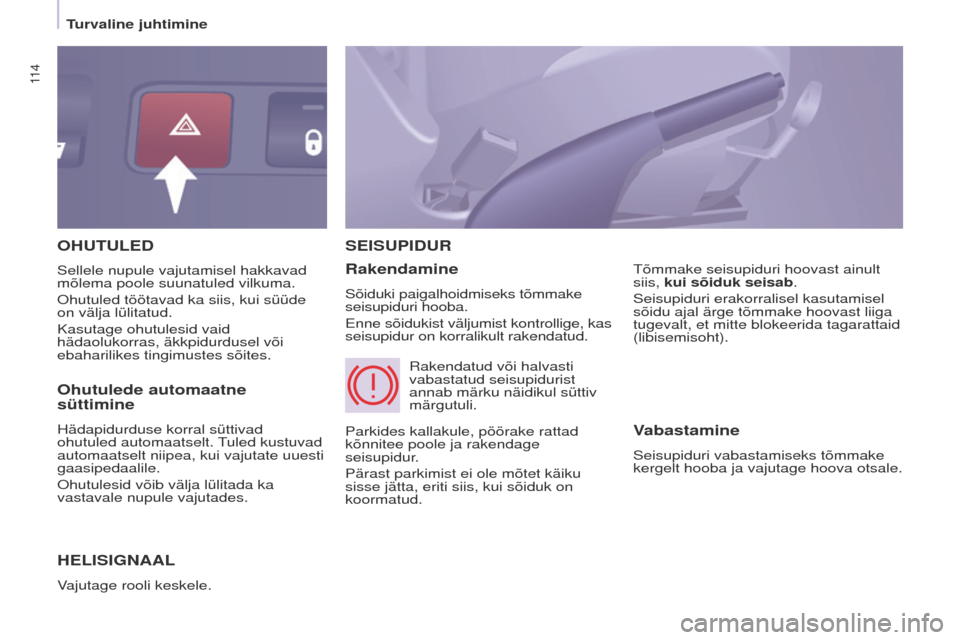

OHUTULED
H
ELISIGNAAL
Vajutage rooli keskele.
SEISUPIDUR
Rakendamine
Sõiduki paigalhoidmiseks tõmmake
seisupiduri hooba.
e
nne sõidukist väljumist kontrollige, kas
seisupidur on korralikult rakendatud.
t
õmmake seisupiduri hoovast ainult
siis, kui sõiduk seisab.
Seisupiduri erakorralisel kasutamisel
sõidu ajal ärge tõmmake hoovast liiga
tugevalt, et mitte blokeerida tagarattaid
(libisemisoht).
Sellele nupule vajutamisel hakkavad
mõlema poole suunatuled vilkuma.o
hutuled töötavad ka siis, kui süüde
on välja lülitatud.
Kasutage ohutulesid vaid
hädaolukorras, äkkpidurdusel või
ebaharilikes tingimustes sõites.
Parkides kallakule, pöörake rattad
kõnnitee poole ja rakendage
seisupidur.
Pärast parkimist ei ole mõtet käiku
sisse jätta, eriti siis, kui sõiduk on
koormatud.Rakendatud või halvasti
vabastatud seisupidurist
annab märku näidikul süttiv
märgutuli.
Ohutulede automaatne
süttimine
Hädapidurduse korral süttivad
ohutuled automaatselt. tuled kustuvad
automaatselt niipea, kui vajutate uuesti
gaasipedaalile
.
o

hutulesid võib välja lülitada ka
vastavale nupule vajutades.Vabastamine
Seisupiduri vabastamiseks tõmmake
kergelt hooba ja vajutage hoova otsale.
turvaline juhtimine

11 5
Partner2VP_et_Chap05_Securite_ed02-2016

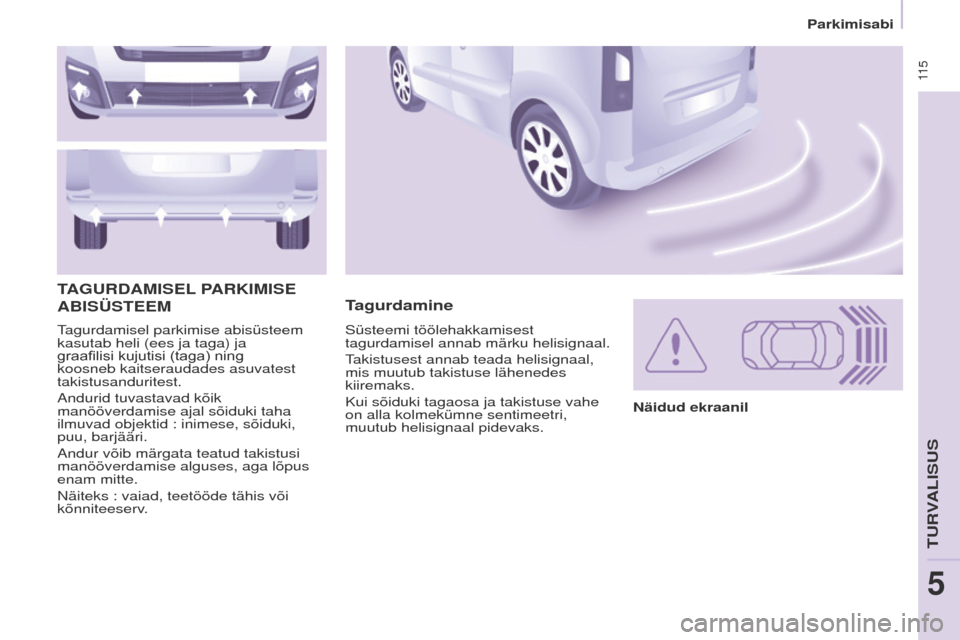

tagurdamisel parkimise abisüsteem
kasutab heli (ees ja taga) ja
graafilisi
kujutisi (taga) ning
koosneb kaitseraudades asuvatest
takistusanduritest.
Andurid tuvastavad kõik
manööverdamise ajal sõiduki taha
ilmuvad objektid

: inimese, sõiduki,
puu, barjääri.
Andur võib märgata teatud takistusi
manööverdamise alguses, aga lõpus
enam mitte.
Näiteks
: vaiad, teetööde tähis või
kõnniteeserv.
Tagurdamine
T
AGURDAMISEL

PARKIMISE
ABISÜSTEEM
Näidud ekraanil
Süsteemi töölehakkamisest
tagurdamisel annab märku helisignaal.
takistusest annab teada helisignaal,
mis muutub takistuse lähenedes
kiiremaks.
Kui sõiduki tagaosa ja takistuse vahe
on alla kolmekümne sentimeetri,
muutub helisignaal pidevaks.
Parkimisabi
tuRVALISuS
5

11 6
Partner2VP_et_Chap05_Securite_ed02-2016

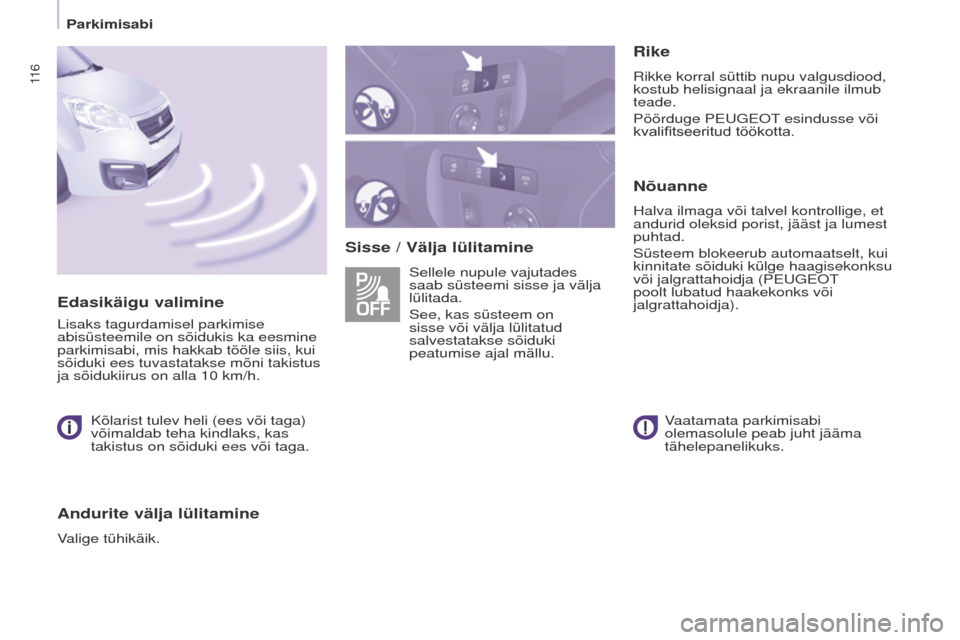

Sisse / Välja lülitamineRike
Rikke korral süttib nupu valgusdiood,
kostub helisignaal ja ekraanile ilmub
teade.
Pöörduge P
eugeot
esindusse või
kvalifitseeritud

töökotta.
Nõuanne
Halva ilmaga või talvel kontrollige, et
andurid oleksid porist, jääst ja lumest
puhtad.
Süsteem blokeerub automaatselt, kui
kinnitate sõiduki külge haagisekonksu
või jalgrattahoidja (P
eugeot

poolt lubatud haakekonks või
jalgrattahoidja).
Sellele nupule vajutades
saab süsteemi sisse ja välja
lülitada.
See, kas süsteem on
sisse või välja lülitatud
salvestatakse sõiduki
peatumise ajal mällu.
Edasikäigu valimine
Lisaks tagurdamisel parkimise
abisüsteemile on sõidukis ka eesmine
parkimisabi, mis hakkab tööle siis, kui
sõiduki ees tuvastatakse mõni takistus
ja sõidukiirus on alla 10
km/h.
Kõlarist tulev heli (ees või taga)
võimaldab teha kindlaks, kas
takistus on sõiduki ees või taga.
Andurite välja lülitamine
Valige tühikäik. Vaatamata parkimisabi
olemasolule peab juht jääma
tähelepanelikuks.
Parkimisabi

11 7
Partner2VP_et_Chap05_Securite_ed02-2016

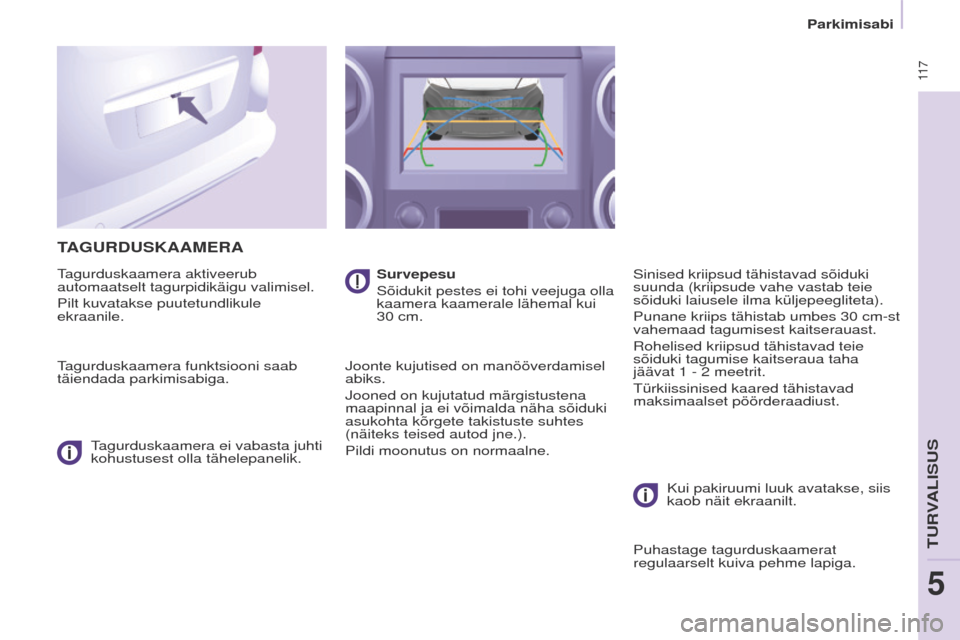

TAGURDUSKAAMERA
tagurduskaamera aktiveerub
automaatselt tagurpidikäigu valimisel.
Pilt kuvatakse puutetundlikule
ekraanile.
tagurduskaamera funktsiooni saab
täiendada parkimisabiga.
tagurduskaamera ei vabasta juhti
kohustusest olla tähelepanelik. Survepesu
Sõidukit pestes ei tohi veejuga olla
kaamera kaamerale lähemal kui
30

cm.
Joonte kujutised on manööverdamisel
abiks.
Jooned on kujutatud märgistustena
maapinnal ja ei võimalda näha sõiduki
asukohta kõrgete takistuste suhtes
(näiteks teised autod jne.).
Pildi moonutus on normaalne. Sinised kriipsud tähistavad sõiduki
suunda (kriipsude vahe vastab teie
sõiduki laiusele ilma küljepeegliteta).
Punane kriips tähistab umbes 30
cm-st
vahemaad tagumisest kaitserauast.
Rohelised kriipsud tähistavad teie
sõiduki tagumise kaitseraua taha
jäävat 1
- 2 meetrit.
t

ürkiissinised kaared tähistavad
maksimaalset pöörderaadiust.
Kui pakiruumi luuk avatakse, siis
kaob näit ekraanilt.
Puhastage tagurduskaamerat
regulaarselt kuiva pehme lapiga.
Parkimisabi
tuRVALISuS
5

ABS
ABS
11 8
Partner2VP_et_Chap05_Securite_ed02-2016
RATASTE BLOKEERUMISVASTANE
SÜSTEEM
(ABS / REF)
Süsteemid ABS ja ReF (elektrooniline
pidurdusjõu jaotur) parandavad tunduvalt
sõiduki juhitavust ning sõidukindlust
pidurdamisel, seda eriti halva või libeda
teekatte korral.
ABS takistab rataste blokeerumist,
elektrooniline pidurdusjõu jaotur (R
e F) tagab
pidurdusjõu võrdse jaotumise rataste vahel.Selle märgutule süttimine,
helisignaal ja ekraanile
ilmuv teade tähistavad ABS
süsteemi riket, mis võib
põhjustada kontrolli kaotamist
sõiduki üle pidurdamisel.
Selle märgutule süttimine
koos pidurite ja S
to P
märgutulega ning helisignaali
ja ekraanile ilmuva teatega
tähistab elektroonilise
pidurdusjõu jaoturi riket, mis võib
põhjustada kontrolli kaotamist sõiduki
üle pidurdamisel.
HÄDAPIDURDUSVÕIMENDI
(AFU)
See süsteem aitab hädapidurduse
korral saavutada kiiremini optimaalset
survet piduripedaalile - vajutage
pedaalile tugevalt ja survet
vähendamata.
Süsteemi töölehakkamine sõltub
piduripedaalile vajutamise kiirusest.
Süsteem muudab piduripedaali
vastupanu survele.
Pidurdusvõimenduse pikendamiseks
hoidke jalga piduripedaalil.
Süsteemi kasutamine
Rataste blokeerumist tõkestav seade
rakendub automaatselt tööle kohe,
kui rattad hakkavad blokeeruma. See
süsteem ei lühenda pidurdusteekonda.
Väga libedal pinnasel (kiilasjää, õli jne.)
võib ABS pidurdusteekonda pikendada.
Äkkpidurduse korral vajutage
piduripedaal põhja ja ärge nõrgendage
survet isegi libedal teel - niiviisi saate
jätkata sõiduki manööverdamist.
tavaliselt võib

ABS-i töölerakendumise
ära tunda piduripedaali kergest
pulseerimisest.
Rataste vahetamisel (rehvid ja veljed)
kontrollige, et need oleksid P
eugeot

poolt lubatud. Sõiduk tuleb peatada.
Mõlema juhul pöörduge P

eugeot

esindusse

või kvalifitseeritud töökotta.
turvaline juhtimine
