2017 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

103
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Zapalanie/wyłączenie automatyczne
Lampka sufitowa przednia zapala
się w momencie wyciągnięcia klucza
ze stacyjki, odryglowania pojazdu,
otwarcia drzwi przednich lub lokalizacji
samochodu za pomocą pilota zdalnego
sterowania.
Gaśnie stopniowo po włączeniu
zapłonu i
zablokowaniu pojazdu. Z przodu: włączenie po
otworzeniu drzwi przednich.
Można je zapalić lub zgasić za
pomocą przełącznika ręcznego
przy włączonym zapłonie.
Z tyłu: włączenie po
otworzeniu drzwi tylnych.
Jeżeli drzwi pozostaną
otwarte przez kilka minut,
lampki sufitowe zgasną.
Wyłączone na stałe.
Zapalone na stałe, przy
włączonym zapłonie.
Lampka sufitowa przednia
LAMPKI SuFITOWE
Lampka sufitowa tylnaPrzednie indywidualne lampki do czytania
ERGONOMIAi KOMFORT
4
Informacje praktyczne

104
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
ZASŁONA BA g A żu (5 MIE j SC )
Jest to sztywna półka, umożliwiająca
zakrycie przedmiotów schowanych
w
bagażniku. Demontaż
Rozłożyć półkę.
Pociągnąć do siebie, aby wyjąć
z zaczepów A i
b .
Podnieść i
wyjąć półkę.
Montaż
Ustawić zasłonę bagażu przed
zaczepami A i
b .
Popchnąć do przodu, aby wsunąć
występy w
zaczepy.
Rozłożyć i
wpiąć półkę w zaczepy C.
Złożenie
Od strony bagażnika, podnieść i
wyjąć
z
zacisku C i złożyć półkę na pół. Chowanie (zależnie od wersji)
Na oparciach tylnych foteli znajduje
się specjalne miejsce służące do
przechowywania złożonej zasłony
bagażu.
Wsunąć pionowo między boczne
prowadnice znajdujące się w
połowie
wysokości oparć.
Wprowadzić najpierw zawiasy,
rozkładane pokrywy skierowane do
góry.
Sztywna zasłona bagażu może
utworzyć półkę. Ze względów
bezpieczeństwa, nie należy
stawiać przedmiotów, ponieważ mogą
być niebezpieczne w
razie nagłego
hamowania lub uderzenia z
tyłu.
Informacje praktyczne

105
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
gniazdko 12 V (maksymalnie 120 W)
Zaleca się ograniczać używanie
tego gniazda, aby nie rozładować
akumulatora.
Siatka zabezpieczająca
Otworzyć osłonę znajdującą się na
wsporniku zaczepu.
Przymocować górę siatki
w zagłębieniu, obracając wcześniej
drążek o
ćwierć obrotu.
Upewnić się, czy koniec drążka jest
prawidłowo osadzony w
metalowej
część gniazda.
Przymocować paski w
przewidzianych
miejscach na podłodze.
Napiąć siatkę za pomocą pasków.
Zaczepy mocujące
Na podłodze znajdują się zaczepy
służące do mocowania ładunku.
Podłączenie urządzenia
elektrycznego
niehomologowanego przez
PEUGEOT, np. ładowarki z

gniazdem
USB, może powodować zakłócenia
w

działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy
albo zakłócenia wyświetlania na
ekranach.
eRgoNoMIA i KoMFoRt
4
Informacje praktyczne

106
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
WYPOSAżENIE Z TYŁu
(7 MIE j SC )
u

chwyt na kubki
Każdy płyn przewożony
w samochodzie w kubku (z uchem lub
innym) i
mogący się rozlać, stanowi
zagrożenie.
"Zachować czujność!".
gniazdko 12 V (maks. 120 W)
Zaleca się ograniczać korzystanie
z
niego, aby nie rozładowywać
akumulatora.
Zaczepy mocujące
Używać zaczepów mocujących
w podłodze do przymocowywania
i
pewnego przytrzymywania
przewożonych ładunków.
Zaczepy pasów bezpieczeństwa nie
powinny być używane do tego celu.
Zaleca się unieruchamianie
ładunku poprzez solidne
zamocowanie go przy użyciu
zaczepów mocujących umieszczonych
w
podłodze.
Informacje praktyczne

107
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Schowki
Podnieść odpowiednią pokrywę.Wnęka położona najbliżej progu
bagażnika przeznaczona jest do
przechowywania rury zwijacza
mieszczącej zasłonę bagażu.
Pasy bezpieczeństwa
Należy zwracać uwagę na prawidłowe
zwijanie pasa środkowego fotela
w
jego gnieździe w dachu kabiny.
Unikać stukania klamer pasów
bezpieczeństwa rzędu 3, podciągając
je jak najbliżej punktów mocowania
usytuowanych w
dachu kabiny.
Zaczepy do mocowania klamer
pasów bezpieczeństwa z
każdego
boku bagażnika nie powinny być
wykorzystywane do przytrzymywania
ładunków.
ERGONOMIAi KOMFORT
4
Informacje praktyczne

108
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
ZACIągANA ZASŁONA BA g A żu
Ustawić zasłonę tak, aby tylne fartuchy
zasłony były zwrócone w
stronę osoby
zakładającej zasłonę.
Włożyć lewy zaczep zwijacza
w
gniazdo A.
Zaciągana zasłona jest zasłoną bagażu
typu rolety ze zwijaczem. Uważać,
aby nie kłaść ciężkich przedmiotów na
rozwiniętej zasłonie bagażu.
Ścisnąć, a potem ustawić prawy
zaczep naprzeciwko gniazda b .
Puścić, aby zaczepić zwijacz
w
gnieździe.
Rozwinąć zasłonę bagażu aż do
tylnych bocznych słupków.
Włożyć końce w
tylne wcięcia, aby
zasłona pozostała napięta.
Aby ją założyć
Ustawić fotele rzędu 3

w

położeniu
"portfel".
Podnieść pokrywę schowka w

progu
bagażnika.
Chwycić zwijacz pośrodku i

ścisnąć go
w

kierunku lewego słupka.
Podnieść całość.
Informacje praktyczne

109
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016

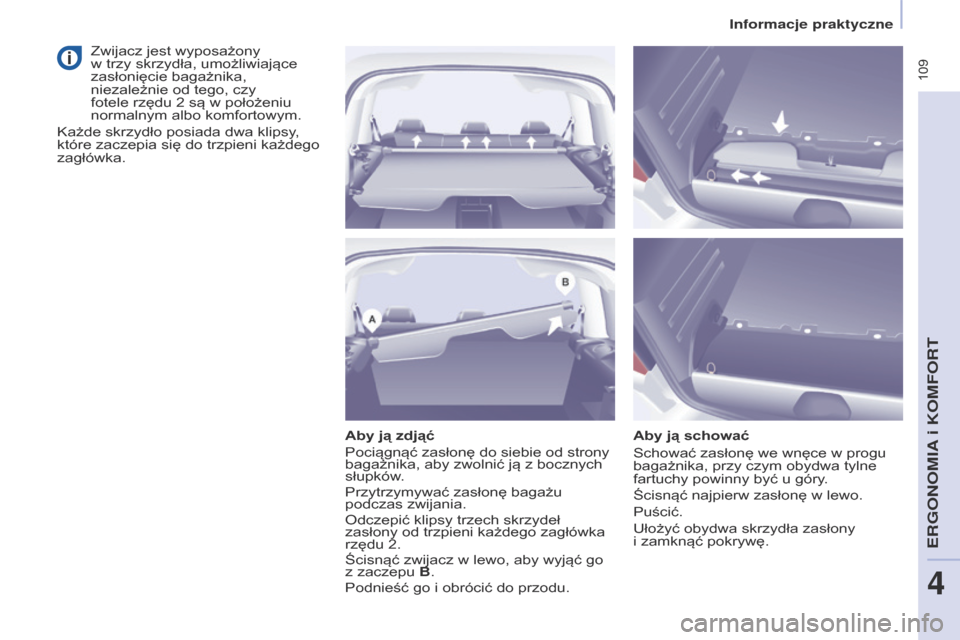

Aby ją zdjąć
Pociągnąć zasłonę do siebie od strony
bagażnika, aby zwolnić ją z bocznych
słupków.
Przytrzymywać zasłonę bagażu
podczas zwijania.
Odczepić klipsy trzech skrzydeł
zasłony od trzpieni każdego zagłówka
rzędu 2.
Ścisnąć zwijacz w
lewo, aby wyjąć go
z
zaczepu b .
Podnieść go i
obrócić do przodu. Aby ją schować
Schować zasłonę we wnęce w
progu
bagażnika, przy czym obydwa tylne
fartuchy powinny być u
góry.
Ścisnąć najpierw zasłonę w
lewo.
Puścić.
Ułożyć obydwa skrzydła zasłony
i zamknąć pokrywę.
Zwijacz jest wyposażony


w trzy skrzydła, umożliwiające
zasłonięcie bagażnika,
niezależnie od tego, czy
fotele rzędu 2

są w

położeniu
normalnym albo komfortowym.
Każde skrzydło posiada dwa klipsy,
które zaczepia się do trzpieni każdego
zagłówka.
ERGONOMIA i KOMFORT
4
Informacje praktyczne

11 0
Partner2VP_pl_Chap04_Ergonomie_ed02-2016Partner2VP_pl_Chap04_Ergonomie_ed02-2016
Regulacja zewnętrznych lusterek
wstecznych sterowanych elektrycznie
- Przestawić przełącznik w prawo lub
w lewo, aby wybrać odpowiednie
lusterko wsteczne.
-

Poruszać przełącznikiem

w czterech kierunkach, aby
wykonać regulacje.
-

Ustawić przełącznik w
położeniu
środkowym.
LuSTERKA WSTECZNE
Lusterka wsteczne z funkcją odmrażaniaRegulacja ręczna zewnętrznych
lusterek wstecznych
Składanie wymuszone
Jeżeli moduł lusterka wstecznego nie
znajduje się w położeniu początkowym,
po zatrzymaniu samochodu ustawić
go ręcznie lub złożyć za pomocą
przełączników elektrycznych. Nacisnąć przycisk
odmrażania tylnej szyby.
W celu dokonania regulacji, operować
dźwignią w

czterech kierunkach.
W trakcie postoju zewnętrzne lusterka
wsteczne mogą być złożone ręcznie.
Nie są wyposażone w

funkcję
automatycznego odmrażania.
Składanie / rozkładanie
elektryczne
Lusterka wsteczne składane są lub
rozkładane elektrycznie od wewnątrz,
podczas postoju i
przy włączonym
zapłonie:
-

Ustawić przełącznik w
położeniu
środkowym.
-

Przekręcić przełącznik w
dół.Lusterka z
regulacją elektryczną oraz
składane/rozkładane elektrycznie
mogą być odmrażane.
Lusterka wsteczne i szyby
