167

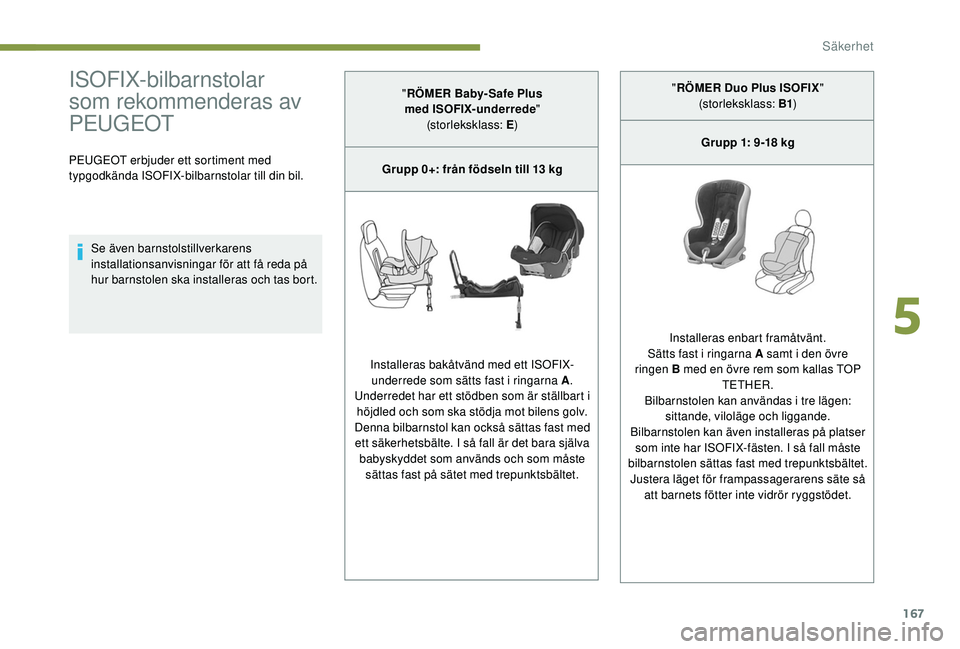

ISOFIX-bilbarnstolar
som rekommenderas av
PEUGEOT
PEUGEOT erbjuder ett sortiment med
typgodkända ISOFIX-bilbarnstolar till din bil.Se även barnstolstillverkarens
installationsanvisningar för att få reda på
hur barnstolen ska installeras och tas bort. "
RÖMER Baby- Safe Plus
med ISOFIX-underrede "
(storleksklass: E )
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med ett ISOFIX- underrede som sätts fast i ringarna A .
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara själva babyskyddet som används och som måste sättas fast på sätet med trepunktsbältet. "
RÖMER Duo Plus ISOFIX "
(storleksklass: B1 )
Grupp 1: 9-18 kg
Installeras enbart framåtvänt.
Sätts fast i ringarna A samt i den övre
ringen B med en övre rem som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lägen: sittande, viloläge och liggande.
Bilbarnstolen kan även installeras på platser som inte har ISOFIX-fästen. I så fall måste
bilbarnstolen sättas fast med trepunktsbältet. Justera läget för frampassagerarens säte så att barnets fötter inte vidrör ryggstödet.
5
Säkerhet

168

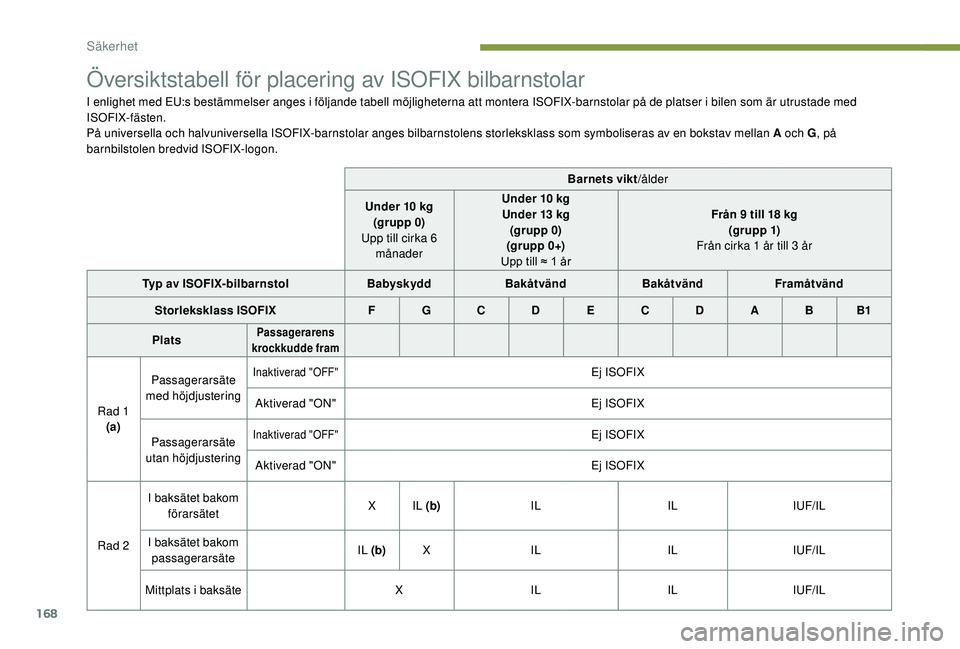

Översiktstabell för placering av ISOFIX bilbarnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjligheterna att montera ISOFIX-barnstolar på de platser i bilen som är utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges bilbarnstolens storleksklass som symboliseras av en bokstav mellan A och G, på
barnbilstolen bredvid ISOFIX-logon.
Barnets vikt/ålder
Under 10 kg (grupp 0)
Upp till cirka 6 månader Under 10 kg
Under 13 kg (grupp 0)
(gr upp 0+)
Upp
till ≈ 1 årFrån 9 till 18 kg
(g r u p p 1)
Från cirka 1 år till 3 år
Typ av ISOFIX-bilbarnstol BabyskyddBakåtvändBakåtvändFramåtvänd
Storleksklass ISOFIX F G C D E C D A B B1
Plats
Passagerarens
krockkudde fram
Rad 1 (a) Passagerarsäte
med höjdjustering
Inaktiverad "OFF"Ej ISOFIX
Aktiverad "ON" Ej ISOFIX
Passagerarsäte
utan höjdjustering
Inaktiverad "OFF"Ej ISOFIX
Aktiverad "ON" Ej ISOFIX
Rad 2 I baksätet bakom
förarsätet X IL (b)
ILILIUF/IL
I baksätet bakom passagerarsäte IL (b)
X IL ILIUF/IL
Mittplats i baksäte XIL ILIUF/IL
Säkerhet

169

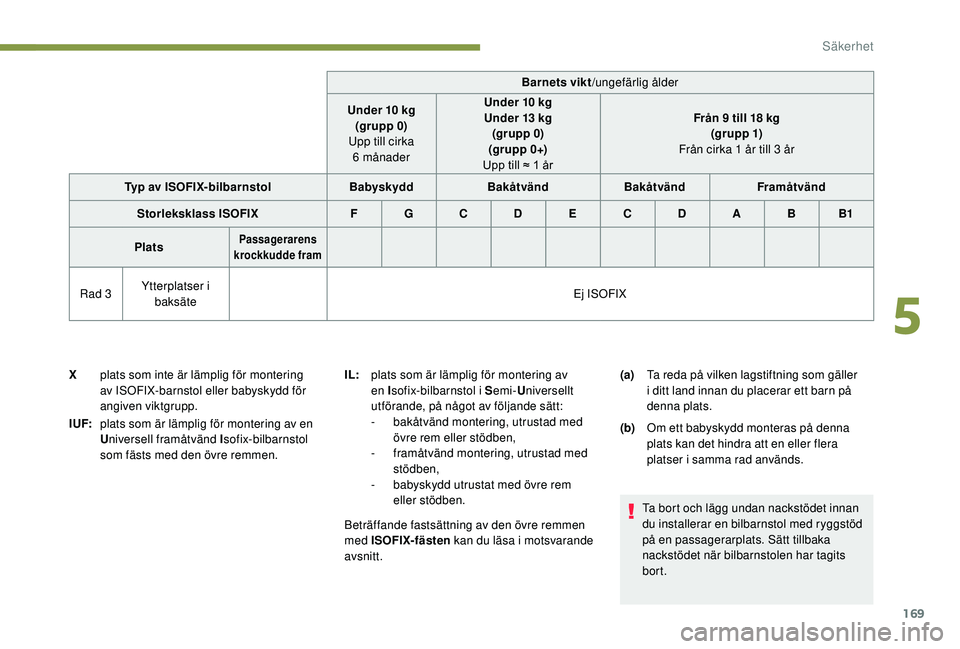

Barnets vikt/ungefärlig ålder
Under 10 kg (grupp 0)
Upp till cirka 6


månader Under 10 kg
Under 13 kg (grupp 0)
(gr upp 0+)
Upp

till
≈ 1 år Från 9 till 18 kg
(g r u p p 1)
Från cirka 1 år till 3 år
Typ av ISOFIX-bilbarnstol BabyskyddBakåtvändBakåtvändFramåtvänd
Storleksklass ISOFIX F G C D E C D A B B1
Plats
Passagerarens
krockkudde fram
Rad 3 Ytterplatser i
baksäte Ej ISOFIX
X plats som inte är lämplig för montering
av ISOFIX-barnstol eller babyskydd för
angiven viktgrupp.
I UF: plats som är lämplig för montering av en
Universell framåtvänd I sofix-bilbarnstol
som fästs med den övre remmen. IL:
plats som är lämplig för montering av
en Isofix-bilbarnstol i S emi-Universellt
utförande, på något av följande sätt:
-

b
akåtvänd montering, utrustad med
övre rem eller stödben,
-

f
ramåtvänd montering, utrustad med
stödben,
-

b
abyskydd utrustat med övre rem
eller stödben.
Beträffande fastsättning av den övre remmen
med ISOFIX-fästen kan du läsa i motsvarande
avsnitt. (a)
Ta reda på vilken lagstiftning som gäller
i ditt land innan du placerar ett barn på
denna plats.
(b) Om ett babyskydd monteras på denna
plats kan det hindra att en eller flera
platser i samma rad används.
Ta bort och lägg undan nackstödet innan
du installerar en bilbarnstol med ryggstöd
på en passagerarplats. Sätt tillbaka
nackstödet när bilbarnstolen har tagits
bort.
5
Säkerhet

170
Översiktstabell för placering av i-Size-barnstolar
Bilbarnstolar av typ i-Size är försedda med två lås som sätts fast i de båda ringarna A.
Bilbarnstolar av typ i-Size är också försedda med:
-

a
ntingen en övre rem som sätts fast i ringen B,
-

e
ller ett stödben som stödjer mot bilgolvet, och som är kompatibelt med den godkända i-Size-platsen,
vars uppgift är att förhindra att bilbarnstolen tippar framåt om en kollision skulle inträffa.
Se motsvarande avsnitt för mer information om ISOFIX-fästen .
I enlighet med den nya EU-förordningen visar denna tabell vilka möjligheter som finns att installera bilbarnstolar av typen i-Size på platser som är
försedda med ISOFIX-fästen som godkänts för i-Size i bilen.
Plats Passagerarens krockkudde
fram i-Size-barnstolar
Rad 1 (a) Passagerarsäte Inaktiverad "OFF"
Ej i-Size
Aktiverad "ON" Ej i-Size
Rad 2 I baksätet bakom förarsätet
i-U
I baksätet bakom
frampassagerarens säte i-U
Mittplats i baksäte i-U
Säkerhet

171

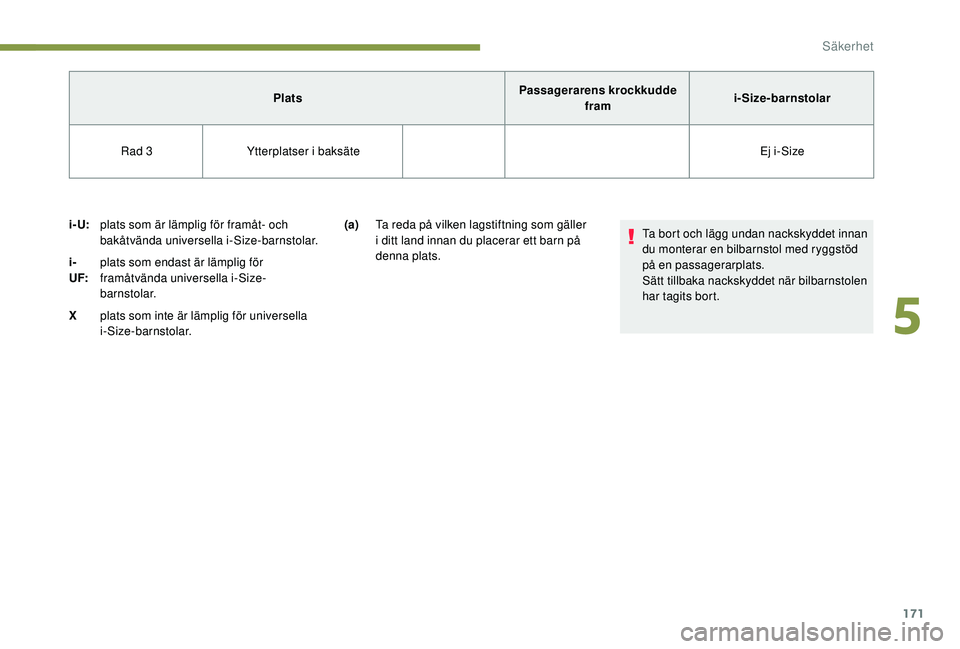

i- U:plats som är lämplig för framåt- och
bakåtvända universella i-Size-barnstolar.
i-
UF: plats som endast är lämplig för
framåtvända universella i-Size-
barnstolar.
X plats som inte är lämplig för universella
i-Size-barnstolar. (a)
Ta reda på vilken lagstiftning som gäller
i ditt land innan du placerar ett barn på
denna plats. Ta bort och lägg undan nackskyddet innan
du monterar en bilbarnstol med ryggstöd
på en passagerarplats.
Sätt tillbaka nackskyddet när bilbarnstolen
har tagits bort.
Plats
Passagerarens krockkudde
fram i-Size-barnstolar
Rad 3 Ytterplatser i baksäte Ej i-Size
5
Säkerhet

172
Felaktig montering av en bilbarnstol i bilen
kan äventyra barnets skydd i händelse av en
kollision.
Kontrollera att det inte är något bilbälte eller
bälteslås under bilbarnstolen eftersom det
kan göra den instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
bilbältet bör du kontrollera att bältet är
ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
I baksätena ska du alltid se till att avståndet
är tillräckligt mellan framsätet och:
-
e
n bilbarnstol monterad i bakåtvänt läge,
-

b
arnets fötter om bilbarnstolen är
monterad i framåtvänt läge.
Skjut fram sätet och fäll vid behov upp dess
ryggstöd.
För en optimal montering av framåtvända
bilbarnstolar bör du kontrollera att barnstolens
ryggstöd ligger an mot eller befinner sig så
nära bilsätets ryggstöd som möjligt.
Råd
Ta bort nackstödet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl undanstoppat
eller fastsatt för att undvika att det för vandlas
till en projektil vid en häftig inbromsning. Sätt
tillbaka nackstödet när bilbarnstolen har tagits
bort. PEUGEOT rekommenderar att man använder
en bälteskudde med ryggstöd som har en
bältesstyrning i axelhöjd.
Av säkerhetsskäl ska du inte lämna:
-

e
tt eller flera barn ensamma i en bil utan
tillsyn,
-

e
tt barn eller ett djur i en bil som står i
solen med stängda fönsterrutor,
-
n

ycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra att bildörrarna
och rutorna i baksätet öppnas av misstag.
Kom ihåg att inte öppna bakrutorna mer än en
tredjedel.
Förse bakrutorna med solskydd, för att
skydda små barn mot solsken.
Bilbarnstol fram
De bestämmelser som gäller vid transport av
barn på frampassagerarens plats är specifika
för varje land. Ta reda på lagstiftningen i det
land där du ska köra.
Koppla bort frampassagerarens krockkudde
så fort en bilbarnstol av bakåtvänd typ
monteras i passagerarsätet fram.
Annars riskerar barnet att skadas allvarligt
eller förolyckas då krockkudden löser ut.
Montering av bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an på rätt
sätt över barnets lår.
Säkerhet

173

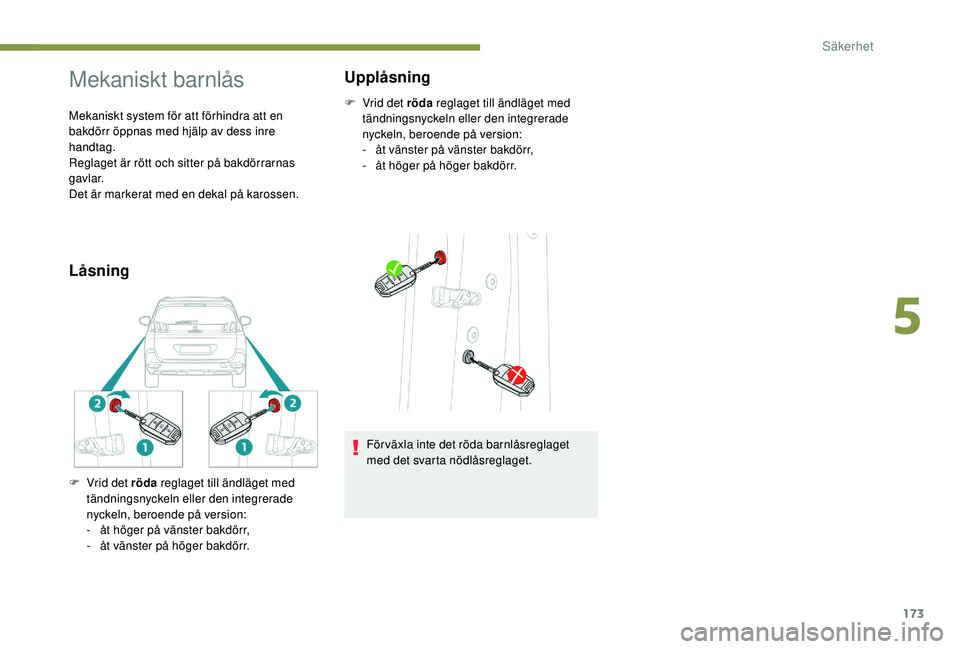

Mekaniskt barnlås
Mekaniskt system för att förhindra att en
bakdörr öppnas med hjälp av dess inre
handtag.
Reglaget är rött och sitter på bakdörrarnas
gavlar.
Det är markerat med en dekal på karossen.
LåsningUpplåsning
F Vrid det röda
reglaget till ändläget med
tändningsnyckeln eller den integrerade
nyckeln, beroende på version:
-

å
t vänster på vänster bakdörr,
-

å
t höger på höger bakdörr.
F

V

rid det röda reglaget till ändläget med
tändningsnyckeln eller den integrerade
nyckeln, beroende på version:
-

å

t höger på vänster bakdörr,
-

å

t vänster på höger bakdörr. Förväxla inte det röda barnlåsreglaget
med det svarta nödlåsreglaget.
5
Säkerhet

174

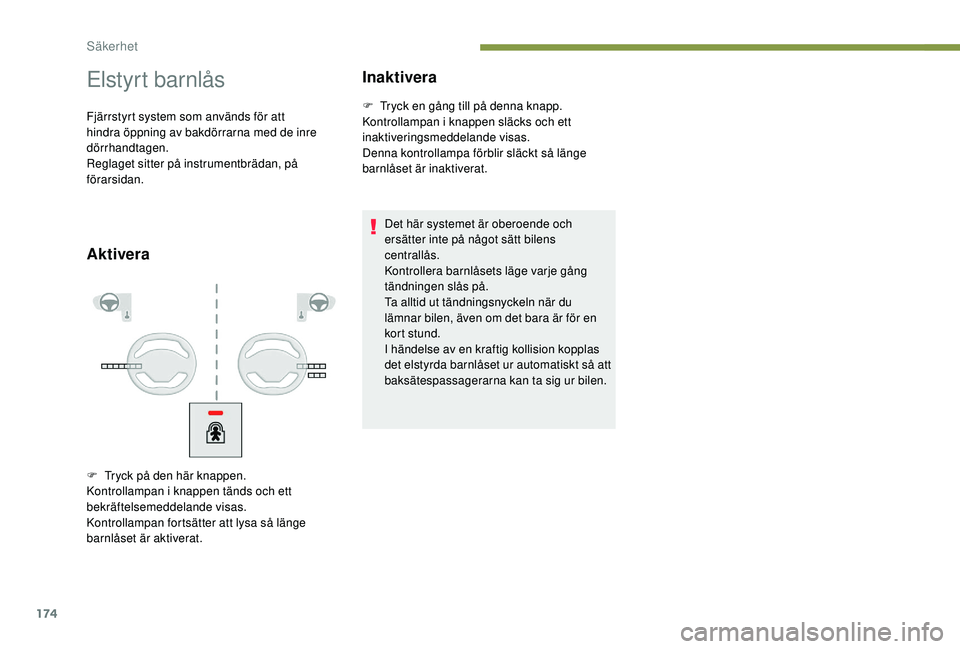

Elstyrt barnlås
Fjärrstyrt system som används för att
hindra öppning av bakdörrarna med de inre
dörrhandtagen.
Reglaget sitter på instrumentbrädan, på
förarsidan.
AktiveraInaktivera
F Tryck en gång till på denna knapp.
Kontrollampan i knappen släcks och ett
inaktiveringsmeddelande visas.
Denna kontrollampa förblir släckt så länge
barnlåset är inaktiverat.
Det här systemet är oberoende och
ersätter inte på något sätt bilens
centrallås.
Kontrollera barnlåsets läge varje gång
tändningen slås på.
Ta alltid ut tändningsnyckeln när du
lämnar bilen, även om det bara är för en
kor t stund.
I händelse av en kraftig kollision kopplas
det elstyrda barnlåset ur automatiskt så att
baksätespassagerarna kan ta sig ur bilen.
F

T

ryck på den här knappen.
Kontrollampan i knappen tänds och ett
bekräftelsemeddelande visas.
Kontrollampan fortsätter att lysa så länge
barnlåset är aktiverat.
