2017 Peugeot 308 Omistajan käsikirja (in Finnish)

255
308_fi_Chap08_En-cas-de-panne_ed01-2016
Asenna osat takaisin päinvastaisessa
järjestyksessä.

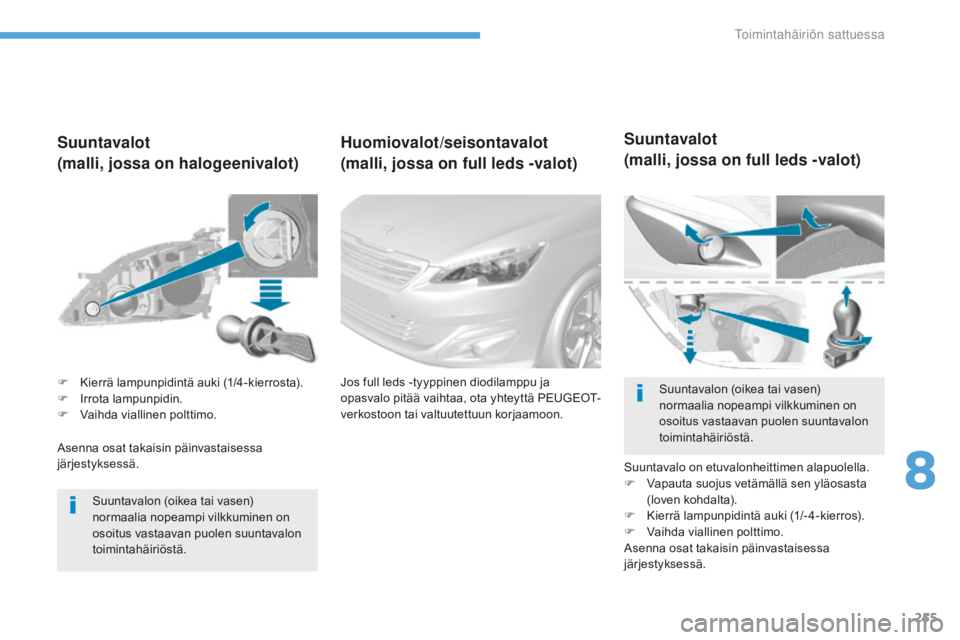

Suuntavalot
(malli, jossa on halogeenivalot)
Suuntavalon (oikea tai vasen)
normaalia nopeampi vilkkuminen on
osoitus vastaavan puolen suuntavalon
toimintahäiriöstä.
Huomiovalot/seisontavalot
(malli, jossa on full leds -valot)
Jos full leds -tyyppinen diodilamppu ja
opasvalo pitää vaihtaa, ota yhteyttä PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Suuntavalot
(malli, jossa on full leds -valot)
Suuntavalo on etuvalonheittimen alapuolella.
F V apauta suojus vetämällä sen yläosasta
(loven kohdalta).
F

K
ierrä lampunpidintä auki (1/- 4-kierros).
F

V
aihda viallinen polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä. Suuntavalon (oikea tai vasen)
normaalia nopeampi vilkkuminen on
osoitus vastaavan puolen suuntavalon
toimintahäiriöstä.
F

K

ierrä lampunpidintä auki (1/4-kierrosta).
F

I

rrota lampunpidin.
F

V

aihda viallinen polttimo.
8
Toimintahäiriön sattuessa

256
308_fi_Chap08_En-cas-de-panne_ed01-2016
Ulkopeileissä olevat sivuvilkut
Lamppujen vaihtaminen on annettava
PEUGEOT-verkoston tai valtuutetun korjaamon
tehtäväksi. LED-loistevalojen vaihtaminen on annettava
PEUGEOT-merkkihuollon tai valtuutetun
korjaamon tehtäväksi.

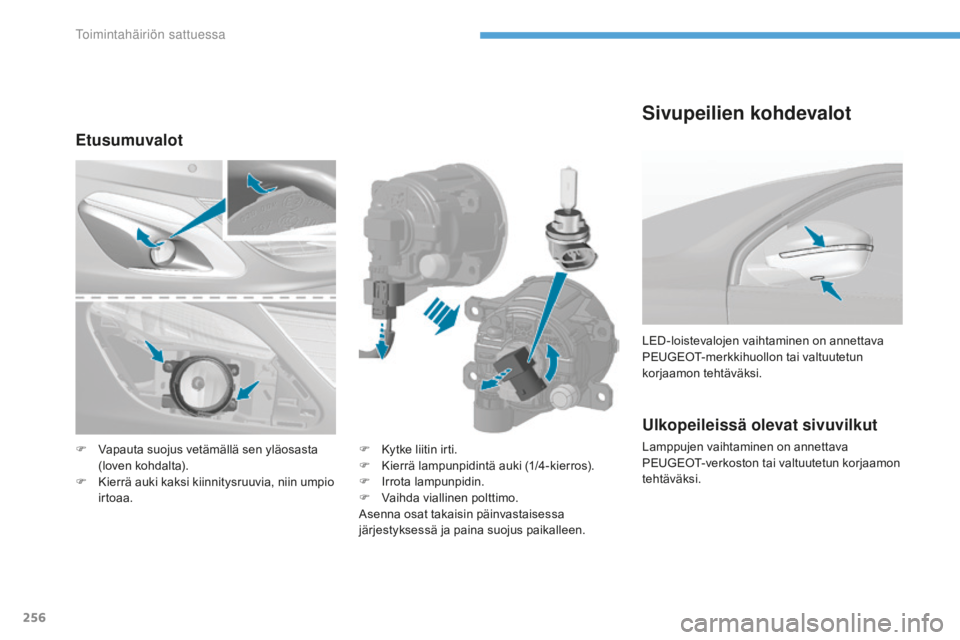

Etusumuvalot
F Vapauta suojus vetämällä sen yläosasta (loven kohdalta).
F

K
ierrä auki kaksi kiinnitysruuvia, niin umpio
irtoaa. F
K ytke liitin irti.
F K ierrä lampunpidintä auki (1/4-kierros).
F

I
rrota lampunpidin.
F

V
aihda viallinen polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä ja paina suojus paikalleen.
Sivupeilien kohdevalot
Toimintahäiriön sattuessa

257
308_fi_Chap08_En-cas-de-panne_ed01-2016
1. Seisontavalot (ledit eli loistediodit)
2. Peruutusvalo (W16W)
3.
S

uuntavalot (PY21W keltainen)
4.
J

arruvalo (ledit eli loistediodit)
5.
T

akasumuvalot (P21W).

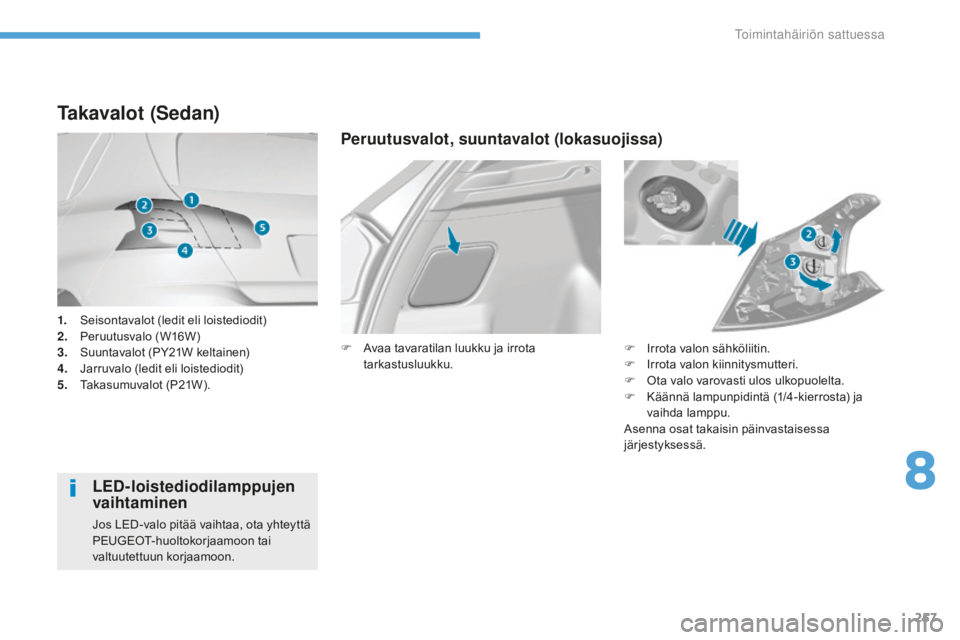

Takavalot (Sedan)
LED-loistediodilamppujen
vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä
PEUGEOT-huoltokorjaamoon tai
valtuutettuun korjaamoon.
Peruutusvalot, suuntavalot (lokasuojissa)
F Irrota valon sähköliitin.
F I rrota valon kiinnitysmutteri.
F

O
ta valo varovasti ulos ulkopuolelta.
F

K
äännä lampunpidintä (1/4-kierrosta) ja
vaihda lamppu.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
F
A
vaa tavaratilan luukku ja irrota
tarkastusluukku.
8
Toimintahäiriön sattuessa

258
308_fi_Chap08_En-cas-de-panne_ed01-2016
F Avaa kaksi tarkistusluukkua (vasemmalla ja oikealla puolella).
F

K
ierrä molemmissa aukoissa olevat ruuvit
auki.
F

P
äästä irti tavaratilan suojaverhoilu, jolloin
pääset käsiksi liittimeen.
F

I
rrota valon sähköliitin.
F

I
rrota valon kiinnitysmutteri.
F

O
ta valo varovasti ulos ulkopuolelta.
F

K
äännä lampunpidintä (1/4-kierrosta) ja
vaihda lamppu.
Asenna osat takaisin päinvastaisessa
järjestyksessä.

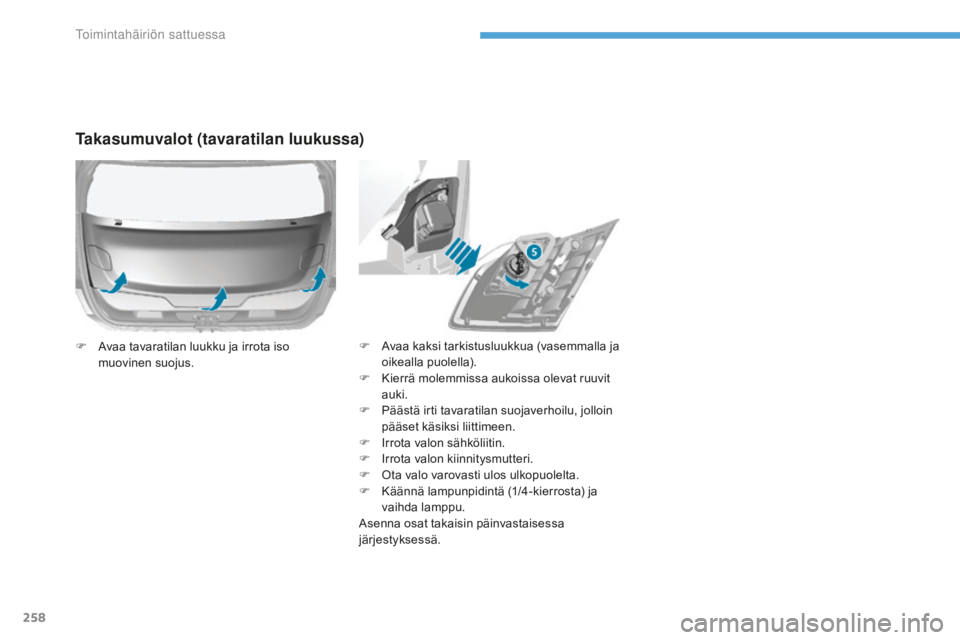

Takasumuvalot (tavaratilan luukussa)
F Avaa tavaratilan luukku ja irrota iso muovinen suojus.
Toimintahäiriön sattuessa

259
308_fi_Chap08_En-cas-de-panne_ed01-2016

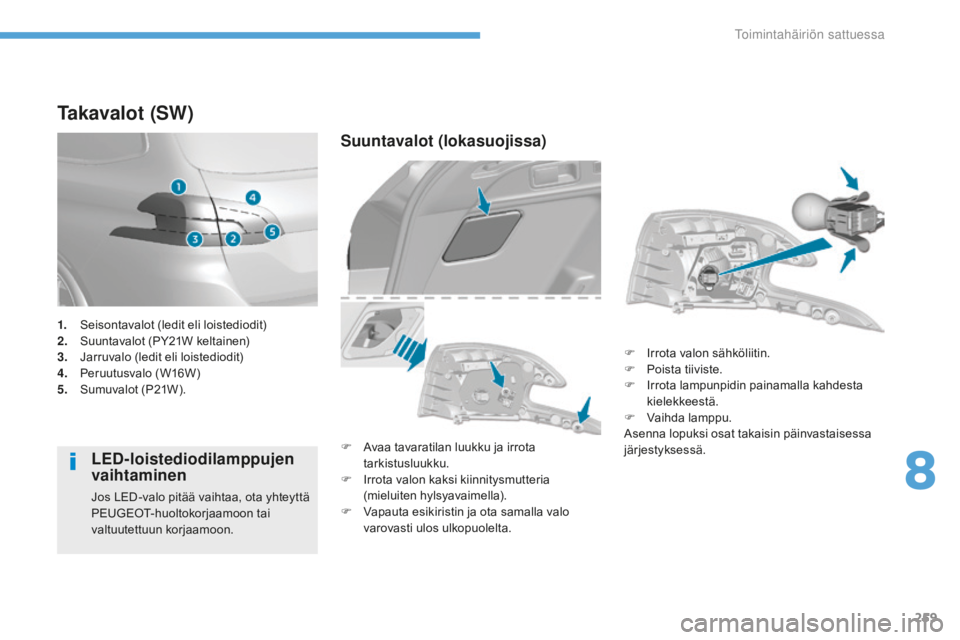

Takavalot (SW)
LED-loistediodilamppujen
vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä
PEUGEOT-huoltokorjaamoon tai
valtuutettuun korjaamoon.
Suuntavalot (lokasuojissa)
F Avaa tavaratilan luukku ja irrota tarkistusluukku.
F

I
rrota valon kaksi kiinnitysmutteria
(mieluiten hylsyavaimella).
F

V
apauta esikiristin ja ota samalla valo
varovasti ulos ulkopuolelta. F

I
rrota valon sähköliitin.
F
P
oista tiiviste.
F
I
rrota lampunpidin painamalla kahdesta
kielekkeestä.
F
V
aihda lamppu.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
1.
Se

isontavalot (ledit eli loistediodit)
2.
S

uuntavalot (PY21W keltainen)
3.
J

arruvalo (ledit eli loistediodit)
4.
Pe

ruutusvalo (W16W)
5.
S

umuvalot (P21W).
8
Toimintahäiriön sattuessa

260
308_fi_Chap08_En-cas-de-panne_ed01-2016

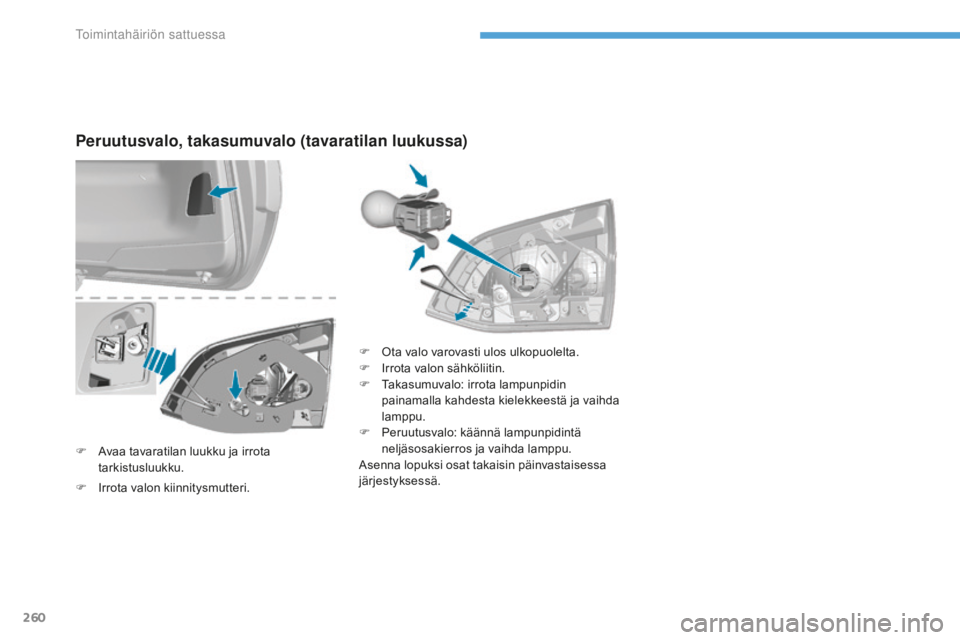

Peruutusvalo, takasumuvalo (tavaratilan luukussa)
F Avaa tavaratilan luukku ja irrota tarkistusluukku. F

O
ta valo varovasti ulos ulkopuolelta.
F
I
rrota valon sähköliitin.
F
T
akasumuvalo: irrota lampunpidin
painamalla kahdesta kielekkeestä ja vaihda
lamppu.
F
P
eruutusvalo: käännä lampunpidintä
neljäsosakierros ja vaihda lamppu.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
F

I
rrota valon kiinnitysmutteri.
Toimintahäiriön sattuessa

261
308_fi_Chap08_En-cas-de-panne_ed01-2016
Kun tämäntyyppinen valo on vaihdettava, ota
yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.

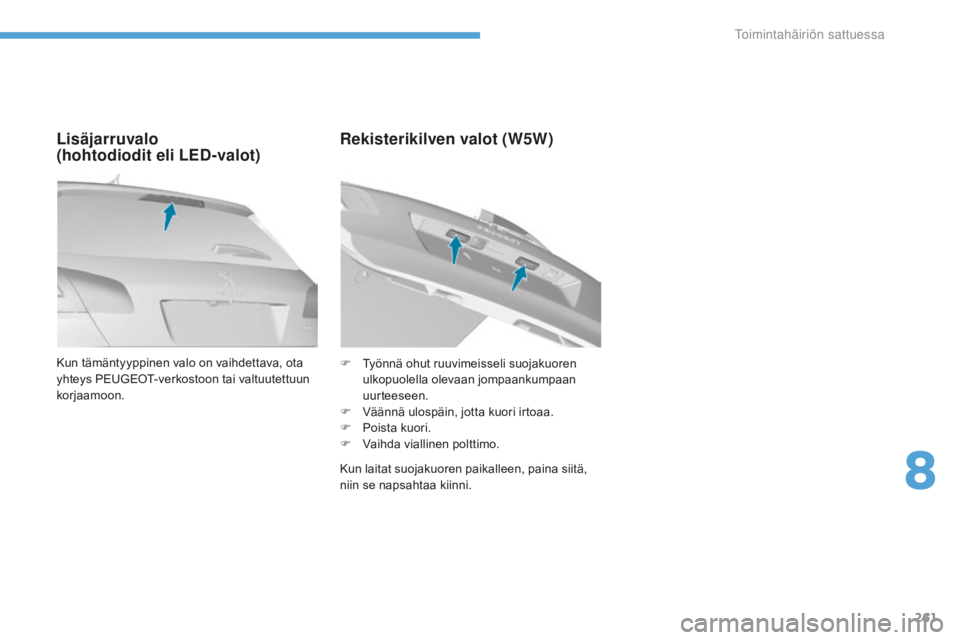

Lisäjarruvalo
(hohtodiodit eli LED-valot)Rekisterikilven valot (W5W)
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni. F
T
yönnä ohut ruuvimeisseli suojakuoren
ulkopuolella olevaan jompaankumpaan
uurteeseen.
F
V
äännä ulospäin, jotta kuori irtoaa.
F
P
oista kuori.
F
V
aihda viallinen polttimo.
8
Toimintahäiriön sattuessa

262
308_fi_Chap08_En-cas-de-panne_ed01-2016
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
F

I
rrota kansi kokonaan ja käännä se.
Työkalujen esille ottaminen
Ennen sulakkeen vaihtamista uuteen on
ehdottomasti:
F
e
tsittävä vian syy ja korjattava se,
F

s
ammutettava kaikki sähköä kuluttavat
laitteet,
F

p
ysäytettävä auto ja katkaistava virta,
F

p
aikannettava viallinen sulake seuraavilla
sivuilla esitettyjen sulaketaulukoiden ja
kuvien avulla.

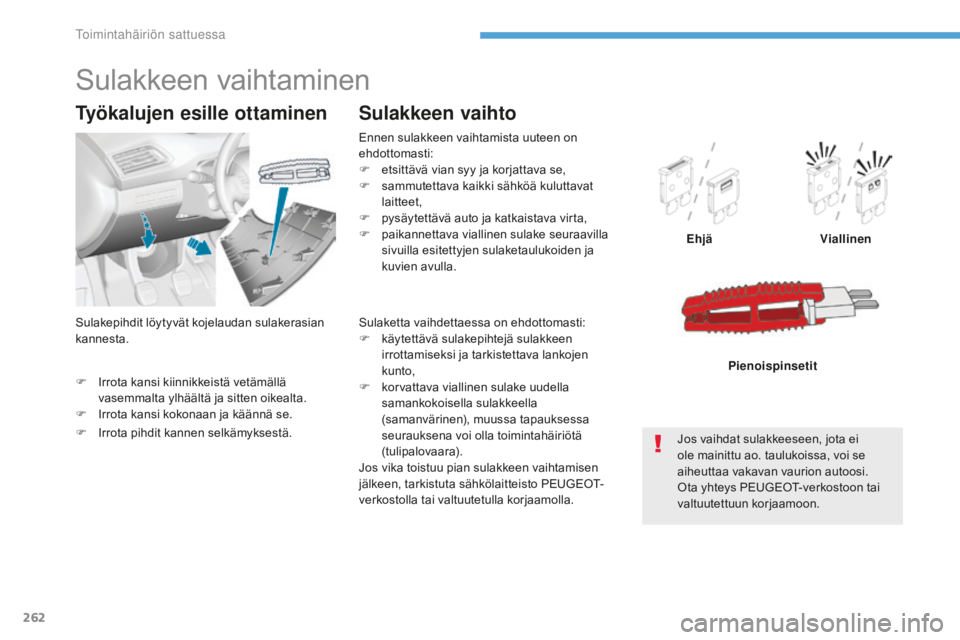

Sulakkeen vaihto
Ehjä Viallinen
Jos vaihdat sulakkeeseen, jota ei
ole mainittu ao. taulukoissa, voi se
aiheuttaa vakavan vaurion autoosi.
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon. Pienoispinsetit
Sulakkeen vaihtaminen
Sulaketta vaihdettaessa on ehdottomasti:
F
k äytettävä sulakepihtejä sulakkeen
irrottamiseksi ja tarkistettava lankojen
kunto,
F

k
orvattava viallinen sulake uudella
samankokoisella sulakkeella
(samanvärinen), muussa tapauksessa
seurauksena voi olla toimintahäiriötä
(tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT-
verkostolla tai valtuutetulla korjaamolla.
F

I

rrota pihdit kannen selkämyksestä.
Sulakepihdit löytyvät kojelaudan sulakerasian
kannesta.
Toimintahäiriön sattuessa
