2017 OPEL ZAFIRA C Manuel d'utilisation (in French)

Soins du véhicule27111. Aligner le trou de valve de l'enjo‐liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
12. Poser le couvercle du point de levage par cric.
13. Ranger la roue remplacée 3 271,
l'outillage du véhicule 3 257 et
l'adaptateur des écrous de
blocage des roues 3 71.
14. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.Position de levage pour pont
élévateur
Position du bras arrière du pont
élévateur centrée sous le creux du
seuil.
Position du bras avant du pont éléva‐ teur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 265.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.

272Soins du véhiculeLa roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
La roue de secours se trouve dans
une niche sous le plancher du
véhicule.
1. Ouvrir le compartiment de range‐ ment dans le coffre 3 257.
2. Retirer les deux chapeaux qui recouvrent les boulons hexago‐
naux.3. Poser la clé de roue sur un boulon
hexagonal et la tourner dans le
sens anti-horaire jusqu'à ce
qu'une certaine résistance soit
ressentie.
4. Procéder de la même manière avec l'autre boulon hexagonal.5. Lever le support de roue desecours et ouvrir les deux verrous
à crochet.
6. Abaisser le support de roue de secours.

Soins du véhicule2737. Décrocher le câble de sécurité.
8. Baisser complètement le supportet retirer la roue de secours.
9. Changer la roue. La roue endommagée doit être
fixée dans le coffre, voir ci-
dessous.
10. Soulever le support de la roue de secours vide et accrocher le câble
de sécurité.
11. Lever davantage le support de roue de secours et engager les
deux verrous. Les côtés ouverts
des verrous doivent être dirigés
dans le sens du déplacement.
12. Fermer le support de roue de secours vide en tournant les deuxboulons à tête hexagonale dans le
sens horaire à l'aide de la clé de roue.
13. Poser les chapeaux sur les deux boulons hexagonaux.
14. Ranger la clé à roue et le cric dans
le rangement, sur l'avant du
hayon.
15. Fermer le couvercle du comparti‐ ment de rangement.
Lors du rangement de la roue de
secours dans le support de roue de
secours, il est à noter que la roue est
positionnée avec la valve de pneu au-
dessus du renfoncement du support
de roue.
Rangement d'une roue de plein
format endommagée dans le
coffre
Le support de roue de secours n'est
pas conçu pour une autre taille de
roue que celle de la roue de secours.Une roue endommagée plus large
que la roue de secours doit être
rangée dans le coffre et fixée par une
sangle. Outillage de bord 3 257.
Les sièges de la troisième rangée
doivent être rabattus 3 84.
1. Placer la roue contre la paroi gauche du coffre.
2. Placer l'extrémité libre de la sangle à travers l'anneau d'arri‐
mage avant du côté gauche.
3. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment à l'anneau d'arrimage.

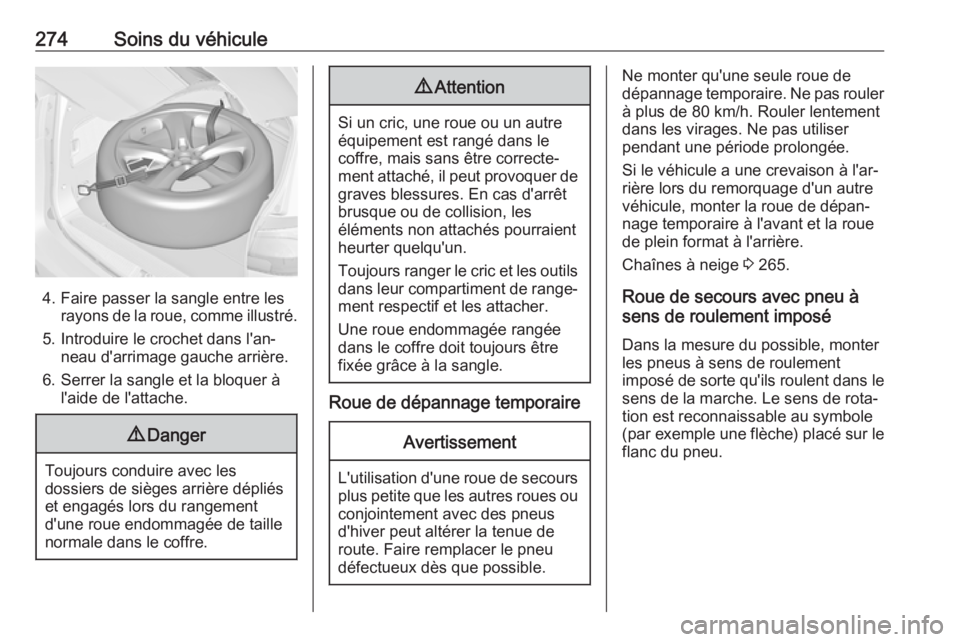

274Soins du véhicule
4. Faire passer la sangle entre lesrayons de la roue, comme illustré.
5. Introduire le crochet dans l'an‐ neau d'arrimage gauche arrière.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Danger
Toujours conduire avec les
dossiers de sièges arrière dépliés et engagés lors du rangement
d'une roue endommagée de taille
normale dans le coffre.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à la sangle.
Roue de dépannage temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si le véhicule a une crevaison à l'ar‐
rière lors du remorquage d'un autre
véhicule, monter la roue de dépan‐
nage temporaire à l'avant et la roue
de plein format à l'arrière.
Chaînes à neige 3 265.
Roue de secours avec pneu à sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement
imposé de sorte qu'ils roulent dans le
sens de la marche. Le sens de rota‐
tion est reconnaissable au symbole
(par exemple une flèche) placé sur le
flanc du pneu.

Soins du véhicule275En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie est déchargée,
démarrer le moteur à l'aide de câbles
auxiliaires de démarrage et de la
batterie d'un autre véhicule.
Ne jamais démarrer à l'aide d'un char‐
geur rapide.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 Volt). Sa capacité
(Ah) ne doit pas être trop infé‐
rieure à celle de la batterie de
véhicule déchargée.

276Soins du véhicule● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur la batterie.
● Veiller à ce que les pinces- crocodiles des câbles auxiliaires
de démarrage ne se touchent
pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir le capuchon de protection de la borne positive de votre
véhicule dans le compartiment
moteur et de la batterie de
démarrage de véhicule.Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Brancher l'autre extrémité du câble noir au point de masse de
votre véhicule dans le comparti‐
ment moteur.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.

Soins du véhicule2773. Faire tourner les deux moteurspendant environ trois minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Détacher le capuchon en bas et l'en‐
lever par le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 257.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Boîte de vitesses au point mort
(neutre).

278Soins du véhiculeAvertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Véhicules avec boîte automatique : Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 80 km/h et
une distance de 100 km. Dans tous
les autres cas et quand la boîte de
vitesses est défaillante, l'essieu avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le bas du capuchon et le
refermer.
Remorquage d'un autre
véhicule
Insérer un tournevis dans la fente sur
le bord bas courbe du capuchon.
Dégager le capuchon en enfonçant avec précaution le tournevis vers lebas. Pour éviter tout dégât, il est
recommandé de placer un chiffon
entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 257.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
