Soins du véhicule255N°Circuit électrique1Régulateur de vitesse/Limiteur
de vitesse/Régulateur de vitesse
adaptatif/Commandes au volant2Éclairage extérieur/Module
confort-commodité3Éclairage extérieur/Module
confort-commodité4Infotainment System5Infotainment System/Instru‐
ments6Prise de courant/Allume-cigares7Prise de courant8Feu de croisement gauche/
Module confort-commodité9Feu de croisement droit/Module
confort-commodité/Module
d'airbag10Serrures de porte/Module
confort-commodité11Soufflerie12–N°Circuit électrique13–14Connecteur de diagnostic15Airbag16Prise de courant17Système de climatisation18Logistique19Module de commande de carros‐ serie20Module de commande de carros‐ serie21Groupe d'instruments du tableau
de bord/Système antivol22Capteur d'allumage23Module de commande de carros‐ serie24Module de commande de carros‐serie25–26–Boîte à fusibles du coffre
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un cache.
Enlever le cache.

256Soins du véhicule
Si le véhicule est doté d'un kit de
réparation des pneus, retirer la boîte
complète.
Affectations de fusiblesN°Circuit électrique1–2Sortie pour remorque3Aide au stationnement4Système de réduction cataly‐
tique sélective5–6–7Siège électrique8–9Système de réduction cataly‐
tique sélective10Capteur d'oxyde d'azote11Module de remorque/Prise de
remorque12Module de remorque13Sortie pour remorque14–15–

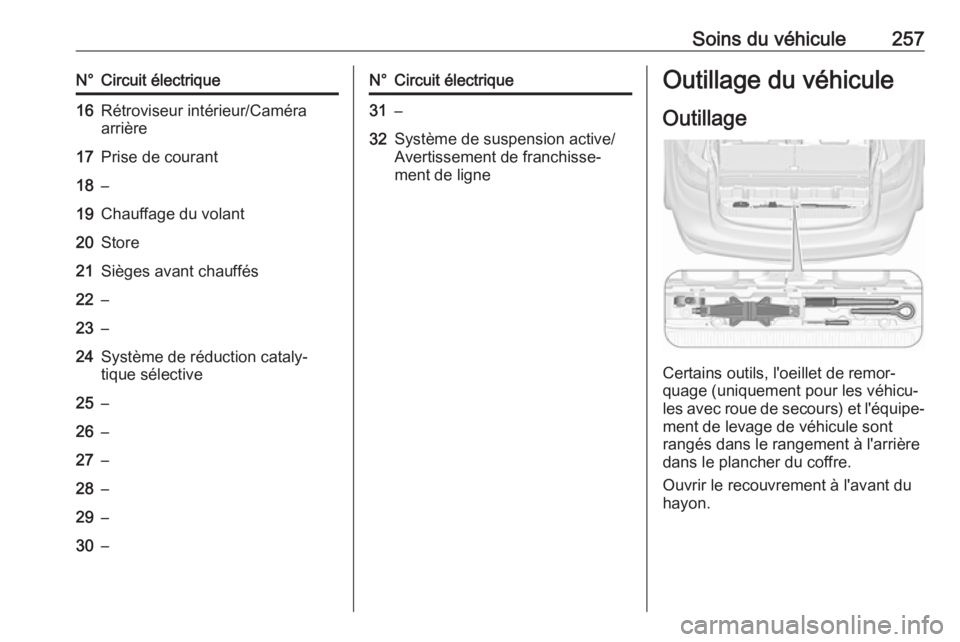

Soins du véhicule257N°Circuit électrique16Rétroviseur intérieur/Caméra
arrière17Prise de courant18–19Chauffage du volant20Store21Sièges avant chauffés22–23–24Système de réduction cataly‐
tique sélective25–26–27–28–29–30–N°Circuit électrique31–32Système de suspension active/
Avertissement de franchisse‐
ment de ligneOutillage du véhicule
Outillage
Certains outils, l'oeillet de remor‐
quage (uniquement pour les véhicu‐
les avec roue de secours) et l'équipe‐ ment de levage de véhicule sont
rangés dans le rangement à l'arrière dans le plancher du coffre.
Ouvrir le recouvrement à l'avant du hayon.

258Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient doncêtre montés sur toutes les roues.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 298.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.Désignations des pneus
Par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : radialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse
maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 294.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable au symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.
Dévisser le capuchon de la valve.

Soins du véhicule259
Pression de gonflage 3 298.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche ou droit avant
indique l'équipement pneumatique
d'origine du véhicule et les pressions
de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus
correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 292.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 298.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule avec système de surveillance de la
pression des pneus, couper le

260Soins du véhiculecontact. Après avoir réglé la pressiondes pneus, enclencher l'allumage et
sélectionner le réglage approprié sur
la page Charge des pneus du centre
d'informations du conducteur 3 125.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐ fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi
indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐
prété comme le signe d'une fuite d'air.Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation du type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le centre d'informations du
conducteur.
Sélectionner le menu grâce aux
boutons situés sur le levier de cligno‐
tant.

Soins du véhicule261
Sélectionner la page Pression des
pneus sous la rubrique Menu
informations véhicule ? 3 125.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐
pondant dans le centre d'informations du conducteur.
Le système prend en compte la
température des pneus pour les aver‐
tissements.
En cas de détection de basse pres‐
sion de pneu, cet état est indiqué par
le témoin w 3 122.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 298.
Si w clignote pendant
60-90 secondes puis s'allume en permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre
d'informations du conducteur.
Pendant ce temps, le symbole w peut
s'allumer.
Si w s'allume à des températures plus
basses et s'éteint après quelques
instants de conduite, cela peut indi‐
quer un état imminent de basse pres‐ sion de pneu. Vérifier la pression des
pneus.
Messages du véhicule 3 132.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est
pas équipée de capteurs de pression. Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces roues. Le témoin w
s'allume. Le système reste opération‐
nel pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐ troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes

262Soins du véhiculeidentiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser : remplacer l'obus de valve et
le joint d'étanchéité. Pour le capteur à clipser : remplacer l'intégralité du
corps de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 298, puis sélectionner
le réglage approprié dans le menu
Charge des pneus du centre d'infor‐
mations du conducteur 3 125. Ce
réglage est la référence pour les aver‐
tissements de pression des pneus.
Le menu Charge de pneus s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement estactionné. Sur les véhicules dotés
d'une boîte automatique, le levier
sélecteur doit être en position P.
Sélectionner la page Charge des
pneus sous la rubrique Menu
informations véhicule ? dans le
centre d'informations du conducteur 3 125.
Sélectionner : ● Léger pour une pression de
confort jusqu'à 3 personnes.
● Eco pour une pression Eco
jusqu'à 3 personnes.
● Max pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle
position des roues après une permu‐
tation des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de
correspondance des capteurs de
pression des pneus doit également
être effectué après avoir remplacé
une roue de secours par une roue de
route contenant le capteur de pres‐
sion du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent s'éteindre lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Le
