2017 OPEL ZAFIRA C Manuel d'utilisation (in French)

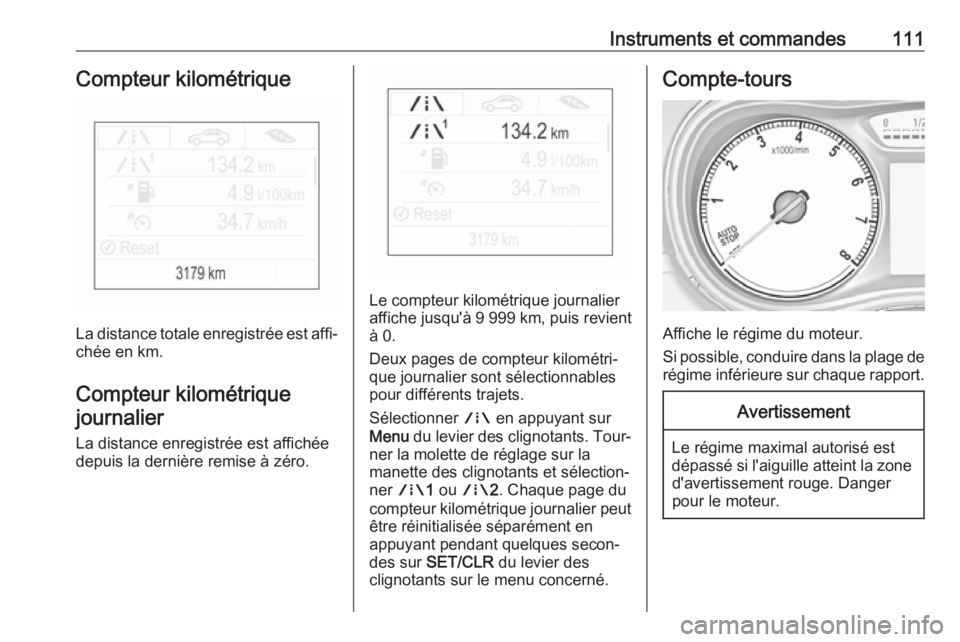

Instruments et commandes111Compteur kilométrique
La distance totale enregistrée est affi‐
chée en km.
Compteur kilométriquejournalier
La distance enregistrée est affichée depuis la dernière remise à zéro.
Le compteur kilométrique journalier affiche jusqu'à 9 999 km, puis revient
à 0.
Deux pages de compteur kilométri‐
que journalier sont sélectionnables
pour différents trajets.
Sélectionner ; en appuyant sur
Menu du levier des clignotants. Tour‐
ner la molette de réglage sur la
manette des clignotants et sélection‐
ner ; 1 ou ; 2. Chaque page du
compteur kilométrique journalier peut être réinitialisée séparément en
appuyant pendant quelques secon‐ des sur SET/CLR du levier des
clignotants sur le menu concerné.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

112Instruments et commandesJauge à carburant
Affiche le niveau de carburant ou la
quantité de gaz (GPL ou GNC) dans
le réservoir en fonction du mode de
fonctionnement.
Le nombre de DEL affiché indique le
niveau du réservoir de carburant
correspondant. 8 DEL signifie que le
réservoir de carburant est plein.
Durant le fonctionnement au gaz, le niveau dans le réservoir de gaz est
affiché.
Indication de niveau bas
Une DEL restante allumée en blanc
indique que le niveau de carburant est bas.
Si la DEL passe au rouge et Y s'al‐
lume en jaune, refaire le plein de
carburant prochainement.
Si la DEL s'allume en rouge et Y
clignote en jaune, refaire immédiate‐
ment le plein.
Ne jamais rouler jusqu'à ce que le
réservoir de carburant soit vide.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage
de carburant.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐
voir de carburant.
Durant le fonctionnement au gaz, le
système passe automatiquement en
mode de fonctionnement à l'essence
quand les réservoirs de gaz sont
vides 3 112.Bouton de sélection de
carburant
Fonctionnement au gaz naturel,
GNC
Appuyer sur Y pour permuter entre
fonctionnements à l'essence ou au gaz naturel. La LED 1 indique le
mode de fonctionnement en cours.
1 arrêt:fonctionnement au gaz
naturel1 allumé:fonctionnement à l'es‐
sence1 clignote:aucune commutation
n'est possible, un type
de carburant est vide

Instruments et commandes113Dès que le réservoir de gaz naturel
est vide, le mode essence est sélec‐
tionné jusqu'à ce que le contact soit
coupé.
Carburant pour fonctionnement au
gaz naturel 3 218.
Fonctionnement au gaz liquéfié,
GPL
Appuyer sur LPG pour permuter entre
fonctionnements à l'essence ou au
gaz de pétrole liquéfié. La LED 1
indique le mode de fonctionnement en cours.
1 arrêt:fonctionnement à l'es‐
sence1 clignote:contrôle des condi‐
tions du passage du
fonctionnement au
carburant à celui au
gaz de pétrole liquéfié.
S'allume si les condi‐
tions sont remplies.1 allumé:fonctionnement au
gaz de pétrole liquéfié1 clignote
5 fois puis
s'éteint:le réservoir de gaz de
pétrole liquéfié est
vide ou le système de
gaz liquide est défec‐
tueux. Un message
d'avertissement est
affiché au centre d'in‐
formations du conduc‐
teur.
Dès que le réservoir de gaz de pétrole
liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact
soit coupé.
Carburant pour utilisation au gaz
liquéfié 3 219.
Jauge de température de
liquide de refroidissementdu moteur
Le nombre de DEL affichées indique
la température du liquide de refroidis‐ sement.
jusqu'à 3 DEL:le moteur n'a pas
encore atteint sa
température de
fonctionnementde 4 à 6 DEL:température de
fonctionnement
normaleplus de 6 DEL:température trop
élevée

114Instruments et commandesAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 125.
Sélectionner le menu d'informations
du véhicule ? en appuyant sur
MENU du levier des clignotants.
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
La durée de vie restante de l'huile est indiquée en pourcentage.
Réinitialisation Appuyer sur SET/CLR au niveau de
la manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le contact doit être mis, mais le moteur arrêté.
Pour garantir son fonctionnement
correct, le système doit être réinitia‐
lisé à chaque vidange d'huile moteur. Prendre contact avec un atelier.
Entretien suivant
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire
apparaît dans le centre d'informations
du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans

Instruments et commandes115un délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).
Informations sur le service 3 283.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. L'emplace‐
ment des témoins peut varier en fonc‐
tion de l'équipement. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:Danger, rappel importantjaune:Avertissement, instruction,
défaillancevert:Confirmation de mise en
marchebleu:Confirmation de mise en
marcheblanc:Confirmation de mise en
marche

116Instruments et commandesTémoins du combiné d'instruments

Instruments et commandes117Vue d'ensembleOClignotants 3 117XRappel de ceinture de sécurité
3 118vAirbags et rétracteurs de cein‐
ture 3 118VDésactivation d'airbag 3 119pSystème de charge 3 119ZTémoin de dysfonctionnement
3 119RSystème de freinage et d'em‐
brayage 3 120mFrein de stationnement élec‐
trique 3 120jDéfaillance du frein de station‐
nement électrique 3 120-Actionner la pédale 3 120uAntiblocage de sécurité (ABS)
3 121RChangement de rapport 3 121EDistance de suivi 3 121cDirection assistée 3 121)Avertissement de franchisse‐
ment de ligne 3 121nElectronic Stability Control
désactivé 3 121bElectronic Stability Control et
système antipatinage 3 122kSystème antipatinage désactivé
3 122!Préchauffage 3 122%Filtre à particules pour diesel
3 122YAdBlue 3 122wSystème de surveillance de la
pression des pneus 3 122IPression de l'huile moteur
3 123YNiveau bas de carburant 3 123dBlocage du démarrage 3 1238Éclairage extérieur 3 123CFeux de route 3 123fFeux de route automatiques
3 124fPhares à DEL 3 146>Antibrouillard 3 124rFeu antibrouillard arrière 3 124mRégulateur de vitesse 3 124 /
Régulateur de vitesse adaptatif
3 124CRégulateur de vitesse adaptatif
3 124AVéhicule détecté à l'avant
3 124LLimiteur de vitesse 3 125LAssistant de détection des
panneaux routiers 3 125hPorte ouverte 3 125
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.

118Instruments et commandesClignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une
ampoule de clignotant de remorque.
Remplacement des ampoules
3 243, fusibles 3 250.
Clignotants 3 148.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège du conducteur ou le
siège passager avant s'allume ou
clignote rouge dans le combiné d'ins‐
truments.
Allumé
Après avoir mis le contact, jusqu'à ce que la ceinture soit bouclée.Clignotement
Après avoir démarré le moteur,
pendant 100 secondes maximum, jusqu'à ce que la ceinture soit
bouclée.
Attacher la ceinture de sécurité 3 54.
Statut de ceinture de sécurité des
sièges arrière
X s'allume ou clignote en blanc ou
gris dans le centre d'informations du
conducteur, après le démarrage du
moteur.
S'allume en blanc
La ceinture de sécurité est détachée.
Allumé en gris
La ceinture de sécurité a été atta‐
chée.
Clignote en blanc ou gris
La ceinture de sécurité attachée a été détachée.
Attacher la ceinture de sécurité 3 54.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ quatre
secondes. S'il ne s'allume pas, s'il ne
s'éteint pas après quatre secondes
ou s'il s'allume en roulant, le système d'airbag présente une défaillance.
Prendre contact avec un atelier. Les airbags et les rétracteurs de ceinturepeuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.
