Rangement79
2. Fixer l'étrier de montage le pluscourt sur le cadre de vélo. Tourner
le bouton molette dans le sens
horaire pour le fixer.
3. Attacher les deux roues du vélo aux logements de roue en utilisantles dispositifs de retenue par
sangle.
4. Vérifier que le vélo est bien fixé.Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins
de 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
Fixation de l'adaptateur
Lors du transport de plus de deux
vélos, l'adaptateur doit être fixé avant
que le second vélo ne soit fixé.
1. Attacher l'adaptateur sur le système de transport arrière
comme illustré.
2. Tourner le levier (1) vers l'avant et
le maintenir, abaisser alors
l'adaptateur (2) sur l'arrière.
3. Relâcher le levier et vérifier que l'adaptateur est correctement
engagé.

80Rangement
4. Passer la sangle attachée àl'adaptateur sous le levier pour
faire revenir le système de trans‐
port arrière. Attacher la sangle.
Fixation de vélos supplémentaires
La fixation de vélos supplémentaires
est faite de la même manière que
pour le premier vélo. Certaines
étapes supplémentaires doivent être
prises en considération :
1. Avant de poser le vélo, toujours déplier les passages de roue pour
poser le vélo suivant, si besoin
est.
2. Faire toujours tourner les pédales
dans une position appropriée
avant de poser le vélo.
3. Positionner les vélos sur le système de transport arrière en
les alignant en alternance vers la
gauche ou la droite.
4. Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des
vélos ne doivent pas se toucher.
5. Attacher les vélos avec les étriers
de montage et les dispositifs de
retenue par sangle comme cela
est décrit pour le premier vélo.
L'étrier de montage devrait être
fixé en parallèle.
Utiliser l'étrier de montage long pour fixer le deuxième vélo sur le
porte-vélo.
Utiliser l'étrier de montage le plus
long pour fixer le troisième vélo
sur le porte-vélo.
Utiliser l'étrier de montage court
pour fixer le quatrième vélo.
L'étrier doit être fixé entre les
cadres du troisième et quatrième
vélos.

Rangement81
6. En plus, attacher les deux rouesdu quatrième vélo aux logements
de roue en utilisant les sangles de serrage.
Il est recommandé de fixer un signal
avertisseur sur le vélo le plus à l'ar‐
rière pour augmenter la visibilité.
Rabattre le système de transport
arrière vers l'arrière
Le système de transport arrière peut
être rabattu vers l'arrière pour accé‐
der au coffre.
● Sans l'adaptateur attaché :
Pousser le levier (1) pour désen‐
gager et le maintenir.
Tirer vers l'arrière le porte-vélo
(2) pour plier le système de trans‐
port arrière.
● Avec l'adaptateur attaché :
9 Attention
Faire attention de désengager le
système de transport arrière, car il basculera vers l'arrière. Risque de
blessure.
Maintenir le cadre (1) du vélo le
plus en arrière avec une main et
tirer sur la boucle (2) pour la désengager.
Maintenir le vélo le plus en arrière
avec les deux mains et rabattre
vers l'arrière le système de trans‐ port arrière.
Pour augmenter la visibilité, les feux
arrière sont allumés lorsque le
système de transport arrière est
replié.

82Rangement9Attention
Lors du rabattement du système
de transport arrière de nouveau
vers l'avant, faire attention que le
système soit correctement
verrouillé.
Retrait des vélos
Détacher les sangles des pneus du
vélo.
Tourner le bouton molette dans le
sens anti-horaire et déposer les
étriers de montage.
Dépose de l'adaptateur
Détacher l'adaptateur avant de retirer le dernier vélo restant sur le système
de transport arrière.
1. Replier les logements de roue.
2. Dégrafer la sangle.
3. Tourner le levier (1) vers l'avant et
le maintenir.
4. Soulever l'adaptateur (2) sur l'ar‐ rière et le retirer.
Démontage du porte-vélo
Disposer les étriers de montage
conformément à l'illustration.
Tourner la poignée (1) vers l'avant
pour désengager et soulever le porte-
vélo (2).

Rangement83

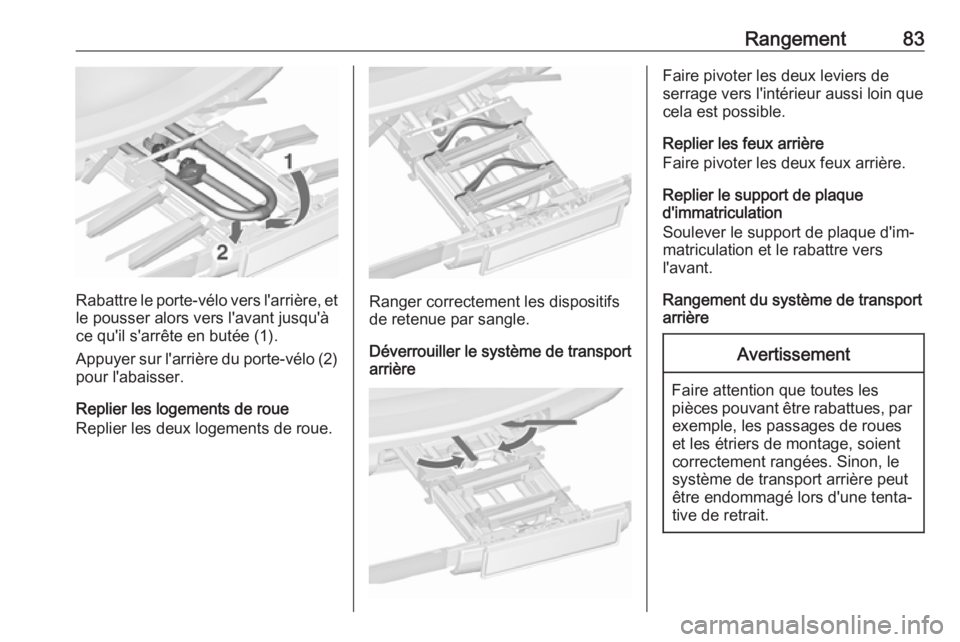

Rabattre le porte-vélo vers l'arrière, et
le pousser alors vers l'avant jusqu'à
ce qu'il s'arrête en butée (1).
Appuyer sur l'arrière du porte-vélo (2) pour l'abaisser.
Replier les logements de roue
Replier les deux logements de roue.Ranger correctement les dispositifs
de retenue par sangle.
Déverrouiller le système de transport
arrière
Faire pivoter les deux leviers de
serrage vers l'intérieur aussi loin que
cela est possible.
Replier les feux arrière
Faire pivoter les deux feux arrière.
Replier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers
l'avant.
Rangement du système de transport
arrièreAvertissement
Faire attention que toutes les
pièces pouvant être rabattues, par exemple, les passages de roues
et les étriers de montage, soient
correctement rangées. Sinon, le
système de transport arrière peut
être endommagé lors d'une tenta‐
tive de retrait.

84Rangement
Pousser le levier de déverrouillage
vers le haut et le tenir. Soulever légè‐ rement le système de transport
arrière et le pousser dans le pare-
chocs jusqu'à ce qu'il s'enclique.
La manette de déblocage doit revenir
dans sa position de départ.
9 Attention
Si le système ne peut pas être
correctement engagé, prendre
contact avec un atelier.
Coffre
Les sièges de la troisième rangée peuvent être rabattus séparément
dans le plancher du véhicule. Les
dossiers de sièges de la deuxième
rangée peuvent être rabattus vers
l'avant séparément. Le dossier du
siège du passage peut également
être rabattu.
Ainsi un compartiment de charge‐
ment plat est créé si tous les dossiers et toutes les assises des sièges
arrière et le dossier du siège passa‐
ger sont rabattus. En fonction du
chargement, il est possible de rabat‐
tre uniquement un seul siège ou les
dossiers.
Recouvrement des rangements dans
le plancher arrière 3 89.9 Attention
Lorsque les sièges ou les dossiers
sont en train d'être réglés ou rabat‐ tus, garder les mains et les pieds
à l'écart du mouvement des sièges
ou dossiers.
Ne jamais ranger d'objets sous les sièges.
Conduire uniquement avec les
sièges et les dossiers encliquetés.Avertissement
Avant de mettre les sièges en
place ou avant de les rabattre,
tous les composants doivent être
retirés des rails latéraux et des
anneaux d'arrimage.
Les anneaux d'arrimage doivent
être rangés.

Rangement85Rabattement des sièges de la
troisième rangée
● Enfoncer l'appuie-tête en appuyant sur le verrou 3 37.
● Insérer le verrou plat de la cein‐
ture de sécurité de chaque côté
dans la pochette intégrée à la
ceinture.
● Tirer sur la boucle inférieure et faire basculer en même temps
vers l'avant le dossier du siège
jusqu'à ce que le siège soit
abaissé dans le plancher du
véhicule.
● Poser le tapis de sol intérieur 3 89 et le couvercle du coffre
3 87 si besoin est.
Redresser les sièges
Tirer le siège par la boucle supé‐
rieure, le rabattre et laisser le siège
s'encliqueter dans la position droite.
Rabattement des dossiers de
sièges de la deuxième rangée
● Si nécessaire, enlever le cache-bagages 3 87.
● Enfoncer les appuie-têtes en appuyant sur le verrou 3 37.
● Déplacer le siège du passager avant dans une position pour
éviter tout contact avec les
appuis-tête des dossiers rabat‐
tus.
● Tirer sur la boucle et rabattre le dossier sur l'assise de siège.

86RangementAvertissement
●Ne pas replier les dossiers lors‐
que les sièges sont en position de siège lounge 3 46.
● Ne pas relâcher la manette de déverrouillage de la fonction
d'entrée facile lorsque le
dossier est rabattu.
Les sièges pourraient être endom‐ magés.
● Une autre solution est de tirer sur
la boucle et de régler le dossier
en position verticale comme une
position cargo.
9 Attention
Utiliser la position verticale des
dossiers uniquement pour
augmenter le volume de l'espace
bagage et non pas comme une
position d'assise.
Rabattement du dossier
Remonter le dossier en position verti‐
cale. Régler l'inclinaison en tirant sur
la boucle.
Vérifier que toutes les positions sont
correctement encliquetées.
9 Attention
Ne jamais conduire la voiture si les
dossiers ne sont pas correctement verrouillés en position car cela
accroît le risque de blessure ou de
dégât au chargement ou au
véhicule en cas de freinage brus‐ que ou de collision.
Rangement à l'arrière
Des étagères de rangements sont
disposées des deux côtés du coffre.
Pour ouvrir, dégager le couvercle
dans la garniture latérale et l'enlever.
