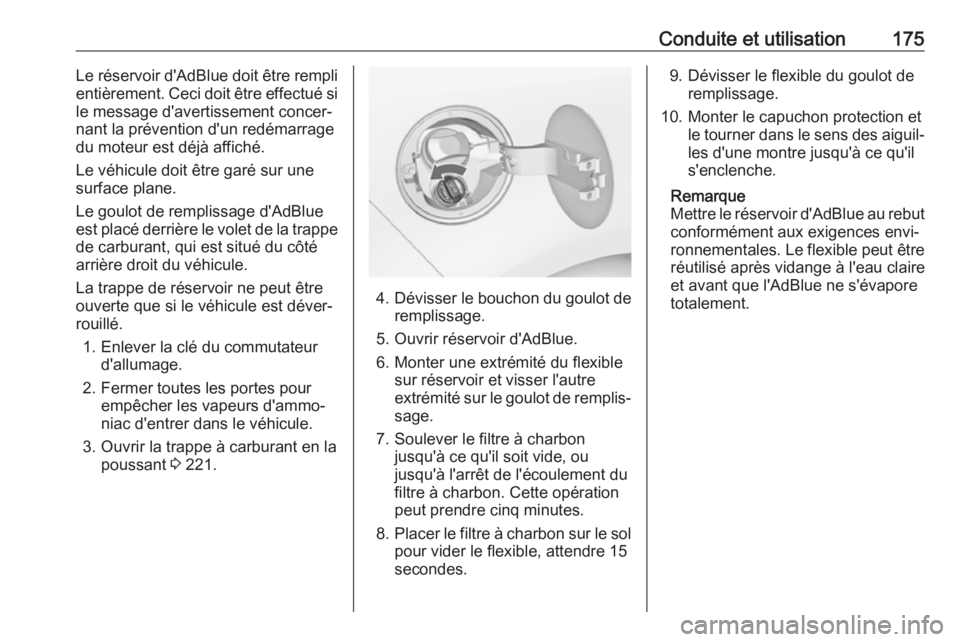

Conduite et utilisation175Le réservoir d'AdBlue doit être remplientièrement. Ceci doit être effectué si
le message d'avertissement concer‐
nant la prévention d'un redémarrage du moteur est déjà affiché.
Le véhicule doit être garé sur une
surface plane.
Le goulot de remplissage d'AdBlue est placé derrière le volet de la trappe
de carburant, qui est situé du côté
arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé.
1. Enlever la clé du commutateur d'allumage.
2. Fermer toutes les portes pour empêcher les vapeurs d'ammo‐
niac d'entrer dans le véhicule.
3. Ouvrir la trappe à carburant en la poussant 3 221.
4. Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue.
6. Monter une extrémité du flexible sur réservoir et visser l'autre
extrémité sur le goulot de remplis‐
sage.
7. Soulever le filtre à charbon jusqu'à ce qu'il soit vide, ou
jusqu'à l'arrêt de l'écoulement du
filtre à charbon. Cette opération
peut prendre cinq minutes.
8. Placer le filtre à charbon sur le sol
pour vider le flexible, attendre 15
secondes.
9. Dévisser le flexible du goulot de remplissage.
10. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue au rebut
conformément aux exigences envi‐
ronnementales. Le flexible peut être
réutilisé après vidange à l'eau claire
et avant que l'AdBlue ne s'évapore
totalement.

176Conduite et utilisationBoîte automatique
La boîte automatique permet un
passage de vitesse automatique
(mode automatique) ou un passage
de vitesse manuel (mode manuel).
Le changement de rapport manuel
est possible en mode M, en poussant
doucement le levier sélecteur sur + ou
- 3 177.
Affichage de la transmission
Le mode ou le rapport sélectionné est indiqué sur le centre d'informations
du conducteur.
En mode automatique, le programme de conduite est indiqué par D.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
La position de point mort est signalée
par N.
La position de stationnement est
signalée par P.
Levier sélecteurP:position de stationnement, les
roues sont bloquées, à n'enga‐
ger que si le véhicule est à l'arrêt
et que le frein de stationnement
est serréR:marche arrière, à n'engager que
si le véhicule est à l'arrêtN:neutre (point mort)D:mode automatiqueM:mode manuel<:passer au rapport supérieur en
mode manuel]:passer au rapport inférieur en
mode manuel
Le levier sélecteur est verrouillé en
position P et ne peut être déplacé que
lorsque le contact est mis, lorsque le

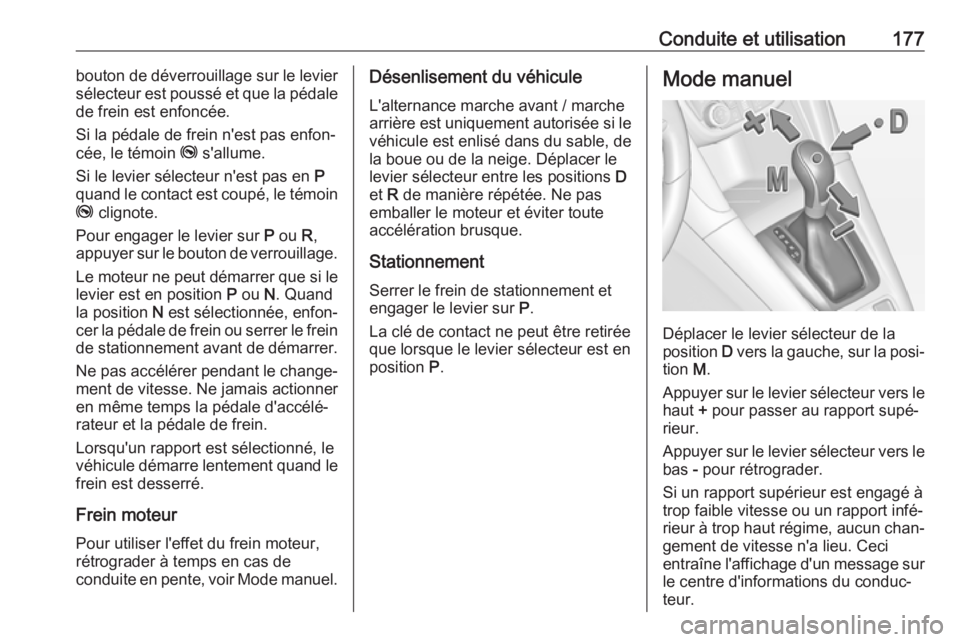

Conduite et utilisation177bouton de déverrouillage sur le levier
sélecteur est poussé et que la pédale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, le témoin
j clignote.
Pour engager le levier sur P ou R,
appuyer sur le bouton de verrouillage.
Le moteur ne peut démarrer que si le
levier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein
de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐
ment de vitesse. Ne jamais actionner en même temps la pédale d'accélé‐
rateur et la pédale de frein.
Lorsqu'un rapport est sélectionné, le véhicule démarre lentement quand le
frein est desserré.
Frein moteur
Pour utiliser l'effet du frein moteur,
rétrograder à temps en cas de
conduite en pente, voir Mode manuel.Désenlisement du véhicule
L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas
emballer le moteur et éviter toute
accélération brusque.
Stationnement Serrer le frein de stationnement et
engager le levier sur P.
La clé de contact ne peut être retirée
que lorsque le levier sélecteur est en position P.Mode manuel
Déplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Appuyer sur le levier sélecteur vers le haut + pour passer au rapport supé‐
rieur.
Appuyer sur le levier sélecteur vers le bas - pour rétrograder.
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐
rieur à trop haut régime, aucun chan‐
gement de vitesse n'a lieu. Ceci
entraîne l'affichage d'un message sur le centre d'informations du conduc‐
teur.

178Conduite et utilisationEn mode manuel, la boîte de vitesses
ne passe pas automatiquement à un
rapport supérieur à régime moteur
élevé.
Indication de rapport de vitesse
Le symbole R associé à un chiffre
indique à quel moment un change‐
ment de rapport est recommandé
dans un objectif d'économie de
carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectronique
● Après un démarrage à froid, le programme de température de
service amène rapidement le
catalyseur à la température
nécessaire en augmentant le
régime moteur.
● La fonction de passage automa‐ tique en position N met automa‐
tiquement le rapport de boîte de
vitesses au point mort lorsque le
véhicule est arrêté et qu'unrapport de marche avant est
engagé et que la pédale de frein
est enfoncée.
● Lorsque le mode SPORT est engagé, le changement de
vitesse se fait à des régimes
supérieurs (sauf quand le régu‐
lateur de vitesse est enclenché).
Mode SPORT 3 186.
● Des programmes spéciaux adap‐
tent automatiquement les points
de changement de vitesse en cas
de montées ou de descentes.
● En conditions de neige ou de glace ou sur d'autres surfaces
glissantes, la commande de
transmission électronique
permet au conducteur de sélec‐
tionner manuellement la
première, la deuxième ou la troi‐ sième vitesse pour prendre la
route.
Kickdown
Si, en mode automatique, la pédale
d'accélérateur est enfoncée au maxi‐
mum, la boîte de vitesses passe dans
un rapport inférieur, en fonction du
régime moteur.Défaillance
En cas de défaillance, un message
est affiché sur le centre d'informations
du conducteur. Messages du
véhicule 3 132.
La boîte de vitesses ne change plus
automatiquement. Il est possible de
continuer à rouler en changeant de
vitesse manuellement.
Seul le plus haut rapport est disponi‐
ble. Selon la défaillance, il se peut
que la 2e vitesse soit aussi disponible
en mode manuel. Ne changer de
vitesse que si le véhicule est à l'arrêt.
Faire remédier à la cause du
problème par un atelier.
Coupure de courant
En cas de coupure de courant, le
levier sélecteur ne peut pas être
déplacé hors de la position P. La clé
de contact ne peut pas être enlevée de la serrure de contact.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble 3 275.

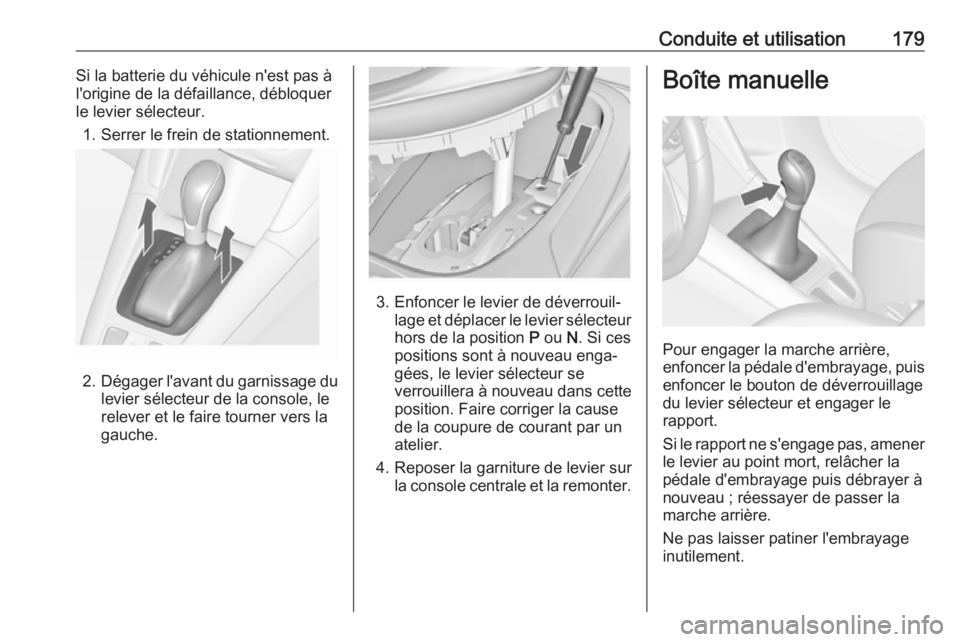

Conduite et utilisation179Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Dégager l'avant du garnissage du
levier sélecteur de la console, le
relever et le faire tourner vers la
gauche.
3. Enfoncer le levier de déverrouil‐ lage et déplacer le levier sélecteur
hors de la position P ou N. Si ces
positions sont à nouveau enga‐
gées, le levier sélecteur se
verrouillera à nouveau dans cette
position. Faire corriger la cause
de la coupure de courant par un
atelier.
4. Reposer la garniture de levier sur la console centrale et la remonter.
Boîte manuelle
Pour engager la marche arrière,
enfoncer la pédale d'embrayage, puis enfoncer le bouton de déverrouillage
du levier sélecteur et engager le
rapport.
Si le rapport ne s'engage pas, amener
le levier au point mort, relâcher la
pédale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.

180Conduite et utilisationLors de la manœuvre, enfoncer la
pédale d'embrayage à fond. Ne pas
utiliser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de
conduire en gardant la main sur le
levier sélecteur.
Indication de rapport de vitesse
3 121.
Système Stop/Start 3 167.
Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein
fermement. Un effort nettement supé‐
rieur doit être exercé. La distance de
freinage est plus longue qu'habituel‐
lement. Prendre contact avec un
atelier avant de poursuivre votre
déplacement.
Quand le moteur ne tourne pas, l'as‐ sistance du servofrein disparaît une fois que la pédale de frein a été
actionnée une ou deux fois. Le frei‐
nage n'est pas réduit, mais il néces‐
site une force beaucoup plus grande.
Il est particulièrement important de
garder cela à l'esprit quand le
véhicule est remorqué.
Témoin R 3 120.Antiblocage de sécurité
L'antiblocage de sécurité (ABS)
empêche que les roues ne se
bloquent.
Dès qu'une roue a tendance à
bloquer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule peut être dirigé, même en
cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal,
enfoncer la pédale de frein à fond
pendant toute la durée du freinage
malgré la pulsation de la pédale de frein. Ne pas réduire la pression sur
la pédale.
Avant de prendre la route, le système
procède à un test de fonctionnement
automatique qui pourrait être percep‐
tible.

Conduite et utilisation181Témoin u 3 121.
Feux stop adaptatifs En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du
problème par un atelier.
Frein de stationnement9 Attention
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment. Le témoin R (frein de
stationnement manuel) ou m
(frein de stationnement électrique) doit être allumé de manière conti‐
nue.
Frein de stationnement manuel
9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier, appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.
Pour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la
pédale de frein.
Témoin R 3 120.

182Conduite et utilisationFrein de stationnement électrique
Serrage quand le véhicule est à l'arrêt
9Attention
Tirer le commutateur m pendant
une seconde au minimum, jusqu'à
ce que le témoin de commande
m s'allume et que le frein de
stationnement électrique soit
appliqué 3 120 . Le frein de station‐
nement électrique fonctionne
automatiquement avec une force
appropriée.
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment électrique. Témoin de
commande m 3 120.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent
quand le moteur ne tourne pas, car
cela déchargera la batterie du
véhicule.
Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis pousser le
commutateur m.
Aide au démarrage
Véhicules avec boîte manuelle : En
enfonçant la pédale d'embrayage,
puis en la relâchant légèrement et en
enfonçant légèrement la pédale
d’accélérateur, le frein de stationne‐
ment électrique se desserre alors
automatiquement. Cela n'est pas
possible si l'on tire simultanément sur le commutateur m.
Véhicules avec boîte automatique :
En engageant D puis en enfonçant la
pédale d’accélérateur, le frein de
stationnement électrique se desserre
alors automatiquement. Cela n'est
pas possible si l'on tire simultanément
sur le commutateur m.
Freinage dynamique en roulant
Quand le véhicule roule et que le
commutateur m est gardé tiré, le frein
de stationnement électrique décélé‐
rera le véhicule, mais ne s'appliquera pas de manière statique.
Dès que le commutateur m est relâ‐
ché, le freinage dynamique s'arrête.
Contrôle fonctionnel
Quand le véhicule ne roule pas, le
frein de stationnement électrique peut ne pas serrer automatiquement. Le
but est de contrôler le système.
