2017 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

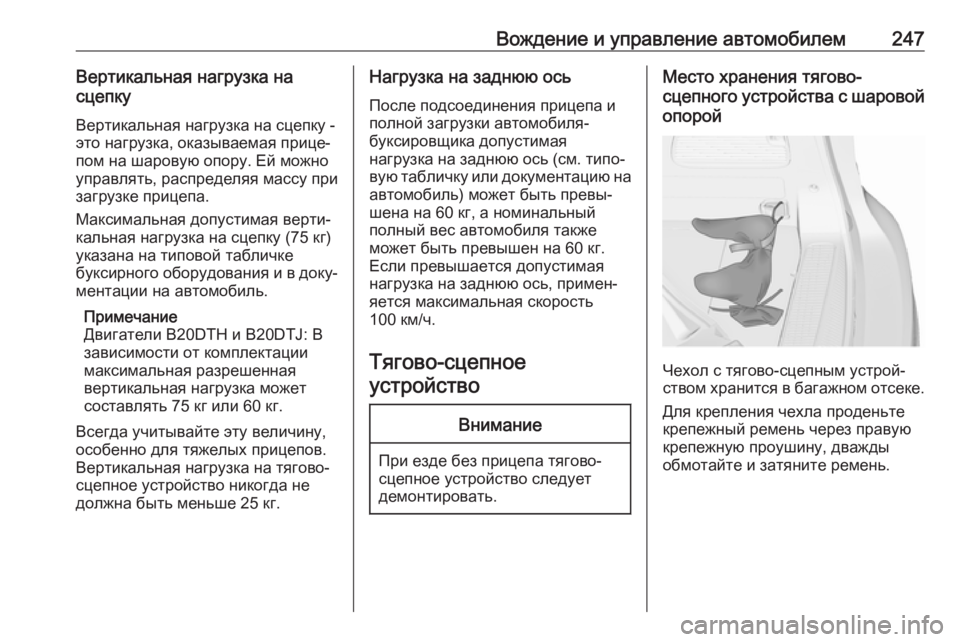

Вождение и управление автомобилем247Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке
буксирного оборудования и в доку‐ ментации на автомобиль.
Примечание
Двигатели B20DTH и B20DTJ: В
зависимости от комплектации
максимальная разрешенная
вертикальная нагрузка может
составлять 75 кг или 60 кг.
Всегда учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово-
сцепное устройство никогда не
должна быть меньше 25 кг.Нагрузка на заднюю ось
После подсоединения прицепа и
полной загрузки автомобиля-
буксировщика допустимая
нагрузка на заднюю ось (см. типо‐
вую табличку или документацию на автомобиль) может быть превы‐
шена на 60 кг, а номинальный
полный вес автомобиля также
может быть превышен на 60 кг.
Если превышается допустимая
нагрузка на заднюю ось, примен‐
яется максимальная скорость
100 км/ч.
Тягово-сцепное устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.
Место хранения тягово-
сцепного устройства с шаровой
опорой
Чехол с тягово-сцепным устрой‐
ством хранится в багажном отсеке.
Для крепления чехла проденьте
крепежный ремень через правую
крепежную проушину, дважды
обмотайте и затяните ремень.

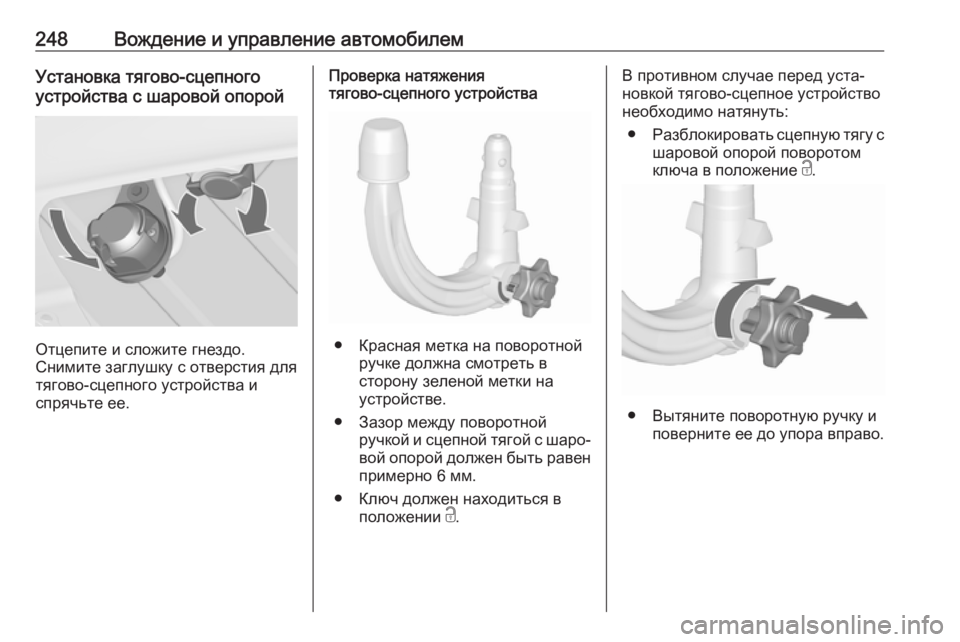

248Вождение и управление автомобилемУстановка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо.
Снимите заглушку с отверстия для тягово-сцепного устройства и
спрячьте ее.
Проверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● Ключ должен находиться в положении c.
В противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.

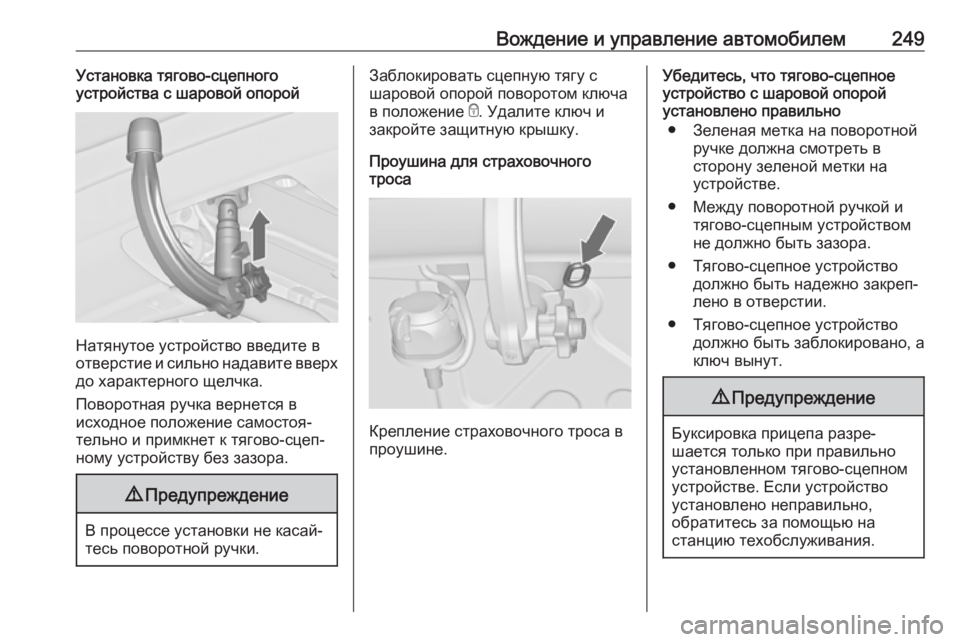

Вождение и управление автомобилем249Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Удалите ключ и
закройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Между поворотной ручкой и тягово-сцепным устройством
не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.

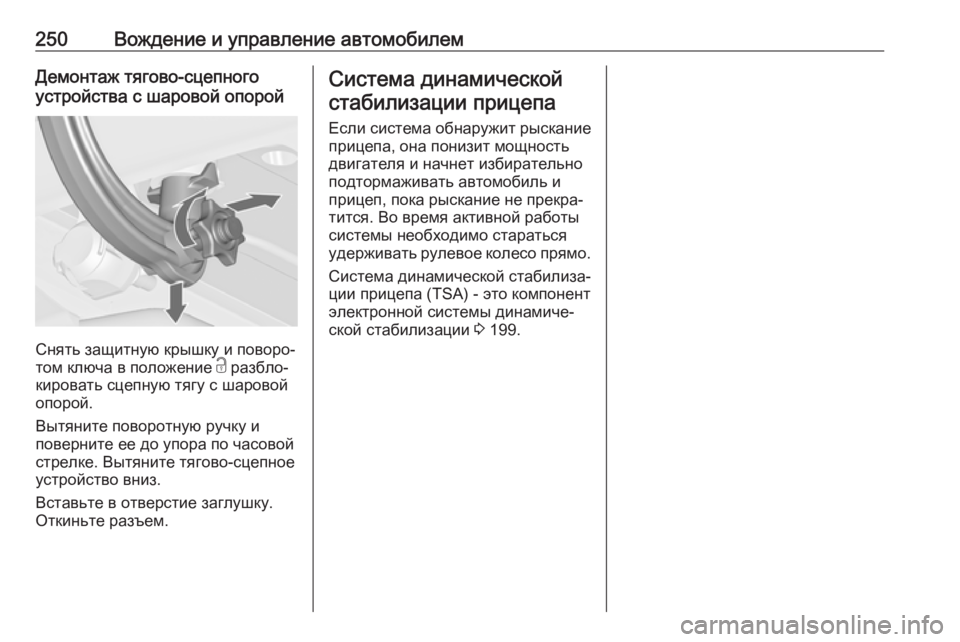

250Вождение и управление автомобилемДемонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и
поверните ее до упора по часовой
стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку.
Откиньте разъем.
Система динамической
стабилизации прицепа
Если система обнаружит рысканиеприцепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 199.

Уход за автомобилем251Уход за
автомобилемОбщая информация .................252
Аксессуары и модернизация автомобиля ........................... 252
Хранение автомобиля ...........252
Утилизация отработавшего срок службы автомобиля .....253
Проверка автомобиля ..............253
Выполнение работ .................253
Капот ....................................... 254
Моторное масло ....................254
Охлаждающая жидкость двигателя .............................. 256
Рабочая жидкость усилителя рулевого управления ...........257
Жидкость омывателя ............257
Тормозная система ...............257
Тормозная жидкость ..............258
Аккумуляторная батарея автомобиля ........................... 258
Удаление воздуха из дизельной топливной
системы ................................. 260
Замена щеток стеклоочистителя .................260Замена ламп ............................. 261
Галогенные фары ..................261
Светодиодные фары .............263
Противотуманная фара ........264
Задние фонари ......................264
Боковые указатели поворота ................................ 267
Освещение номерного знака 268
Освещение салона ................268
Подсветка приборной панели ................................... 268
Электрооборудование .............269
Предохранители ....................269
Блок предохранителей в моторном отсеке ...................270
Блок предохранителей в приборной панели ................272
Блок предохранителей в багажном отделении ............273
Автомобильный инструмент ...275
Инструмент ............................. 275
Колеса и шины ......................... 275
Зимние шины ......................... 275
Обозначение шин ..................276
Давление в шинах .................276
Система контроля давления в шинах ..................................... 278
Глубина протектора ...............281Изменение размера шин и
колес ...................................... 282
Колпаки колес ........................ 282
Цепи противоскольжения ...... 283
Комплект для ремонта шин ... 283
Смена колеса ......................... 286
Запасное колесо ....................289
Запуск от дополнительной АКБ ............................................ 293
Буксировка ................................ 295
Буксировка автомобиля ........295
Буксировка другого автомобиля ........................... 296
Внешний вид ............................ 297
Уход за автомобилем ............297
Уход за салоном ....................300

252Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут отразиться
на расходе топлива, выбросе CO 2
и других вредных веществ, а это
приведет к тому, что автомобиль
перестанет соответствовать харак‐теристикам, заявленным в серти‐
фикате одобрения типа транспорт‐
ного средства, и сертификат реги‐
страции автомобиля утратит свою
силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло.
● Слить жидкость из бачка омывателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую
передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая противоугонную, отключены.

Уход за автомобилем253Вод в эксплуатациюКогда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● Поскольку срок годности AdBlue ограничен двумя
годами, слишком старую
жидкость необходимо заме‐
нять. Обратитесь за помощью
на станцию техобслуживания.
● При необходимости устано‐ вите на место номерной знак.Утилизация
отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая
утилизация предусмотрена законо‐ дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует
осуществлять в сервисных
центрах, уполномоченных для
работы с данным типом автомоби‐
лей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

254Уход за автомобилем9Опасность
В системе зажигания исполь‐
зуется высокое напряжение. Не
касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и
верните его в исходное положение.
Сдвиньте предохранительную
защелку вбок к левой стороне авто‐
мобиля и откройте капот.
Капот удерживается в открытом
состоянии с помощью газового
упора.
Если в режиме Autostop будет
открыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание
До закрывания капота нажать на
подпорку и прикрепить ее к держа‐
телю.
Опустите капот и на небольшой
высоте (20-25 см) отпустите, чтобы он самопроизвольно вошел в
защелку. Убедитесь, что капот
защелкнулся.Внимание
Во избежание образования
вмятин не вдавливайте капот в
защелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения
двигателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 304.
Максимальный расход моторного
масла составляет 0,6 литра на
1000 км.
