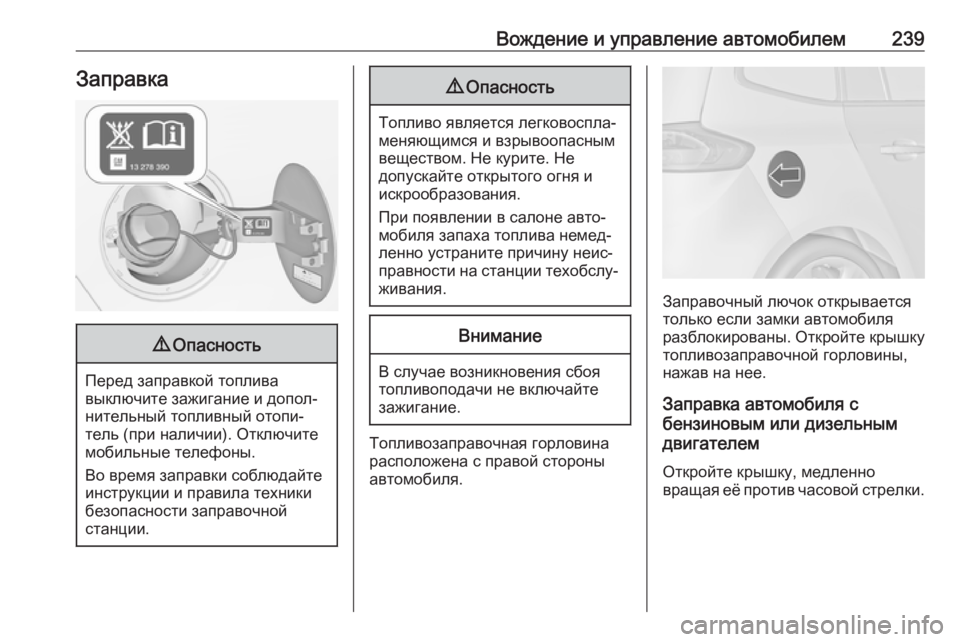

Вождение и управление автомобилем239Заправка9Опасность
Перед заправкой топлива
выключите зажигание и допол‐
нительный топливный отопи‐
тель (при наличии). Отключите
мобильные телефоны.
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.
9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не
допускайте открытого огня и
искрообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.
Топливозаправочная горловина
расположена с правой стороны
автомобиля.
Заправочный лючок открывается
только если замки автомобиля разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
Заправка автомобиля с
бензиновым или дизельным
двигателем
Откройте крышку, медленно
вращая её против часовой стрелки.

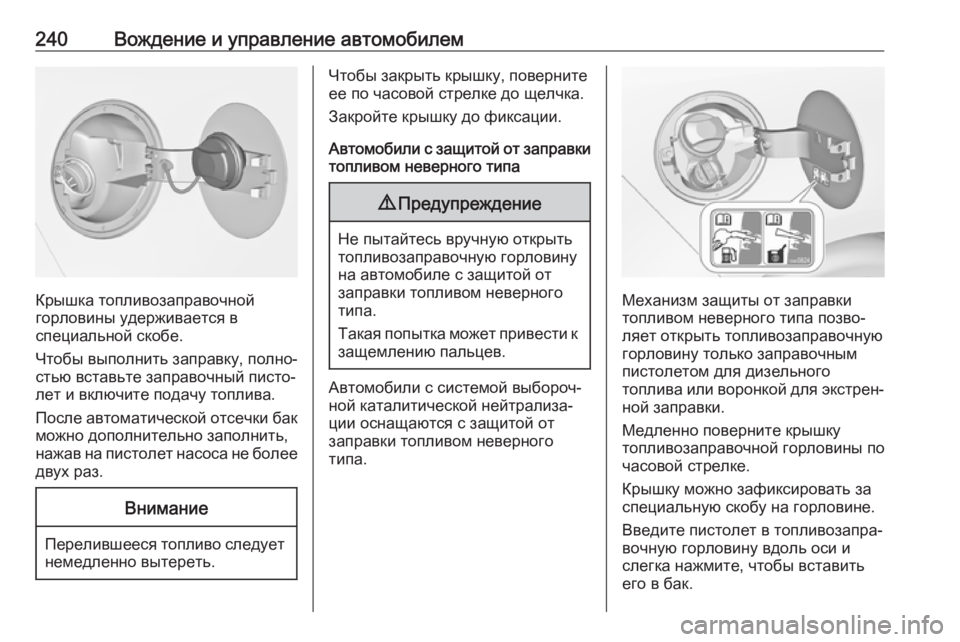

240Вождение и управление автомобилем
Крышка топливозаправочной
горловины удерживается в
специальной скобе.
Чтобы выполнить заправку, полно‐ стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматической отсечки бак можно дополнительно заполнить,
нажав на пистолет насоса не более двух раз.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Чтобы закрыть крышку, поверните
ее по часовой стрелке до щелчка.
Закройте крышку до фиксации.
Автомобили с защитой от заправки топливом неверного типа9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от
заправки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.
Автомобили с системой выбороч‐
ной каталитической нейтрализа‐
ции оснащаются с защитой от
заправки топливом неверного
типа.
Механизм защиты от заправки
топливом неверного типа позво‐
ляет открыть топливозаправочную горловину только заправочнымпистолетом для дизельного
топлива или воронкой для экстрен‐
ной заправки.
Медленно поверните крышку
топливозаправочной горловины по
часовой стрелке.
Крышку можно зафиксировать за
специальную скобу на горловине.
Введите пистолет в топливозапра‐
вочную горловину вдоль оси и
слегка нажмите, чтобы вставить
его в бак.

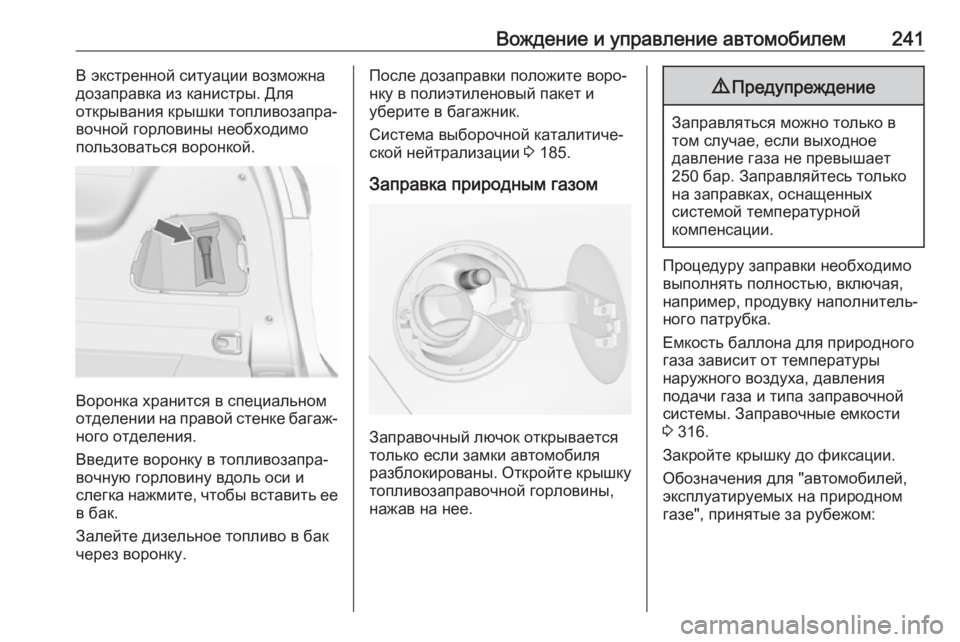

Вождение и управление автомобилем241В экстренной ситуации возможна
дозаправка из канистры. Для
открывания крышки топливозапра‐ вочной горловины необходимо
пользоваться воронкой.
Воронка хранится в специальном
отделении на правой стенке багаж‐
ного отделения.
Введите воронку в топливозапра‐
вочную горловину вдоль оси и
слегка нажмите, чтобы вставить ее в бак.
Залейте дизельное топливо в бак
через воронку.
После дозаправки положите воро‐
нку в полиэтиленовый пакет и
уберите в багажник.
Система выборочной каталитиче‐
ской нейтрализации 3 185.
Заправка природным газом
Заправочный лючок открывается
только если замки автомобиля
разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
9 Предупреждение
Заправляться можно только в
том случае, если выходное
давление газа не превышает
250 бар. Заправляйтесь только
на заправках, оснащенных
системой температурной
компенсации.
Процедуру заправки необходимо
выполнять полностью, включая,
например, продувку наполнитель‐
ного патрубка.
Емкость баллона для природного
газа зависит от температуры
наружного воздуха, давления
подачи газа и типа заправочной
системы. Заправочные емкости
3 316.
Закройте крышку до фиксации.
Обозначения для "автомобилей,
эксплуатируемых на природном
газе", принятые за рубежом:

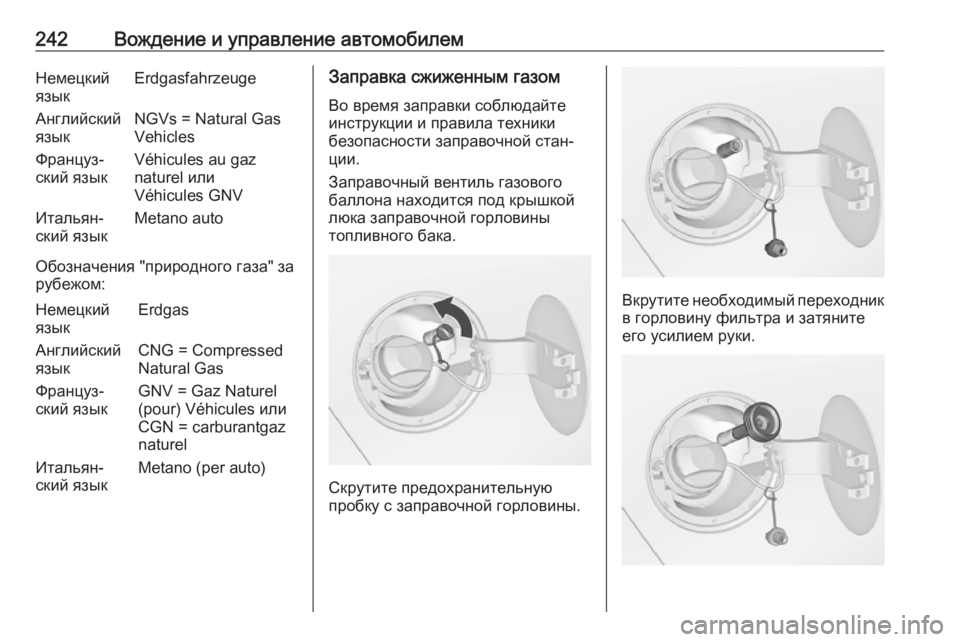

242Вождение и управление автомобилемНемецкий
языкErdgasfahrzeugeАнглийский
языкNGVs = Natural Gas
VehiclesФранцуз‐
ский языкVéhicules au gaz
naturel или
Véhicules GNVИтальян‐
ский языкMetano auto
Обозначения "природного газа" за
рубежом:
Немецкий
языкErdgasАнглийский
языкCNG = Compressed
Natural GasФранцуз‐
ский языкGNV = Gaz Naturel
(pour) Véhicules или
CGN = carburantgaz
naturelИтальян‐
ский языкMetano (per auto)Заправка сжиженным газом
Во время заправки соблюдайте
инструкции и правила техники
безопасности заправочной стан‐
ции.
Заправочный вентиль газового
баллона находится под крышкой люка заправочной горловины
топливного бака.
Скрутите предохранительную
пробку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.

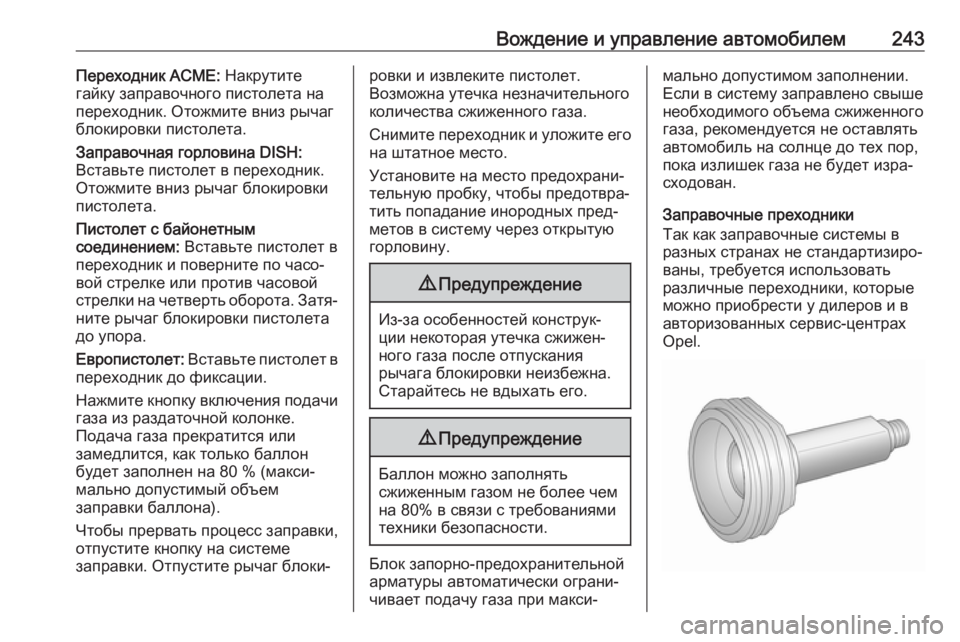

Вождение и управление автомобилем243Переходник ACME: Накрутите
гайку заправочного пистолета на переходник. Отожмите вниз рычагблокировки пистолета.
Заправочная горловина DISH:
Вставьте пистолет в переходник.
Отожмите вниз рычаг блокировки
пистолета.
Пистолет с байонетным
соединением: Вставьте пистолет в
переходник и поверните по часо‐
вой стрелке или против часовой
стрелки на четверть оборота. Затя‐
ните рычаг блокировки пистолета
до упора.
Европистолет: Вставьте пистолет в
переходник до фиксации.
Нажмите кнопку включения подачи газа из раздаточной колонке.
Подача газа прекратится или
замедлится, как только баллон
будет заполнен на 80 % (макси‐
мально допустимый объем
заправки баллона).
Чтобы прервать процесс заправки,
отпустите кнопку на системе
заправки. Отпустите рычаг блоки‐ровки и извлеките пистолет.
Возможна утечка незначительного
количества сжиженного газа.
Снимите переходник и уложите его
на штатное место.
Установите на место предохрани‐
тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания
рычага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять
сжиженным газом не более чем
на 80% в связи с требованиями
техники безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐
сходован.
Заправочные преходники
Так как заправочные системы в
разных странах не стандартизиро‐
ваны, требуется использовать
различные переходники, которые
можно приобрести у дилеров и в
авторизованных сервис-центрах
Opel.

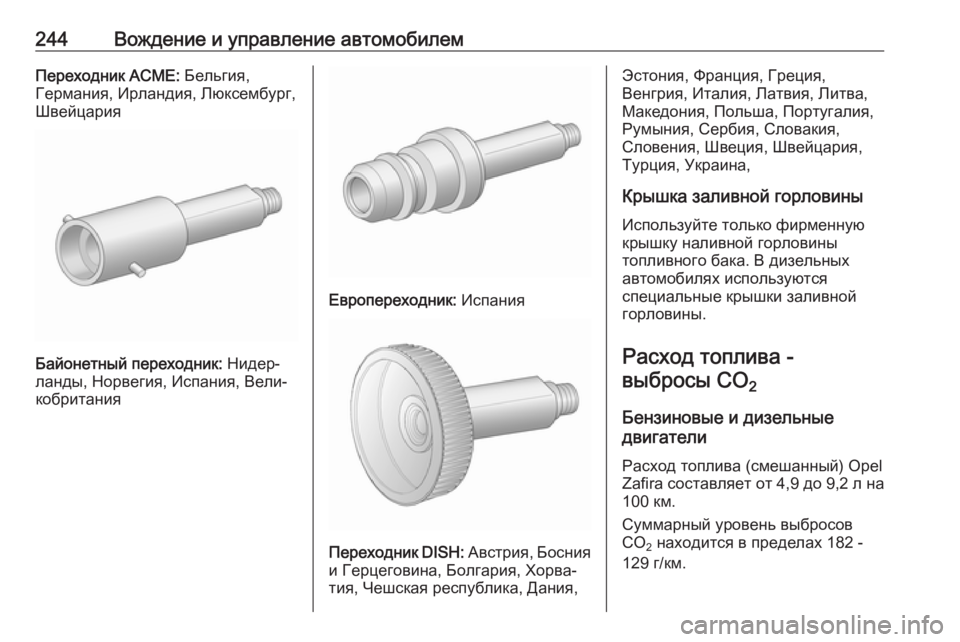

244Вождение и управление автомобилемПереходник ACME: Бельгия,
Германия, Ирландия, Люксембург, Швейцария
Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Переходник DISH: Австрия, Босния
и Герцеговина, Болгария, Хорва‐
тия, Чешская республика, Дания,
Эстония, Франция, Греция,
Венгрия, Италия, Латвия, Литва,
Македония, Польша, Португалия,
Румыния, Сербия, Словакия,
Словения, Швеция, Швейцария,
Турция, Украина,
Крышка заливной горловины Используйте только фирменную
крышку наливной горловины
топливного бака. В дизельных
автомобилях используются
специальные крышки заливной
горловины.
Расход топлива -выбросы CO 2
Бензиновые и дизельные
двигатели
Расход топлива (смешанный) OpelZafira составляет от 4,9 до 9,2 л на
100 км.
Суммарный уровень выбросов
CO 2 находится в пределах 182 -
129 г/км.

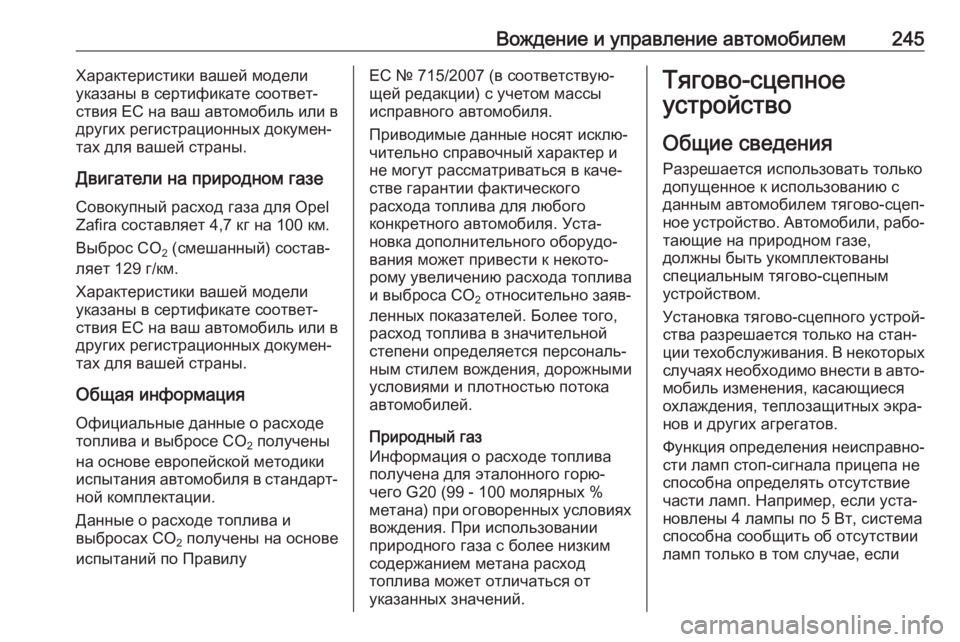

Вождение и управление автомобилем245Характеристики вашей модели
указаны в сертификате соответ‐
ствия ЕС на ваш автомобиль или в
других регистрационных докумен‐
тах для вашей страны.
Двигатели на природном газеСовокупный расход газа для Opel
Zafira составляет 4,7 кг на 100 км.
Выброс CO 2 (смешанный) состав‐
ляет 129 г/км.
Характеристики вашей модели
указаны в сертификате соответ‐
ствия ЕС на ваш автомобиль или в других регистрационных докумен‐
тах для вашей страны.
Общая информация Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐ ной комплектации.
Данные о расходе топлива и
выбросах CO 2 получены на основе
испытаний по ПравилуЕС № 715/2007 (в соответствую‐
щей редакции) с учетом массы
исправного автомобиля.
Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐ стве гарантии фактического
расхода топлива для любого
конкретного автомобиля. Уста‐
новка дополнительного оборудо‐
вания может привести к некото‐
рому увеличению расхода топлива
и выброса CO 2 относительно заяв‐
ленных показателей. Более того,
расход топлива в значительной
степени определяется персональ‐
ным стилем вождения, дорожными
условиями и плотностью потока
автомобилей.
Природный газ
Информация о расходе топлива получена для эталонного горю‐
чего G20 (99 - 100 молярных %
метана) при оговоренных условиях
вождения. При использовании
природного газа с более низким
содержанием метана расход
топлива может отличаться от
указанных значений.Тягово-сцепное
устройство
Общие сведения Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Автомобили, рабо‐
тающие на природном газе,
должны быть укомплектованы
специальным тягово-сцепным
устройством.
Установка тягово-сцепного устрой‐
ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов.
Функция определения неисправно‐ сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐
новлены 4 лампы по 5 Вт, система
способна сообщить об отсутствии
ламп только в том случае, если

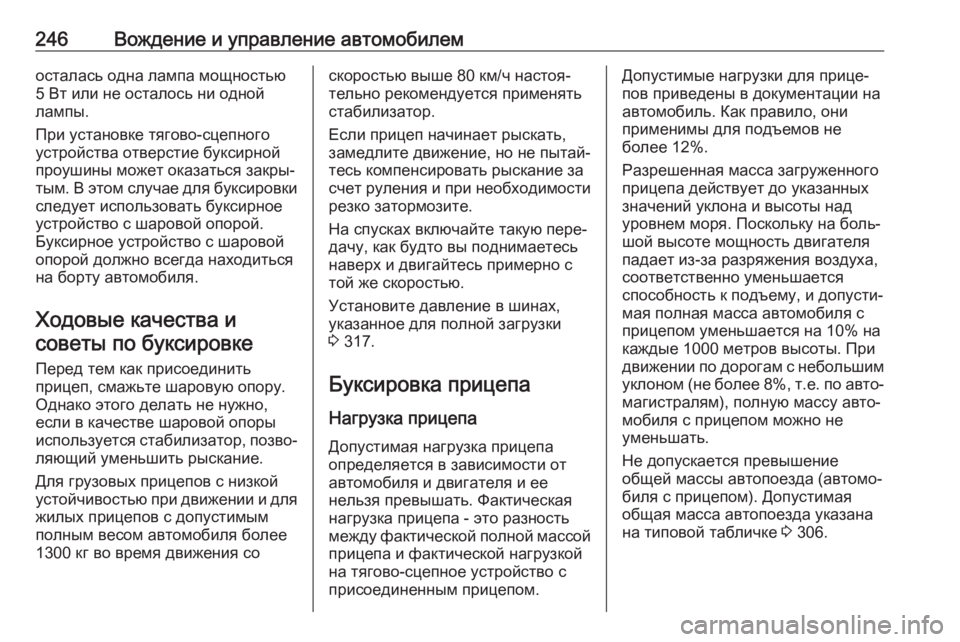

246Вождение и управление автомобилемосталась одна лампа мощностью5 Вт или не осталось ни одной
лампы.
При установке тягово-сцепного
устройства отверстие буксирной
проушины может оказаться закры‐
тым. В этом случае для буксировки следует использовать буксирное
устройство с шаровой опорой.
Буксирное устройство с шаровой
опорой должно всегда находиться
на борту автомобиля.
Ходовые качества и советы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐
ляющий уменьшить рыскание.
Для грузовых прицепов с низкой
устойчивостью при движении и для жилых прицепов с допустимым
полным весом автомобиля более 1300 кг во время движения соскоростью выше 80 км/ч настоя‐
тельно рекомендуется применять
стабилизатор.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 317.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическая
нагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. Как правило, они
применимы для подъемов не
более 12%.
Разрешенная масса загруженного
прицепа действует до указанных
значений уклона и высоты над
уровнем моря. Поскольку на боль‐
шой высоте мощность двигателя
падает из-за разряжения воздуха,
соответственно уменьшается
способность к подъему, и допусти‐
мая полная масса автомобиля с
прицепом уменьшается на 10% на
каждые 1000 метров высоты. При движении по дорогам с небольшим уклоном (не более 8%, т.е. по авто‐ магистралям), полную массу авто‐
мобиля с прицепом можно не
уменьшать.
Не допускается превышение
общей массы автопоезда (автомо‐
биля с прицепом). Допустимая
общая масса автопоезда указана
на типовой табличке 3 306.
