Уход за автомобилем2632. Выньте патрон лампы изкорпуса отражателя.
3. Вытяните лампу из патрона.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон в корпус отра‐ жателя и нажмите на него,
чтобы выступы встали на
место.
6. Установить крышку и повернуть
ее по часовой стрелке.

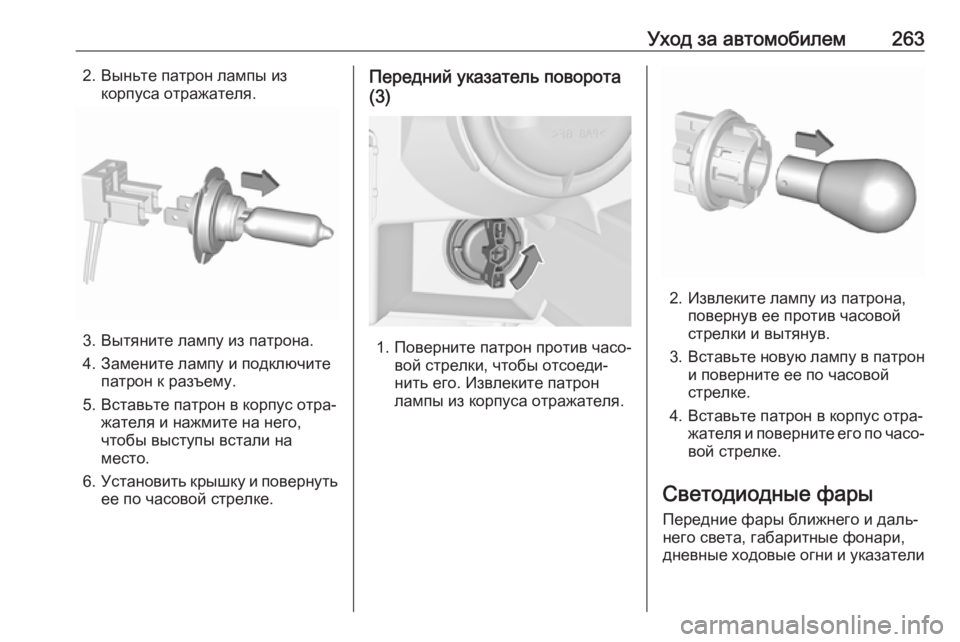

Передний указатель поворота
(3)
1. Поверните патрон против часо‐ вой стрелки, чтобы отсоеди‐
нить его. Извлеките патрон
лампы из корпуса отражателя.
2. Извлеките лампу из патрона, повернув ее против часовой
стрелки и вытянув.
3. Вставьте новую лампу в патрон
и поверните ее по часовой
стрелке.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке.
Светодиодные фары Передние фары ближнего и даль‐
него света, габаритные фонари,
дневные ходовые огни и указатели

264Уход за автомобилемповорота выполнены по свето‐
диодной технологии и не требуют
замены ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Противотуманная фара Доступ к лампам накаливания
открывается снизу автомобиля.
1. Вывинтите наружные винты крышки, как показано на иллю‐
страции.
2. Откиньте крышку.
Поверните патрон лампы
против часовой стрелки и
извлеките его из корпуса отра‐
жателя.
3. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
4. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
5. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке до фиксации.
6. Установите крышку и закрепите
ее винтами.
Задние фонари

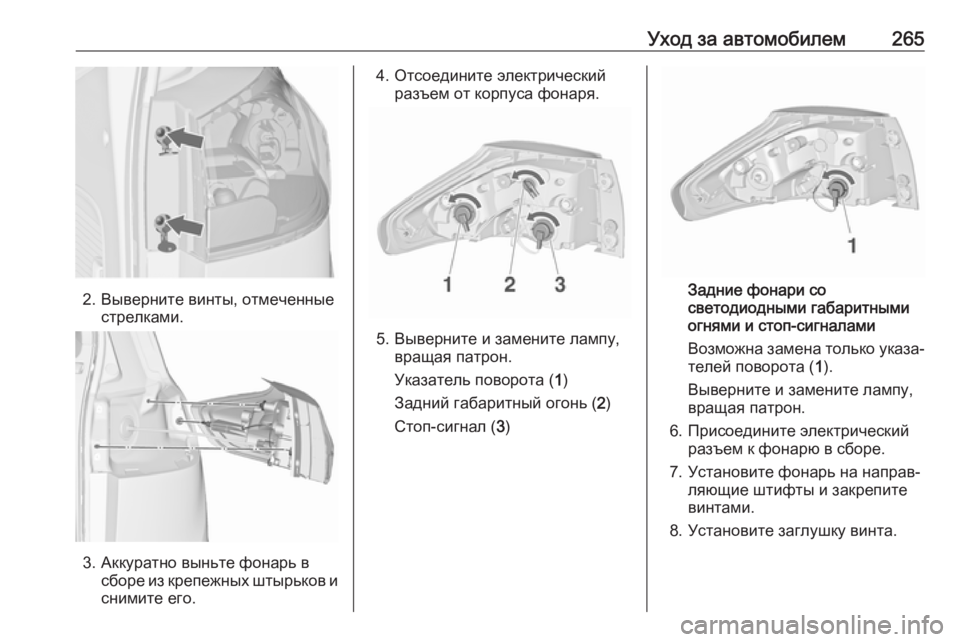

1. Откиньте заглушку винта.

Уход за автомобилем265
2. Выверните винты, отмеченныестрелками.
3. Аккуратно выньте фонарь всборе из крепежных штырьков и
снимите его.
4. Отсоедините электрический разъем от корпуса фонаря.
5. Выверните и замените лампу, вращая патрон.
Указатель поворота ( 1)
Задний габаритный огонь ( 2)
Стоп-сигнал ( 3)
Задние фонари со
светодиодными габаритными
огнями и стоп-сигналами
Возможна замена только указа‐
телей поворота ( 1).
Выверните и замените лампу,
вращая патрон.
6. Присоедините электрический разъем к фонарю в сборе.
7. Установите фонарь на направ‐ ляющие штифты и закрепитевинтами.
8. Установите заглушку винта.

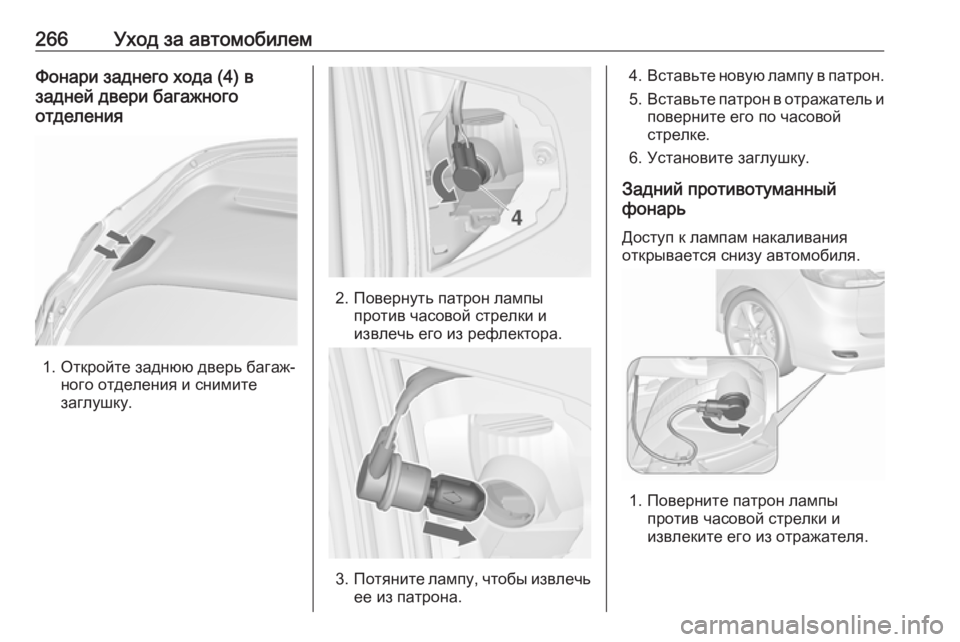

266Уход за автомобилемФонари заднего хода (4) в
задней двери багажного
отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимитезаглушку.
2. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установите заглушку.
Задний противотуманный
фонарь
Доступ к лампам накаливания
открывается снизу автомобиля.
1. Поверните патрон лампы против часовой стрелки иизвлеките его из отражателя.

Уход за автомобилем267
2. Извлеките лампу из патрона,вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.
Боковые указатели
поворота

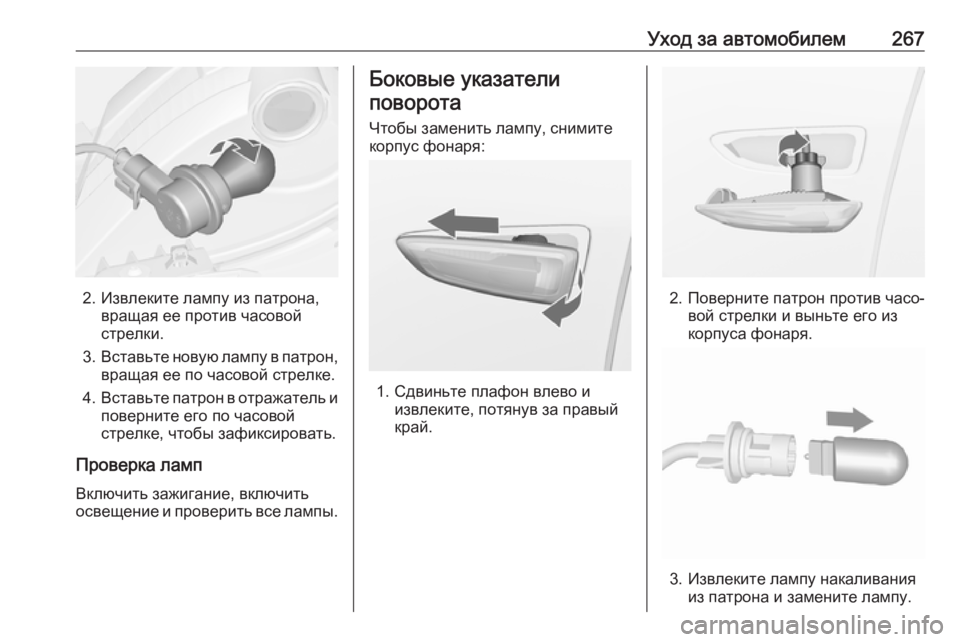

Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

268Уход за автомобилем4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.

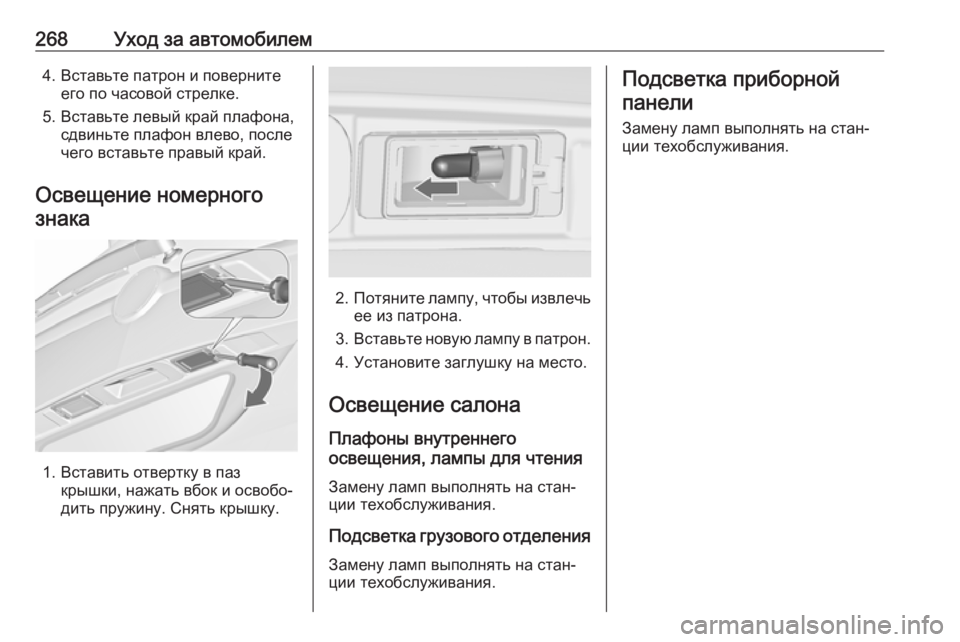

Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину. Снять крышку.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.
Освещение салона
Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели
Замену ламп выполнять на стан‐
ции техобслуживания.

Уход за автомобилем269Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в салоне автомобилей с лево‐
сторонним рулевым управле‐
нием или, в автомобилях с
правосторонним рулевым
управлением, за перчаточным
ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

270Уход за автомобилем

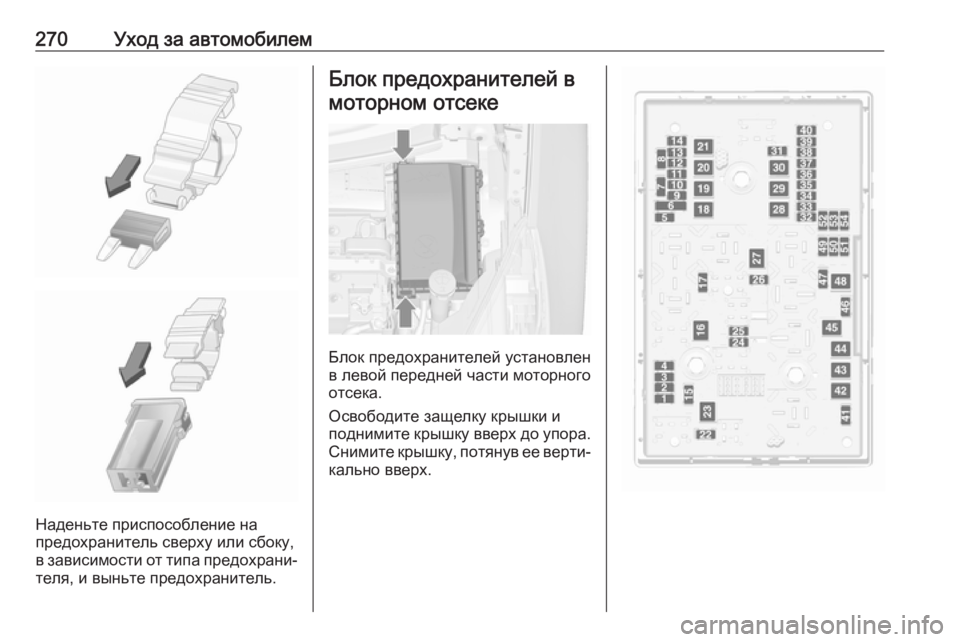

Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.
