2017 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

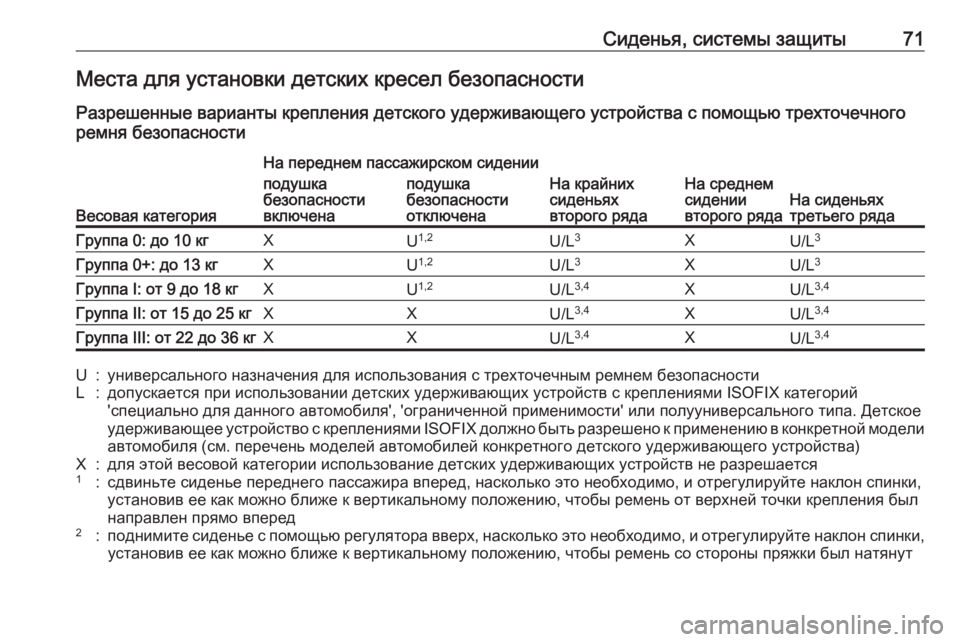

Сиденья, системы защиты71Места для установки детских кресел безопасности
Разрешенные варианты крепления детского удерживающего устройства с помощью трехточечного
ремня безопасности
Весовая категория
На переднем пассажирском сидении
На крайних
сиденьях
второго рядаНа среднем
сидении
второго рядаНа сиденьях
третьего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кгXU 1,2U/L 3XU/L 3Группа 0+: до 13 кгXU1,2U/L 3XU/L 3Группа I: от 9 до 18 кгXU1,2U/L 3,4XU/L 3,4Группа II: от 15 до 25 кгXXU/L3,4XU/L 3,4Группа III: от 22 до 36 кгXXU/L3,4XU/L3,4U:универсального назначения для использования с трехточечным ремнем безопасностиL:допускается при использовании детских удерживающих устройств с креплениями ISOFIX категорий
'специально для данного автомобиля', 'ограниченной применимости' или полууниверсального типа. Детское
удерживающее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)X:для этой весовой категории использование детских удерживающих устройств не разрешается1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был
направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был натянут

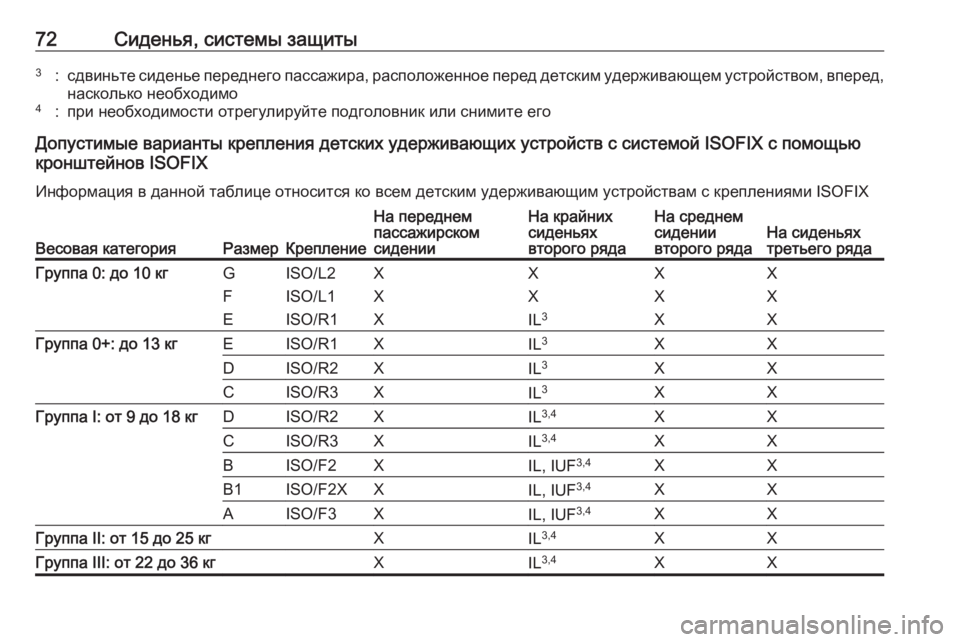

72Сиденья, системы защиты3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед,
насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Допустимые варианты крепления детских удерживающих устройств с системой ISOFIX с помощью
кронштейнов ISOFIX
Информация в данной таблице относится ко всем детским удерживающим устройствам с креплениями ISOFIX
Весовая категорияРазмерКрепление
На переднем
пассажирском
сиденииНа крайних
сиденьях
второго рядаНа среднем
сидении
второго рядаНа сиденьях
третьего рядаГруппа 0: до 10 кгG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XГруппа 0+: до 13 кгEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXГруппа I: от 9 до 18 кгDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF3,4XXГруппа II: от 15 до 25 кгXIL3,4XXГруппа III: от 22 до 36 кгXIL 3,4XX

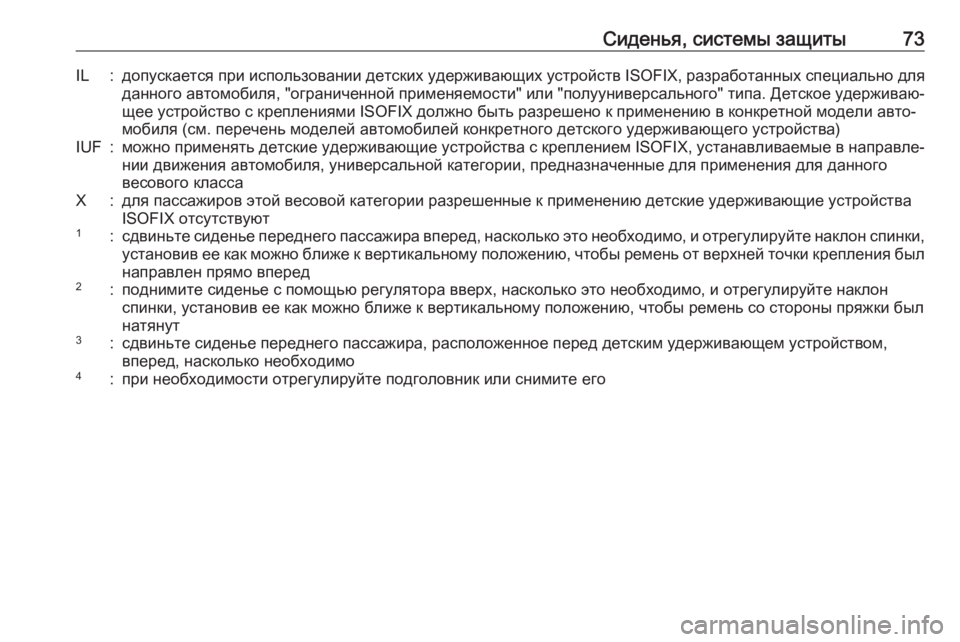

Сиденья, системы защиты73IL:допускается при использовании детских удерживающих устройств ISOFIX, разработанных специально для
данного автомобиля, "ограниченной применяемости" или "полууниверсального" типа. Детское удерживаю‐
щее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели авто‐ мобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐нии движения автомобиля, универсальной категории, предназначенные для применения для данного
весового классаX:для пассажиров этой весовой категории разрешенные к применению детские удерживающие устройства ISOFIX отсутствуют1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклонспинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был
натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед, насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его

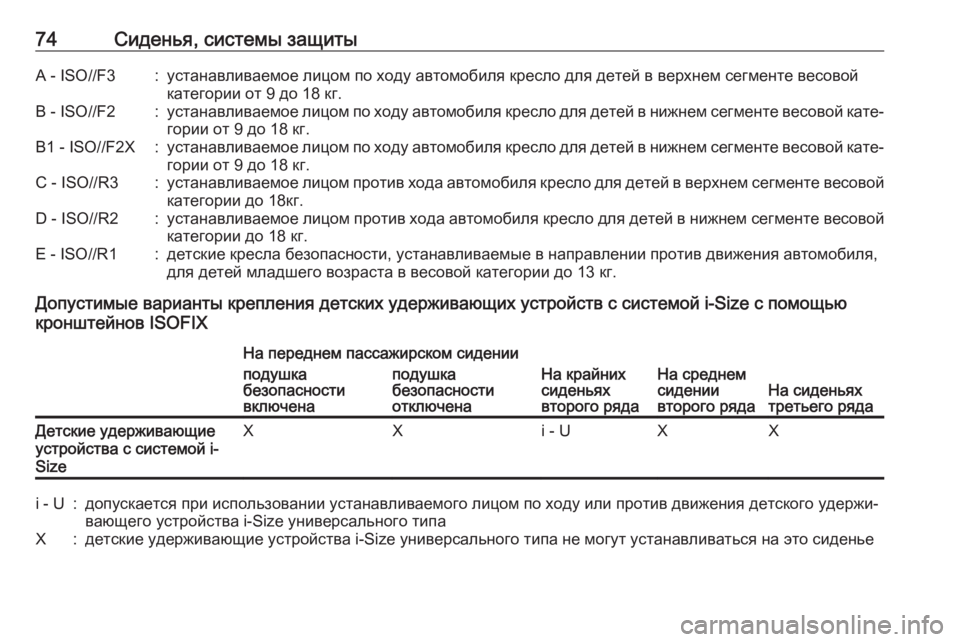

74Сиденья, системы защитыA - ISO//F3:устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовойкатегории от 9 до 18 кг.B - ISO//F2:устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐
гории от 9 до 18 кг.B1 - ISO//F2X:устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐ гории от 9 до 18 кг.C - ISO//R3:устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой
категории до 18кг.D - ISO//R2:устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO//R1:детские кресла безопасности, устанавливаемые в направлении против движения автомобиля, для детей младшего возраста в весовой категории до 13 кг.
Допустимые варианты крепления детских удерживающих устройств с системой i-Size с помощью
кронштейнов ISOFIX
На переднем пассажирском сидении
На крайних
сиденьях
второго рядаНа среднем
сидении
второго рядаНа сиденьях
третьего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаДетские удерживающие
устройства с системой i-
SizeXXi - UXXi - U:допускается при использовании устанавливаемого лицом по ходу или против движения детского удержи‐
вающего устройства i-Size универсального типаX:детские удерживающие устройства i-Size универсального типа не могут устанавливаться на это сиденье

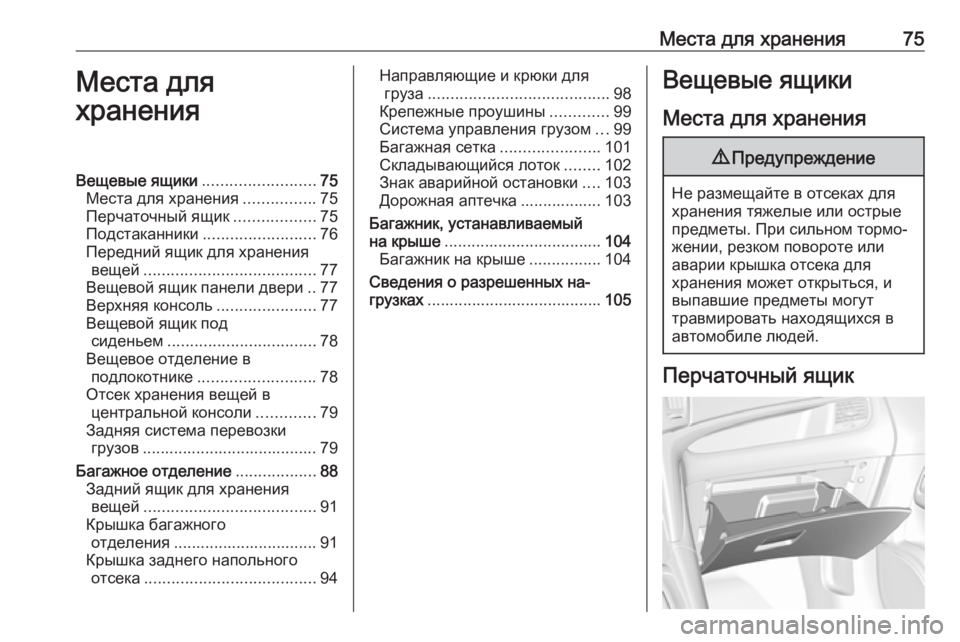

Места для хранения75Места для
храненияВещевые ящики .........................75
Места для хранения ................75
Перчаточный ящик ..................75
Подстаканники ......................... 76
Передний ящик для хранения вещей ...................................... 77
Вещевой ящик панели двери ..77
Верхняя консоль ......................77
Вещевой ящик под сиденьем ................................. 78
Вещевое отделение в подлокотнике .......................... 78
Отсек хранения вещей в центральной консоли .............79
Задняя система перевозки грузов ....................................... 79
Багажное отделение ..................88
Задний ящик для хранения вещей ...................................... 91
Крышка багажного отделения ................................ 91
Крышка заднего напольного отсека ...................................... 94Направляющие и крюки для
груза ........................................ 98
Крепежные проушины .............99
Система управления грузом ...99
Багажная сетка ......................101
Складывающийся лоток ........102
Знак аварийной остановки ....103
Дорожная аптечка .................. 103
Багажник, устанавливаемый
на крыше ................................... 104
Багажник на крыше ................104
Сведения о разрешенных на‐
грузках ....................................... 105Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Перчаточный ящик

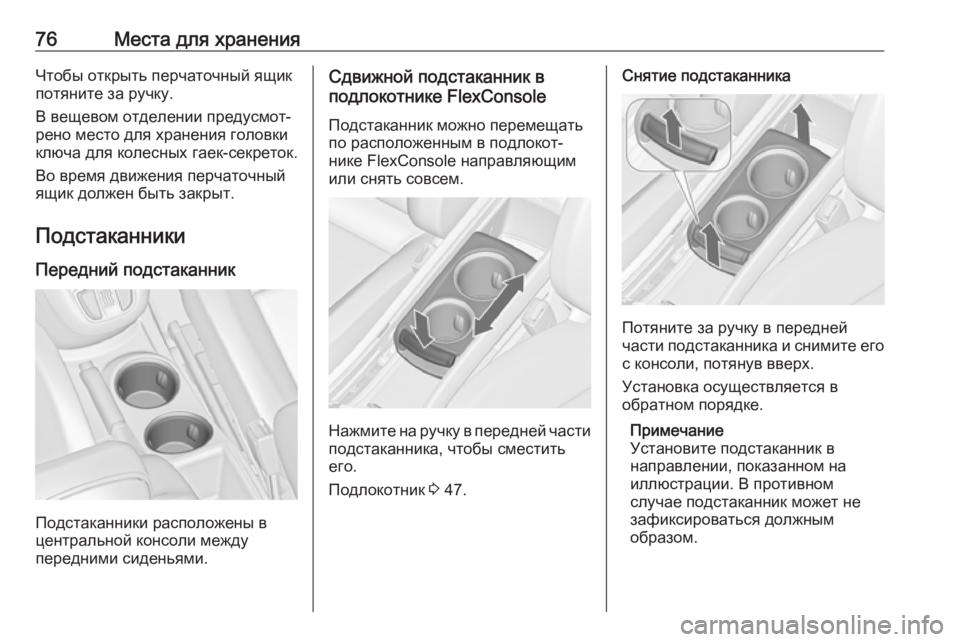

76Места для храненияЧтобы открыть перчаточный ящик
потяните за ручку.
В вещевом отделении предусмот‐
рено место для хранения головки
ключа для колесных гаек-секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Передний подстаканник
Подстаканники расположены в
центральной консоли между
передними сиденьями.
Сдвижной подстаканник в
подлокотнике FlexConsole
Подстаканник можно перемещать
по расположенным в подлокот‐ нике FlexConsole направляющим
или снять совсем.
Нажмите на ручку в передней части подстаканника, чтобы сместить
его.
Подлокотник 3 47.
Снятие подстаканника
Потяните за ручку в передней
части подстаканника и снимите его
с консоли, потянув вверх.
Установка осуществляется в
обратном порядке.
Примечание
Установите подстаканник в
направлении, показанном на
иллюстрации. В противном
случае подстаканник может не
зафиксироваться должным
образом.

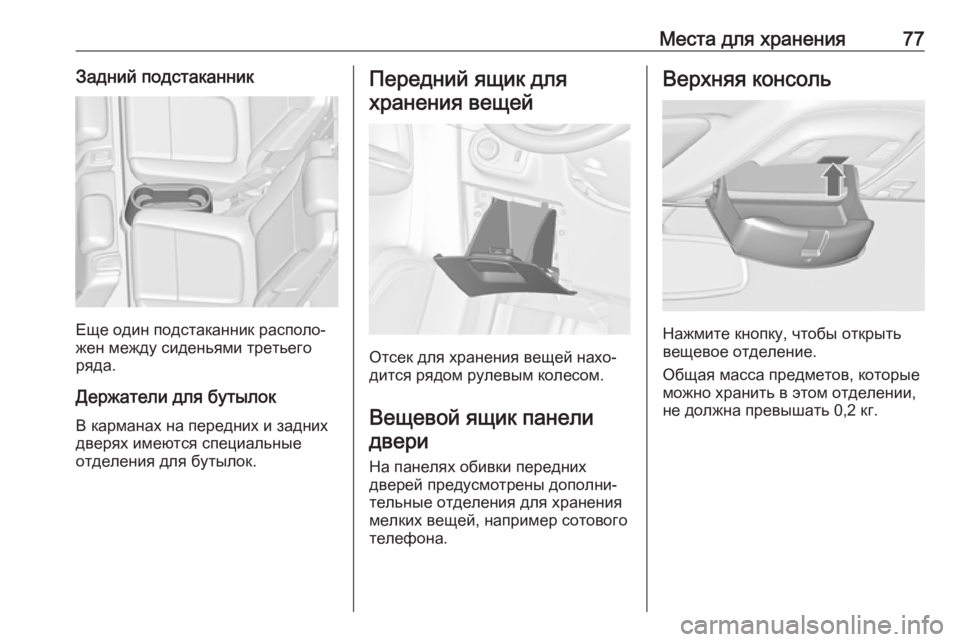

Места для хранения77Задний подстаканник
Еще один подстаканник располо‐
жен между сиденьями третьего
ряда.
Держатели для бутылок В карманах на передних и задних
дверях имеются специальные
отделения для бутылок.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик панелидвери
На панелях обивки передних
дверей предусмотрены дополни‐
тельные отделения для хранения
мелких вещей, например сотового телефона.
Верхняя консоль
Нажмите кнопку, чтобы открыть
вещевое отделение.
Общая масса предметов, которые
можно хранить в этом отделении, не должна превышать 0,2 кг.

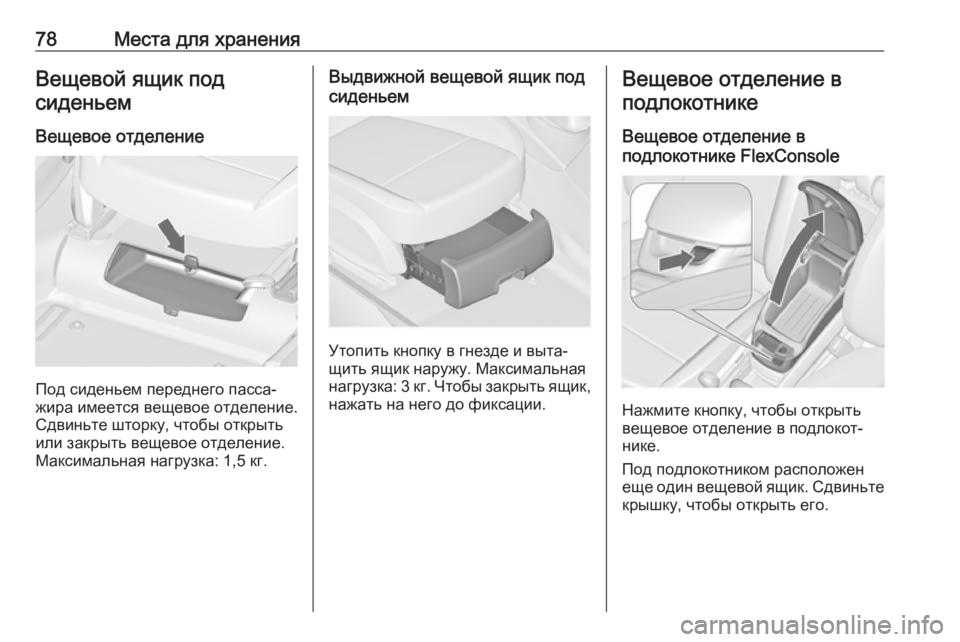

78Места для храненияВещевой ящик подсиденьем
Вещевое отделение
Под сиденьем переднего пасса‐
жира имеется вещевое отделение.
Сдвиньте шторку, чтобы открыть
или закрыть вещевое отделение.
Максимальная нагрузка: 1,5 кг.
Выдвижной вещевой ящик под
сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка: 3 кг. Чтобы закрыть ящик,
нажать на него до фиксации.
Вещевое отделение в
подлокотнике
Вещевое отделение в
подлокотнике FlexConsole
Нажмите кнопку, чтобы открыть
вещевое отделение в подлокот‐ нике.
Под подлокотником расположен
еще один вещевой ящик. Сдвиньте
крышку, чтобы открыть его.
