2017 OPEL MOKKA X Instrukcja obsługi (in Polish)

Fotele, elementy bezpieczeństwa63

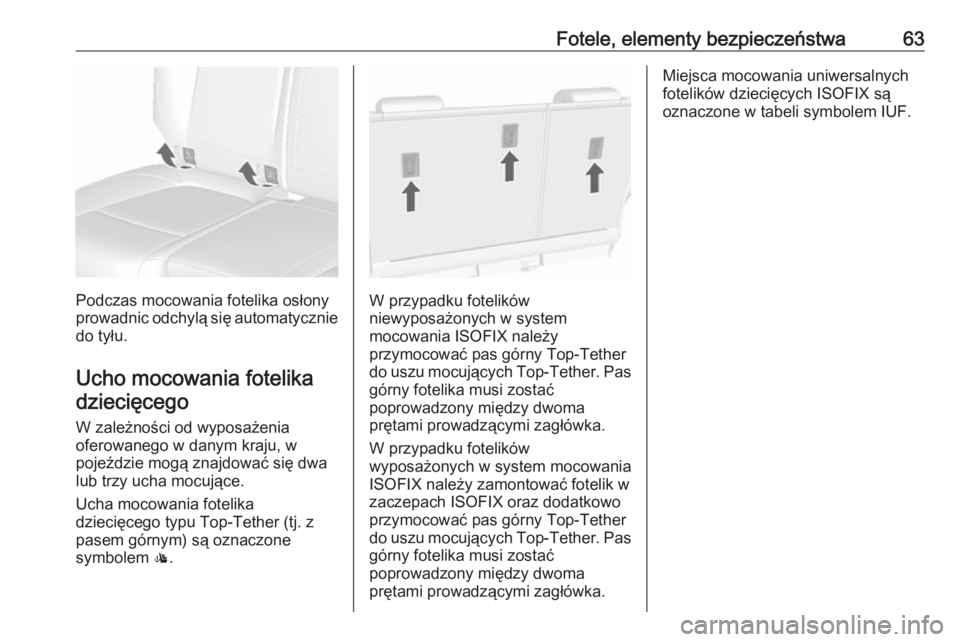

Podczas mocowania fotelika osłony
prowadnic odchylą się automatycznie do tyłu.
Ucho mocowania fotelika dziecięcego
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy ucha mocujące.
Ucha mocowania fotelika
dziecięcego typu Top-Tether (tj. z
pasem górnym) są oznaczone
symbolem :.W przypadku fotelików
niewyposażonych w system
mocowania ISOFIX należy
przymocować pas górny Top-Tether
do uszu mocujących Top-Tether. Pas
górny fotelika musi zostać
poprowadzony między dwoma
prętami prowadzącymi zagłówka.
W przypadku fotelików
wyposażonych w system mocowania
ISOFIX należy zamontować fotelik w
zaczepach ISOFIX oraz dodatkowo
przymocować pas górny Top-Tether
do uszu mocujących Top-Tether. Pas
górny fotelika musi zostać
poprowadzony między dwoma
prętami prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

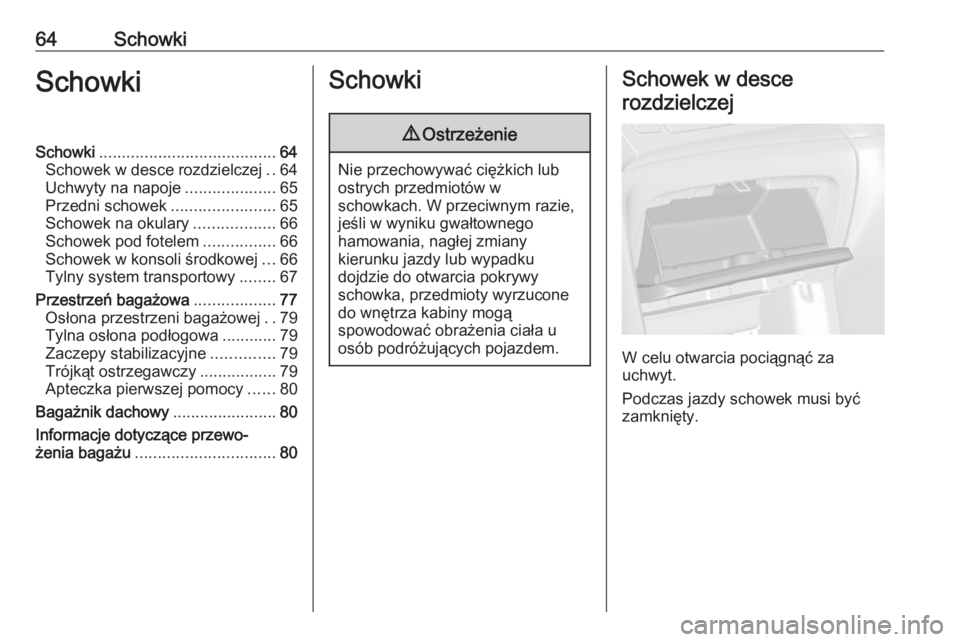

64SchowkiSchowkiSchowki....................................... 64
Schowek w desce rozdzielczej ..64
Uchwyty na napoje ....................65
Przedni schowek .......................65
Schowek na okulary ..................66
Schowek pod fotelem ................66
Schowek w konsoli środkowej ...66
Tylny system transportowy ........67
Przestrzeń bagażowa ..................77
Osłona przestrzeni bagażowej ..79
Tylna osłona podłogowa ............79
Zaczepy stabilizacyjne ..............79
Trójkąt ostrzegawczy .................79
Apteczka pierwszej pomocy ......80
Bagażnik dachowy .......................80
Informacje dotyczące przewo‐
żenia bagażu ............................... 80Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W celu otwarcia pociągnąć za
uchwyt.
Podczas jazdy schowek musi być
zamknięty.

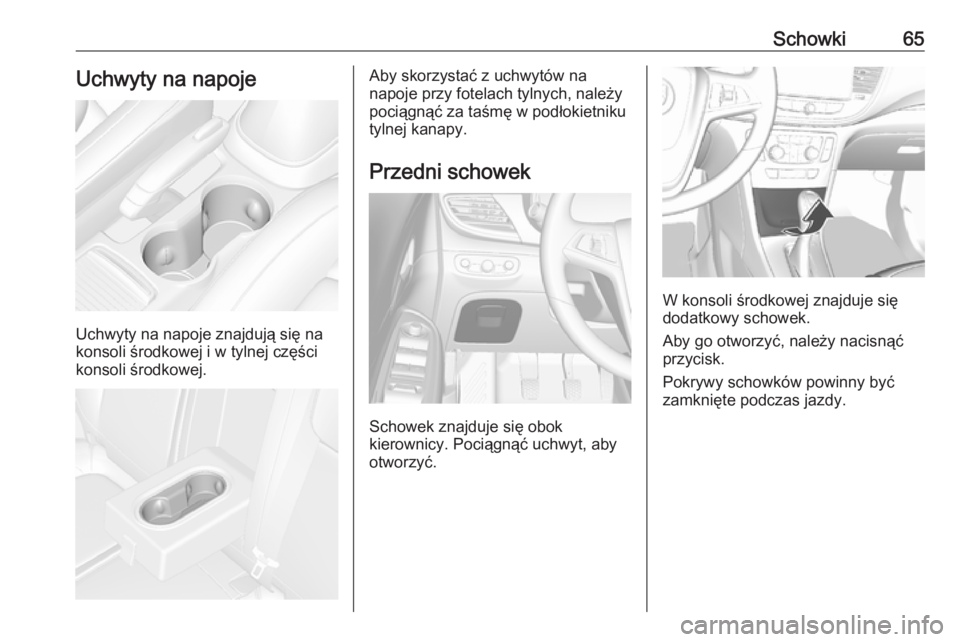

Schowki65Uchwyty na napoje
Uchwyty na napoje znajdują się na
konsoli środkowej i w tylnej części
konsoli środkowej.
Aby skorzystać z uchwytów na
napoje przy fotelach tylnych, należy pociągnąć za taśmę w podłokietniku
tylnej kanapy.
Przedni schowek
Schowek znajduje się obok
kierownicy. Pociągnąć uchwyt, aby
otworzyć.
W konsoli środkowej znajduje się
dodatkowy schowek.
Aby go otworzyć, należy nacisnąć
przycisk.
Pokrywy schowków powinny być
zamknięte podczas jazdy.

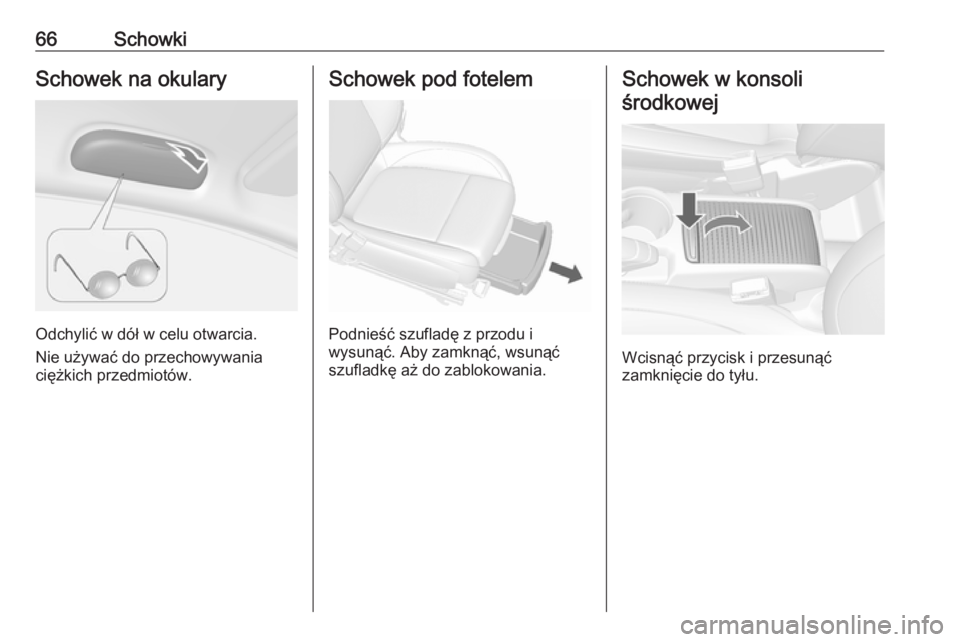

66SchowkiSchowek na okulary
Odchylić w dół w celu otwarcia.
Nie używać do przechowywania
ciężkich przedmiotów.
Schowek pod fotelem
Podnieść szufladę z przodu i
wysunąć. Aby zamknąć, wsunąć szufladkę aż do zablokowania.
Schowek w konsoli
środkowej
Wcisnąć przycisk i przesunąć
zamknięcie do tyłu.

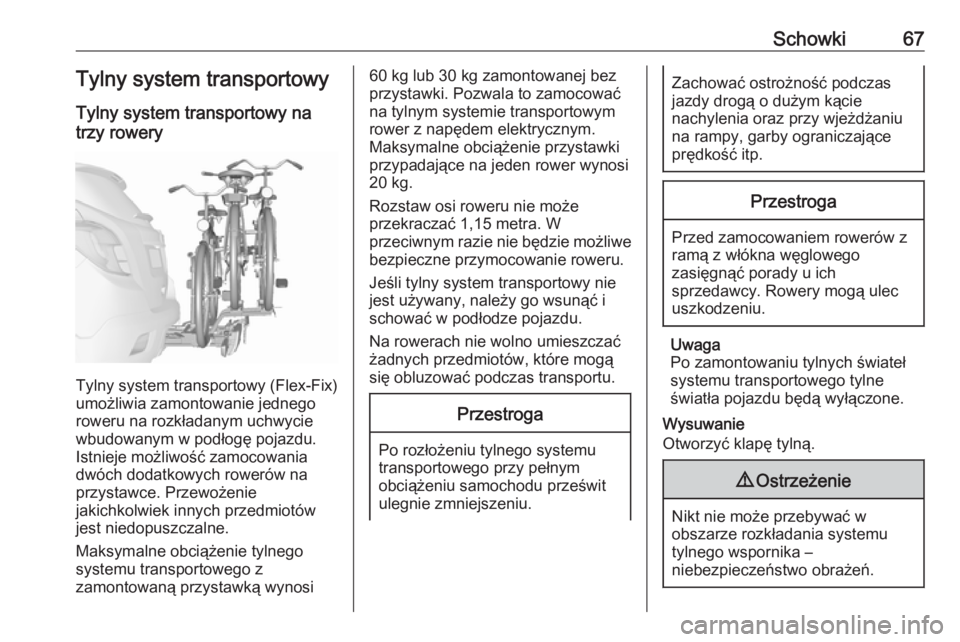

Schowki67Tylny system transportowyTylny system transportowy na
trzy rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie jednego
roweru na rozkładanym uchwycie
wbudowanym w podłogę pojazdu.
Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
60 kg lub 30 kg zamontowanej bez
przystawki. Pozwala to zamocować
na tylnym systemie transportowym
rower z napędem elektrycznym.
Maksymalne obciążenie przystawki
przypadające na jeden rower wynosi
20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu transportowego przy pełnym
obciążeniu samochodu prześwit
ulegnie zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Uwaga
Po zamontowaniu tylnych świateł
systemu transportowego tylne
światła pojazdu będą wyłączone.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.

68Schowki

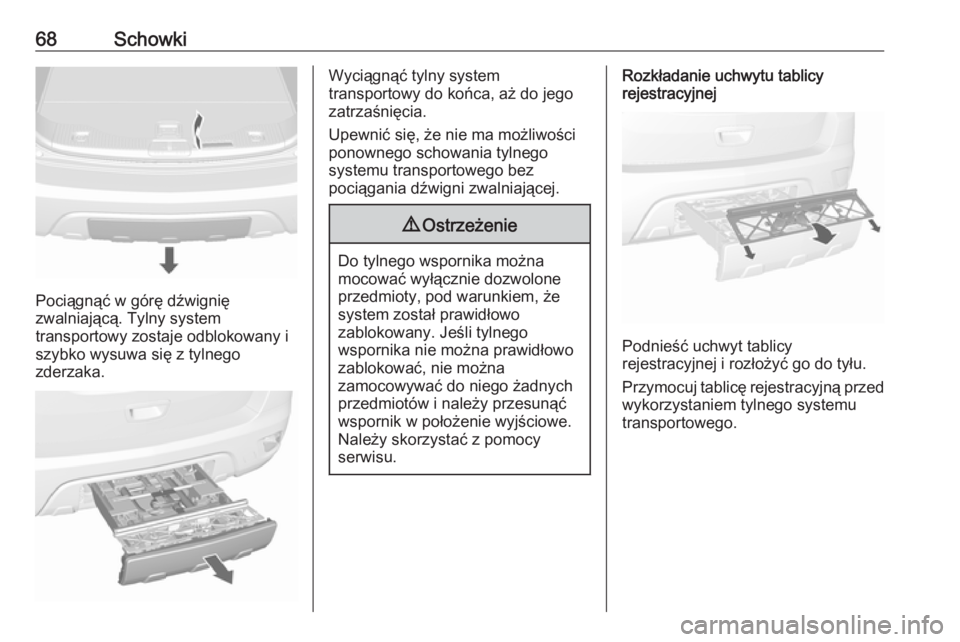

Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.
Przymocuj tablicę rejestracyjną przed
wykorzystaniem tylnego systemu
transportowego.

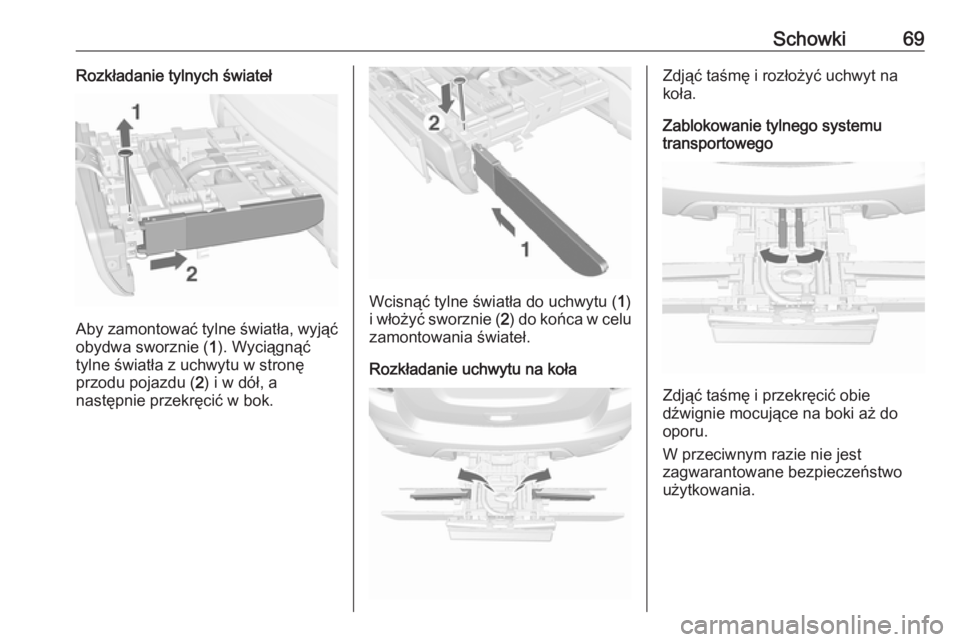

Schowki69Rozkładanie tylnych świateł
Aby zamontować tylne światła, wyjąćobydwa sworznie ( 1). Wyciągnąć
tylne światła z uchwytu w stronę
przodu pojazdu ( 2) i w dół, a
następnie przekręcić w bok.
Wcisnąć tylne światła do uchwytu ( 1)
i włożyć sworznie ( 2) do końca w celu
zamontowania świateł.
Rozkładanie uchwytu na koła
Zdjąć taśmę i rozłożyć uchwyt na
koła.
Zablokowanie tylnego systemu
transportowego
Zdjąć taśmę i przekręcić obie
dźwignie mocujące na boki aż do
oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.

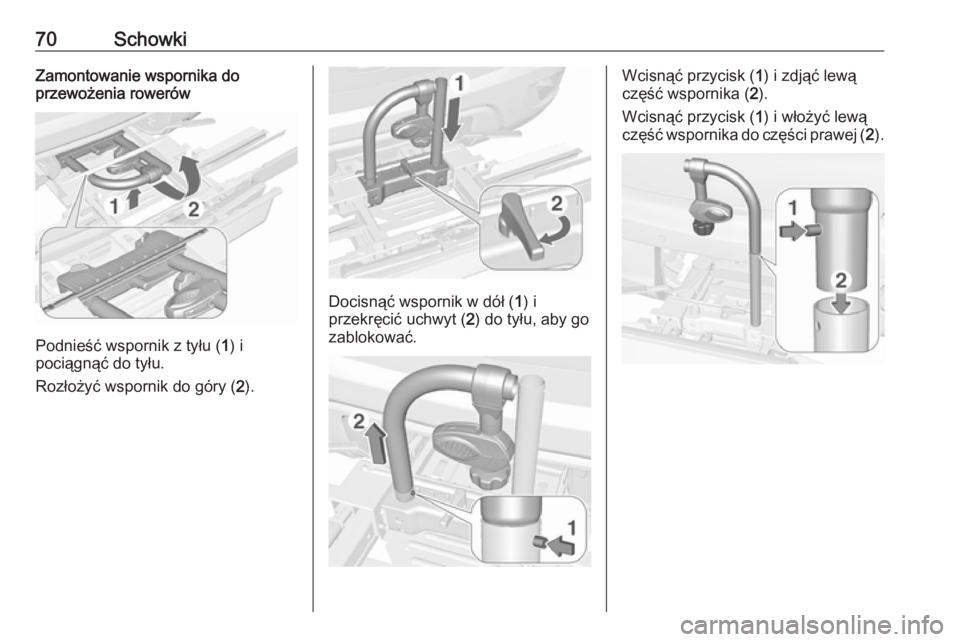

70SchowkiZamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu ( 1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry ( 2).
Docisnąć wspornik w dół ( 1) i
przekręcić uchwyt ( 2) do tyłu, aby go
zablokować.
Wcisnąć przycisk ( 1) i zdjąć lewą
część wspornika ( 2).
Wcisnąć przycisk ( 1) i włożyć lewą
część wspornika do części prawej ( 2).
