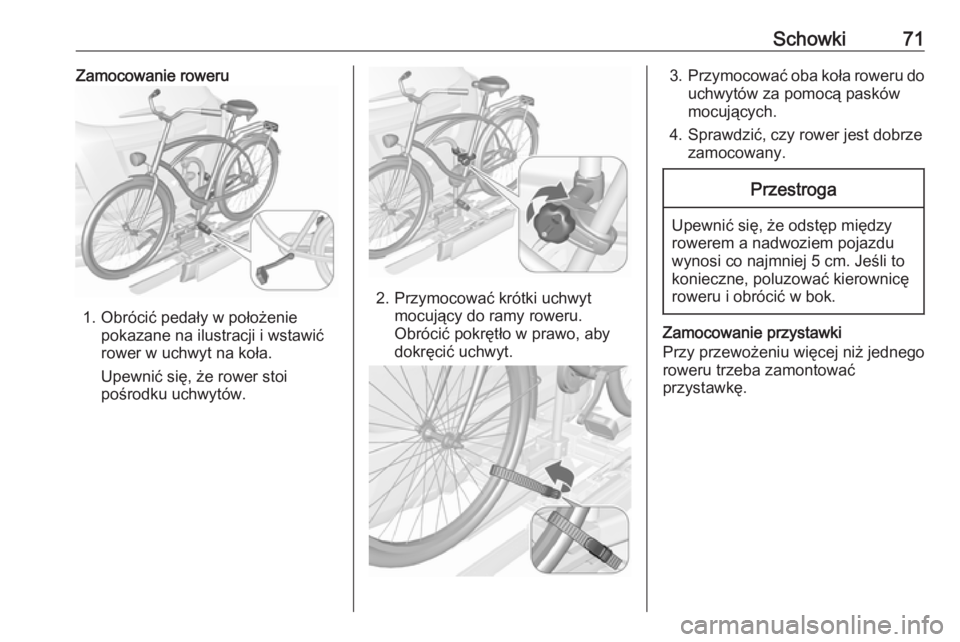

Schowki71Zamocowanie roweru
1. Obrócić pedały w położeniepokazane na ilustracji i wstawić
rower w uchwyt na koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie przystawki
Przy przewożeniu więcej niż jednego
roweru trzeba zamontować
przystawkę.

72Schowki

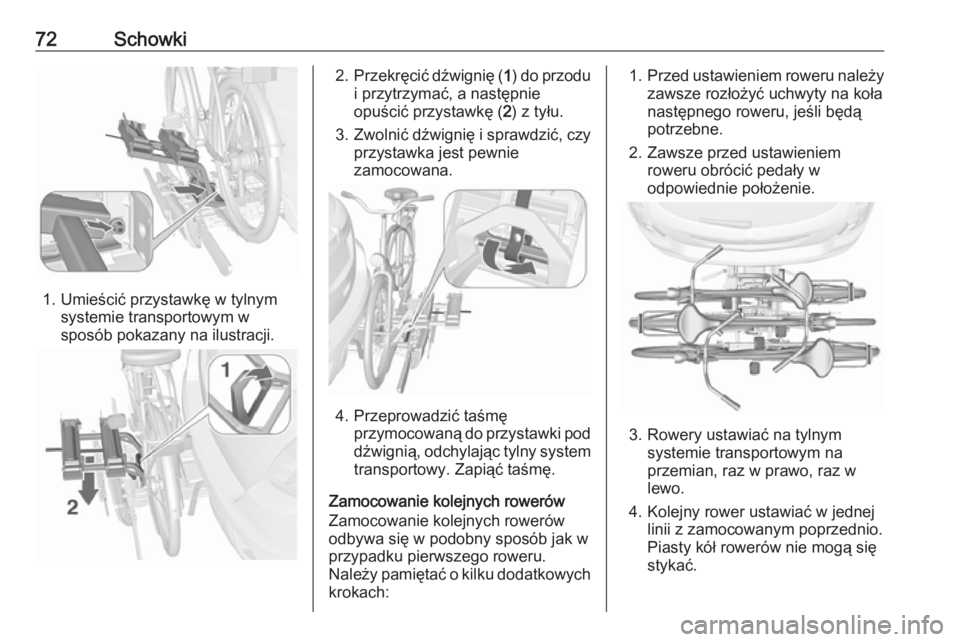

1. Umieścić przystawkę w tylnymsystemie transportowym w
sposób pokazany na ilustracji.
2. Przekręcić dźwignię ( 1) do przodu
i przytrzymać, a następnie
opuścić przystawkę ( 2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.
4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią, odchylając tylny system
transportowy. Zapiąć taśmę.
Zamocowanie kolejnych rowerów
Zamocowanie kolejnych rowerów
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Należy pamiętać o kilku dodatkowych krokach:
1. Przed ustawieniem roweru należy
zawsze rozłożyć uchwyty na koła
następnego roweru, jeśli będą
potrzebne.
2. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.
3. Rowery ustawiać na tylnym systemie transportowym na
przemian, raz w prawo, raz w
lewo.
4. Kolejny rower ustawiać w jednej linii z zamocowanym poprzednio.
Piasty kół rowerów nie mogą się
stykać.

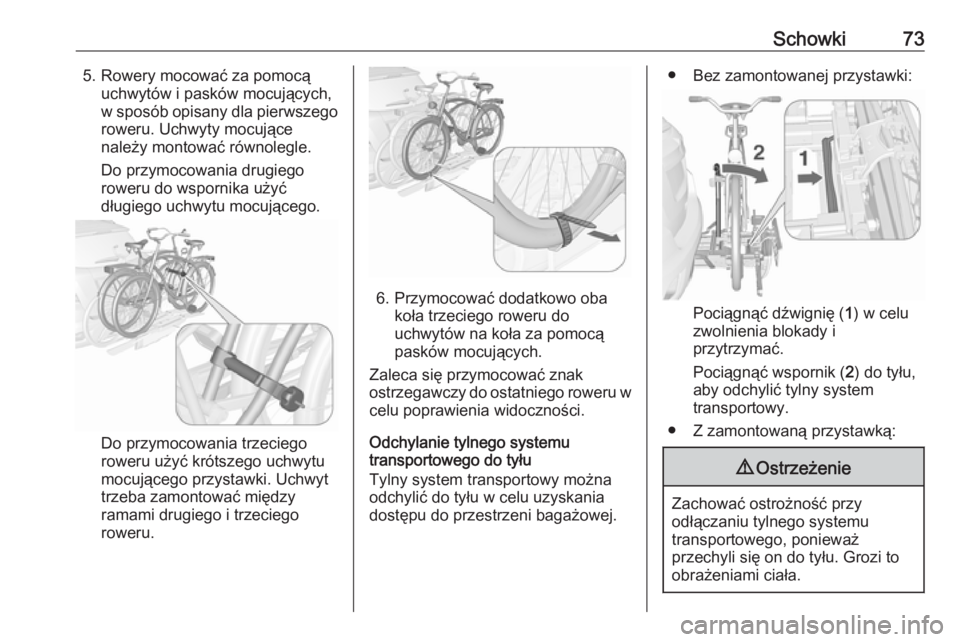

Schowki735. Rowery mocować za pomocąuchwytów i pasków mocujących,
w sposób opisany dla pierwszego roweru. Uchwyty mocujące
należy montować równolegle.
Do przymocowania drugiego
roweru do wspornika użyć
długiego uchwytu mocującego.
Do przymocowania trzeciego
roweru użyć krótszego uchwytu
mocującego przystawki. Uchwyt
trzeba zamontować między ramami drugiego i trzeciego
roweru.
6. Przymocować dodatkowo oba koła trzeciego roweru do
uchwytów na koła za pomocą
pasków mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
● Bez zamontowanej przystawki:
Pociągnąć dźwignię ( 1) w celu
zwolnienia blokady i
przytrzymać.
Pociągnąć wspornik ( 2) do tyłu,
aby odchylić tylny system
transportowy.
● Z zamontowaną przystawką:
9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to obrażeniami ciała.

74Schowki

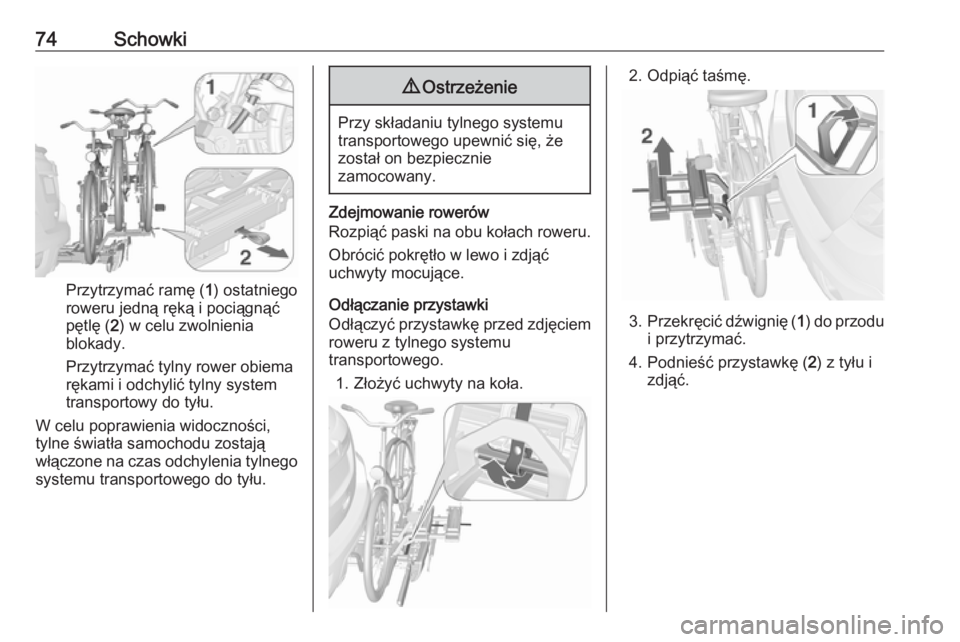

Przytrzymać ramę (1) ostatniego
roweru jedną ręką i pociągnąć
pętlę ( 2) w celu zwolnienia
blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.
W celu poprawienia widoczności,
tylne światła samochodu zostają
włączone na czas odchylenia tylnego systemu transportowego do tyłu.
9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został on bezpiecznie
zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki
Odłączyć przystawkę przed zdjęciem roweru z tylnego systemu
transportowego.
1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię ( 1) do przodu
i przytrzymać.
4. Podnieść przystawkę ( 2) z tyłu i
zdjąć.

Schowki75Zdemontowanie wspornika do
przewożenia rowerów
Wcisnąć przycisk ( 1) i zdjąć górną
część wspornika ( 2).
Wcisnąć przycisk ( 1) i włożyć
wspornik ( 2) na miejsce.
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt ( 1) w bok w celu
zwolnienia blokady i podnieść
wspornik ( 2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma
( 1 ).
Docisnąć wspornik w dół z tyłu ( 2).
Złożenie uchwytu na koła
Złożyć uchwyt na koła. Zamocować
taśmę.

76Schowki

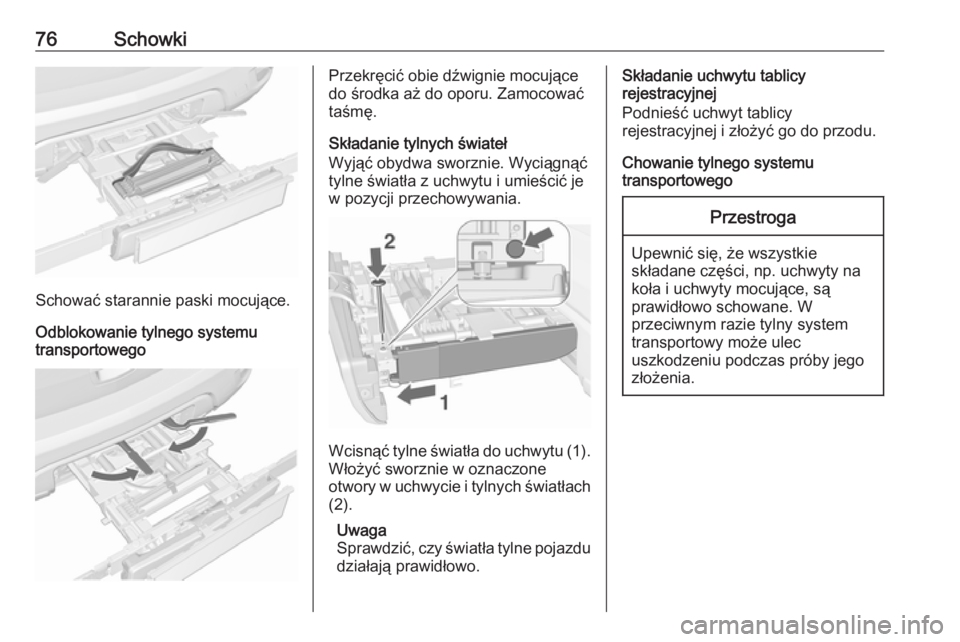

Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
do środka aż do oporu. Zamocować
taśmę.
Składanie tylnych świateł
Wyjąć obydwa sworznie. Wyciągnąć tylne światła z uchwytu i umieścić je
w pozycji przechowywania.
Wcisnąć tylne światła do uchwytu (1).
Włożyć sworznie w oznaczone
otwory w uchwycie i tylnych światłach (2).
Uwaga
Sprawdzić, czy światła tylne pojazdu działają prawidłowo.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.

Schowki77

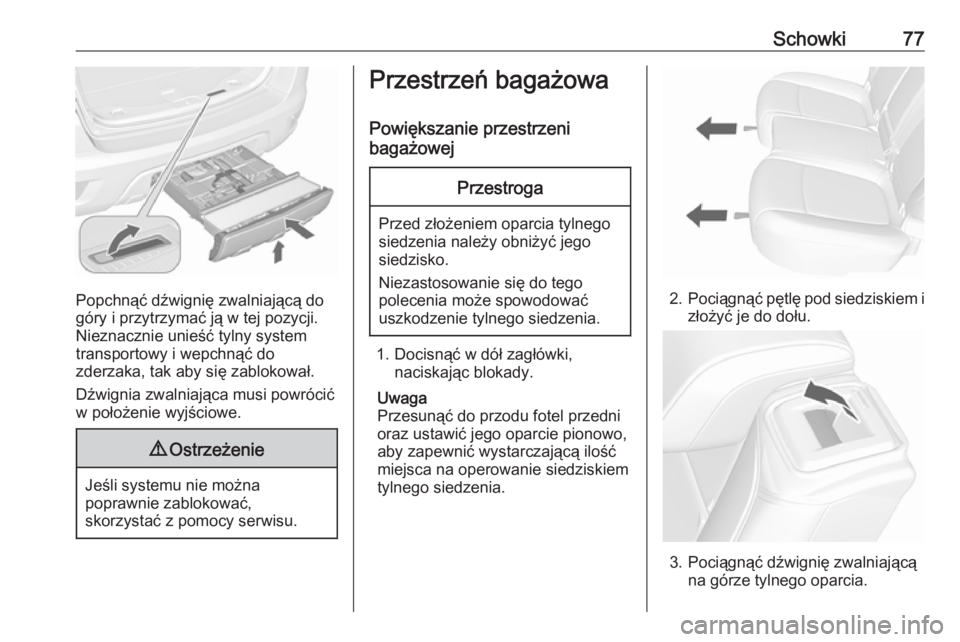

Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Powiększanie przestrzeni
bagażowejPrzestroga
Przed złożeniem oparcia tylnego
siedzenia należy obniżyć jego
siedzisko.
Niezastosowanie się do tego
polecenia może spowodować
uszkodzenie tylnego siedzenia.
1. Docisnąć w dół zagłówki, naciskając blokady.
Uwaga
Przesunąć do przodu fotel przedni
oraz ustawić jego oparcie pionowo,
aby zapewnić wystarczającą ilość
miejsca na operowanie siedziskiem
tylnego siedzenia.
2. Pociągnąć pętlę pod siedziskiem i
złożyć je do dołu.
3. Pociągnąć dźwignię zwalniającą na górze tylnego oparcia.

78Schowki

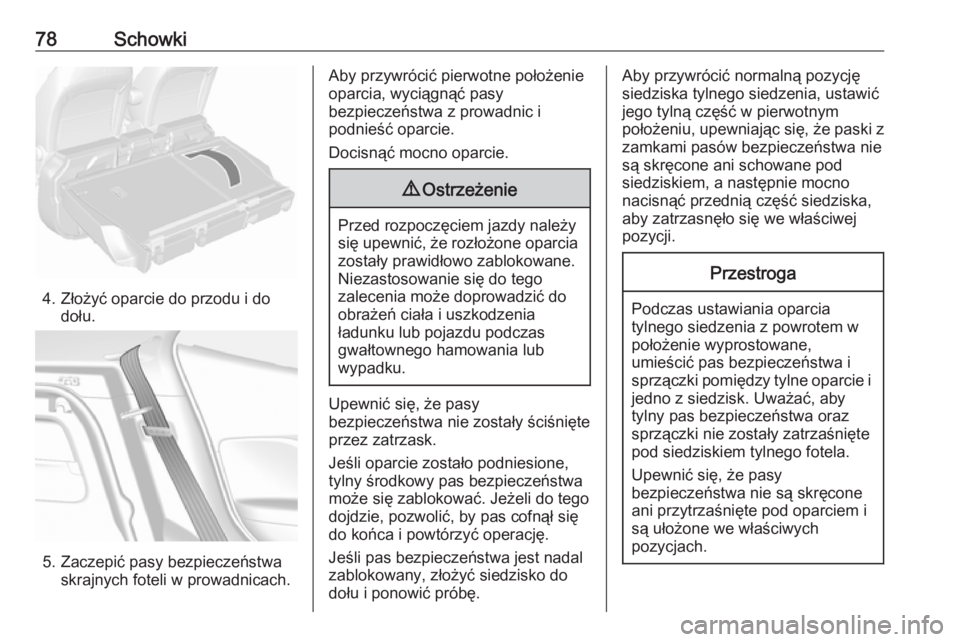

4. Złożyć oparcie do przodu i dodołu.
5. Zaczepić pasy bezpieczeństwaskrajnych foteli w prowadnicach.
Aby przywrócić pierwotne położenie
oparcia, wyciągnąć pasy
bezpieczeństwa z prowadnic i
podnieść oparcie.
Docisnąć mocno oparcie.9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Upewnić się, że pasy
bezpieczeństwa nie zostały ściśnięte
przez zatrzask.
Jeśli oparcie zostało podniesione,
tylny środkowy pas bezpieczeństwa
może się zablokować. Jeżeli do tego
dojdzie, pozwolić, by pas cofnął się
do końca i powtórzyć operację.
Jeśli pas bezpieczeństwa jest nadal
zablokowany, złożyć siedzisko do
dołu i ponowić próbę.
Aby przywrócić normalną pozycję
siedziska tylnego siedzenia, ustawić
jego tylną część w pierwotnym
położeniu, upewniając się, że paski z zamkami pasów bezpieczeństwa nie
są skręcone ani schowane pod
siedziskiem, a następnie mocno
nacisnąć przednią część siedziska,
aby zatrzasnęło się we właściwej
pozycji.Przestroga
Podczas ustawiania oparcia
tylnego siedzenia z powrotem w położenie wyprostowane,
umieścić pas bezpieczeństwa i
sprzączki pomiędzy tylne oparcie i jedno z siedzisk. Uważać, aby
tylny pas bezpieczeństwa oraz
sprzączki nie zostały zatrzaśnięte
pod siedziskiem tylnego fotela.
Upewnić się, że pasy
bezpieczeństwa nie są skręcone
ani przytrzaśnięte pod oparciem i
są ułożone we właściwych
pozycjach.
