2017 OPEL MOKKA X Instrukcja obsługi (in Polish)

Pielęgnacja samochodu207● Dalsze informacje podano winstrukcji obsługi.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki, wcisnąć
przycisk w celu odblokowania pióra
wycieraczki i odłączyć je.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
1. Zdjąć osłonę z zespołu wycieraczki.
2. Podnieść pióro wycieraczki.

208Pielęgnacja samochodu3. Wcisnąć czop uchwytuprzesuwnego.
4. Wyciągnąć pióro wycieraczki.Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od
strony komory silnika.
Uwaga
Po jeździe w silnym deszczu lub po myciu samochodu klosze
reflektorów mogą być niekiedy
zaparowane.
Wynika to z różnicy temperatur
pomiędzy wnętrzem klosza a
otoczeniem.
Jest to zjawisko podobne do
zaparowywania szyb samochodu
podczas jazdy w deszczu i nie
oznacza problemu z samochodem.Jeśli woda przedostanie się do
obwodu żarówki, pojazd należy
poddać przeglądowi, zalecamy
wizytę w autoryzowanym serwisie.
Żarówki halogenowe9 Ostrzeżenie
Żarówki halogenowe zawierają
gaz pod ciśnieniem i mogą
wybuchnąć w razie upuszczenia
lub zarysowania. Może to
spowodować obrażenia osób
znajdujących się w pobliżu
pojazdu. Należy zapoznać się z
instrukcjami zamieszczonymi na
opakowaniu żarówki i
przestrzegać ich.
Oświetlenie LED
Ten pojazd jest wyposażony w kilka
świateł LED. W celu wymiany
któregokolwiek zespołu oświetlenia
LED należy skontaktować się z
warsztatem.

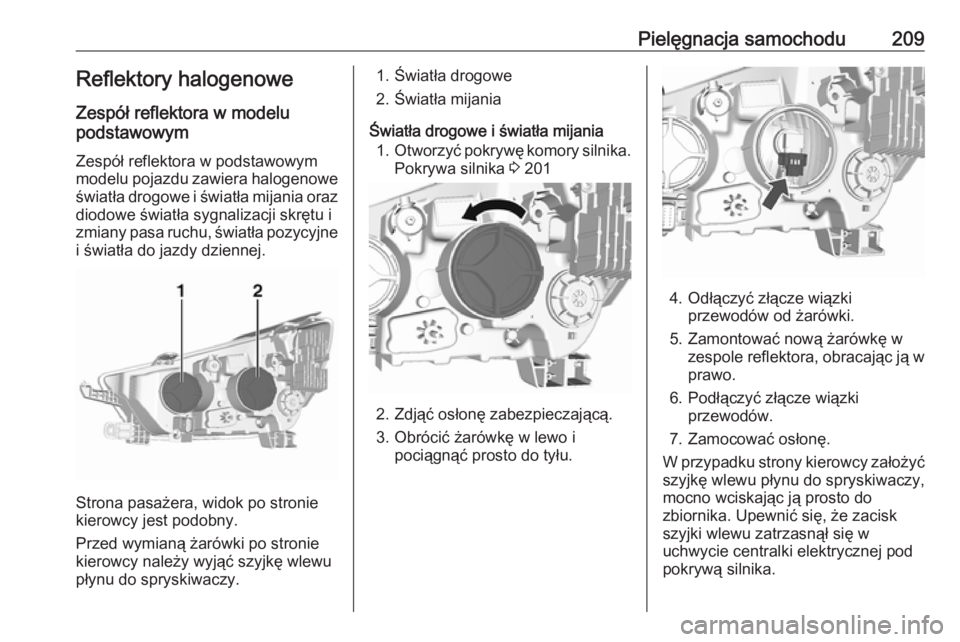

Pielęgnacja samochodu209Reflektory halogenoweZespół reflektora w modelu
podstawowym
Zespół reflektora w podstawowym
modelu pojazdu zawiera halogenowe
światła drogowe i światła mijania oraz diodowe światła sygnalizacji skrętu i
zmiany pasa ruchu, światła pozycyjne
i światła do jazdy dziennej.
Strona pasażera, widok po stronie
kierowcy jest podobny.
Przed wymianą żarówki po stronie
kierowcy należy wyjąć szyjkę wlewu
płynu do spryskiwaczy.
1. Światła drogowe
2. Światła mijania
Światła drogowe i światła mijania 1. Otworzyć pokrywę komory silnika.
Pokrywa silnika 3 201
2. Zdjąć osłonę zabezpieczającą.
3. Obrócić żarówkę w lewo i pociągnąć prosto do tyłu.
4. Odłączyć złącze wiązkiprzewodów od żarówki.
5. Zamontować nową żarówkę w zespole reflektora, obracając ją wprawo.
6. Podłączyć złącze wiązki przewodów.
7. Zamocować osłonę.
W przypadku strony kierowcy założyć
szyjkę wlewu płynu do spryskiwaczy,
mocno wciskając ją prosto do
zbiornika. Upewnić się, że zacisk
szyjki wlewu zatrzasnął się w
uchwycie centralki elektrycznej pod pokrywą silnika.

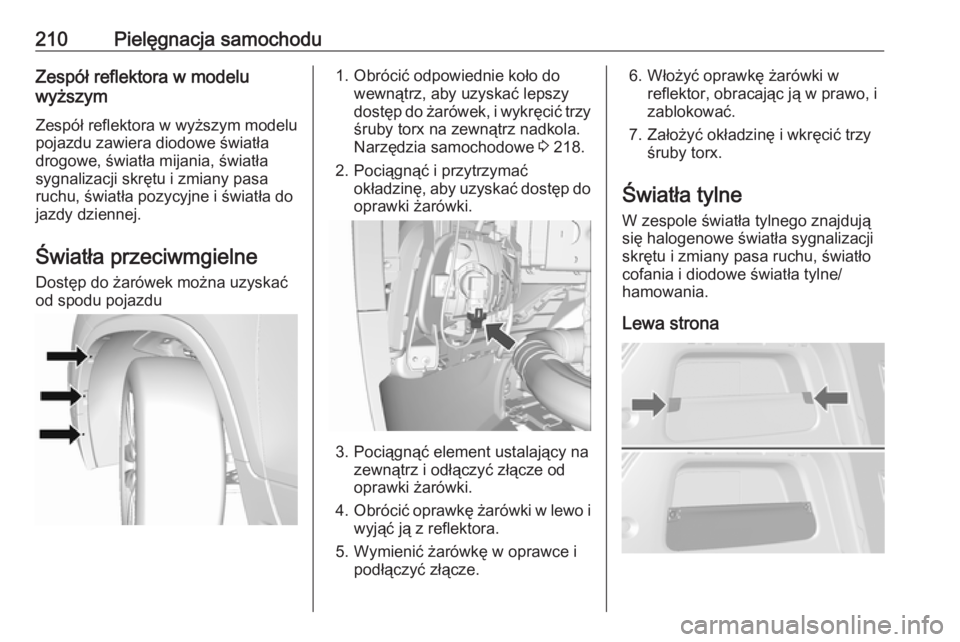

210Pielęgnacja samochoduZespół reflektora w modelu
wyższym
Zespół reflektora w wyższym modelu
pojazdu zawiera diodowe światła
drogowe, światła mijania, światła
sygnalizacji skrętu i zmiany pasa
ruchu, światła pozycyjne i światła do
jazdy dziennej.
Światła przeciwmgielne Dostęp do żarówek można uzyskać
od spodu pojazdu1. Obrócić odpowiednie koło do wewnątrz, aby uzyskać lepszy
dostęp do żarówek, i wykręcić trzy śruby torx na zewnątrz nadkola.
Narzędzia samochodowe 3 218.
2. Pociągnąć i przytrzymać okładzinę, aby uzyskać dostęp do
oprawki żarówki.
3. Pociągnąć element ustalający na zewnątrz i odłączyć złącze od
oprawki żarówki.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki wreflektor, obracając ją w prawo, izablokować.
7. Założyć okładzinę i wkręcić trzy śruby torx.
Światła tylne
W zespole światła tylnego znajdują
się halogenowe światła sygnalizacji
skrętu i zmiany pasa ruchu, światło
cofania i diodowe światła tylne/
hamowania.
Lewa strona

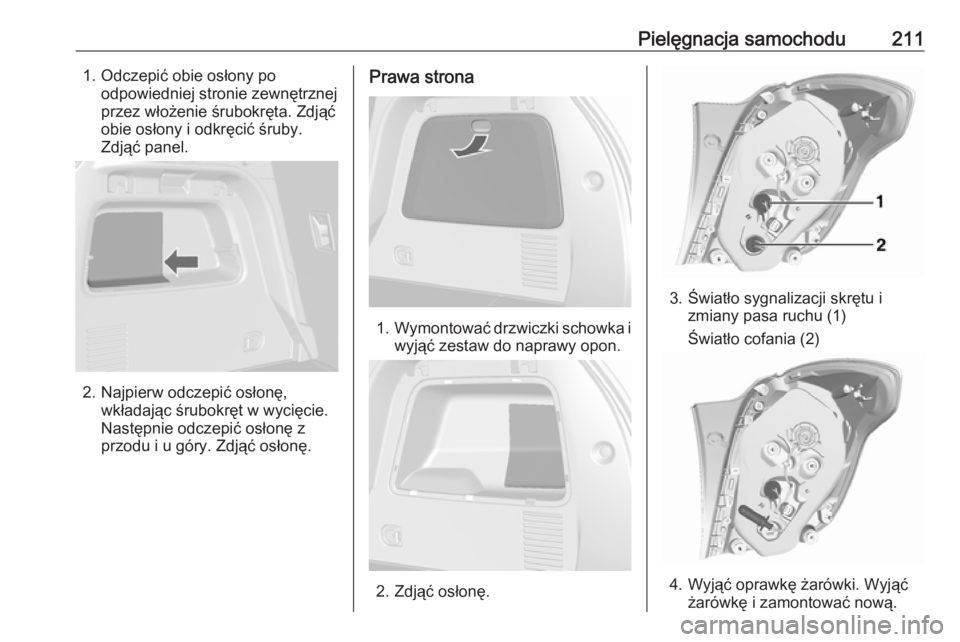

Pielęgnacja samochodu2111. Odczepić obie osłony poodpowiedniej stronie zewnętrznej
przez włożenie śrubokręta. Zdjąć
obie osłony i odkręcić śruby.
Zdjąć panel.
2. Najpierw odczepić osłonę, wkładając śrubokręt w wycięcie.
Następnie odczepić osłonę z
przodu i u góry. Zdjąć osłonę.
Prawa strona
1. Wymontować drzwiczki schowka i
wyjąć zestaw do naprawy opon.
2. Zdjąć osłonę.
3. Światło sygnalizacji skrętu i zmiany pasa ruchu (1)
Światło cofania (2)
4. Wyjąć oprawkę żarówki. Wyjąć żarówkę i zamontować nową.

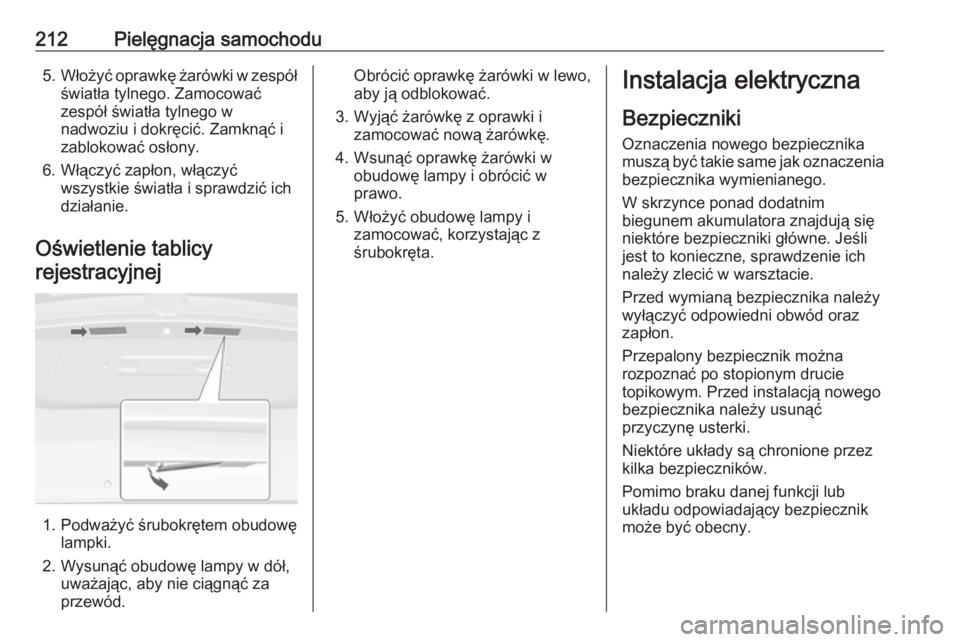

212Pielęgnacja samochodu5.Włożyć oprawkę żarówki w zespół
światła tylnego. Zamocować
zespół światła tylnego w
nadwoziu i dokręcić. Zamknąć i
zablokować osłony.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Oświetlenie tablicy
rejestracyjnej
1. Podważyć śrubokrętem obudowę lampki.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.
Obrócić oprawkę żarówki w lewo,
aby ją odblokować.
3. Wyjąć żarówkę z oprawki i zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w
prawo.
5. Włożyć obudowę lampy i zamocować, korzystając z
śrubokręta.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W skrzynce ponad dodatnim
biegunem akumulatora znajdują się
niektóre bezpieczniki główne. Jeśli
jest to konieczne, sprawdzenie ich
należy zlecić w warsztacie.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

Pielęgnacja samochodu213Uwaga
Niektóre opisy bezpieczników w tym
podręczniku mogą nie odpowiadać
układowi bezpieczników w danej
wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
Mini bezpieczniki

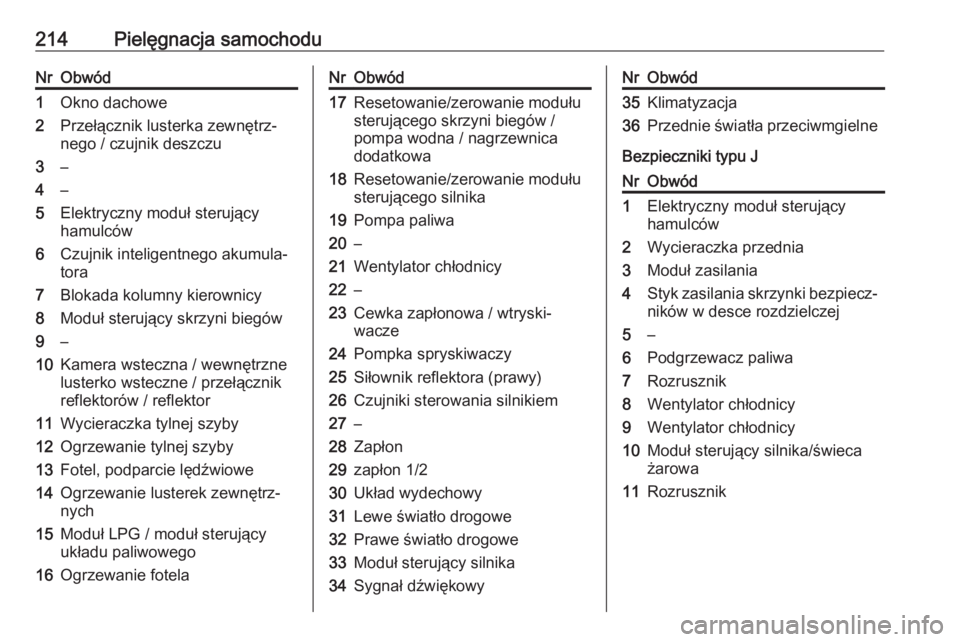

214Pielęgnacja samochoduNrObwód1Okno dachowe2Przełącznik lusterka zewnętrz‐
nego / czujnik deszczu3–4–5Elektryczny moduł sterujący
hamulców6Czujnik inteligentnego akumula‐
tora7Blokada kolumny kierownicy8Moduł sterujący skrzyni biegów9–10Kamera wsteczna / wewnętrzne
lusterko wsteczne / przełącznik
reflektorów / reflektor11Wycieraczka tylnej szyby12Ogrzewanie tylnej szyby13Fotel, podparcie lędźwiowe14Ogrzewanie lusterek zewnętrz‐
nych15Moduł LPG / moduł sterujący
układu paliwowego16Ogrzewanie fotelaNrObwód17Resetowanie/zerowanie modułu
sterującego skrzyni biegów /
pompa wodna / nagrzewnica
dodatkowa18Resetowanie/zerowanie modułu
sterującego silnika19Pompa paliwa20–21Wentylator chłodnicy22–23Cewka zapłonowa / wtryski‐
wacze24Pompka spryskiwaczy25Siłownik reflektora (prawy)26Czujniki sterowania silnikiem27–28Zapłon29zapłon 1/230Układ wydechowy31Lewe światło drogowe32Prawe światło drogowe33Moduł sterujący silnika34Sygnał dźwiękowyNrObwód35Klimatyzacja36Przednie światła przeciwmgielne
Bezpieczniki typu J
NrObwód1Elektryczny moduł sterujący
hamulców2Wycieraczka przednia3Moduł zasilania4Styk zasilania skrzynki bezpiecz‐ ników w desce rozdzielczej5–6Podgrzewacz paliwa7Rozrusznik8Wentylator chłodnicy9Wentylator chłodnicy10Moduł sterujący silnika/świeca
żarowa11Rozrusznik
