2017 OPEL MOKKA X Instrukcja obsługi (in Polish)

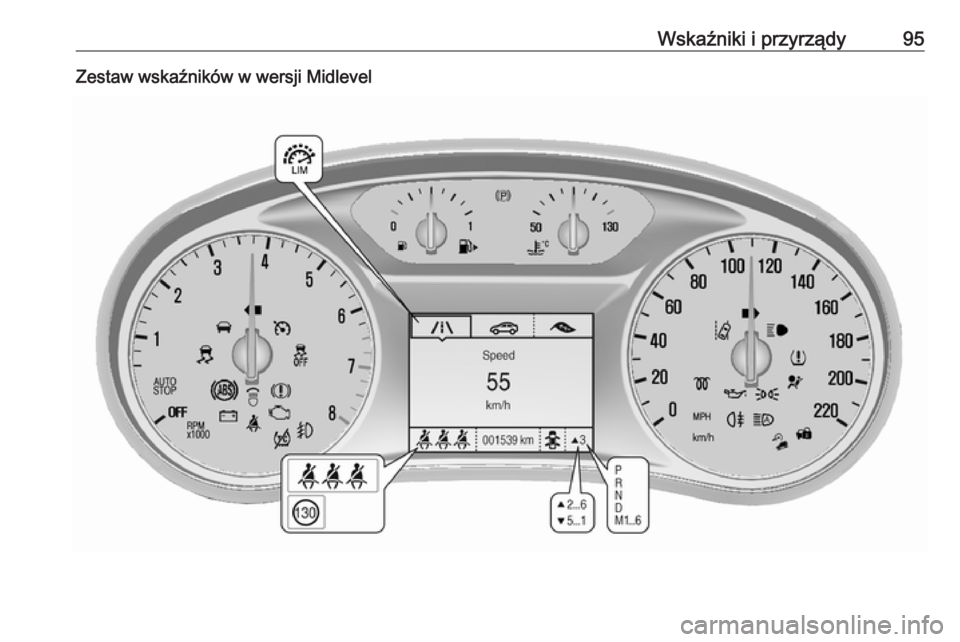

Wskaźniki i przyrządy95Zestaw wskaźników w wersji Midlevel

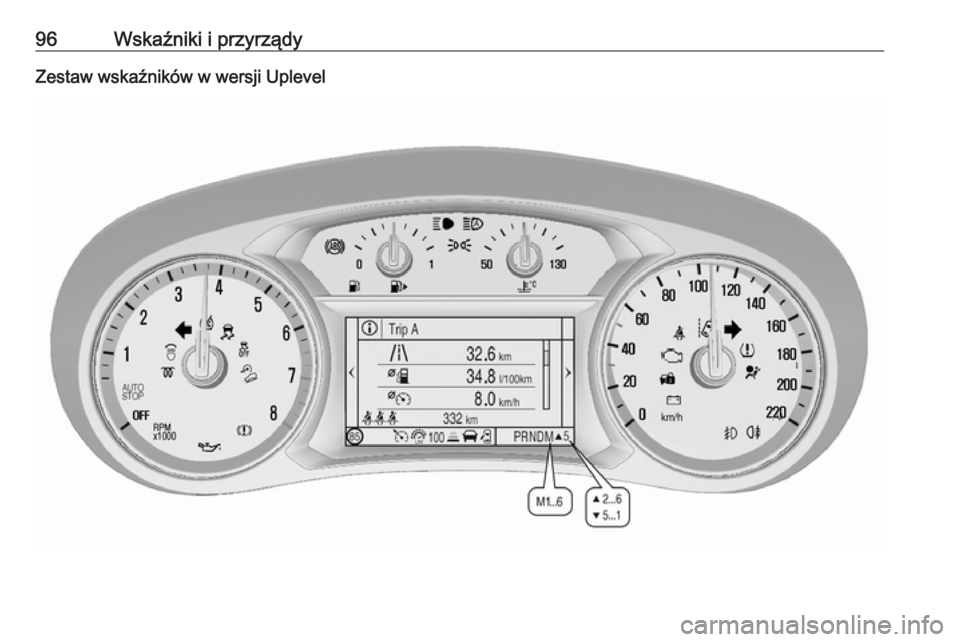

96Wskaźniki i przyrządyZestaw wskaźników w wersji Uplevel

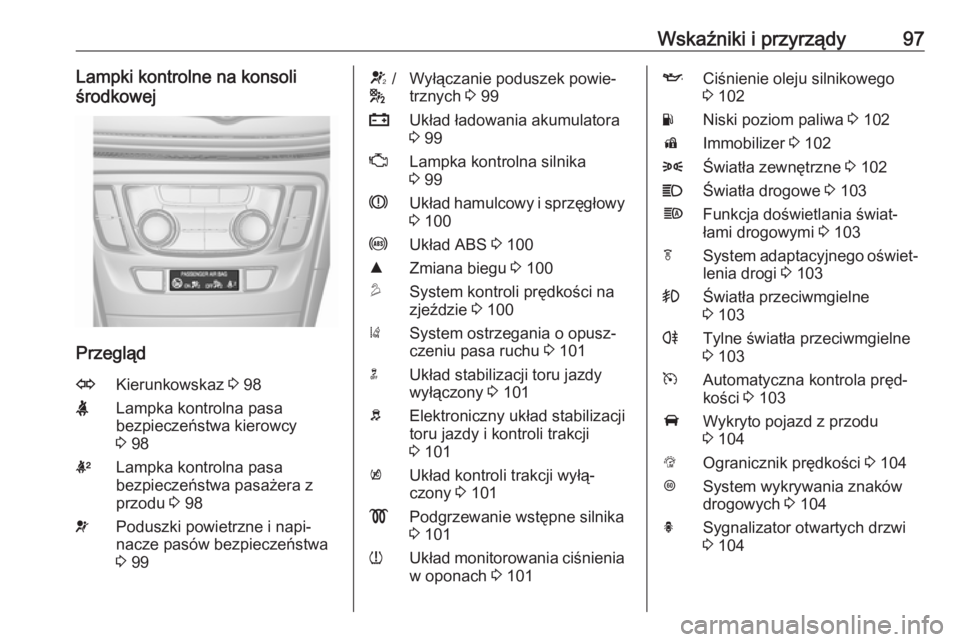

Wskaźniki i przyrządy97Lampki kontrolne na konsoli
środkowej
Przegląd
OKierunkowskaz 3 98XLampka kontrolna pasa
bezpieczeństwa kierowcy
3 98kLampka kontrolna pasa
bezpieczeństwa pasażera z
przodu 3 98vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 99V /
*Wyłączanie poduszek powie‐
trznych 3 99pUkład ładowania akumulatora
3 99ZLampka kontrolna silnika
3 99RUkład hamulcowy i sprzęgłowy
3 100uUkład ABS 3 100RZmiana biegu 3 100uSystem kontroli prędkości na
zjeździe 3 100)System ostrzegania o opusz‐
czeniu pasa ruchu 3 101nUkład stabilizacji toru jazdy
wyłączony 3 101bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 101kUkład kontroli trakcji wyłą‐
czony 3 101!Podgrzewanie wstępne silnika
3 101wUkład monitorowania ciśnienia
w oponach 3 101ICiśnienie oleju silnikowego
3 102YNiski poziom paliwa 3 102dImmobilizer 3 1028Światła zewnętrzne 3 102CŚwiatła drogowe 3 103fFunkcja doświetlania świat‐
łami drogowymi 3 103fSystem adaptacyjnego oświet‐
lenia drogi 3 103>Światła przeciwmgielne
3 103rTylne światła przeciwmgielne
3 103mAutomatyczna kontrola pręd‐
kości 3 103AWykryto pojazd z przodu
3 104LOgranicznik prędkości 3 104LSystem wykrywania znaków
drogowych 3 104hSygnalizator otwartych drzwi
3 104

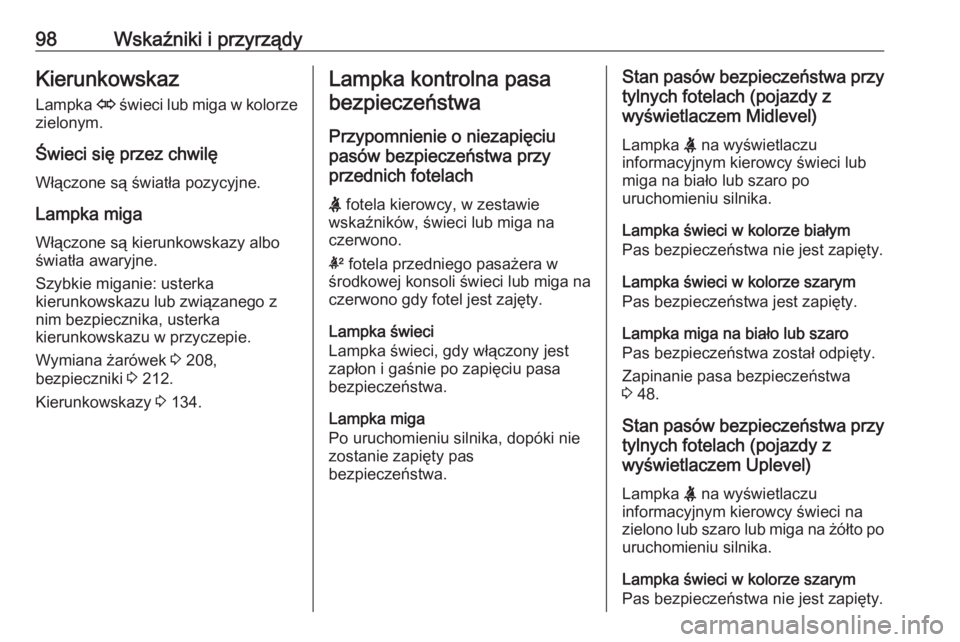

98Wskaźniki i przyrządyKierunkowskazLampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 208,
bezpieczniki 3 212.
Kierunkowskazy 3 134.Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera w
środkowej konsoli świeci lub miga na czerwono gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Po uruchomieniu silnika, dopóki nie zostanie zapięty pas
bezpieczeństwa.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Midlevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 48.
Stan pasów bezpieczeństwa przy tylnych fotelach (pojazdy z
wyświetlaczem Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na
zielono lub szaro lub miga na żółto po
uruchomieniu silnika.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa nie jest zapięty.

Wskaźniki i przyrządy99Lampka świeci w kolorze zielonym
Pas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 48.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka świeci
przez kilka sekund. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
kilku sekundach bądź nagle zaświeci
podczas jazdy, oznacza to, że
występuje usterka w układzie
poduszek powietrznych. Należy
skorzystać z pomocy warsztatu. W
razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9
Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 47, 3 50.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 56.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.

100Wskaźniki i przyrządyLampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 205.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 165.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 164.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol R lub S
wraz z numerem wyższego lub
niższego biegu.
System kontroli prędkości
na zjeździe
Lampka u świeci lub miga w kolorze
zielonym.
Lampka świeci w kolorze
zielonym
System jest gotowy do działania.
Lampka miga na zielonoSystem działa.

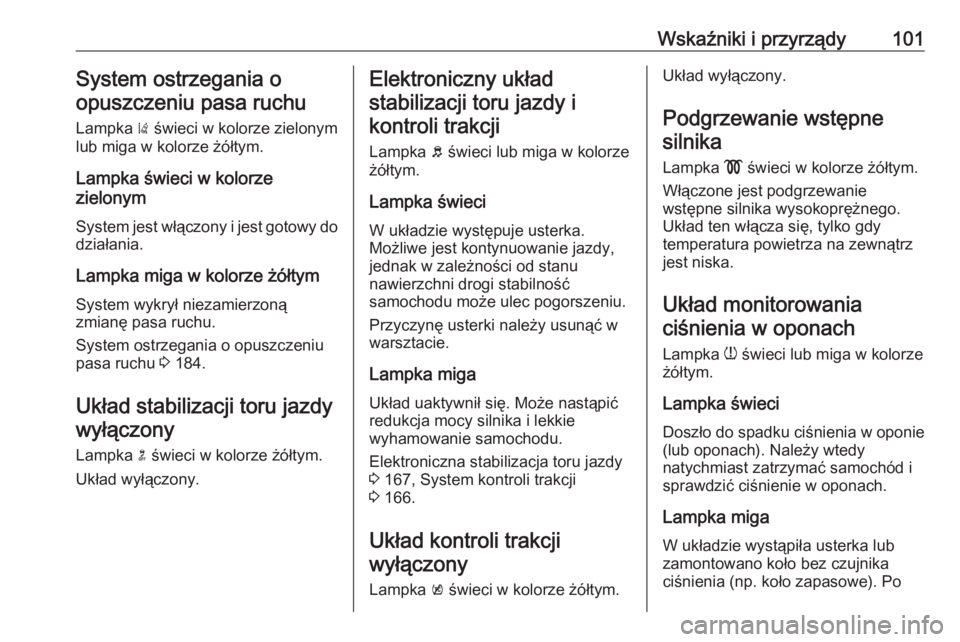

Wskaźniki i przyrządy101System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
System ostrzegania o opuszczeniu
pasa ruchu 3 184.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.Elektroniczny układ
stabilizacji toru jazdy i kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 167, System kontroli trakcji
3 166.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.Układ wyłączony.
Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po

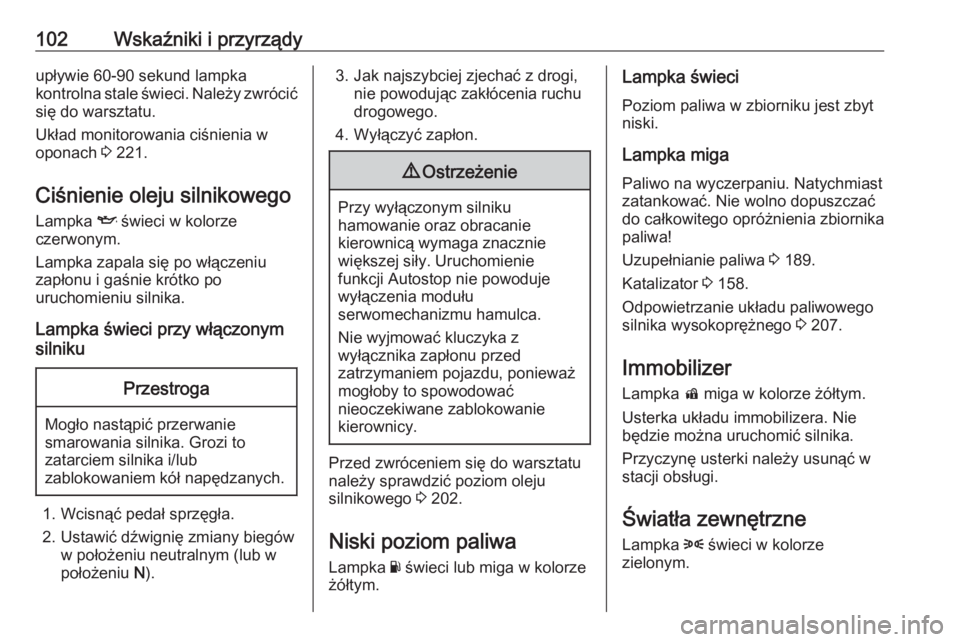

102Wskaźniki i przyrządyupływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 221.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi,
nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 202.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 189.
Katalizator 3 158.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 207.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Przyczynę usterki należy usunąć w
stacji obsługi.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
