2017 OPEL MOKKA X Instrukcja obsługi (in Polish)

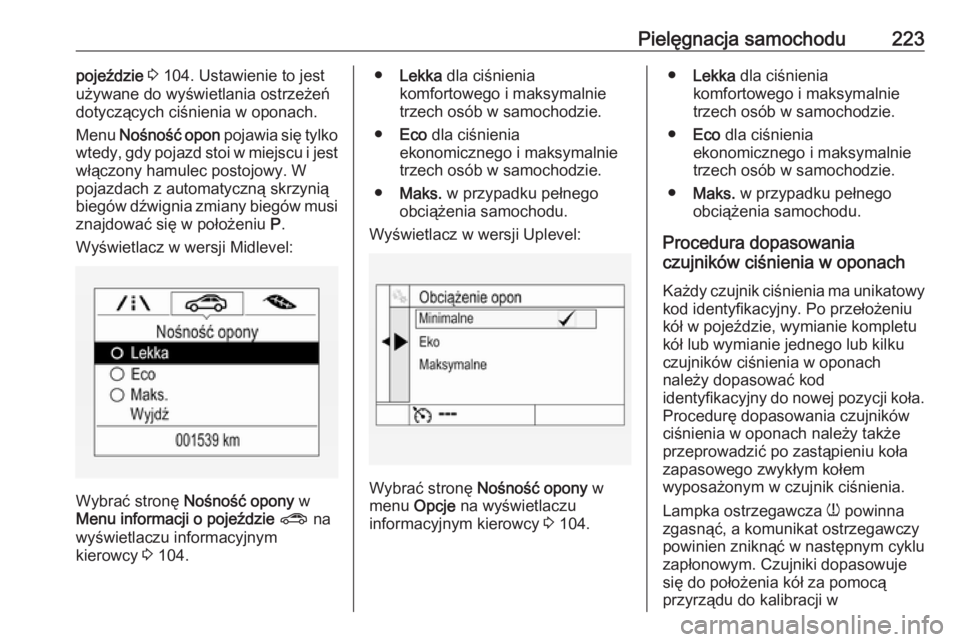

Pielęgnacja samochodu223pojeździe 3 104. Ustawienie to jest
używane do wyświetlania ostrzeżeń
dotyczących ciśnienia w oponach.
Menu Nośność opon pojawia się tylko
wtedy, gdy pojazd stoi w miejscu i jest włączony hamulec postojowy. W
pojazdach z automatyczną skrzynią
biegów dźwignia zmiany biegów musi
znajdować się w położeniu P.
Wyświetlacz w wersji Midlevel:
Wybrać stronę Nośność opony w
Menu informacji o pojeździe ? na
wyświetlaczu informacyjnym kierowcy 3 104.
● Lekka dla ciśnienia
komfortowego i maksymalnie
trzech osób w samochodzie.
● Eco dla ciśnienia
ekonomicznego i maksymalnie
trzech osób w samochodzie.
● Maks. w przypadku pełnego
obciążenia samochodu.
Wyświetlacz w wersji Uplevel:
Wybrać stronę Nośność opony w
menu Opcje na wyświetlaczu
informacyjnym kierowcy 3 104.
● Lekka dla ciśnienia
komfortowego i maksymalnie
trzech osób w samochodzie.
● Eco dla ciśnienia
ekonomicznego i maksymalnie
trzech osób w samochodzie.
● Maks. w przypadku pełnego
obciążenia samochodu.
Procedura dopasowania
czujników ciśnienia w oponach
Każdy czujnik ciśnienia ma unikatowy
kod identyfikacyjny. Po przełożeniu
kół w pojeździe, wymianie kompletu
kół lub wymianie jednego lub kilku
czujników ciśnienia w oponach
należy dopasować kod
identyfikacyjny do nowej pozycji koła.
Procedurę dopasowania czujników
ciśnienia w oponach należy także
przeprowadzić po zastąpieniu koła
zapasowego zwykłym kołem
wyposażonym w czujnik ciśnienia.
Lampka ostrzegawcza w powinna
zgasnąć, a komunikat ostrzegawczy
powinien zniknąć w następnym cyklu
zapłonowym. Czujniki dopasowuje
się do położenia kół za pomocą
przyrządu do kalibracji w

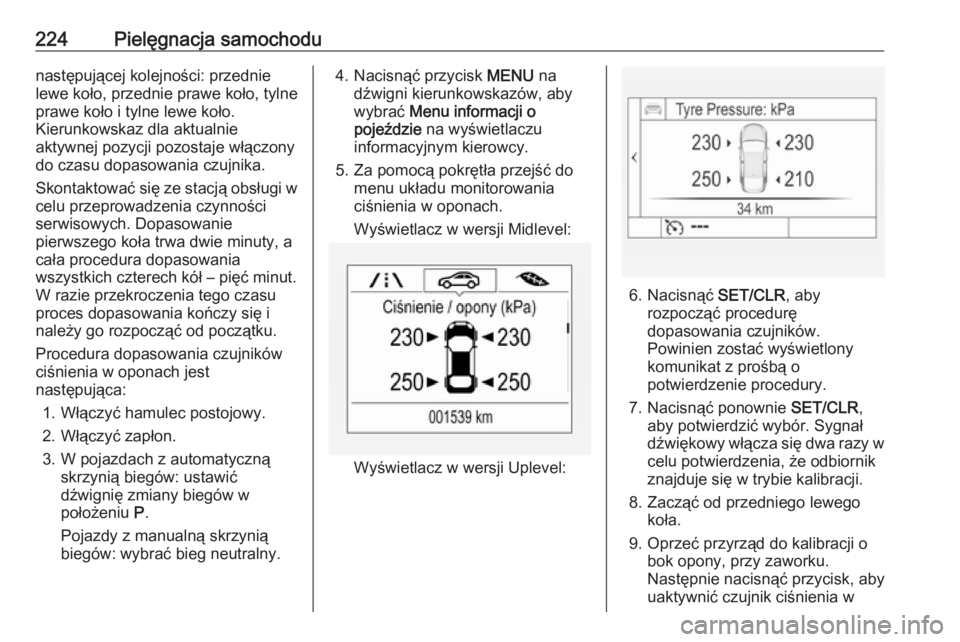

224Pielęgnacja samochodunastępującej kolejności: przednielewe koło, przednie prawe koło, tylne
prawe koło i tylne lewe koło.
Kierunkowskaz dla aktualnie
aktywnej pozycji pozostaje włączony
do czasu dopasowania czujnika.
Skontaktować się ze stacją obsługi w celu przeprowadzenia czynności
serwisowych. Dopasowanie
pierwszego koła trwa dwie minuty, a
cała procedura dopasowania
wszystkich czterech kół – pięć minut.
W razie przekroczenia tego czasu
proces dopasowania kończy się i
należy go rozpocząć od początku.
Procedura dopasowania czujników
ciśnienia w oponach jest
następująca:
1. Włączyć hamulec postojowy.
2. Włączyć zapłon.
3. W pojazdach z automatyczną skrzynią biegów: ustawić
dźwignię zmiany biegów w
położeniu P.
Pojazdy z manualną skrzynią
biegów: wybrać bieg neutralny.4. Nacisnąć przycisk MENU na
dźwigni kierunkowskazów, aby
wybrać Menu informacji o
pojeździe na wyświetlaczu
informacyjnym kierowcy.
5. Za pomocą pokrętła przejść do menu układu monitorowania
ciśnienia w oponach.
Wyświetlacz w wersji Midlevel:
Wyświetlacz w wersji Uplevel:
6. Nacisnąć SET/CLR, aby
rozpocząć procedurę
dopasowania czujników.
Powinien zostać wyświetlony
komunikat z prośbą o
potwierdzenie procedury.
7. Nacisnąć ponownie SET/CLR,
aby potwierdzić wybór. Sygnał
dźwiękowy włącza się dwa razy w celu potwierdzenia, że odbiornik
znajduje się w trybie kalibracji.
8. Zacząć od przedniego lewego koła.
9. Oprzeć przyrząd do kalibracji o bok opony, przy zaworku.
Następnie nacisnąć przycisk, aby
uaktywnić czujnik ciśnienia w

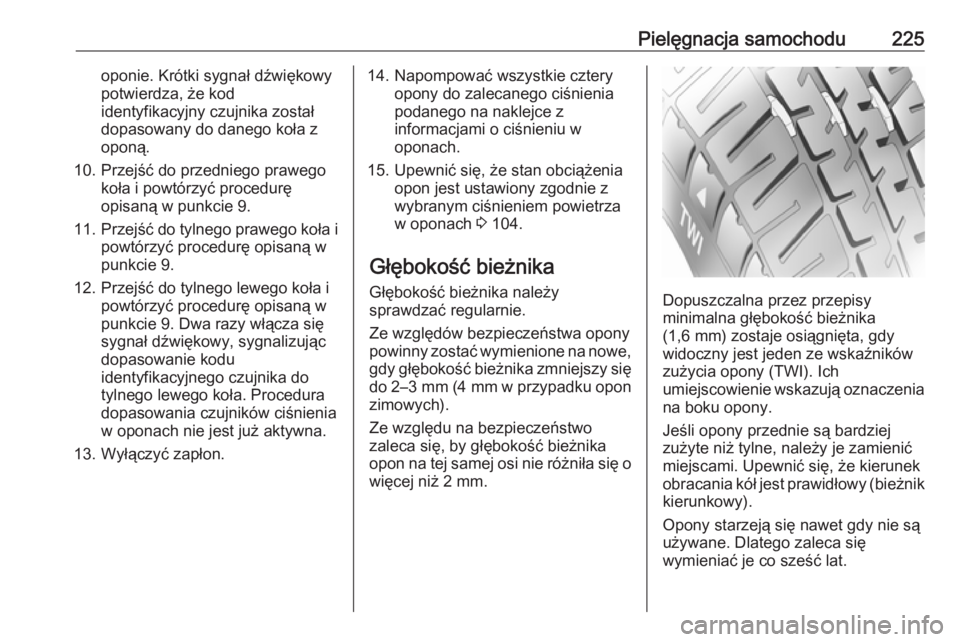

Pielęgnacja samochodu225oponie. Krótki sygnał dźwiękowy
potwierdza, że kod
identyfikacyjny czujnika został
dopasowany do danego koła z
oponą.
10. Przejść do przedniego prawego koła i powtórzyć proceduręopisaną w punkcie 9.
11. Przejść do tylnego prawego koła i
powtórzyć procedurę opisaną w
punkcie 9.
12. Przejść do tylnego lewego koła i powtórzyć procedurę opisaną w
punkcie 9. Dwa razy włącza się
sygnał dźwiękowy, sygnalizując
dopasowanie kodu
identyfikacyjnego czujnika do
tylnego lewego koła. Procedura
dopasowania czujników ciśnienia
w oponach nie jest już aktywna.
13. Wyłączyć zapłon.14. Napompować wszystkie cztery opony do zalecanego ciśnienia
podanego na naklejce z
informacjami o ciśnieniu w
oponach.
15. Upewnić się, że stan obciążenia opon jest ustawiony zgodnie z
wybranym ciśnieniem powietrza
w oponach 3 104.
Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe, gdy głębokość bieżnika zmniejszy się
do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o więcej niż 2 mm.
Dopuszczalna przez przepisy
minimalna głębokość bieżnika
(1,6 mm) zostaje osiągnięta, gdy
widoczny jest jeden ze wskaźników zużycia opony (TWI). Ich
umiejscowienie wskazują oznaczenia
na boku opony.
Jeśli opony przednie są bardziej
zużyte niż tylne, należy je zamienić
miejscami. Upewnić się, że kierunek
obracania kół jest prawidłowy (bieżnik
kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co sześć lat.

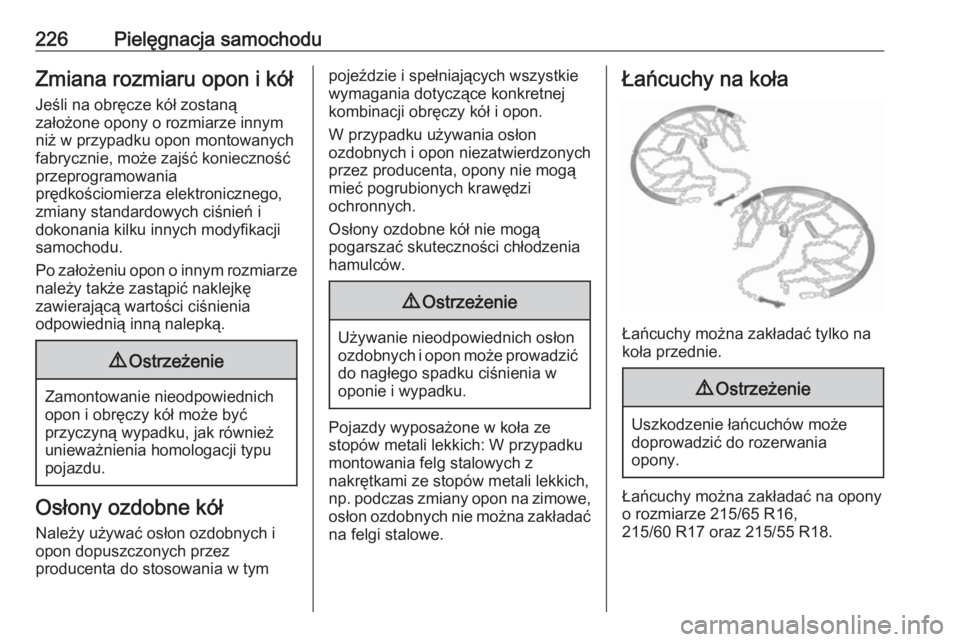

226Pielęgnacja samochoduZmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.
Po założeniu opon o innym rozmiarze
należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.9 Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne kół
Należy używać osłon ozdobnych i
opon dopuszczonych przez
producenta do stosowania w tym
pojeździe i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Pojazdy wyposażone w koła ze
stopów metali lekkich: W przypadku montowania felg stalowych z
nakrętkami ze stopów metali lekkich,
np. podczas zmiany opon na zimowe,
osłon ozdobnych nie można zakładać
na felgi stalowe.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Łańcuchy można zakładać na opony
o rozmiarze 215/65 R16,
215/60 R17 oraz 215/55 R18.

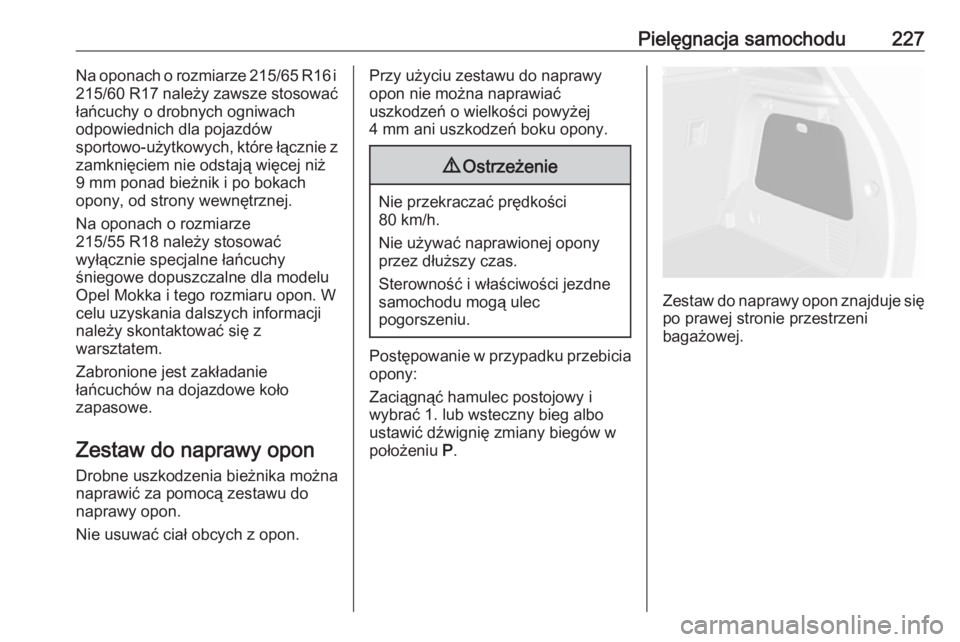

Pielęgnacja samochodu227Na oponach o rozmiarze 215/65 R16 i
215/60 R17 należy zawsze stosować
łańcuchy o drobnych ogniwach
odpowiednich dla pojazdów
sportowo-użytkowych, które łącznie z
zamknięciem nie odstają więcej niż
9 mm ponad bieżnik i po bokach
opony, od strony wewnętrznej.
Na oponach o rozmiarze
215/55 R18 należy stosować
wyłącznie specjalne łańcuchy
śniegowe dopuszczalne dla modelu
Opel Mokka i tego rozmiaru opon. W
celu uzyskania dalszych informacji
należy skontaktować się z
warsztatem.
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
po prawej stronie przestrzeni
bagażowej.

228Pielęgnacja samochodu

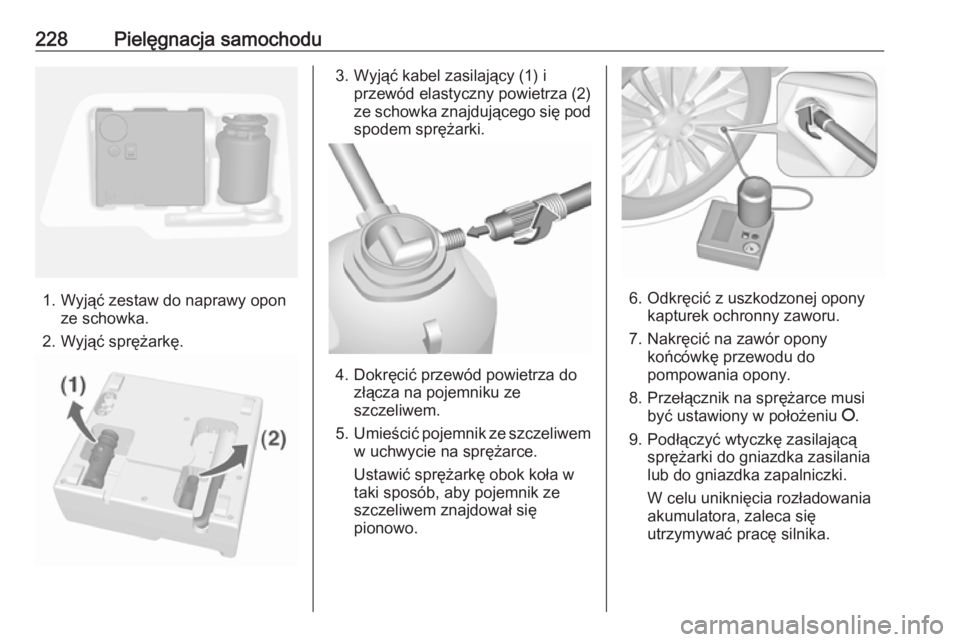

1. Wyjąć zestaw do naprawy oponze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający (1) i przewód elastyczny powietrza (2)
ze schowka znajdującego się pod
spodem sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.

Pielęgnacja samochodu229

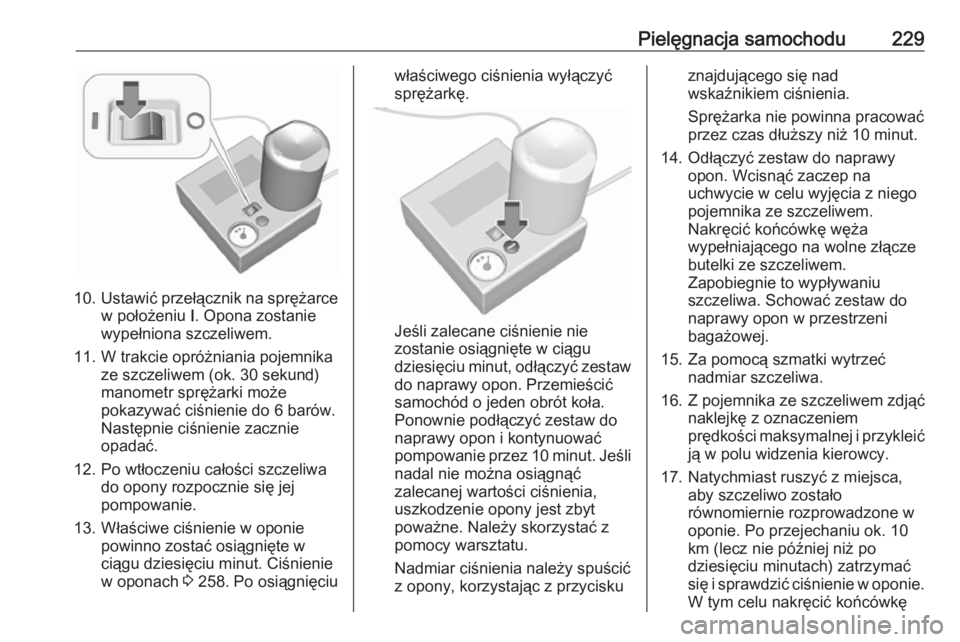

10.Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może
pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu dziesięciu minut. Ciśnienie
w oponach 3 258. Po osiągnięciu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
dziesięciu minut, odłączyć zestaw
do naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia, uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok. 10
km (lecz nie później niż po
dziesięciu minutach) zatrzymać
się i sprawdzić ciśnienie w oponie. W tym celu nakręcić końcówkę

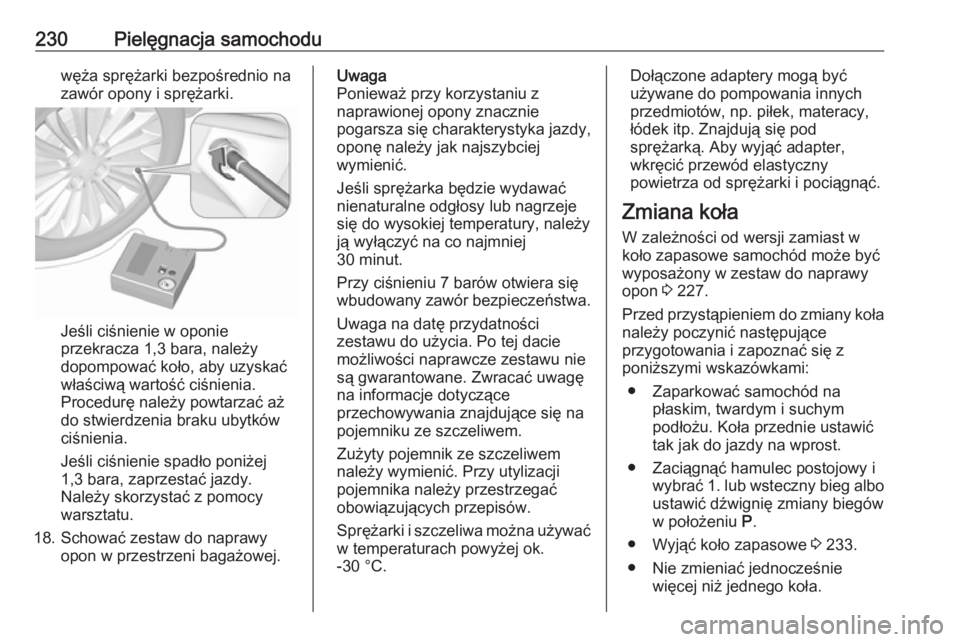

230Pielęgnacja samochoduwęża sprężarki bezpośrednio na
zawór opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać
w temperaturach powyżej ok.
-30 °C.Dołączone adaptery mogą być używane do pompowania innych przedmiotów, np. piłek, materacy,łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 227.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 233.
● Nie zmieniać jednocześnie więcej niż jednego koła.
