Rangement79Pour cacher complètement le coffre,
attacher le store aux quatre coins de
l'intérieur du hayon.
Recouvrement des rangements dans leplancher arrière
Recouvrement de plancher
coulissant (FlexFloor)
Pour permettre de charger le coffre
de manière pratique, le recouvrement
de plancher peut être sorti.
Sortir le recouvrement de plancher ● Relever légèrement le plancher avec la poignée jusqu'à ce que
les rouleaux à ressort se désen‐
gagent de chaque côté.
● Appuyer sur le bouton sous la poignée et tirer sur le recouvre‐
ment de plancher jusqu'à ce qu'il s'engage.
Charger le plancher dans cette posi‐
tion.
Retrait dans le coffre ● Appuyer sur le bouton sous la poignée et faire glisser le recou‐
vrement de plancher jusqu'à ce
qu'il s'engage à la position d'ex‐
trémité.
Laisser le recouvrement de plan‐ cher en position relevée tant qu'il est chargé.
Pour faire revenir le
recouvrement de plancher à sa
position initiale après le
déchargement
● Relever légèrement le recouvre‐ ment de plancher. Faire pivoter la
poignée vers l'avant (1) et pous‐
ser le rouleau à ressort manuel‐ lement de chaque côté (2). Les
deux rouleaux à ressort doivent
s'encliqueter en position.
● Abaisser le recouvrement de plancher (3).

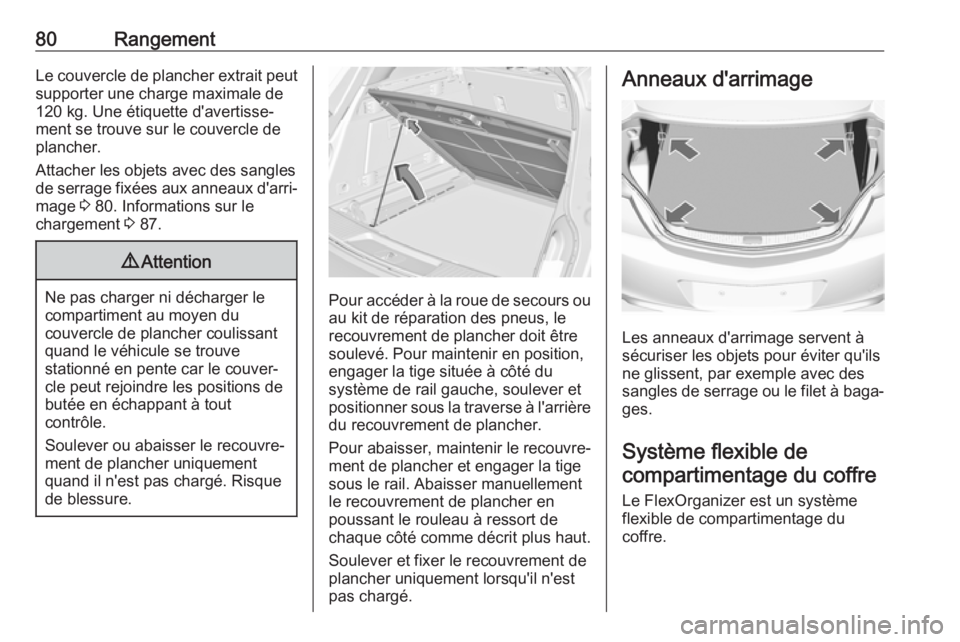

80RangementLe couvercle de plancher extrait peut
supporter une charge maximale de
120 kg. Une étiquette d'avertisse‐
ment se trouve sur le couvercle de
plancher.
Attacher les objets avec des sangles
de serrage fixées aux anneaux d'arri‐
mage 3 80. Informations sur le
chargement 3 87.9 Attention
Ne pas charger ni décharger le
compartiment au moyen du
couvercle de plancher coulissant
quand le véhicule se trouve
stationné en pente car le couver‐
cle peut rejoindre les positions de
butée en échappant à tout
contrôle.
Soulever ou abaisser le recouvre‐
ment de plancher uniquement
quand il n'est pas chargé. Risque
de blessure.Pour accéder à la roue de secours ou au kit de réparation des pneus, le
recouvrement de plancher doit être soulevé. Pour maintenir en position,
engager la tige située à côté du
système de rail gauche, soulever et
positionner sous la traverse à l'arrière
du recouvrement de plancher.
Pour abaisser, maintenir le recouvre‐
ment de plancher et engager la tige
sous le rail. Abaisser manuellement
le recouvrement de plancher en
poussant le rouleau à ressort de
chaque côté comme décrit plus haut.
Soulever et fixer le recouvrement de
plancher uniquement lorsqu'il n'est
pas chargé.
Anneaux d'arrimage
Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.
Système flexible decompartimentage du coffre
Le FlexOrganizer est un système flexible de compartimentage du
coffre.

Rangement81Le système se compose :● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'une boîte de service ;
● d'un jeu de sangles.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les
amener aux endroits voulus. Basculer
la plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ouvertures respectives des adapta‐
teurs.
Pour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.

82RangementPose des crochets dans les rails
Introduire le crochet à la position dési‐
rée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles
supérieures de la boîte dans les
crochets depuis le haut.
En variante, installer deux crochets
dans le rail inférieur. Enficher les
consoles inférieures de la boîte dans
les crochets inférieurs, depuis le haut.

Rangement83Jeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.
Filet de sécurité
Deux filets de sécurité différents
peuvent être installés derrière les
sièges avant ou derrière les sièges
arrière.
Le transport de personnes est interdit derrière le filet de sécurité.
Filet de sécurité derrière les
sièges avant
Enfoncer les appuis-tête des sièges
arrière et rabattre les dossiers de
siège arrière 3 75.
Ouvertures de montage avant dans le
cadre de toit : verrouiller la barre du
filet d'un côté, comprimer la barre et
la verrouiller de l'autre côté.
Monter les crochets des petites
sangles dans les boucles de fixation
Top-Tether sur la face arrière des
dossiers rabattus de siège arrière.
Monter les crochets des sangles plus
larges dans les dispositifs de verrouil‐ lage des dossiers de siège arrière.

84RangementCassette du filet de sécurité
derrière les sièges arrière
Tirer le filet hors de la cassette et
verrouiller la barre du filet d'un côté,
dans l'ouverture de montage arrière
du cadre de toit. Comprimer la barre
et la verrouiller de l'autre côté.
Dépose de la cassette
Enrouler le filet de sécurité.
Enlever le cache-bagages 3 77.
Pour la déverrouiller, tourner la
cassette légèrement vers l'arrière et
l'enlever des logements par le haut.
Pose de la cassette
Enlever le cache-bagages.Introduire la cassette dans les loge‐
ments à gauche et à droite. Utiliser les
repères L (côté gauche) et R (côté
droit) de la cassette pour la pose.
Tourner la cassette légèrement vers
l'avant pour la verrouiller.
Rangement des filets de sécurité
et du cache-bagages
La cassette de filet de sécurité arrière
peut être rangée, avec le cache-
bagages et le filet de sécurité enroulé,
sous le plancher du coffre.

Rangement85
Ouvrir le plancher de coffre en tirant
la poignée. Rabattre le plancher et le placer derrière les sièges arrière.
Placer le cache-bagages dans le
creux avec la face supérieure vers le
bas et avec le levier de déblocage sur
le bord avant droit.
Triangle de présignalisation
Bi-corps 5 portes/Berline
4 portes
Ranger le triangle de présignalisation
dans l'espace situé derrière la sangle sur le côté droit du coffre.
Sports Tourer, Country Tourer
Ranger le triangle de présignalisation
dans l'espace situé derrière les
sangles sur face intérieure du hayon.

86RangementTrousse de secours
Bi-corps 5 portes/Berline
4 portes
Ranger la trousse de secours dans
l'espace situé derrière le filet sur le
côté gauche du coffre.
Sports Tourer, Country Tourer
Ranger la trousse de secours dans
l'espace derrière la sangle sur la face
intérieure du hayon.
Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
préconisons l'utilisation du système
de galerie de toit homologué pour le
véhicule.
Respecter les instructions de
montage et ôter la galerie de toit si
elle n’est pas utilisée.
Montage d'une galerie de toit
Bi-corps 5 portes/Berline 4 portes
Ouvrir toutes les portes.
