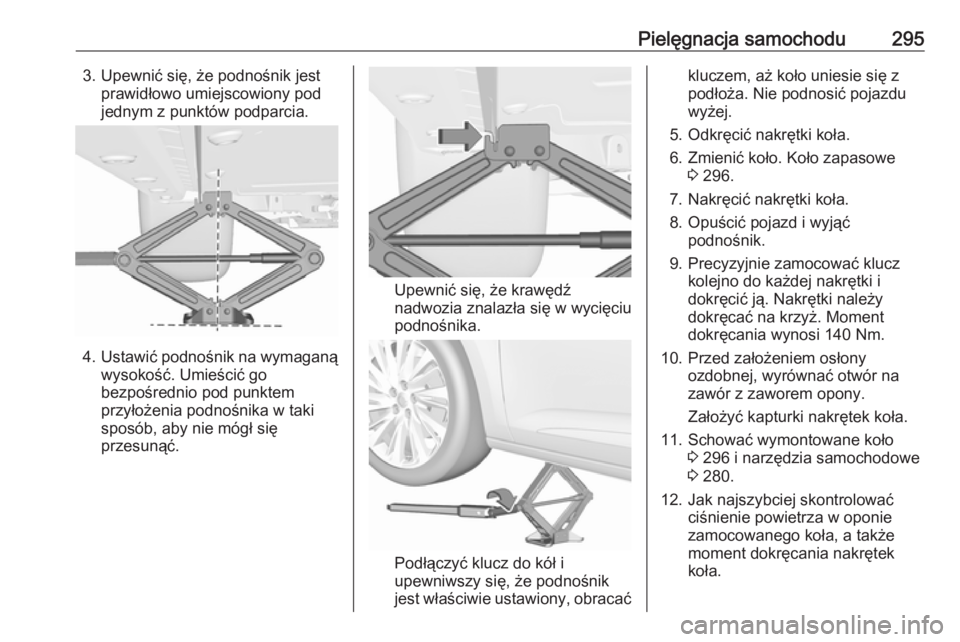

Pielęgnacja samochodu2953. Upewnić się, że podnośnik jestprawidłowo umiejscowiony pod
jednym z punktów podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Upewnić się, że krawędź
nadwozia znalazła się w wycięciu
podnośnika.
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać
kluczem, aż koło uniesie się z
podłoża. Nie podnosić pojazdu
wyżej.
5. Odkręcić nakrętki koła.
6. Zmienić koło. Koło zapasowe 3 296.
7. Nakręcić nakrętki koła. 8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Schować wymontowane koło 3 296 i narzędzia samochodowe
3 280.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.

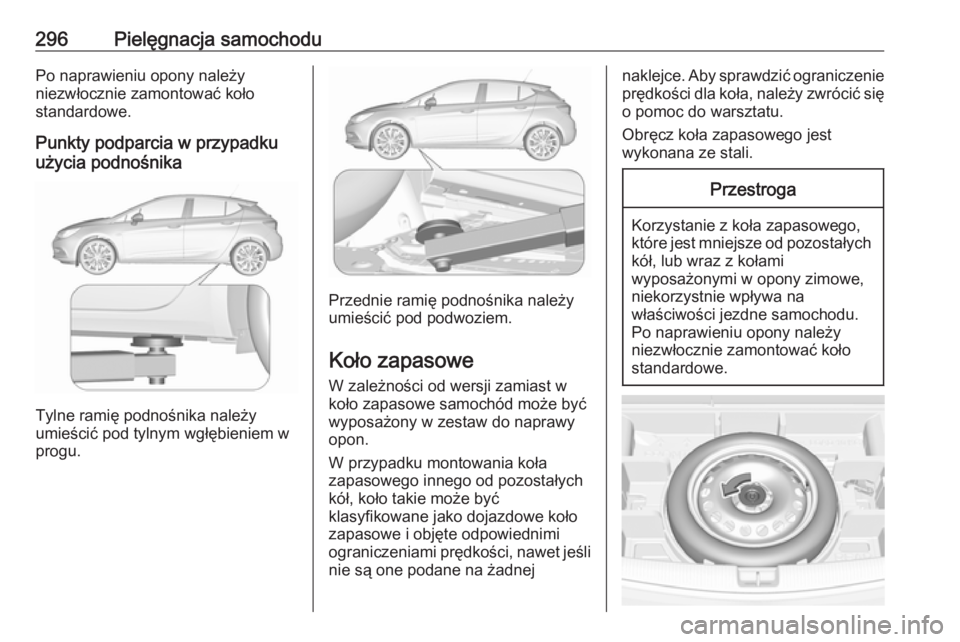

296Pielęgnacja samochoduPo naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Punkty podparcia w przypadku
użycia podnośnika
Tylne ramię podnośnika należy
umieścić pod tylnym wgłębieniem w
progu.
Przednie ramię podnośnika należy
umieścić pod podwoziem.
Koło zapasowe W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie
prędkości dla koła, należy zwrócić się o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

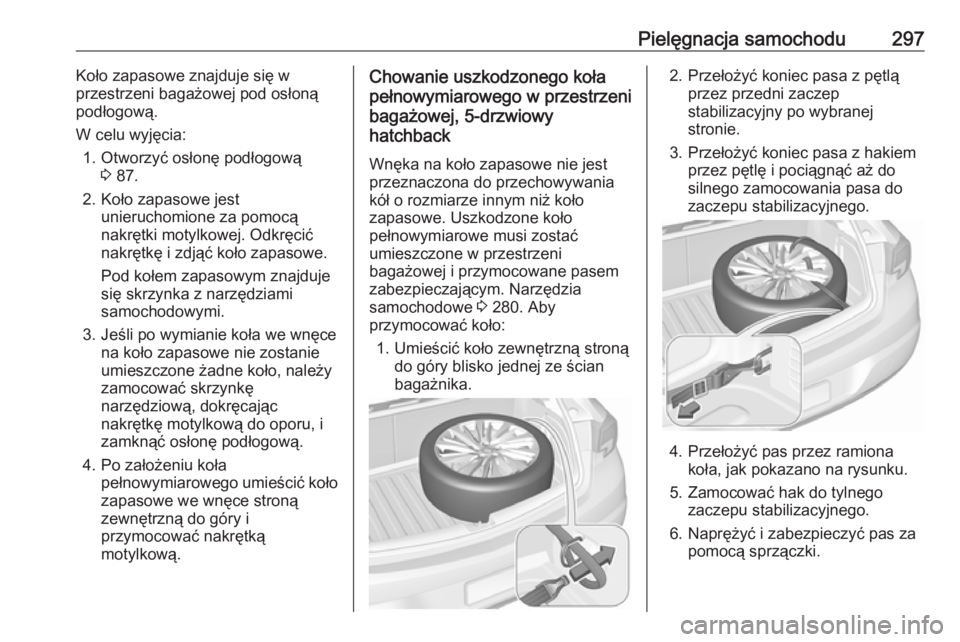

Pielęgnacja samochodu297Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową 3 87.
2. Koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę i zdjąć koło zapasowe.
Pod kołem zapasowym znajduje
się skrzynka z narzędziami
samochodowymi.
3. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zamocować skrzynkę
narzędziową, dokręcając
nakrętkę motylkową do oporu, i
zamknąć osłonę podłogową.
4. Po założeniu koła pełnowymiarowego umieścić kołozapasowe we wnęce stroną
zewnętrzną do góry i
przymocować nakrętką
motylkową.Chowanie uszkodzonego koła
pełnowymiarowego w przestrzeni
bagażowej, 5-drzwiowy
hatchback
Wnęka na koło zapasowe nie jest
przeznaczona do przechowywania
kół o rozmiarze innym niż koło
zapasowe. Uszkodzone koło
pełnowymiarowe musi zostać
umieszczone w przestrzeni
bagażowej i przymocowane pasem
zabezpieczającym. Narzędzia
samochodowe 3 280. Aby
przymocować koło:
1. Umieścić koło zewnętrzną stroną do góry blisko jednej ze ścian
bagażnika.2. Przełożyć koniec pasa z pętlą przez przedni zaczep
stabilizacyjny po wybranej
stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.
4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Zamocować hak do tylnego zaczepu stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.

298Pielęgnacja samochodu9Niebezpieczeństwo
Jeśli w przestrzeni bagażowej jest
przewożone uszkodzone koło
pełnowymiarowe, podczas jazdy
oparcia tylnych foteli muszą być zawsze ustawione w pozycji
pionowej i zablokowane.

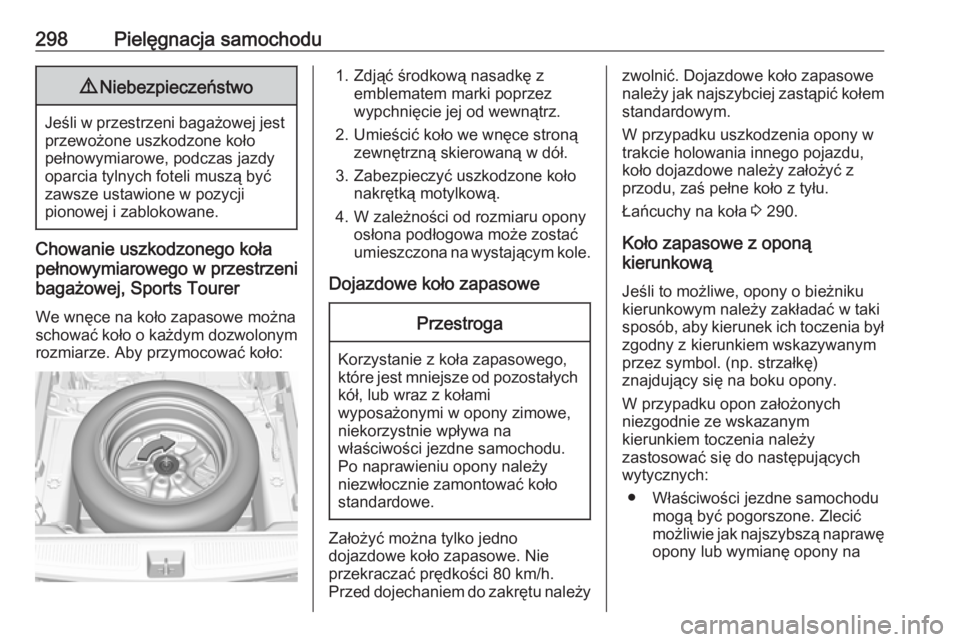

Chowanie uszkodzonego koła
pełnowymiarowego w przestrzeni
bagażowej, Sports Tourer
We wnęce na koło zapasowe można
schować koło o każdym dozwolonym
rozmiarze. Aby przymocować koło:
1. Zdjąć środkową nasadkę z emblematem marki poprzez
wypchnięcie jej od wewnątrz.
2. Umieścić koło we wnęce stroną zewnętrzną skierowaną w dół.
3. Zabezpieczyć uszkodzone koło nakrętką motylkową.
4. W zależności od rozmiaru opony osłona podłogowa może zostać
umieszczona na wystającym kole.
Dojazdowe koło zapasowePrzestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.
W przypadku uszkodzenia opony w trakcie holowania innego pojazdu,
koło dojazdowe należy założyć z
przodu, zaś pełne koło z tyłu.
Łańcuchy na koła 3 290.
Koło zapasowe z oponą
kierunkową
Jeśli to możliwe, opony o bieżniku
kierunkowym należy zakładać w taki
sposób, aby kierunek ich toczenia był
zgodny z kierunkiem wskazywanym
przez symbol. (np. strzałkę)
znajdujący się na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawę
opony lub wymianę opony na

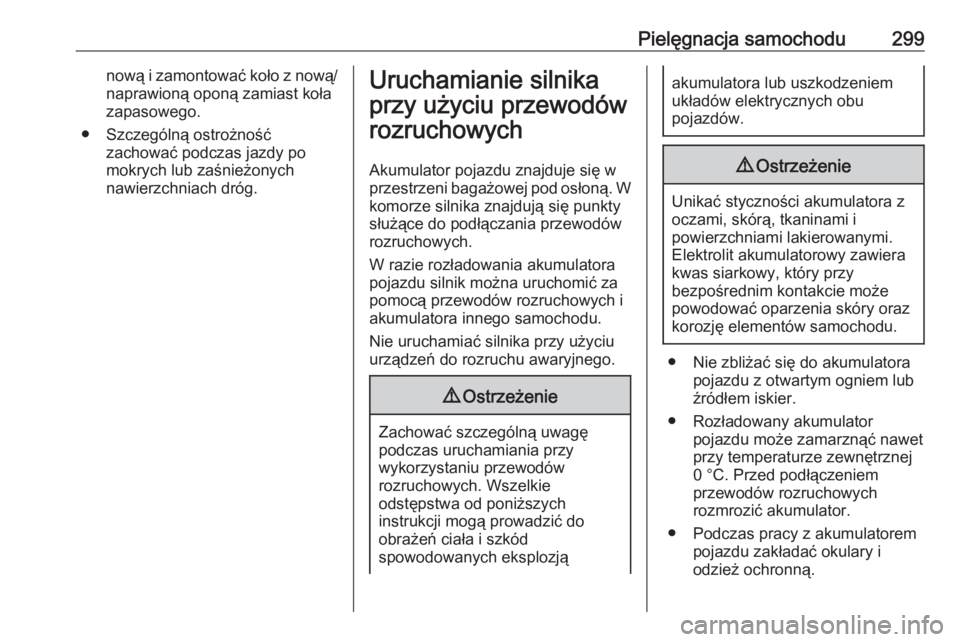

Pielęgnacja samochodu299nową i zamontować koło z nową/naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy pomokrych lub zaśnieżonych
nawierzchniach dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Akumulator pojazdu znajduje się w
przestrzeni bagażowej pod osłoną. W
komorze silnika znajdują się punkty
służące do podłączania przewodów rozruchowych.
W razie rozładowania akumulatora pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i akumulatora innego samochodu.
Nie uruchamiać silnika przy użyciu urządzeń do rozruchu awaryjnego.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora pojazdu z otwartym ogniem lub
źródłem iskier.
● Rozładowany akumulator pojazdu może zamarznąć nawet
przy temperaturze zewnętrznej
0 °C. Przed podłączeniem
przewodów rozruchowych
rozmrozić akumulator.
● Podczas pracy z akumulatorem pojazdu zakładać okulary i
odzież ochronną.

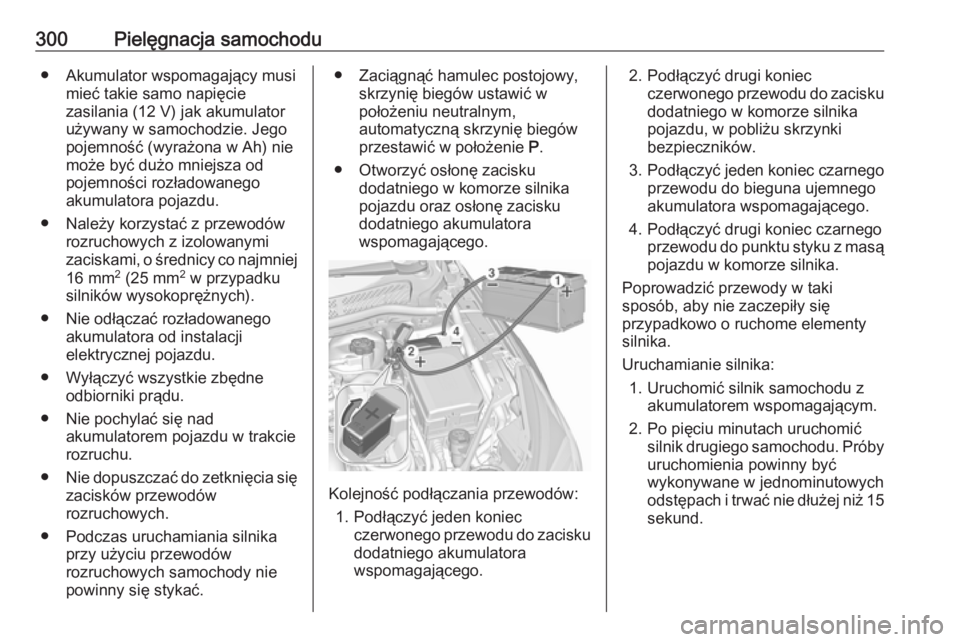

300Pielęgnacja samochodu● Akumulator wspomagający musimieć takie samo napięcie
zasilania (12 V) jak akumulator używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
może być dużo mniejsza od
pojemności rozładowanego
akumulatora pojazdu.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem pojazdu w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.
● Otworzyć osłonę zacisku dodatniego w komorze silnika
pojazdu oraz osłonę zacisku
dodatniego akumulatora
wspomagającego.
Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do zacisku
dodatniego akumulatora
wspomagającego.
2. Podłączyć drugi koniec czerwonego przewodu do zacisku
dodatniego w komorze silnika
pojazdu, w pobliżu skrzynki
bezpieczników.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Podłączyć drugi koniec czarnego przewodu do punktu styku z masą
pojazdu w komorze silnika.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próbyuruchomienia powinny być
wykonywane w jednominutowych
odstępach i trwać nie dłużej niż 15
sekund.

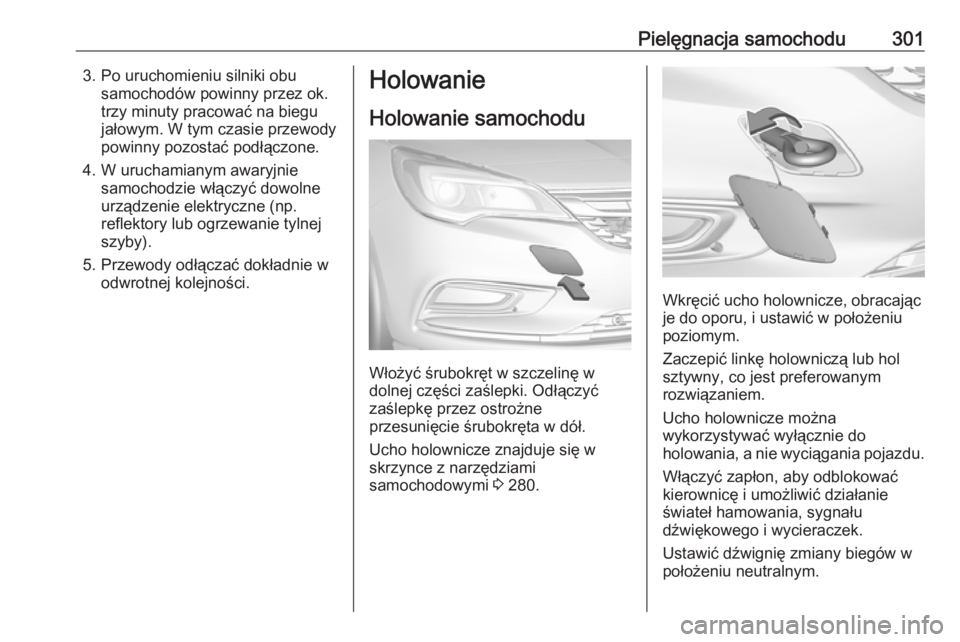

Pielęgnacja samochodu3013. Po uruchomieniu silniki obusamochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie tylnej
szyby).
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Włożyć śrubokręt w szczelinę w
dolnej części zaślepki. Odłączyć
zaślepkę przez ostrożne
przesunięcie śrubokręta w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 280.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Ustawić dźwignię zmiany biegów w
położeniu neutralnym.

302Pielęgnacja samochoduPrzestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Wersje z automatyczną skrzynią
biegów: Samochód musi być
holowany zwrócony przodem do
kierunku jazdy, z prędkością jazdy
nieprzekraczającą 80 km/h i nie dalej
niż na odległość 100 km. W innym
przypadku lub w razie uszkodzenia
przekładni przednia oś samochodu
musi być podniesiona.
Pojazdy z manualno-automatyczną
skrzynią biegów: pojazd należy
holować wyłącznie zwrócony
przodem do kierunku jazdy z
uniesioną przednią osią.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Zamocować zaślepkę od góry i
zatrzasnąć u dołu.
Holowanie innego pojazdu
Włożyć śrubokręt w szczelinę przy
dolnym wygięciu zaślepki. Odłączyć
zaślepkę przez ostrożne
przesunięcie śrubokręta w dół.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 280.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniupoziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
