2017 OPEL ASTRA K Instrukcja obsługi (in Polish)

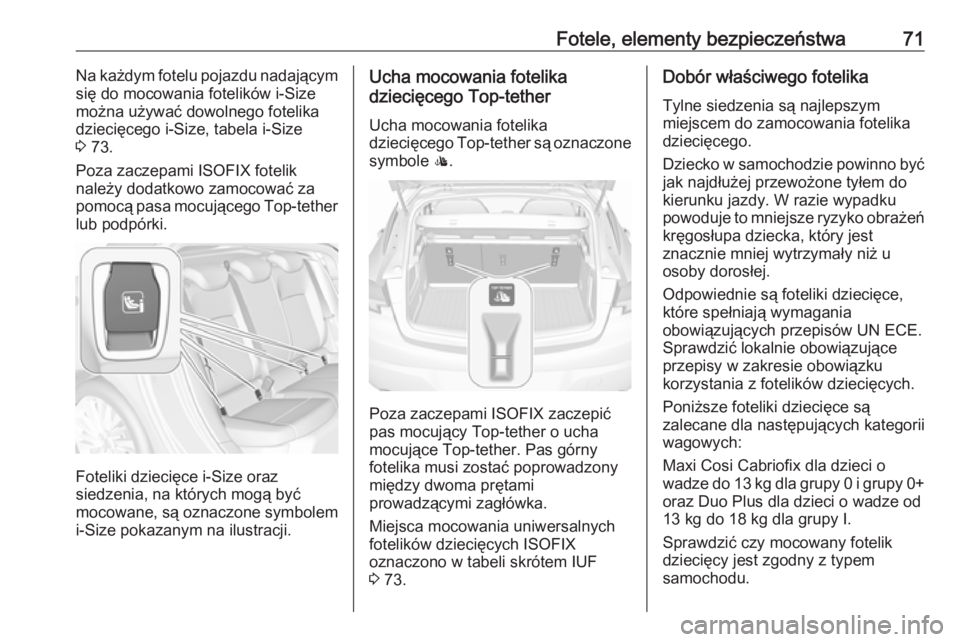

Fotele, elementy bezpieczeństwa71Na każdym fotelu pojazdu nadającym
się do mocowania fotelików i-Size
można używać dowolnego fotelika
dziecięcego i-Size, tabela i-Size
3 73.
Poza zaczepami ISOFIX fotelik
należy dodatkowo zamocować za
pomocą pasa mocującego Top-tether
lub podpórki.
Foteliki dziecięce i-Size oraz
siedzenia, na których mogą być
mocowane, są oznaczone symbolem
i-Size pokazanym na ilustracji.
Ucha mocowania fotelika
dziecięcego Top-tether
Ucha mocowania fotelika
dziecięcego Top-tether są oznaczone
symbole :.
Poza zaczepami ISOFIX zaczepić
pas mocujący Top-tether o ucha
mocujące Top-tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX
oznaczono w tabeli skrótem IUF
3 73.
Dobór właściwego fotelika
Tylne siedzenia są najlepszym
miejscem do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Poniższe foteliki dziecięce są
zalecane dla następujących kategorii
wagowych:
Maxi Cosi Cabriofix dla dzieci o
wadze do 13 kg dla grupy 0 i grupy 0+ oraz Duo Plus dla dzieci o wadze od
13 kg do 18 kg dla grupy I.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.

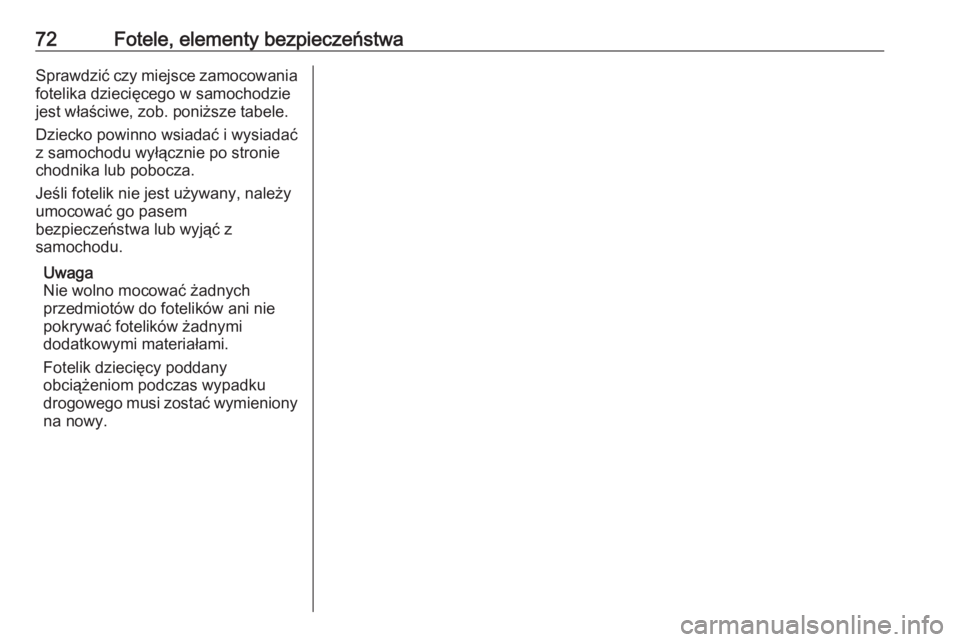

72Fotele, elementy bezpieczeństwaSprawdzić czy miejsce zamocowania
fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.

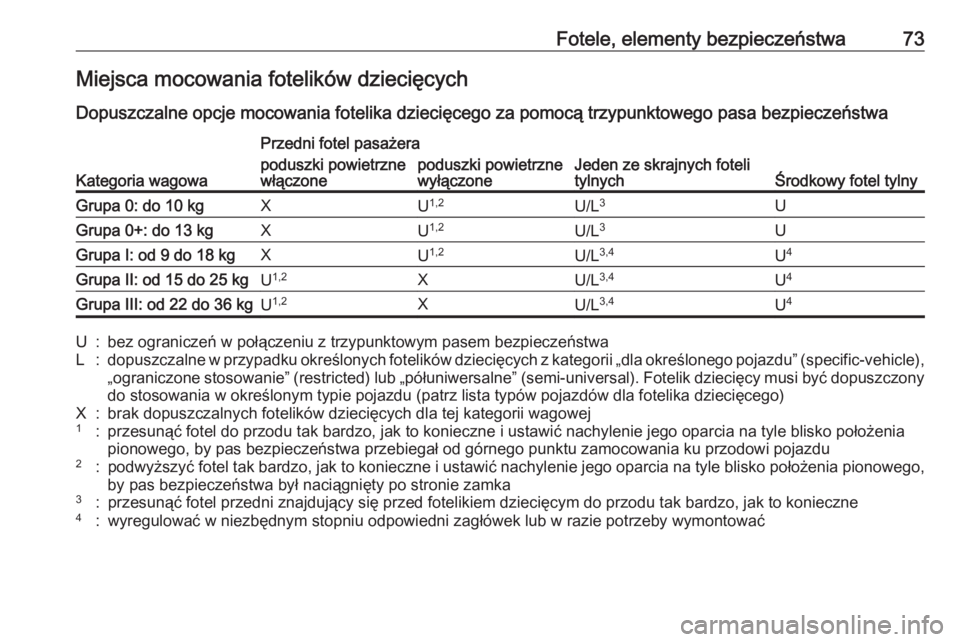

Fotele, elementy bezpieczeństwa73Miejsca mocowania fotelików dziecięcych
Dopuszczalne opcje mocowania fotelika dziecięcego za pomocą trzypunktowego pasa bezpieczeństwa
Kategoria wagowa
Przedni fotel pasażera
Jeden ze skrajnych foteli
tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kgXU 1,2U/L 3UGrupa 0+: do 13 kgXU1,2U/L 3UGrupa I: od 9 do 18 kgXU1,2U/L 3,4U4Grupa II: od 15 do 25 kgU1,2XU/L 3,4U4Grupa III: od 22 do 36 kgU1,2XU/L 3,4U4U:bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwaL:dopuszczalne w przypadku określonych fotelików dziecięcych z kategorii „dla określonego pojazdu” (specific-vehicle),
„ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy musi być dopuszczony
do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)X:brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego,
by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować

74Fotele, elementy bezpieczeństwaDozwolone warianty mocowania fotelików dziecięcych ISOFIX w zaczepach ISOFIX
Kategoria wagowaRozmiarMocowanie
Przedni fotel pasażera
Jeden ze
skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGrupa I: od 9 do 18 kgDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF 3,4XAISO/F3XXIL, IUF3,4XGrupa II: od 15 do 25 kgXXIL3,4XGrupa III: od 22 do 36 kgXXIL3,4XIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik ISOFIX musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy, zatwierdzonych do stosowania w danej kategorii wagowej

Fotele, elementy bezpieczeństwa75X:brak dopuszczalnych fotelików dziecięcych ISOFIX dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego, by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować
Rozmiar i typ fotelika ISOFIX
A - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresuod 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kgF- ISO/L1:lewy fotelik boczny (przenośne łóżeczko)G - ISO/L2:prawy fotelik boczny (przenośne łóżeczko)
Dozwolone warianty mocowania fotelików dziecięcych i-Size w zaczepach ISOFIX
Przedni fotel pasażera
Jeden ze skrajnych
foteli tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneFoteliki dziecięce i-SizeXXi - UX

76Fotele, elementy bezpieczeństwai - U:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych i-Size mocowanych przodem i tyłem do kierunku
jazdyX:miejsce nieodpowiednie do mocowania uniwersalnych fotelików dziecięcych i-Size

Schowki77SchowkiSchowki....................................... 77
Schowek w desce rozdzielczej ..77
Uchwyty na napoje ....................78
Przedni schowek .......................78
Schowek w podłokietniku ..........78
Przestrzeń bagażowa ..................79
Osłona przestrzeni bagażowej ..85
Tylna osłona podłogowa ............87
Zaczepy stabilizacyjne ..............87
System organizacji przestrzeni bagażowej ................................ 88
Siatka zabezpieczająca .............90
Trójkąt ostrzegawczy .................92
Apteczka pierwszej pomocy ......92
Bagażnik dachowy .......................93
Informacje dotyczące przewo‐
żenia bagażu ............................... 94Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro,
pojemnik na monety i adapter do
nakrętek mocujących koła.
W schowku w desce rozdzielczej może też znajdować się odtwarzacz
płyt CD oraz narzędzie do
wyjmowania pokrywy skrzynki
bezpieczników ze złączem zasilania.
Podczas jazdy schowek musi być
zamknięty.

78SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
W zależności od wariantu
wyposażenia, w konsoli środkowej
pod osłoną mogą być dostępne
uchwyty na napoje. Przesunąć
osłonę w tył.
Przedni schowek
Schowek znajduje się obok
kierownicy.
Schowek w podłokietniku
Schowek pod przednim
podłokietnikiem
Wcisnąć przycisk i podnieść
podłokietnik. Podłokietnik musi być przesunięty maksymalnie do tyłu.
