2017 OPEL ASTRA K Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie247Hak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się
żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
czterech żarówek o mocy pięciu
watów przepalenie się żarówek jest
wykrywane dopiero wtedy, gdy nie
pozostaje żadna lub pozostaje tylko
jedna sprawna żarówka o mocy
pięciu watów.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania należy korzystać z hakaholowniczego. Gdy hak holowniczy
nie jest używany, należy go zawsze
przewozić w samochodzie.
Zachowanie się pojazdu izalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
Podczas holowania przyczepy nie
przekraczać prędkości 80 km/h.
Maksymalna prędkość 100 km/h jest
dozwolona tylko wtedy, gdy używany
jest tłumik drgań, a dopuszczalna
masa całkowita przyczepy nie
przekracza masy własnej pojazdu.
W przypadku przyczep o niskiej
stabilności oraz przyczep
kempingowych stanowczo zaleca się
używanie tłumika drgań.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 324.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.

248Prowadzenie i użytkowanieDopuszczalna masa ciągniętej
przyczepy dotyczy wzniesień
nieprzekraczających podanego
nachylenia i wysokości 0 n.p.m. Moc silnika i zdolność samochodu do
pokonywania wzniesień spadają
wraz ze wzrostem wysokości i
związanym z tym obniżeniem
gęstości powietrza. Z tego względu
dopuszczalna masa ciągniętej
przyczepy maleje o 10% na każde
1000 m wysokości nad poziomem
morza. Zmniejszenie obciążenia nie
jest konieczne w przypadku jazdy po
drogach o niewielkim nachyleniu
(poniżej 8%, np. autostrady).
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można
znaleźć na tabliczce identyfikacyjnej
3 311.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Możnaje zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka informacyjna i
dokumenty samochodu) może zostać przekroczone o 40 kg. W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
przechowywana na tylnej osłonie
podłogowej w przestrzeni bagażowej.
Przełożyć pasek przez prawy tylny
zaczep stabilizacyjny, owinąć
dwukrotnie i zaciągnąć pasek w celu
zabezpieczenia torby.

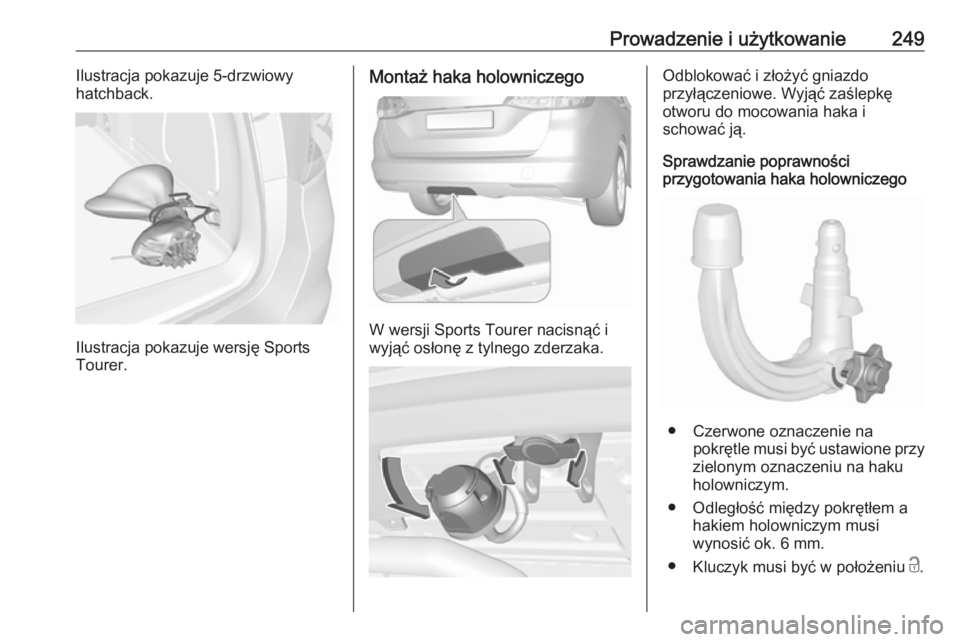

Prowadzenie i użytkowanie249Ilustracja pokazuje 5-drzwiowy
hatchback.
Ilustracja pokazuje wersję Sports
Tourer.
Montaż haka holowniczego
W wersji Sports Tourer nacisnąć i
wyjąć osłonę z tylnego zderzaka.
Odblokować i złożyć gniazdo
przyłączeniowe. Wyjąć zaślepkę
otworu do mocowania haka i
schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.

250Prowadzenie i użytkowanieJeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.

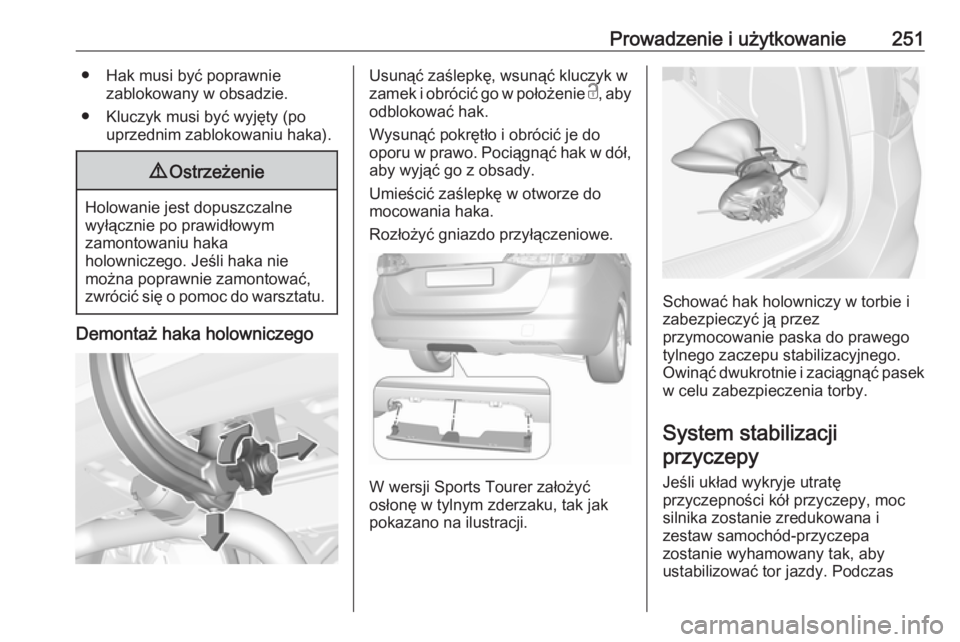

Prowadzenie i użytkowanie251● Hak musi być poprawniezablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka.
Rozłożyć gniazdo przyłączeniowe.
W wersji Sports Tourer założyć
osłonę w tylnym zderzaku, tak jak
pokazano na ilustracji.
Schować hak holowniczy w torbie i zabezpieczyć ją przez
przymocowanie paska do prawego
tylnego zaczepu stabilizacyjnego.
Owinąć dwukrotnie i zaciągnąć pasek
w celu zabezpieczenia torby.
System stabilizacjiprzyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas

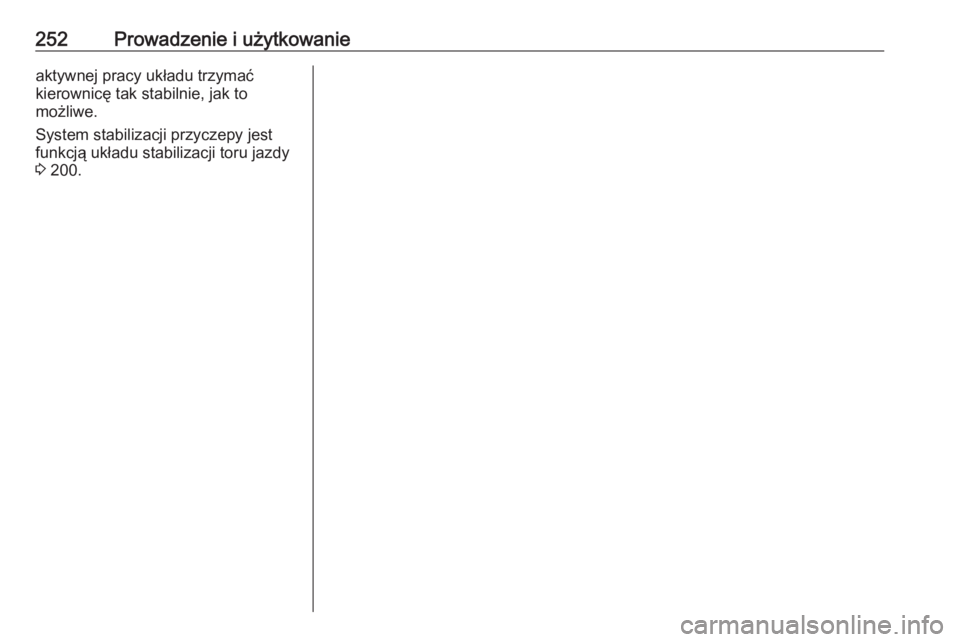

252Prowadzenie i użytkowanieaktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 200.

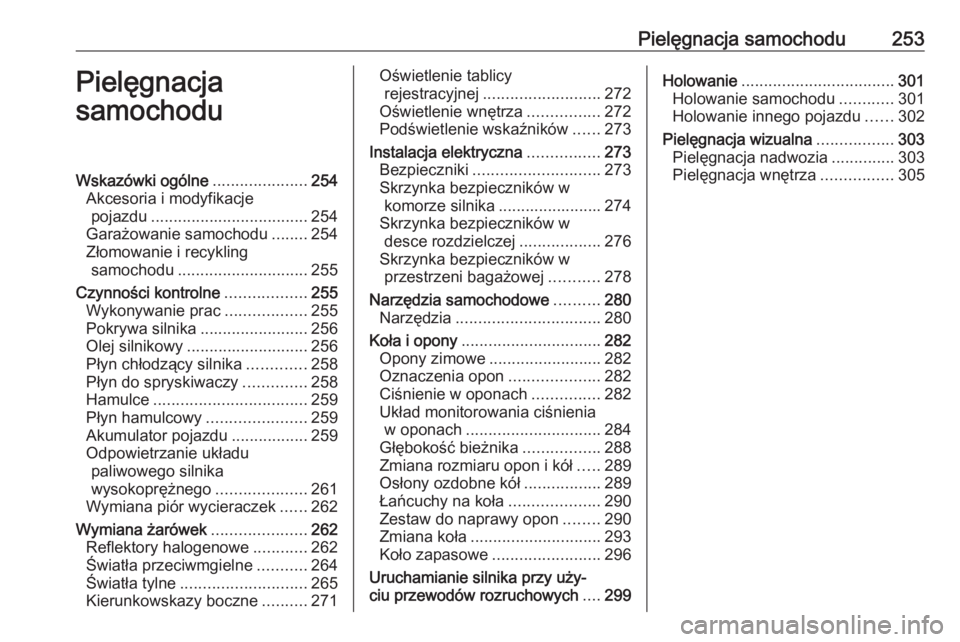

Pielęgnacja samochodu253Pielęgnacja
samochoduWskazówki ogólne .....................254
Akcesoria i modyfikacje pojazdu ................................... 254
Garażowanie samochodu ........254
Złomowanie i recykling samochodu ............................. 255
Czynności kontrolne ..................255
Wykonywanie prac ..................255
Pokrywa silnika ........................256
Olej silnikowy ........................... 256
Płyn chłodzący silnika .............258
Płyn do spryskiwaczy ..............258
Hamulce .................................. 259
Płyn hamulcowy ......................259
Akumulator pojazdu .................259
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................261
Wymiana piór wycieraczek ......262
Wymiana żarówek .....................262
Reflektory halogenowe ............262
Światła przeciwmgielne ...........264
Światła tylne ............................ 265
Kierunkowskazy boczne ..........271Oświetlenie tablicy
rejestracyjnej .......................... 272
Oświetlenie wnętrza ................272
Podświetlenie wskaźników ......273
Instalacja elektryczna ................273
Bezpieczniki ............................ 273
Skrzynka bezpieczników w komorze silnika ....................... 274
Skrzynka bezpieczników w desce rozdzielczej ..................276
Skrzynka bezpieczników w przestrzeni bagażowej ...........278
Narzędzia samochodowe ..........280
Narzędzia ................................ 280
Koła i opony ............................... 282
Opony zimowe ......................... 282
Oznaczenia opon ....................282
Ciśnienie w oponach ...............282
Układ monitorowania ciśnienia w oponach .............................. 284
Głębokość bieżnika .................288
Zmiana rozmiaru opon i kół .....289
Osłony ozdobne kół .................289
Łańcuchy na koła ....................290
Zestaw do naprawy opon ........290
Zmiana koła ............................. 293
Koło zapasowe ........................ 296
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....299Holowanie .................................. 301
Holowanie samochodu ............301
Holowanie innego pojazdu ......302
Pielęgnacja wizualna .................303
Pielęgnacja nadwozia ..............303
Pielęgnacja wnętrza ................305

254Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na zużycie paliwa, emisję CO 2 oraz innych związków, a także
mogą spowodować niezgodność
pojazdu z homologacją typu, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.
